一 概述
安全启动是指为安全应用程序建立可信平台的启动序列。它以一个不变的启动序列开始，该序列使用加密身份校验来验证代码的来源，因此只能执行授权的软件。启动序列将设备置于已知的安全状态，防止用二进制修改软件和镜像重刷攻击。
安全启动系统向启动过程的每个阶段添加加密检查。每个过程判断设备执行的所有安全软件镜像的真实性。这个附加检查可防止任何未经授权或恶意修改的软件在设备上运行。安全启动通过一组硬件熔丝来启用。必须由硬件保险丝中标识的受信任签署实体程序才能被运行。
二 原理及流程
2.1 安全启动原理
设备的启动包含多个过程。每个过程中的镜像都会执行特定的功能，并且每个镜像都由上一个镜像（例如，主引导加载程序（PBL）→辅助引导加载程序（SBL）→ARM TrustZone）进行验证。根信任（启动此过程的最受信任的实体）是PBL，它是出厂固化在ROM中，因此已经受信任。在执行启动序列中的下一个镜像之前，首先对该镜像进行身份验证，以确保它是授权软件。例如，只有当SBL被PBL成功验证之后，才会让SBL运行。因为SBL现在是可信的，所以可以信任它来对下一个镜像进行身份验证。这些镜像通过其功能进一步建立了设备的安全性。

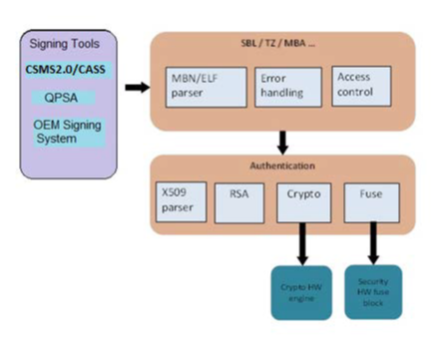

2.2 安全启动结构图：

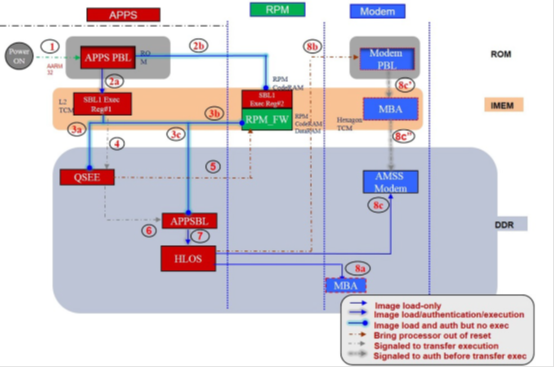

2.3 安全启动流程图
三 证书简介
证书链用于对镜像进行身份验证。首先，验证镜像的证书链。例如，sbl使用appsbl的证书链对应用程序引导加载程序（appsbl）镜像进行身份验证。链中的认证证书根据中间证书进行认证（认证CA，反过来根据根CA进行认证（见下图）。根证书本身根据不可变区域中提供的散列进行身份验证–位于受信任区域中的QFPROM或qti的密钥表。
验证证书链后，使用认证证书（公钥A）中的公钥对其进行解密，来验证代码签名（签名D）。

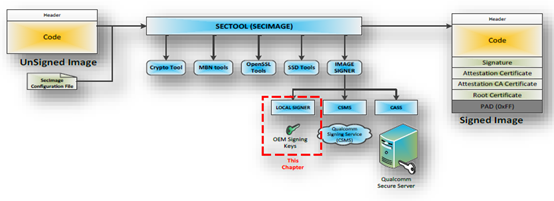

四 签名镜像格式
安全启动场景：
五 熔丝熔断
5.1 熔断使能
以下熔丝必须被熔断来使能安全启动：
5.2 熔断过程
5.2.1 使用Sectorols.py工具生成一组自定义的熔丝熔断值。此工具生成具有以下格式的sec.dat二进制文件：
5.2.2 生成的sec.dat文件被烧写到设备nand中的sec分区。以下命令用于将sec.dat烧写到sec分区中：
Fastboot flash sec <Path of sec.dat>
5.2.3 在烧写后的下一次重新启动中，SBL1从设备读取SE分区数据并将其加载到TrustZone DDR区域
5.2.4 在跳转到appsbl之前，trustzone确定是否已发生熔丝熔断。这是通过读取QFPROM_RAW_RD_WR_PERM_MSB中的OEM_SEC_BOOT位是否断开来完成的。
5.2.5 如果没有断开，trustzone将解析DDR中加载的sec.dat文件，并逐个解析熔丝列表中的熔丝值。
5.2.5 要强制执行熔丝值，TrustZone将重新启动设备
5.2.6 重新启动后，将对所有预期的熔丝列表进行熔断。
流程框图如下：
六 安全启动使能步骤
1 利用openssl工具生成证书链
1.1 新建临时目录tmp
mkdir tmp
cd tmp
1.2 复制opensslroot.c
