基本原理

背景：设备之间存在多条链路时，由于STP的存在，实际上只有一条链路会转发数据，带宽很大的浪费。
原理：将多个物理接口捆绑成为一个逻辑接口，可以实现增加带宽的目的。

链路聚合的优势：
增加带宽：链路聚合接口的最大带宽可以达到各成员接口的带宽之和。
提高可靠性：当某条活动链路出现故障时，流量可以切换到其他可用的成员链路上，从而提高链路聚合接口的可靠性。
负载分担：在一个聚合组内，可以实现在各成员活动链路上的负载分担。

聚合模式：链路聚合可以分为手工模式和LACP模式。
聚合组要求：

1. 接口速率相同
2. 双工模式
3. vlan接口类型相同，如果是trunk类型，接口放通vlan、缺省vlan需要保持一致。

手工模式简介：

• 成员接口手动加入聚合接口，双方系统之间不使用lacp进行协商，正常情况下，所有活动链路都参与数据转发，平均分担流量。
• 当聚合设备两端存在一个不支持lacp时，可以使用手工模式。

缺点：设备间无报文交互，只能通过管理员人工确定状态

lacp模式简介：

• 设备间通过链路聚合控制协议进行交互，通过协议协商确保对端是同一设备、同一聚合接口成员
• 系统优先级，接口优先级，最大活动接口数、活动链路选举

手工模式配置：

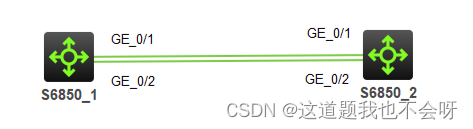

拓扑图：

配置：

[H3C]sysname SW1
[SW1]interface Bridge-Aggregation 1
[SW1-Bridge-Aggregation1]exit
[SW1]interface GigabitEthernet 1/0/1
[SW1-GigabitEthernet1/0/1]port link-aggregation group 1
[SW1]interface GigabitEthernet 1/0/2
[SW1-GigabitEthernet1/0/2]port link-aggregation group 1[H3C]sysname SW2
[SW2]interface Bridge-Aggregation 1
[SW2-Bridge-Aggregation1]exit
[SW2]interface GigabitEthernet 1/0/1
[SW2-GigabitEthernet1/0/1]port link-aggregation group 1
[SW2]interface GigabitEthernet 1/0/2
[SW2-GigabitEthernet1/0/2]port link-aggregation group 1

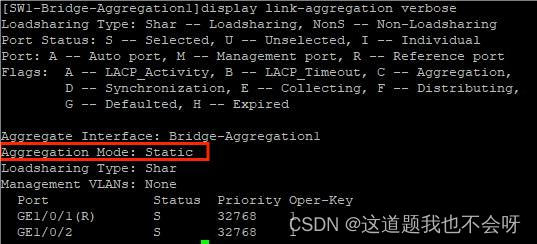

配置结果：

lacp模式配置：

拓扑图：

[H3C]sysname SW1
[SW1]interface Bridge-Aggregation 1
[SW1-Bridge-Aggregation1]exit
[SW1]interface GigabitEthernet 1/0/1
[SW1-GigabitEthernet1/0/1]port link-aggregation group 1
[SW1]interface GigabitEthernet 1/0/2
[SW1-GigabitEthernet1/0/2]port link-aggregation group 1
[SW1-GigabitEthernet1/0/2]exit
[SW1]interface Bridge-Aggregation 1
[SW1-Bridge-Aggregation1]exit
[SW1-Bridge-Aggregation1]link-aggregation mode dynamic[H3C]sysname SW2
[SW2]interface Bridge-Aggregation 1
[SW2-Bridge-Aggregation1]exit
[SW2]interface GigabitEthernet 1/0/1
[SW2-GigabitEthernet1/0/1]port link-aggregation group 1
[SW2]interface GigabitEthernet 1/0/2
[SW2-GigabitEthernet1/0/2]port link-aggregation group 1
[SW2-GigabitEthernet1/0/2]exit
[SW2]interface Bridge-Aggregation 1
[SW2-Bridge-Aggregation1]exit
[SW2-Bridge-Aggregation1]link-aggregation mode dynamic

配置结果：
