计算机系统基础实验-LinkLab实验

这是大三时的实验课，很久以前的东西，应要求放出来，做的不是很好。linux永远都是很重要的，希望我和大家都记得这个。实际上做到第五阶段我就不会了。

实验课程名称：计算机系统基础

实验项目名称：LinkLab实验

实验目的与要求

在实验中的每一阶段n（n=1,2,3,4,5…），按照阶段的目标要求修改相应可重定位二进制目标模块phase[n].o后，使用如下命令生成可执行程序linkbomb：

$ gcc -o linkbomb main.o phase[n].o [其他附加模块——见具体阶段说明]

正确性验证：如下运行可执行程序linkbomb，应输出符合各阶段期望的字符串：

$ ./linkbomb

$ 123456789 [仅供示例，具体目标字符串见每阶段说明]

实验结果：将修改后正确完成相应功能的各阶段模块（phase1.o, phase2.o, …）提交供评分。

实验原理与内容

实验内容

每个实验阶段（共6个）考察ELF文件组成与程序链接过程的不同方面知识

阶段1：全局变量ó数据节

阶段2：指令ó代码节

阶段3：符号解析

阶段4：switch语句与重定位

阶段5：重定位

阶段6：重定位（ PIC）

实验步骤

1. 实验数据

学生实验数据包： linklab-学号.tar

数据包中包含下面文件：

main.o：主程序的二进制可重定位目标模块（实验中无需修改）

phase1.o, phase2.o, phase3.o, phase4.o, phase5.o, phase6.o：各阶段实验所针对的二进制可重定位目标模块，需在相应实验阶段中予以修改。

解压命令：tar xvf linklab-学号.tar

2. 实验工具

readelf：读取ELF格式的各.o二进制模块文件中的各类信息，如节（节名、偏移量及其中数据等）、符号表、字符串表、重定位记录等

objdump：反汇编代码节中指令并提供上述部分类似功能

（可选）hexedit：编辑二进制文件内容

实验阶段1

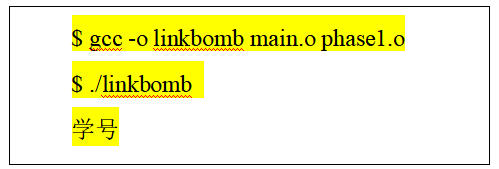

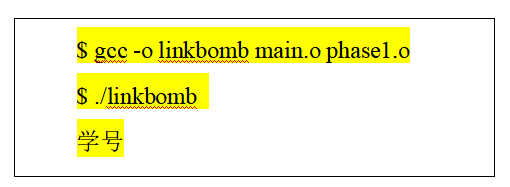

要求：修改二进制可重定位目标文件“phase1.o”的数据节内容（不允许修改其它节的内容），使其与main.o链接后能够运行输出（且仅输出）自己的学号：

实验提示：

检查反汇编代码，获得printf输出函数的调用参数的（数据节中）地址

使用hexedit工具（或自己编写实现二进制ELF文件编辑程序），对phase1.o数据节中相应字节进行修改

实验阶段2

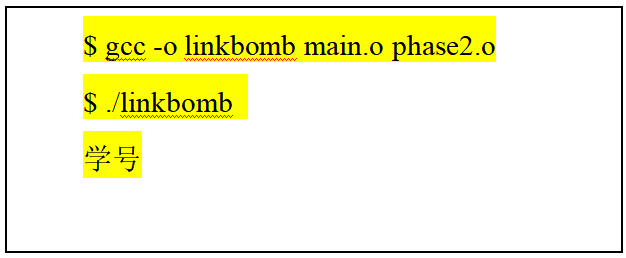

要求：修改二进制可重定位目标文件“phase2.o”的代码节内容（不允许修改其它节的内容），使其与main.o链接后能够运行输出（且仅输出）自己的学号：

实验提示：

检查反汇编代码，定位模块中的各组成函数并推断其功能作用

修改入口函数do_phase()中的机器指令（用自己指令替换函数体中的nop指令）以实现期望的输出

实验阶段3

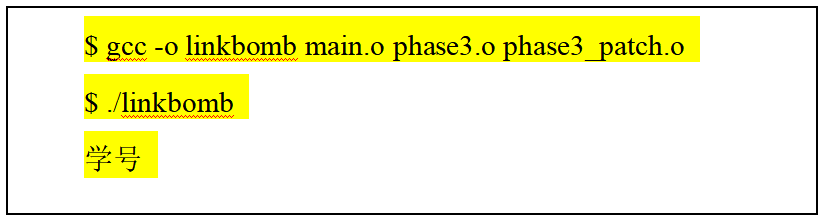

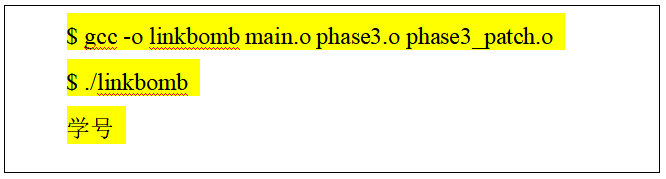

要求：创建生成一个名为“phase3_patch.o”的二进制可重定位目标文件（不允许修改其它.o模块），使其与main.o、phase3.o链接后能够运行和输出（且仅输出）自己的学号：

实验提示：

phase3.o模块入口函数do_phase()依次遍历一个COOKIE字符串（由一组互不相同的英文字母组成，且总长度与学号字符串相同）中的每一字符，并将其不同可能ASCII编码取值映射为特定输出字符

了解并利用符号解析规则

实验阶段4

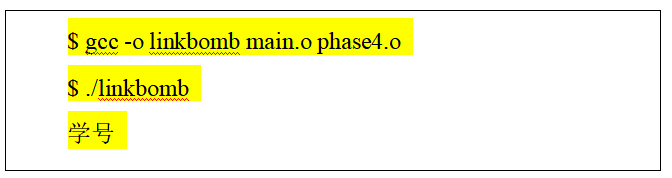

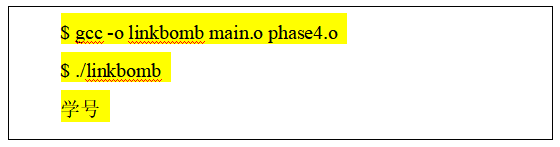

要求：修改二进制可重定位目标文件“phase4.o”中相应节中的数据内容（不允许修改.text节的内容），使其与main.o链接后能够运行输出（且仅输出）自己的学号：

实验提示：

模块入口函数do_phase()依次遍历一个COOKIE字符串（由一组互不相同的大写英文字母组成，且总长度与学号字符串相同）中的每一字符，并将其不同可能ASCII编码取值映射为特定输出字符

了解掌握switch语句的机器表示的各组成部分及其重定位信息

实验阶段5

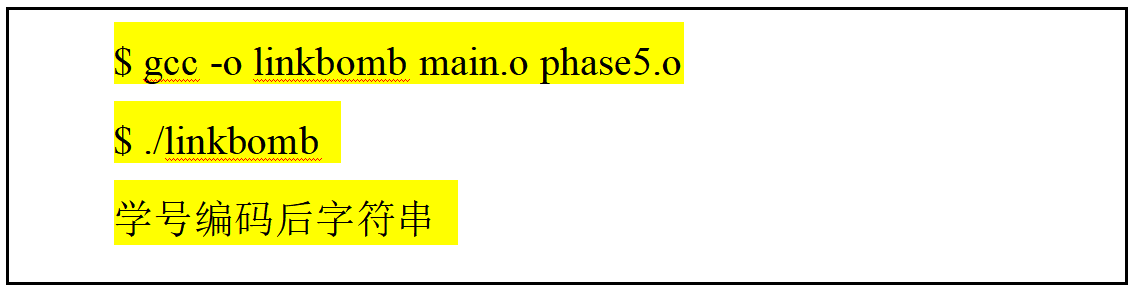

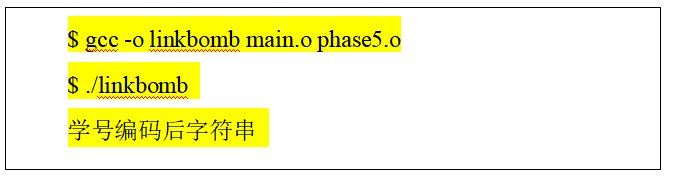

要求：修改二进制可重定位目标文件“phase5.o”的相关重定位节中的数据内容（不允许修改其它节的内容），补充完成其中被清零的一些重定位记录（分别对应于本模块中需要重定位的符号引用），使其与main.o链接后能够正确输出（且仅输出）自己学号的编码结果：

实验提示：如果实验中对缺失重定位信息的恢复不完整或不正确的话，链接生成linkbomb程序时可能不报错，但运行程序可能得到以下结果之一：

出现“Segmentation fault”出错信息——原因？“如果未对相关引用进行必要的重定位会发生什么？”

输出“Welcome to this small lab of linking. To begin lab, please link the relevant object module(s) with the main module. ”——提示模块未链接。可能原因：虽然按上述步骤在生成linkbomb程序时实际已链接进phase4.o模块，但某个重要的重定位记录未正确设置。

输出不正确的编码结果

实验第六阶段不做强制性要求

实验阶段6

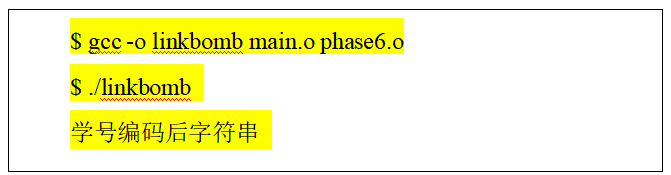

要求：修改二进制可重定位目标文件“phase6.o”的相关重定位节中的数据内容（不允许修改其它节的内容），补充完成其中被清零的一些重定位记录（分别对应于本模块中需要重定位的符号引用），使其与main.o链接后能够正确输出（且仅输出）自己学号的编码结果：

实验提示：

本阶段的程序框架与阶段5相同，唯一区别是phase6.o采用了Position Independent Code (PIC)的编译方式（即编译生成可重定位目标模块时使用了GCC的“-fPIC”选项），因此模块中对数据和函数的引用方式及其重定位信息发生变化

了解、熟悉PIC的基本实现技术

可编写样例程序并分别加上或省略“-fPIC”选项进行编译，再通过比较各自反汇编的结果，了解相同C源代码的PIC与Non-PIC机器级实现之间的差异。

学生实验结果提交

将修改完成的各阶段模块（phase1.o, phase2.o, phase3_patch.o, phase4.o, phase5.o, phase6.o）和未改动的main.o、phase3.o模块一起用tar工具打包并命名为“学号.tar”：

linux> tar cvf 学号尾数（与拿到的tar包相同）.tar main.o phase1.o phase2.o phase3.o phase3_patch.o phase4.o phase5.o phase6.o

实验设备与软件环境

Linux 32-bit，C/汇编语言

实验过程与结果（可贴图）

实验阶段1

要求：修改二进制可重定位目标文件“phase1.o”的数据节内容（不允许修改其它节的内容），使其与main.o链接后能够运行输出（且仅输出）自己的学号：

实验提示：

检查反汇编代码，获得printf输出函数的调用参数的（数据节中）地址

使用hexedit工具（或自己编写实现二进制ELF文件编辑程序），对phase1.o数据节中相应字节进行修改

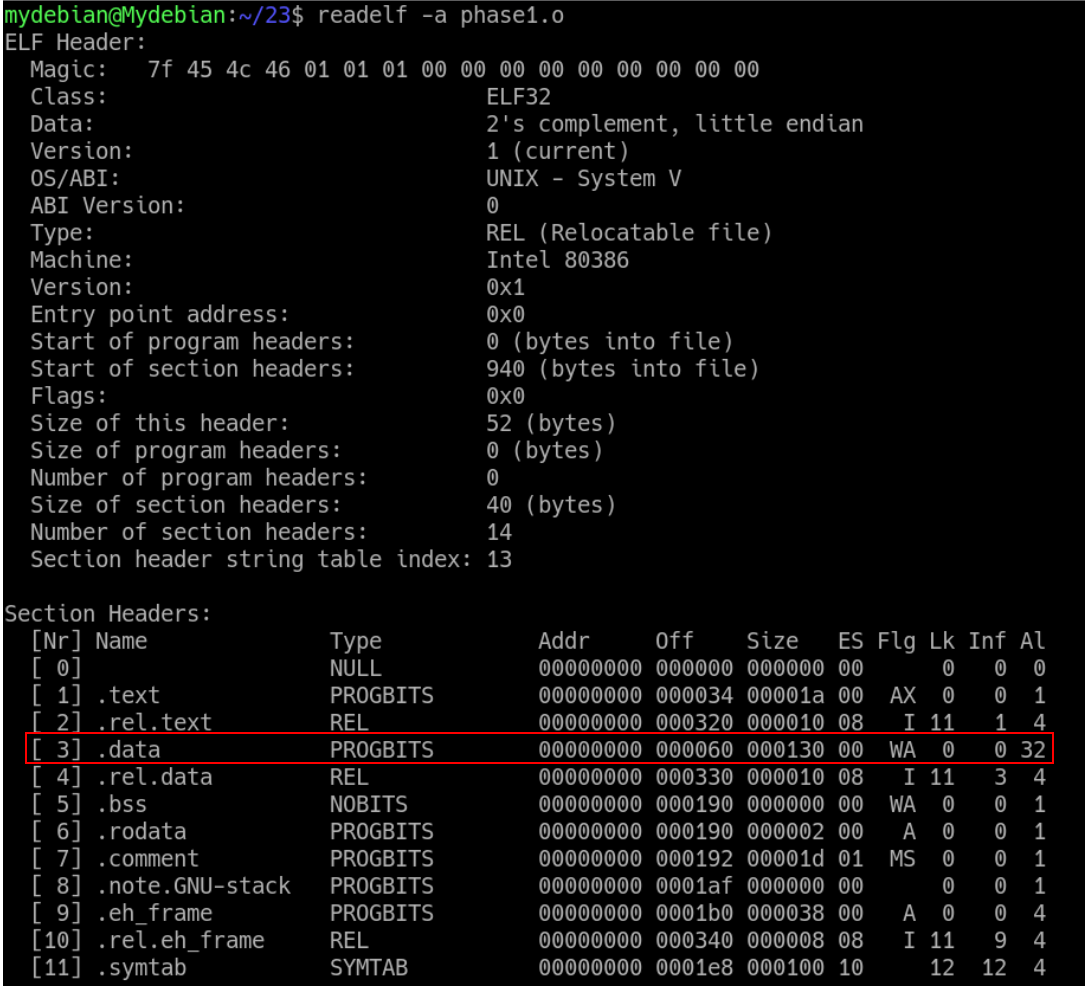

输入mydebian@Mydebian:~/23$ readelf -a phase1.o 查看elf文件内容

找到输出的.data 节中偏移量为32的位置。

如下图：

然后输入

mydebian@Mydebian:~/23$ gcc -m32 -o linkbomb1 main.o phase1.o

mydebian@Mydebian:~/23$ ./linkbomb1

Y On5TXwyRqWFIARrElCC3uFZ1XpL8WYFNgr2hRgaTvpwppI6UmbGZEizWx6JSTu5jfamz0LqFXDoHti9J9T1 Sn1FXeRxBm143PaIosUOhgNDjjClFjbQwoIUGG1BsTVVlFINsjooMWwgkHu7

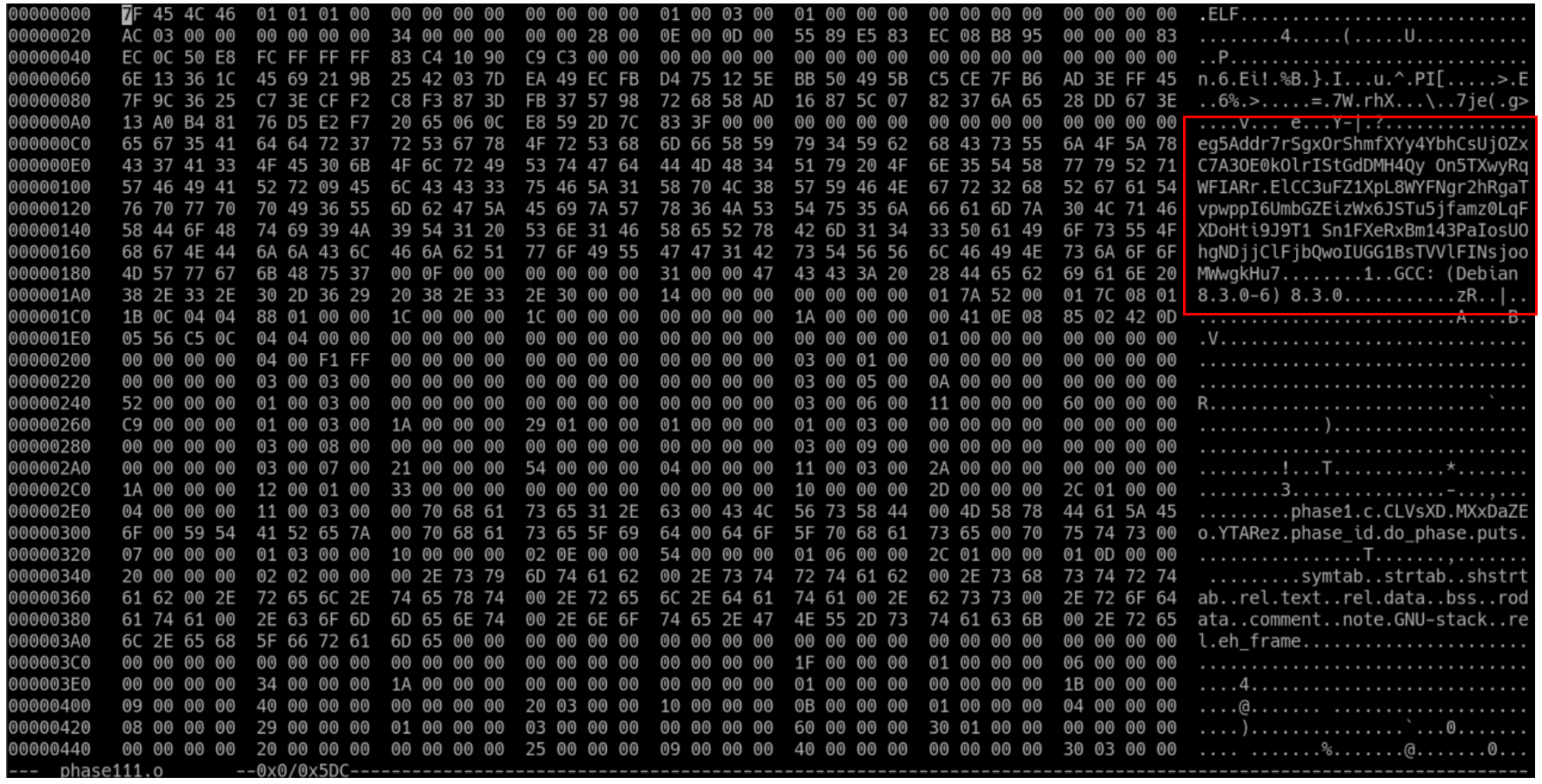

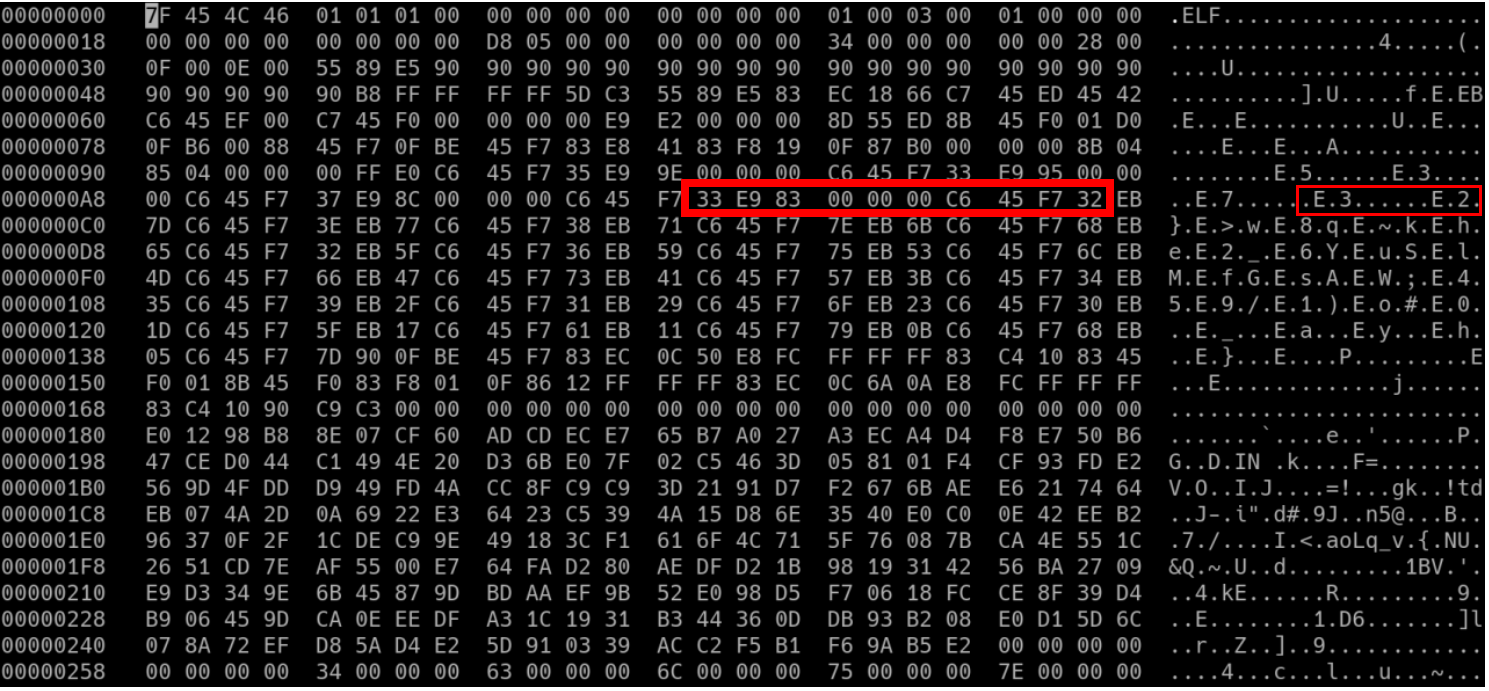

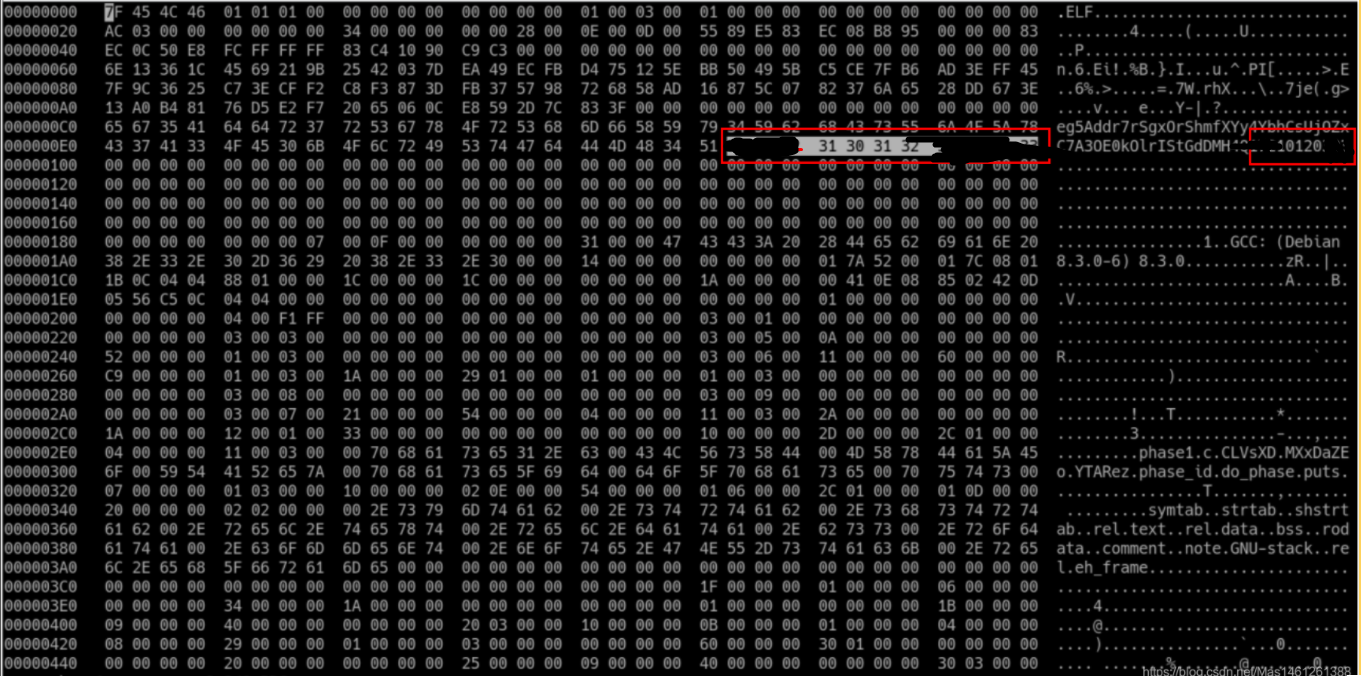

青色的字体为输处的文字，然后输入hexedit phase1.o

再运行linkbomb程序，得到如下图所示：

找到了刚刚青色背景标记的字符串。

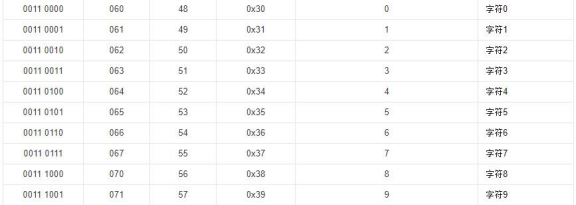

从y开始哪个字符串开始修改，对比ASCII码，我的学号为是多少，就对应的ASCII码。

直接修改对应的字符串：

删除前一个linkbomb，生成新的linkbomb，最后重新输出得到我们要的结果：

阶段一完成

实验阶段2

要求：修改二进制可重定位目标文件“phase2.o”的代码节内容（不允许修改其它节的内容），使其与main.o链接后能够运行输出（且仅输出）自己的学号：

实验提示：

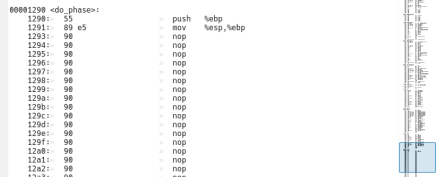

检查反汇编代码，定位模块中的各组成函数并推断其功能作用

修改入口函数do_phase()中的机器指令（用自己指令替换函数体中的nop指令）以实现期望的输出

创建文件phase2_linkbomb2.s

输入如下文本：

movl %eax,%ebx

subl $0x8,%ebx

movl -0xc(%eax),%eax

addl %ebx, %eax

pushl $0x00003332 //我的学号为23号，ASCII码为32 33小端存放

pushl %esp

call *%eax

addl $0x8,%esp

输入gcc -m32 -c phase2_linkbomb2.s生成phase2_linkbomb2.o文件

再输入objdump -d phase2_linkbomb2.o读取文件

mydebian@Mydebian:~/23$ objdump -d phase2_linkbomb2.o

phase2_linkbomb2.o: file format elf32-i386

Disassembly of section .text:

00000000 <.text>:

0: 89 c3 mov %eax,%ebx

2: 83 eb 08 sub $0x8,%ebx

5: 8b 40 f4 mov -0xc(%eax),%eax

8: 01 d8 add %ebx,%eax

a: 68 32 33 00 00 push $0x3332

f: 54 push %esp

10: ff d0 call *%eax

12: 83 c4 08 add $0x8,%esp

输入hexedit phase2.o将上面的内容填补进nop中。

相当于修改上面的反汇编代码。

CTRL+W保存

再输入：

mydebian@Mydebian:~/23$ gcc -m32 -c phase2_linkbomb2.s

./linkbomb2

可以得到需要的结果。

阶段二完成。

实验阶段3

实验提示：

了解并利用符号解

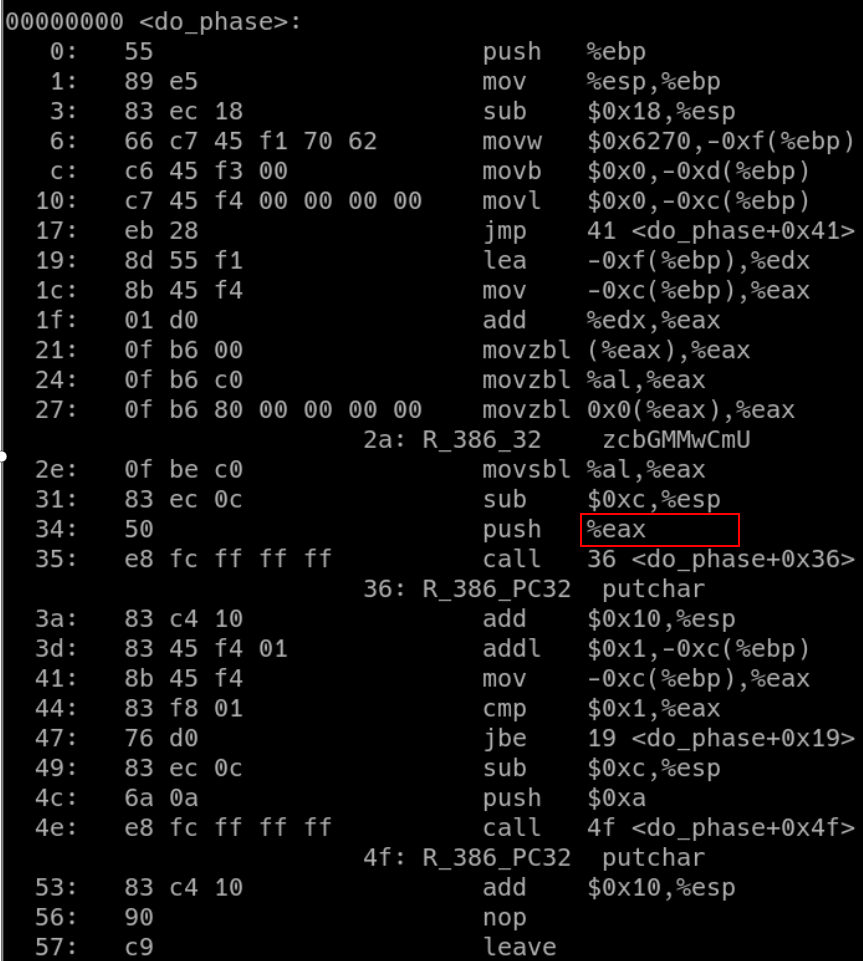

首先输入命令objdump -d -r phase3.o查询：

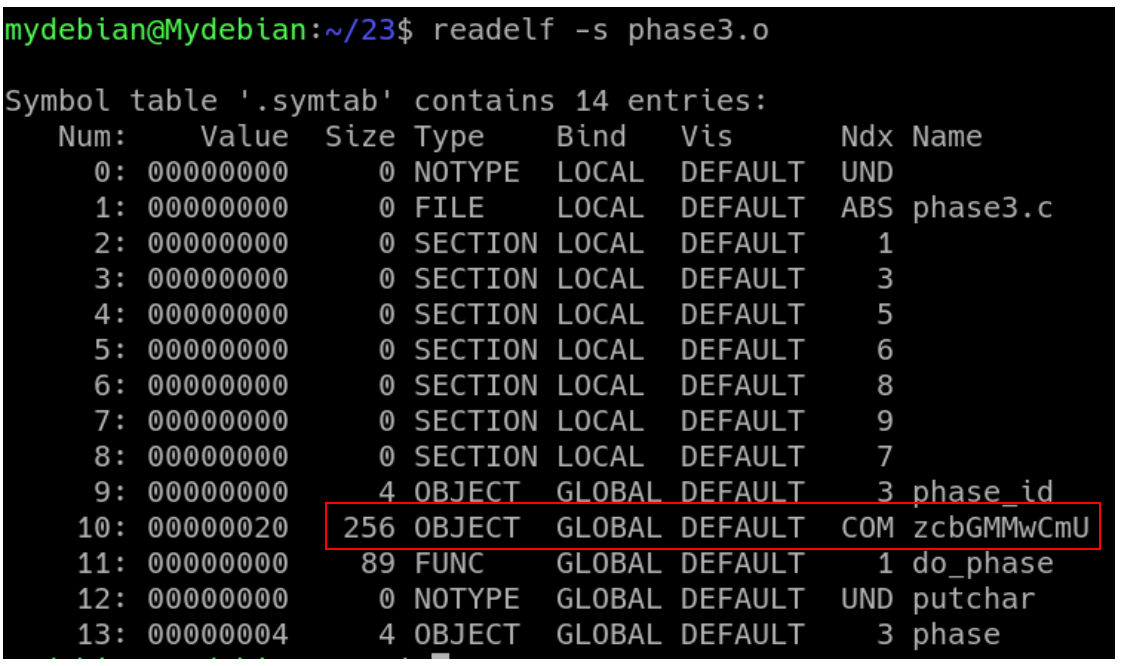

然后用命令readelf -s phase3.o读取字符串长度：

创建文本phase03_take.c

可以知道这个函数中存放着256个可查询的字符，编写代码如下：

#include<stdio.h>

int main(){

for(int i=0, p=0; i<=256; ++i ){

char ch='A'+p;

printf("'%c',", ch);

if(!(i%16)) printf("\n");

if('A'+(++p)>'Z') p=0;//注意带小写

}

return 0;

}

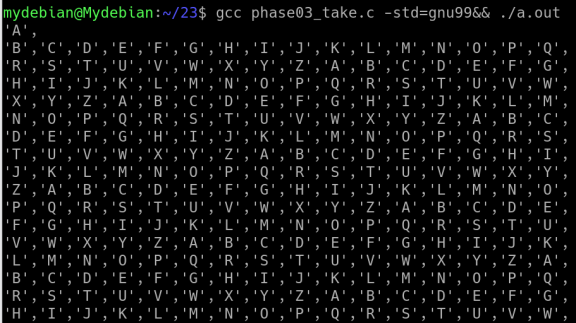

输入 gcc phase03_take.c -std=gnu99&& ./a.out查看。

(-std=gnu99->C99标准)

这些字符用于填充zcbGMMwCmU()函数中可存放的区域。

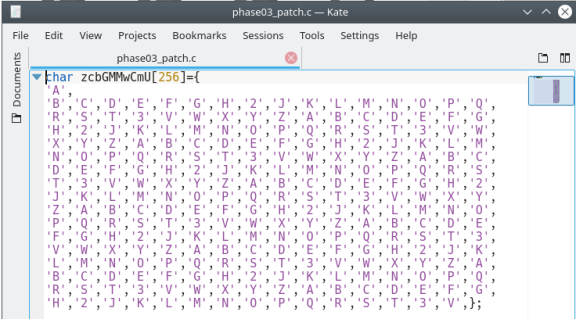

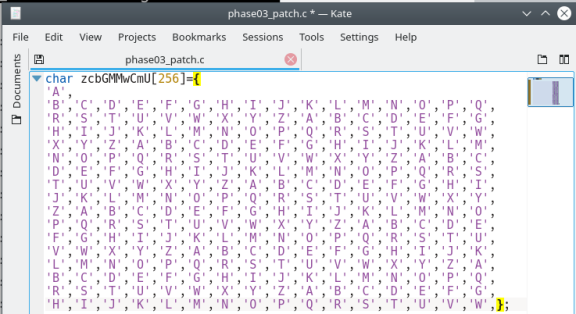

复制建立新文本phase03_patch.c，将截图中的字符放入文本中

连续输入指令

mydebian@Mydebian:~/23$ gcc -c phase03_patch.c -m32

mydebian@Mydebian:~/23$ gcc main.o phase3.o phase03_patch.o -m32

mydebian@Mydebian:~/23$ ./a.out

IU//这个字符为phase03输出的字符，

也就是说将I，U字符改为2，3（这里的I，U不是说所有的字符，而是所有字符中被输出的某个字符’I’和字符’U’，为了不需要逐个寻找被输出的那两位字符）即可，如下图（可以改用其他字符，例如数字字符由’1’-’9’，但这样需要修改的位置更多）。

修改后重新输出：

mydebian@Mydebian:~/23$ gcc -c phase03_patch.c -m32

mydebian@Mydebian:~/23$ gcc main.o phase3.o phase03_patch.o -m32

mydebian@Mydebian:~/23$ ./a.out

阶段3完成。

实验阶段4

实验提示：

了解掌握switch语句的机器表示的各组成部分及其重定位信息

连续输入指令

查看可得输出放入字符为这两个。那么直接用阶段一的方法，

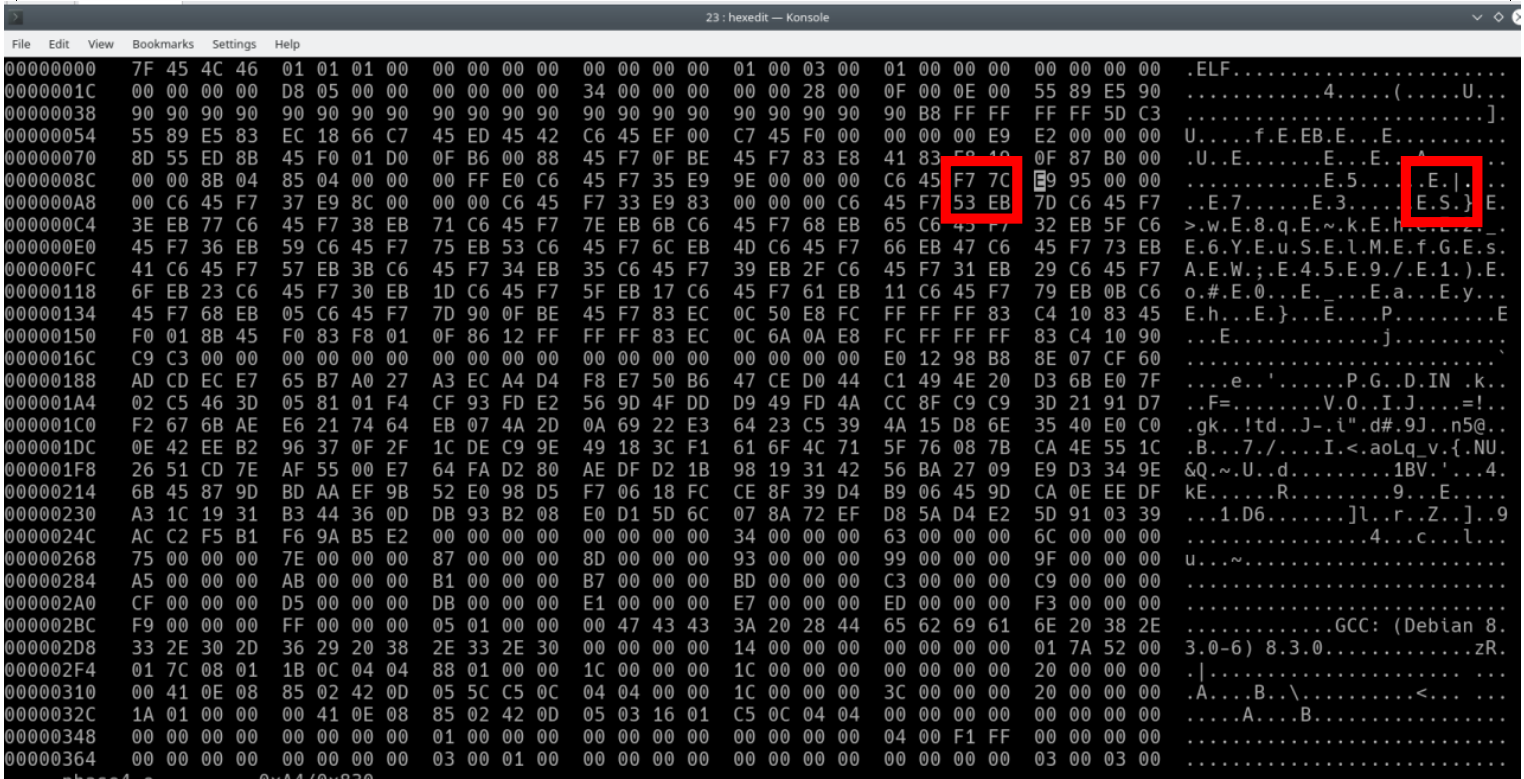

输入hexedit phase4.o进入程序内查看

S|对应ASCII码分别为53 7C，修改为学号23对应ASCII码为32，33

输入命令查看结果正确：

实验阶段5

实验提示：如果实验中对缺失重定位信息的恢复不完整或不正确的话，链接生成linkbomb程序时可能不报错，但运行程序可能得到以下结果之一：

出现“Segmentation fault”出错信息——原因？“如果未对相关引用进行必要的重定位会发生什么？”

输出不正确的编码结果

首先输入命令objdump phase5.o -d >phase5.txt转化成文本：

打开文本phase5.txt寻找偏移量：
