电路图

连接引脚：P07

寄存器设置

1、ADCCFG

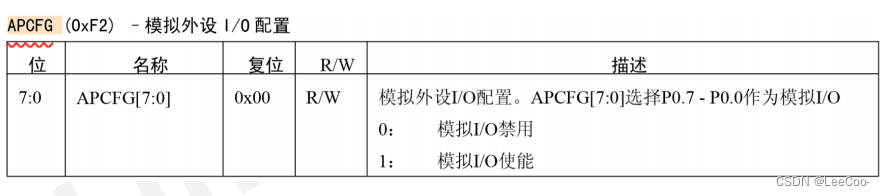

        模拟io使能：ADCCFG |= 0x80;        //由于引脚为P07，第7位置为1（1000 0000）

        模拟io禁用：ADCCFG &= (0x80^0xFF);

//(0x80^0xFF=1000 0000 ^ 1111 1111 = 0111 1111)该异或操作相当于取反，给第7位置为0。

2、ADCCON3

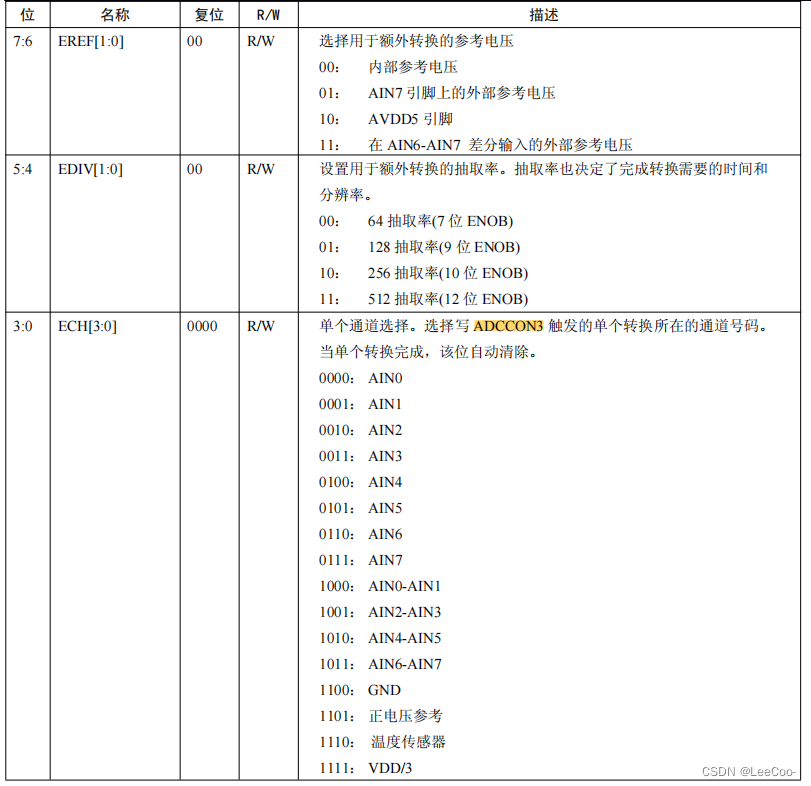

ECH[3:0]: 因为连接引脚为P07，所以通道选择AIN7，0到3位设为0111。

EDIV[5:4]：抽取率选择64（7位），4、5设置为00。

EREF[6:7]：选择AVDD5引脚，6、7位设置为10。

由此：ADCCON3 = 0x87;        //（1000 01111）

3、ADCCON1

①开启转换，将第六位设置为1：ADCCON1 |= 0x40;

②循环检测ADCCON1的最高位是否为1，为1则代表转换完成：while(!(ADCCON1 & 0x80));//判断7位是否为1。

4、ADCL、ADCH

读取ADCL、ADCH的值。

驱动代码

uint16 myApp_ReadGasLevel(void)
{uint16 reading = 0;//P07作为模拟io，第七位设为1，（1000 0000）ADCCFG |= 0x80;//ADCCON3设置参考电压AVDD5引脚（10）。抽取率64,7位（00）。设置通道7：AIN7(0111)。（1000 0111）ADCCON3 = 0x87;//开启下一转换，ADCCON1第6位设为1ADCCON1 |= 0x40;//循环判断转换是否完成，ADCCON1高位是否唯一while(!(ADCCON & 0x80));//禁用使能,第七位设为0ADCDFG &= (0x80 ^ 0xFF);//读取ADCL、ADCHreading = ADCL;reading = (uint16)(ADCH << 8);reading >>= 8;return (reading);}
