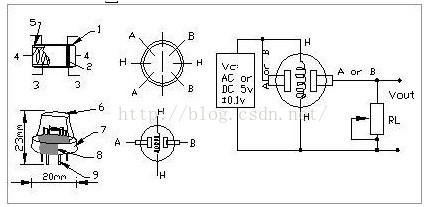

一、烟雾传感器MQ-2

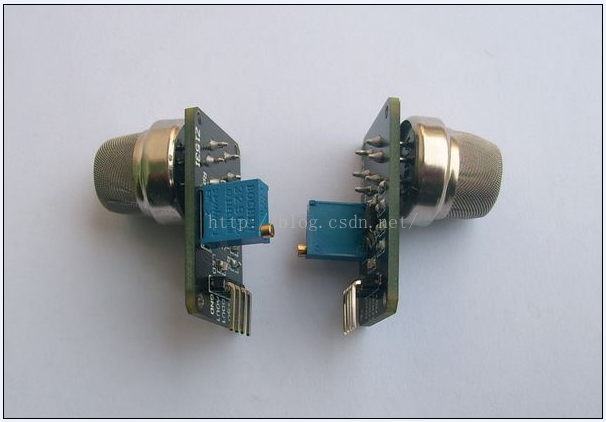

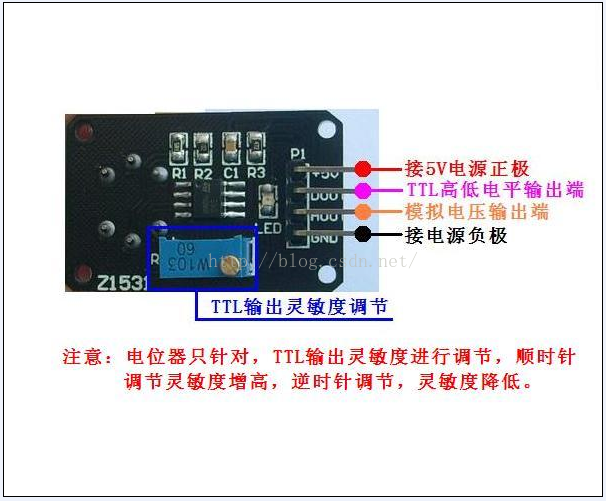

二、烟雾模块结构图
三、烟雾模块原理图
四、烟雾模块的特点
1、具有信号输出指示。
2、双路信号输出（模拟量输出及TTL电平输出）。
3、TTL输出有效信号为低电平。（当输出低电平时信号灯亮，可直接接单片机）
4、模拟量输出0~5V电压，浓度越高电压越高。
5、对液化气，天然气，城市煤气有较好的灵敏度。
6、结果受温湿度影响。
五、烟雾传感器应用
可用于家庭和工产的气体泄漏检测装置，适宜于液体气、丁烷、丙烷、甲烷、酒精、氢气、烟雾等的测量。
六、程序
<span style="font-size:18px;">/*******************************************************************
实现功能:测试程序
使用芯片：AT89C52
晶振：11.0592MHZ
波特率：9600
编译环境：Keil
*********************************************************************/
//说明：1、 当测量浓度大于设定浓度时，单片机IO口输出低电平#include<reg52.h> //库文件
#define uchar unsigned char//宏定义无符号字符型
#define uint unsigned int //宏定义无符号整型sbit LED = P1^0; //定义单片机P1口的第1位 （即P1.0）为指示端
sbit DOUT = P2^0; //定义单片机P2口的第1位 （即P2.0）为传感器的输入端
/********************************************************************延时函数
*********************************************************************/
void delay()//延时程序
{uchar m,n,s;for(m = 20; m > 0; m--)for(n = 20; n > 0; n--)for(s = 248; s > 0; s--);
}
/********************************************************************主函数
*********************************************************************/
void main()
{while(1) //无限循环{LED = 1; //熄灭P1.0口灯if(DOUT == 0)//当浓度高于设定值时 ，执行条件函数{delay();//延时抗干扰if(DOUT == 0)//确定 浓度高于设定值时 ，执行条件函数{LED = 0; //点亮P1.0口灯}}}
}</span>
