QinQ协议在用户私网VLAN Tag之外封装公网VLAN Tag，在公网中报文只根据公网VLAN Tag传播。QinQ为用户提供一种较为简单的二层VPN隧道。

目录

一. QINQ简述：

1.2  QinQ封装结构图

1.3 QinQ的分类

二 各QINQ的实验

2.1基于端口的QINQ

2.2 灵活的QINQ

---

一. QINQ简述：

（1）什么是QinQ？

①基于802.1q/ISL封装的隧道协议

②报文封装双层VLAN Tag

（2）QinQ的优点

①解决日益紧缺的公网VLAN ID资源问题

②用户可以规划自己的私网VLAN ID

③提供一种较为简单的二层VPN解决方案

④使用户网络具有较高的独立性

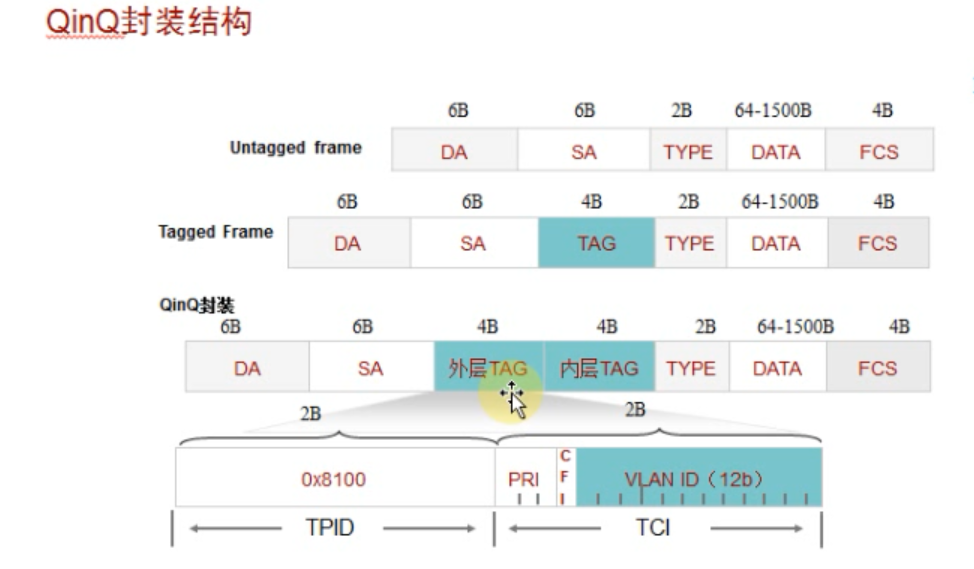

1.2  QinQ封装结构图

1.3 QinQ的分类

根据QinQ的具体实现方式，通常分为如下几类：

一、基于端口的QinQ

配置了此功能的端口，设备会为 从此端口进入的报文打上一层VLAN ID为端口PVID的外层VLAN Tag。

基于端口的QinQ通过配置端口类型为dot1q--tunnel实现

• 当端口类型为dot1q----tunnel时，该端口加入的VLAN不支持二层组播功能

二、灵活QinQ------VLAN Stacking

灵活QinQ根据指定条件为入报文加一层S-VLAN Tag

• 指定条件：入报文外层VLAN的范围或VLAN+802.1P
• 仅指定报文802.1P优先级时，不关注入报文外层VLAN的具体值，只要外层VLAN的802.1P优先级匹配就会打上S-VLAN Tag

通过在端口配置VLAN Stacking实现

优势：相对基于端口的QinQ，灵活QinQ可以根据入报文的外层VLAN及802.1P来选择加或不加S-VLAN Tag，并且S-VLAN Tag可配置

注：灵活QINQ只能用在hybrid接口，trunk口无法实现

三、基于流的灵活QinQ-----基于ACL的灵活QinQ

基于流的灵活QinQ通过全局配置流分类、流行为。再将流策略绑定流分类和流行为来实现。（MQC）

优势：

相对灵活QinQ，基于流的灵活QinQ还可以根据入报文的内层VLAN的属性来加S-VLAN Tag，配置范围更加灵活。

• 内层VLAN、内层VLAN+802.1P、外层VLAN、外层VLAN+802.1P等属性

支持单播和广播

MAC地址第一个字段的最后一位，如果为0则为单播，如果为1则为组播，如果 一个字段都为1，则为广播

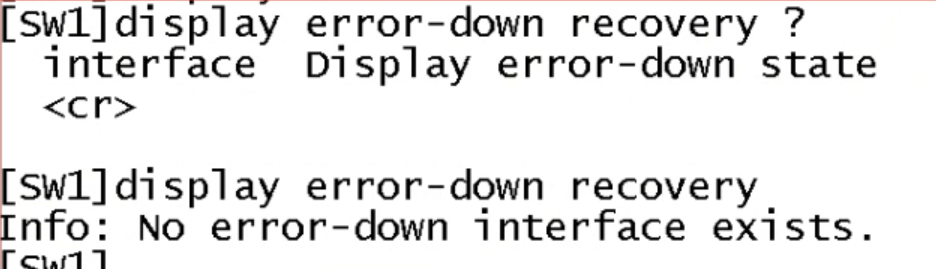

u  t  l  关闭交换机信息提醒

二 各QINQ的实验

2.1基于端口的QINQ

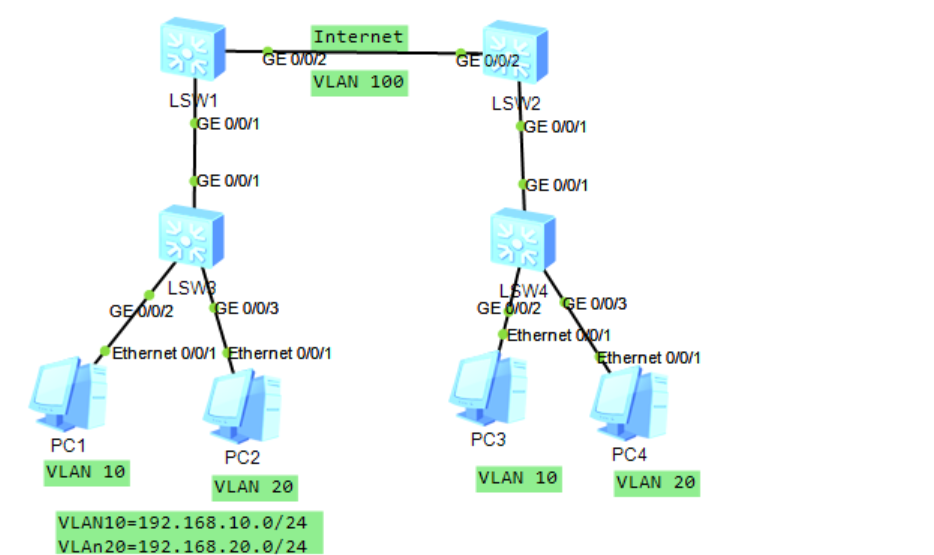

拓扑图：

实验目的：PC1与PC3属于VLAN10，PC2与PC4属于VLAN20，在经过SW1与SW2代表的服务器时（互联网）打上VLAN100的标签，即Tag来进行通信。因为服务器只识别VLAN100的通信报文。

#
sysname SW1
#
vlan batch 100
 #
interface GigabitEthernet0/0/1
 port link-type dot1q-tunnel  //将端口类型配置为dot1q-tunnel
 port default vlan 100
#
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 100

#
sysname SW2
#
vlan batch 100
#
interface GigabitEthernet0/0/1
 port link-type dot1q-tunnel
 port default vlan 100
#
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 100

#
sysname SW3
#
vlan batch 10 20
#
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10 20
#
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 10
#
interface GigabitEthernet0/0/3
 port link-type access
 port default vlan 20


#
sysname SW4
#
vlan batch 10 20
#

interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10 20
#
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 10
#
interface GigabitEthernet0/0/3
 port link-type access
 port default vlan 20


2.2 灵活的QINQ

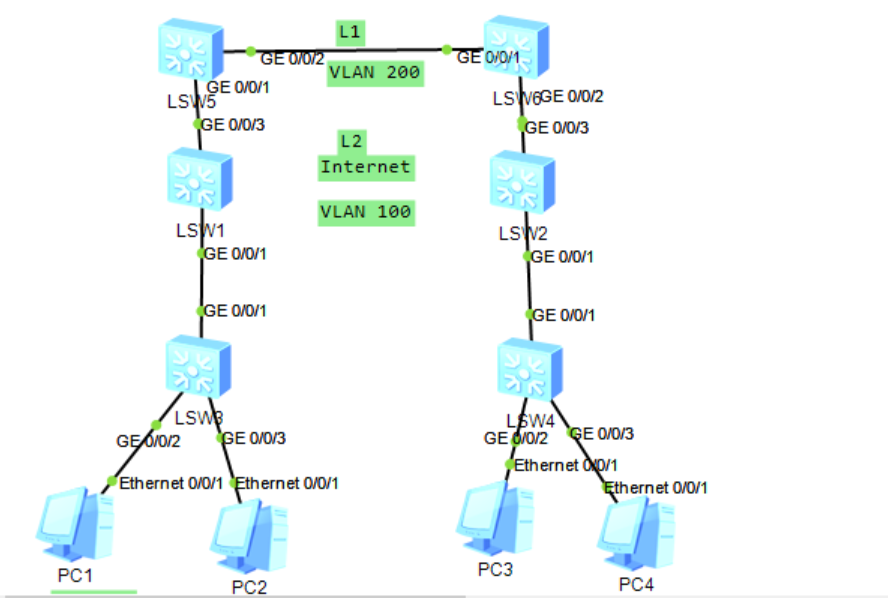

拓扑图：

实验目的：PC1与PC3属于VLAN10，PC2与PC4属于VLAN20.通过SW1与SW2代表的服务器二时打上VLAN100的标签，通过SW5与SW6代表的服务器一时打上VLAN200的标签，即打上了双层标签。

#
sysname SW5
#
vlan batch 200

#
interface MEth0/0/1
#
interface GigabitEthernet0/0/1
 port link-type dot1q-tunnel
 port default vlan 200
#
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 200

#
sysname SW6
#
vlan batch 200

#
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 200
#
interface GigabitEthernet0/0/2
 port link-type dot1q-tunnel
 port default vlan 200


[SW1-GigabitEthernet0/0/3]dis this
#
interface GigabitEthernet0/0/3
 port link-type trunk
 port trunk allow-pass vlan 100


[SW2-GigabitEthernet0/0/3]dis this
#
interface GigabitEthernet0/0/3
 port link-type trunk
 port trunk allow-pass vlan 100


拓扑图：

实验目的：在SW1和SW2上开启QINQVLAN翻译，将VLAN10自动转变为VLAN100，回来时的报文通过g/0/0/1口时剥离VLAN100的标签，还原为原来的VLAN标签

只支持两层的VLAN TAG

#

sysname SW1

#

vlan batch 100

#
interface GigabitEthernet0/0/1
 qinq vlan-translation enable
 port hybrid untagged vlan 100
 port vlan-stacking vlan 10 stack-vlan 100
#
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 100
#
interface GigabitEthernet0/0/3
 shutdown
 port link-type trunk
 port trunk allow-pass vlan 100


#

sysname SW2

#

vlan batch 100

#
interface GigabitEthernet0/0/1
 qinq vlan-translation enable
 port hybrid untagged vlan 100
 port vlan-stacking vlan 10 stack-vlan 100
#
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 100
#
interface GigabitEthernet0/0/3
 shutdown
 port link-type trunk
 port trunk allow-pass vlan 100
#
