Render API

Graphite web 提供了/render API用来生成图片和获取原始数据。这个API通过查询字符串支持各种参数。参数之间通过&进行分割，如下所示：

&name=value

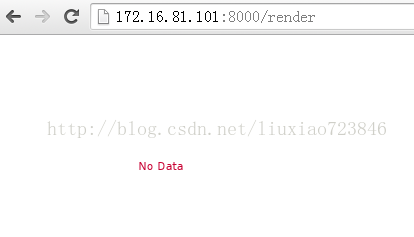

你可以通过访问 http://GRAPHITE_HOST:GRAPHITE_PORT/render 这个url来确认这个API是否已经运行。如果这个API正常运行，那么它会返回一个330*250的图片，图片内容为”No Data”，如下图所示：

如果这个API正常运行，并且你已经给carbon发送了一些指标数据，那么就可以使用下面的参数来定制你的图片和获取原始数据：

# single server load on large graph
http://graphite/render?target=server.web1.load&height=800&width=600# average load across web machines over last 12 hours
http://graphite/render?target=averageSeries(server.web*.load)&from=-12hours# number of registered users over past day as raw json data
http://graphite/render?target=app.numUsers&format=json# rate of new signups per minute
http://graphite/render?target=summarize(derivative(app.numUsers),"1min")&title=New_Users_Per_Minute

注意：大多数函数和参数是大小写敏感的，比如说使用&linewidth=2查询会失败，正确的参数应该是&lineWidth=2。

为了绘制指定的指标图片，可以给这个API指定一个或者多个target参数，并且使用from/until来指定一个时间区间。

target

target参数用来指定一个指标路径，这个路径下可以有一个或者多个指标。你还可以在这些指标上使用一些处理函数。

指标的路径使用.号进行分割，比如说servers.ix02ehssvc04v.cpu.total.user

路径和通配符

指标的路径也可以使用下面的语法来定义，这可以使你在一个路径下定义多个指标：

1：*号。*号可以代表0个或者多个字符，它的使用是没有限制的，你可以在一个路径里面使用多个*号。例如：servers.ix*ehssvc*v.cpu.total.*这个路径会返回所有服务器的所有符合这个路径结构的指标数据。

2：[…]字符区间，如果路径里面有一个字符在这个字符区间里面，那么这个路径就可以匹配。

字符区间由两个字符加一个-号组成。意思就是说所有在这两个字符中间的字符都会被匹配。中括号里面可以定义多个字符区间，比如说foo[a-z0-9]bar 就可以匹配到 foopbar, foo7bar。

如果中括号内的字符不能被解析为一个字符区间，那么就会被解析为一个字符列表，所有在这个字符列表里面的字符都会被匹配到。比如foo[bc]ar 就可以匹配到foobar and foocar。如果你要匹配一个-号把它放在字符区间或者列表的开头或者结尾，那么它就不会被解析为字符区间标志了。

3：值列表。大括号里面使用逗号分开的值，比如{foo,bar,...}，会被当成值列表。

比如servers.ix01ehssvc04v.cpu.total.{user,system,iowait}将可以匹配制定服务器的user,system和iowait三个指标

注意：

所有的通配符只能使用在单个path里面，不能跨.号使用。因此servers.* 将不能匹配 servers.ix02ehssvc04v.cpu.total.user, 但是servers.*.*.*.*可以匹配servers.ix02ehssvc04v.cpu.total.user。

例子

 下面的例子将画一个图：

&target=company.server05.applicationInstance04.requestsHandled

假设我们每台服务器上跑了有四个一样的应用程序，那么下面这个例子将画出四个图：

&target=company.server05.applicationInstance*.requestsHandled

假设你有十台服务器，那么下面的例子将画出40个图：

&target=company.server*.applicationInstance*.requestsHandled

你也可以在绘图之前，在多个指标上使用多个函数进行处理，下面的例子将画出一个平均线

&target=averageSeries(company.server*.applicationInstance.requestsHandled)

可以使用多个target参数，这样的话你就可以把多个相关的指标画在一张图上：

&target=company.server1.loadAvg&target=company.server1.memUsage

注意：

如果你同时画了十张图，那么图表可能显示不出来，相关细节你可以参考hideLegend 参数。

from/until

这两个可选参数，用来为图表指定一个相对的或者绝对的时间区间。From指定开始时间，until指定结束时间。如果没有指定from参数，那么默认是绘画过去的24小时的指标。如果until参数没有指定，那么默认使用当前时间作为结束时间。

这两个参数可以使用两种方式来指定

&from=-RELATIVE_TIME
&from=ABSOLUTE_TIME

RELATIVE_TIME是一个从现在开始的时间长度。使用RELATIVE_TIME的时候，前面必须加上-符号，后面跟上时间单位。合法的时间单位如下表所示：

Abbreviation	Unit
s	Seconds
min	Minutes
h	Hours
d	Days
w	Weeks
mon	30 Days (month)
y	365 Days (year)

ABSOLUTE_TIME使用HH:MM_YYMMDD, YYYYMMDD, MM/DD/YY格式来指定时间。

Abbreviation	Meaning
HH	Hours, in 24h clock format. Times before 12PM must include leading zeroes.
MM	Minutes
YYYY	4 Digit Year.
MM	Numeric month representation with leading zero
DD	Day of month with leading zero

&from and &until可以组合使用ABSOLUTE_TIME和RELATIVE_TIME

例子

&from=-8d&until=-7d
(shows same day last week)&from=04:00_20110501&until=16:00_20110501
(shows 4AM-4PM on May 1st, 2011)&from=20091201&until=20091231
(shows December 2009)&from=noon+yesterday
(shows data since 12:00pm on the previous day)&from=6pm+today
(shows data since 6:00pm on the same day)&from=january+1
(shows data since the beginning of the current year)&from=monday
(show data since the previous monday)

template

target参数里面可以使用template函数，当使用template函数的时候，指标路径里面可以包含变量，变量的值通过template参数指定。

例子如下：

&target=template(hosts.$hostname.cpu)&template[hostname]=worker1

也可以为template参数指定默认值：

&target=template(hosts.$hostname.cpu, hostname="worker1")

变量也可以没有名字，而通过占位符指定：

&target=template(hosts.$1.cpu, "worker1")&target=template(hosts.$1.cpu, "worker1")&template[1]=worker*

例子中的$1就是占位符。

除了路径替换，变量也可以用于数字和字符串：

&target=template(constantLine($number))&template[number]=123&target=template(sinFunction($name))&template[name]=nameOfMySineWaveMetric

数据显示格式

除了把数据渲染成图像，这个API还可以把数据生成带嵌入式元数据的SVG，PDF或者返回多种格式的原始数据，以提供外部的图形化，分析和监控需求。

format

控制数据的返回格式，对url里面所有的target生效。

例子：

&format=png&format=raw&format=csv&format=json&format=svg

png：返回png图像，图像大小由width和height参数指定

raw：返回每个数据点的值，返回的格式如下：

<target name>,<start timestamp>,<end timestamp>,<series step>|[data]*

例子：

nms.usage.mem,1467274320,1467276120,60|None,None,None,None,None,None,None,None,None,None,None,None,None,None,None,None,None,None,None,None,None,None,66.0,60.0,81.0,None,34.0,62.0,61.0,93.0

csv： 按csv格式返回数据，这种格式的数据可以导入电子表格或者在脚本中处理

entries,2011-07-28 01:53:28,1.0
entries,2011-07-28 01:53:29,2.0
entries,2011-07-28 01:53:30,3.0
entries,2011-07-28 01:53:31,5.0

Json： 返回json格式的数据，可以使用jsonp选项对json格式的数据进行包装以支持跨域访问。

[{"target": "nms.usage.mem", "datapoints": [[null, 1467275400], [null, 1467275460], [null, 1467275520], [null, 1467275580], [66.0, 1467275640], [60.0, 1467275700], [81.0, 1467275760], [null, 1467275820], [34.0, 1467275880], [62.0, 1467275940], [61.0, 1467276000], [93.0, 1467276060], [95.0, 1467276120], [13.0, 1467276180], [90.0, 1467276240], [89.0, 1467276300], [74.0, 1467276360], [45.0, 1467276420], [46.0, 1467276480], [78.0, 1467276540], [null, 1467276600], [14.0, 1467276660], [99.0, 1467276720], [7.0, 1467276780], [78.0, 1467276840], [6.0, 1467276900], [5.0, 1467276960], [16.0, 1467277020], [15.0, 1467277080], [null, 1467277140]]}]

Pdf：返回pdf文件，文件大小由width和height参数指定

图像参数

areaAlpha

默认值：1.0

合法的取值是0.0~1.0之间的浮点数值

当使用areaMode参数时，使用这个参数设置相关区域的alpha值。

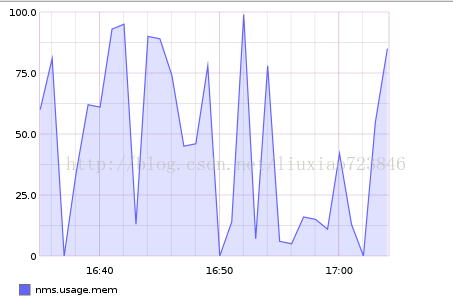

areaAlpha=0.2

areaAlpha=0.5

areaMode

默认值：none

设置这个参数，可以把图像下方的区域进行填充，填充的颜色跟线的颜色一致。可以使用areaAlpha参数进行半透明填充。使用下面几个参数来指定填充模式：

none：不进行填充

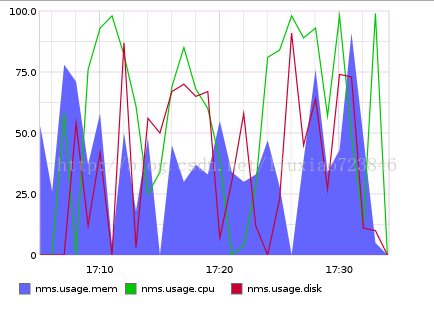

first：填充第一个指标线的下方区域

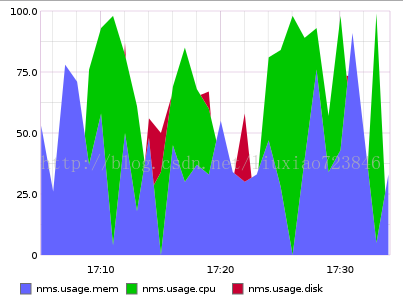

all：填充所有指标下方的区域

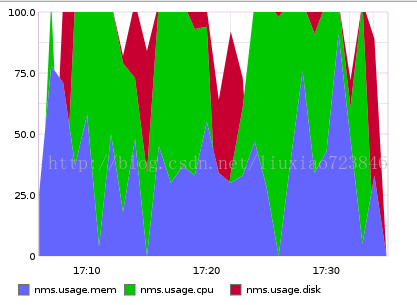

stacked：堆叠填充

bgcolor

默认值：Template.conf文件里面[default]下面指定的值

可以指定的值有以下一些：

Color Names	RGB Value
black	0,0,0
white	255,255,255
blue	100,100,255
green	0,200,0
red	200,0,50
yellow	255,255,0
orange	255, 165, 0
purple	200,100,255
brown	150,100,50
aqua	0,150,150
gray	175,175,175
grey	175,175,175
magenta	255,0,255
pink	255,100,100
gold	200,200,0
rose	200,150,200
darkblue	0,0,255
darkgreen	0,255,0
darkred	255,0,0
darkgray	111,111,111
darkgrey	111,111,111

RGB值可以使用#RRGGBB[AA]的格式来设置，RR，GG和BB都由两个16进制的数构成。AA是可选的，可以使用AA来设置alpha值，FF代表完全不透明，而00代表全透明。

例子：

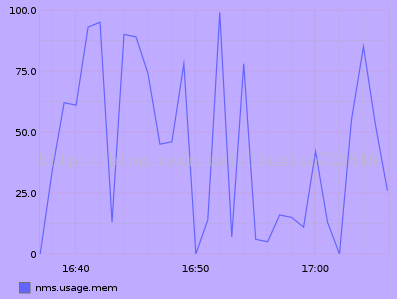

bgcolor=5522FF60

cacheTimeout

默认值：local_setting.py文件里面DEFAULT_CACHE_DURATION的值

图片的缓存时间，单位是秒

colorList

默认值：Template.conf文件里面[default]下面指定的值

使用逗号分隔开的一系列的颜色值或者RGB值。如果设置了这个参数，那画线条的时候，会按顺序使用里面的颜色。如果线条数，多于给定的颜色数，那么颜色会按顺序循环使用。

例子：

&colorList=green,yellow,orange,red,purple,DECAFF
&colorList=FF000055,00FF00AA,DECAFFEF

drawNullAsZero

默认值：false

在渲染图片的时候，把所有为null的值渲染成0。

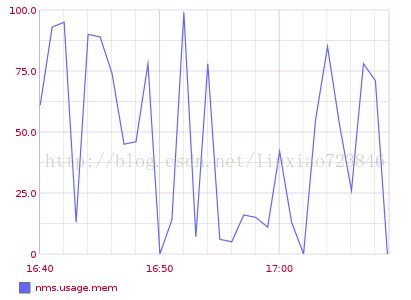

fgcolor

默认值：Template.conf文件里面[default]下面指定的值

设置前景色，这个颜色会影响到图片标题，图例文字，坐标轴标签

fontBold

默认值：Template.conf文件里面[default]下面指定的值

如果设置为true，那会把字体都变成粗体

例子：

&fontBold=true

fontItalic

默认值：Template.conf文件里面[default]下面指定的值

如果设置为true，那会把字体都变成斜体

例子：

&fontItalic =true

fontName
默认值：Template.conf文件里面[default]下面指定的值
改变渲染图片使用的字体，使用的字体必须已经安装在graphit安装的机器上。
例子：

&fontName=FreeMono

fontSize

默认值：Template.conf文件里面[default]下面指定的值

改变字体的大小，必须是一个正的浮点型数据或者整形数据，必须大于1，默认值是10。

例子：

&fontSize=8

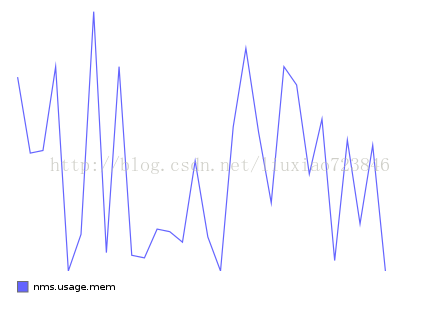

graphOnly

默认值：false

只展示图表区域，没有网格线，坐标轴和图例

graphType

默认值：line

设置图片的渲染类型，目前只支持两种图片类型：

line：折线图

pie：饼图

hideLegend

默认值：<unset>

如果设置为true，那么就不会绘制图例。如果设置为false，则绘制图例。如果不设置这个值，会使用local_setting.py里面设置的LEGEND_MAX_LINES这个值来决定是否绘制图例。

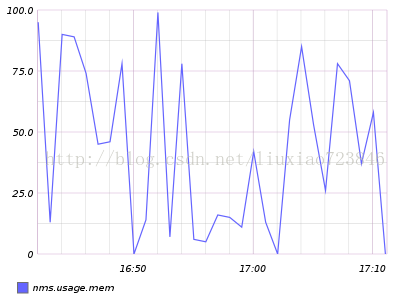

hideAxes

默认值：false

如果设置为true，那么x和y坐标就不会被绘制出来

例子：

&hideAxes=true

hideXAxes

默认值：false

如果设置为true，那么x坐标就不会被绘制出来

hideYAxes

默认值：false

如果设置为true，那么y坐标就不会被绘制出来

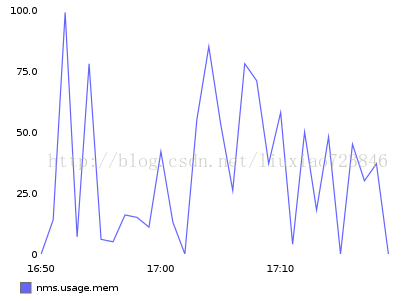

hideGrid

默认值：false

如果设置为true，那么网格线就不会被绘制出来

例子：

&hideGrid=true

height

默认值：250

设置图片的高度，单位是像素

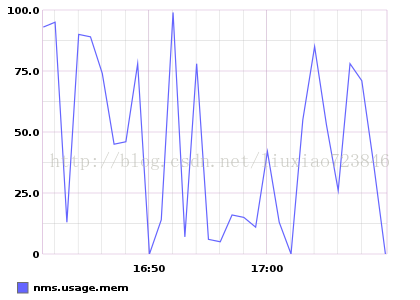

&width=650&height=250

lineMode

默认值：slope

设置线条的类型，有以下几种类型可以使用：

slope: Slope line mode draws a line from each point to the next. Periods with Null values will not be drawn

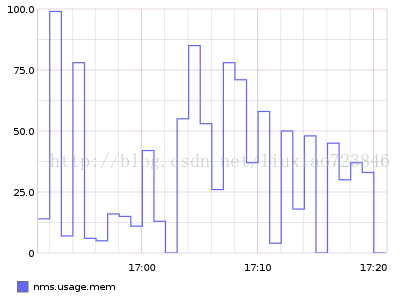

staircase: Staircase draws a flat line for the duration of a time period and then a vertical line up or down to the next value

connected: Like a slope line, but values are always connected with a slope line, regardless of whether or not there are Null values between them

Linewidth

默认值：1.2

可以设置为任意的浮点型数或者整形数，代表线条的宽度，单位是像素。

例子：

&lineWidth=5

localOnly

默认值：False

如果设置为True，则只访问本地graphite服务器里面的指标，不访问远端graphite服务器里面的指标。

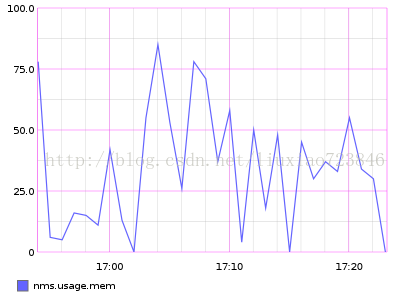

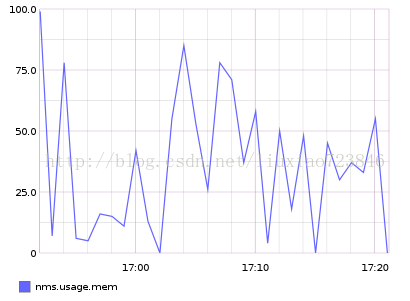

majorGridLineColor

默认值：Template.conf文件里面[default]下面指定的值

设置网格线的颜色

例子：

&majorGridLineColor=FF22FF

margin

默认值：10

设置图片周围的边距，单位是像素。

例子：

&margin=20

maxDataPoints

当返回json格式的数据时，可以使用这个参数限制返回的最大数据点个数。

如果选定时间段内的数据点数大于这个值，则整个时间段内的数据点会进行合并操作

minorGridLineColor

默认值：Template.conf文件里面[default]下面指定的值

设置minor grid line的颜色

例子：

&minorGridLineColor=da

minorY

Sets the number of minor grid lines per major line on the y-axis.

noCache

默认值：False

如果设置为true，则禁用图片缓存功能

template

默认值：default

用来指定一个定义在graphTemplates.conf里面的模板，模板里面定义了一下默认的颜色和图片风格。

例子：

&template=plain

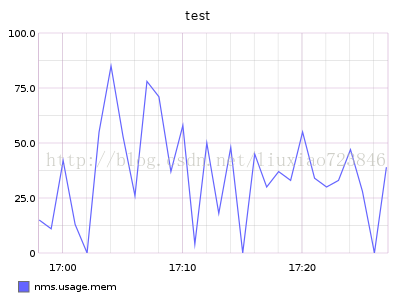

title

默认值：不设置

为图像设置一个标题

&title=test

tz

默认值：定义在local_settings.py文件里面的时区

例子：

&tz=America/Los_Angeles
&tz=UTC

可以通过修改local_settings.py文件来修改默认时区

uniqueLegend

默认值：false

只显示唯一的legend，去掉重复的

vtitle

默认值：不设置

设置y轴的名称，如果没有设置，那么y轴上就没有名称

例子：

&vtitle=number

xFormat

默认值：基于x轴的时间长度动态设置

Sets the time format used when displaying the X-axis. See datetime.date.strftime() for format specification details.

yAxisSide

默认值：left

设置y轴的位置，可以使用的值有left和right

例子：

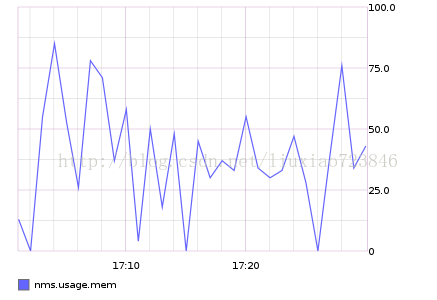

yAxisSide=right

yMin

默认值：指标数据里面的最小值

设置y轴的最小值，可以是任意的浮点型或者整形数

yMax

默认值：指标数据里面的最大值

设置y轴的最大值，可以是任意的浮点型或者整形数

例子：

&yMax=100

yStep

默认值：根据指标数据动态设置

设置y轴的步长

&yStep=5

参考官方网站：

http://graphite-api.readthedocs.io/en/latest/functions.html

https://my.oschina.net/u/1263964/blog/703609
