话接上回，继续实现jtopo本身不具有的一些功能，有讲的不对的地方，欢迎大家留言提出，我们一起进步，奥利给，还有，码字不易，如果觉得博主写的不错的欢迎打赏哈！
2.美化节点之间连线的文字标识

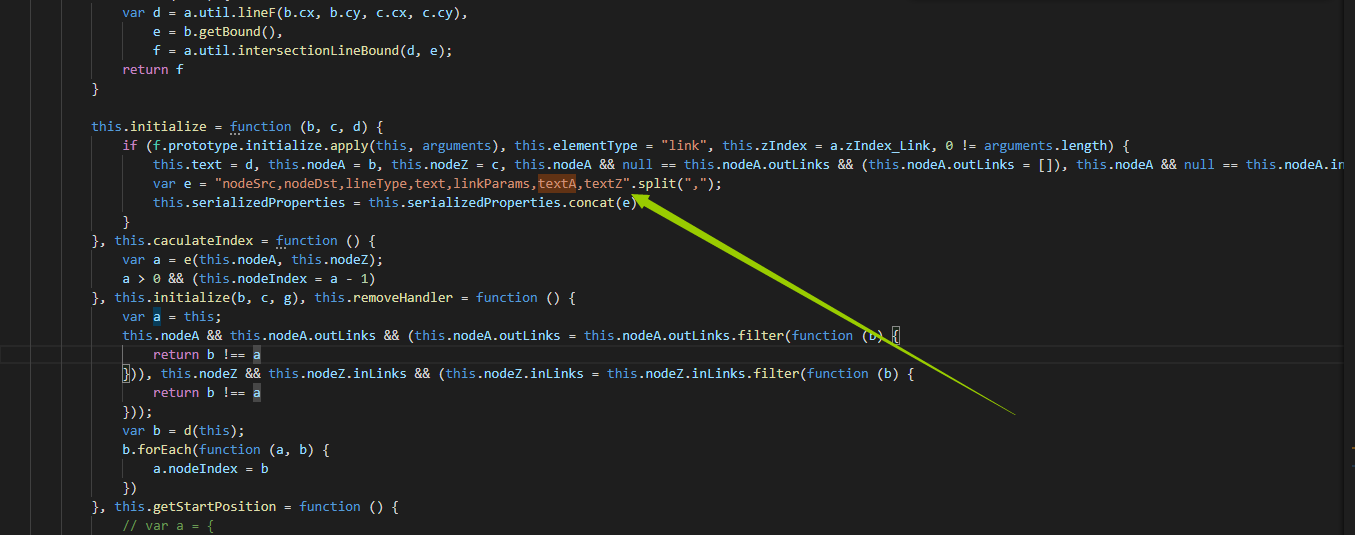

jtopo自带的连线只允许添加一个文字标识，如果想要在一根连线上添加多个描述，要怎么实现呢？首先，需要修改连线（link）的构造函数，增加想要的文字字段属性，方便文字的设置和读取。因为我们项目中需要显示三段文字，所以我新增了两个文字属性，分别是textA和textZ：

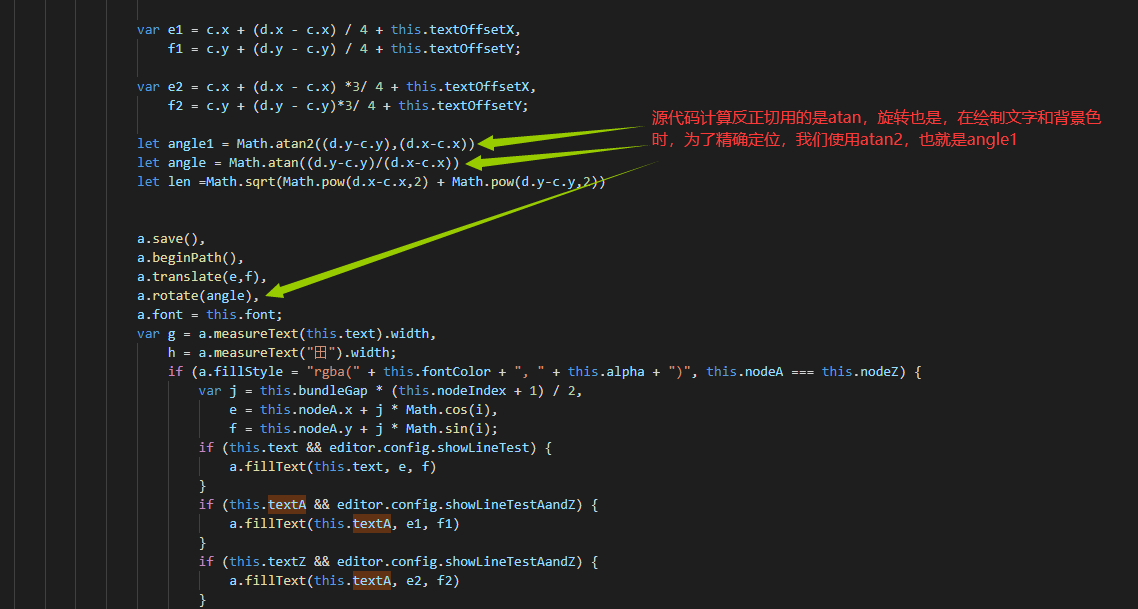

这样就可以在json文件中定义这个字段，并通过json文件来赋值，当然这只是实现了数据源，有了数据源还要让文字显示到拓扑图中来，这就需要改动连线绘制部分的代码，需要注意的是，我们画的是一个有向的箭头，出发点都是nodeA，结束点永远是nodeZ，不管nodeZ处于nodeA的哪一个方位，最终的箭头始终指向nodeZ，而HTML5画图时通常先把上下文旋转一个角度，使上下文和我们要绘制的对象水平，源代码中使用的是Math.atan来计算反正切来旋转的，如果我们忽略掉这个细节，而直接去绘制textA、textZ，那么最终的效果是，在拓扑图上拖动节点旋转时，随着角度的变化，textA、textZ的位置会周期性的互换，这是因为Math.atan的取值区间是-π/2~π/2，也就是说，当nodeZ旋转到绝对坐标系第一（nodeZ 的坐标x、y都是正数）、四象限（nodeZ的坐标x是正数，y是负数）时，绘制的textA、textZ是正确的，其余象限绘制的textA、textZ有可能位置颠倒，具体什么意思呢？比如说textA本来应该在靠近nodeA的地方绘制，结果绘制到了nodeZ 的旁边，说的更形象一点吧，就是箭羽长到了箭头的位置，那么如何解决呢？其实还有另外一个函数Math.atan2，它的取值范围是-π~π之间，通过测试后发现Math.atan2的值在大于π/2和小于-π/2时textA、textZ的位置是反的，既然有规律可循就有解决问题的办法，既然在这两种情况下是反的，那么我刻意在这两种情形下让它再反一次，负负得正不就ok了，事实证明是对的：
有人肯定好奇了，textA、textZ的位置是怎么确定的，这还不简单么，源代码只显示一个text，它是这样确定绘制位置的：
var e = (d.x + c.x) / 2 + this.textOffsetX,
f = (d.y + c.y) / 2 + this.textOffsetY;
a.fillText(this.text, e, f)
很简单，他是在连线的最中间绘制的文字，我们需要绘制三段，其他两个点分别是1/4和3/4处，再减去对应文字长度的一半，就能精确定位，对应上图应该很好理解了。好了文字绘制完了，但不美观，需要绘制有一个底色，上图中函数fillRoundRect就是绘制矩形框（底色）的，矩形框的位置确定参考文字的位置，这里不再累述，fillRoundRect函数具体实现如下：
/**该方法用来绘制一个有填充色的圆角矩形
*@param cxt:canvas的上下文环境
*@param x:左上角x轴坐标
*@param y:左上角y轴坐标
*@param width:矩形的宽度
*@param height:矩形的高度
*@param radius:圆的半径
*@param fillColor:填充颜色
**/
function fillRoundRect(cxt, x, y, width, height, radius, /*optional*/ fillColor) {
//圆的直径必然要小于矩形的宽高
if (2 * radius > width || 2 * radius > height) { return false; }
cxt.save();
cxt.translate(x, y);
//绘制圆角矩形的各个边
drawRoundRectPath(cxt, width, height, radius);
cxt.fillStyle = fillColor || "#000"; //若是给定了值就用给定的值否则给予默认值
cxt.fill();
cxt.restore();
}

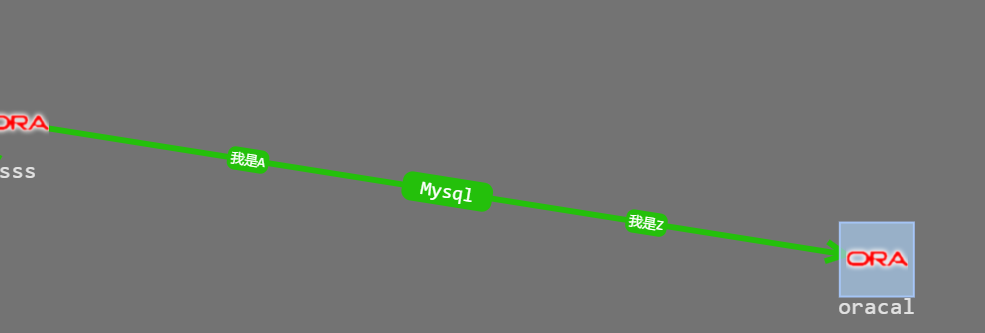

最终的效果如下：
最终在生产环境中的效果如下；
