HIDL(HAL interface definition langguage)

article/2025/9/14 10:50:07

HIDL的相关介绍
HIDL的全称是HAL interface definition language（硬件抽象层接口定义语言），在此之前

Android 有AIDL，架构在Android binder 之上，用来定义Android 基于Binder通信的Client 与Service之间的接口。HIDL也是类似的作用，只不过定义的是Android Framework与Android HAL实现之间的接口。

在AIDL机制中Android 会提供一系列工具会将用户定义的*.aidl文件编译生成Client端代码与Service端代码，用户仅仅 需要

1）在Service端实现所需要实现的接口。

2）在Client端调用相关接口。基于Binder机制，在Clinet端的调用会自动通过 binder驱动跨进程到service进程当中。

而在HIDL里，与AIDL比较类似，底层也是基于binder机制。但是也有稍微不一样的地方。为了支持HIDL，Android 对BInder做了一定程度的修改。

这里写图片描述

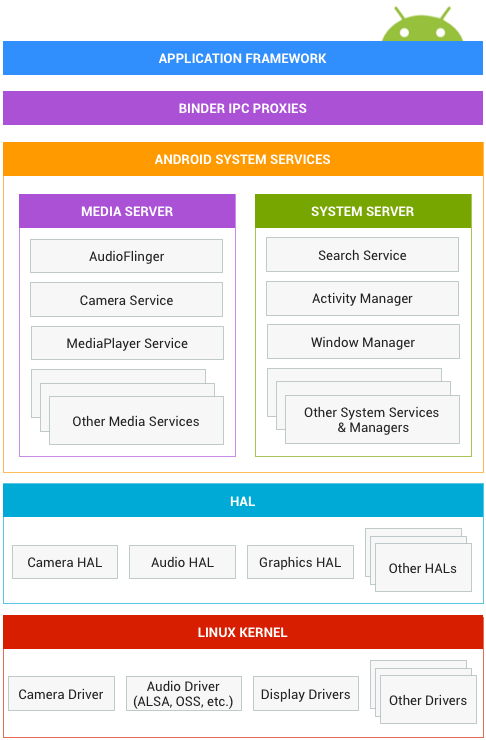

Android架构


Project Treble


Treble 是 Google Android 团队的一项重大项目，意在 Android 操作系统框架在架构方面的一项重大改变，旨在让制造商以更低的成本更轻松、更快速地将设备更新到新版 Android 系统。

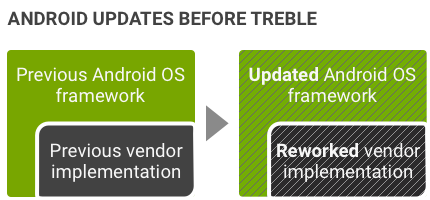

Android 7.x 及更早版本中没有正式的供应商接口，因此设备制造商必须更新大量 Android 代码才能将设备更新到新版 Android 系统：

Treble 提供了一个稳定的新供应商接口，供设备制造商访问 Android 代码中特定于硬件的部分，这样一来，设备制造商只需更新 Android 操作系统框架，即可跳过芯片制造商直接提供新的 Android 版本：

HIDL


HAL 接口定义语言（简称 HIDL，发音为“hide-l”）是用于指定 HAL 和其用户之间的接口的一种接口描述语言 (IDL)。HIDL 允许指定类型和方法调用（会汇集到接口和软件包中）。从更广泛的意义上来说，HIDL 是用于在可以独立编译的代码库之间进行通信的系统。

HIDL 旨在用于进程间通信 (IPC)。进程之间的通信经过 Binder 化。对于必须与进程相关联的代码库，还可以使用直通模式（在 Java 中不受支持）。

小结


从以上两个小章节“Project Treble”和“HIDL”可知，Treble 的架构改变建立在 HIDL 的技术之上，也即利用 HIDL 技术实现独立编译的代码库进行通信，从而实现制造商以更低的成本更轻松、更快速地将设备更新到新版 Android 系统。通俗的说是这样，在以往Android更新操作系统，供应商（照相、传感器…）或芯片制造商（高通、MTK…）必须要先进行硬件适配，然后交由制造商（手机品牌）生产手机。这个过程往往比较漫长，也就是为什么 Android 更新版本后，绝大多数手机（Google亲儿子除外）需要很久才能收到系统更新的通知。Treble 就是意在缩短这个过程，HIDL 是基本的技术支撑。

HAL类型


       为了更好地实现模块化，Android 8.0 对 Android 操作系统底层进行了重新架构。作为此变化的一部分，运行 Android 8.0 的设备必须支持绑定式或直通式 HAL：

  • 绑定式 HAL。以 HAL 接口定义语言 (HIDL) 表示的 HAL。这些 HAL 取代了早期 Android 版本中使用的传统 HAL 和旧版 HAL。在绑定式 HAL 中，Android 框架和 HAL 之间通过 Binder 进程间通信 (IPC) 调用进行通信。所有在推出时即搭载了 Android 8.0 或后续版本的设备都必须只支持绑定式 HAL。
  • 直通式 HAL。以 HIDL 封装的传统 HAL 或旧版 HAL。这些 HAL 封装了现有的 HAL，可在绑定模式和 Same-Process（直通）模式下使用。升级到 Android 8.0 的设备可以使用直通式 HAL。

所谓绑定式，仅通过 Binder 化进行传输，这个在 Android AIDL 中已经应用了很久，提供了代码库独立的基本条件。既然是进程间通信，难免会有耗时过程的问题，这对于速度和性能要求特别高地的进程来说，这是不利的，因此可以通过直通式 HAL 来弥补绑定式 HAL 的确定。

必须使用直通式 HAL 的进程：
* android.hardware.graphics.mapper@1.0。将内存映射到其所属的进程中。
* android.hardware.renderscript@1.0。在同一进程中传递项（等同于 openGL）。

HIDL


       HAL 接口定义语言（简称 HIDL，发音为“hide-l”）是用于指定 HAL 和其用户之间的接口的一种接口描述语言 (IDL)。HIDL 允许指定类型和方法调用（会汇集到接口和软件包中）。从更广泛的意义上来说，HIDL 是用于在可以独立编译的代码库之间进行通信的系统。

HIDL 旨在用于进程间通信 (IPC)。进程之间的通信经过 Binder 化。对于必须与进程相关联的代码库，还可以使用直通模式（在 Java 中不受支持）。

HIDL 的演化历程：


HIDL 设计


HIDL 的目标是，框架可以在无需重新构建 HAL 的情况下进行替换。HAL 将由供应商或 SOC 制造商构建，放置在设备的 /vendor 分区中，这样一来，框架就可以在其自己的分区中通过 OTA 进行替换，而无需重新编译 HAL。

软件包


软件包前缀    位置
android.hardware.*    hardware/interfaces/*
android.frameworks.*    frameworks/hardware/interfaces/*
android.system.*    system/hardware/interfaces/*
android.hidl.*    system/libhidl/transport/*
软件包目录中包含扩展名为 .hal 的文件。每个文件均必须包含一个指定文件所属的软件包和版本的 package 语句。文件 types.hal（如果存在）并不定义接口，而是定义软件包中每个接口可以访问的数据类型。

接口定义


除了 types.hal 之外，其他 .hal 文件均定义一个接口。接口通常定义如下：

interface IBar extends IFoo { // IFoo is another interface
    // embedded types
    struct MyStruct {/*...*/};

    // interface methods
    create(int32_t id) generates (MyStruct s);
    close();
};


注册服务


HIDL 接口服务器（实现接口的对象）可注册为已命名的服务。注册的名称不需要与接口或软件包名称相关。如果没有指定名称，则使用名称“默认”；这应该用于不需要注册同一接口的两个实现的 HAL。例如，在每个接口中定义的服务注册的 C++ 调用是：

status_t status = myFoo->registerAsService();
status_t anotherStatus = anotherFoo->registerAsService("another_foo_service");  // if needed

HIDL 接口的版本包含在接口本身中。版本自动与服务注册关联，并可通过每个 HIDL 接口上的方法调用 (android::hardware::IInterface::getInterfaceVersion()) 进行检索。服务器对象不需要注册，并可通过 HIDL 方法参数传递到其他进程，相应的接收进程会向服务器发送 HIDL 方法调用。

发现服务


客户端代码按名称和版本请求指定的接口，并对所需的 HAL 类调用 getService：

// C++
sp<V1_1::IFooService> service = V1_1::IFooService::getService();
sp<V1_1::IFooService> alternateService = 1_1::IFooService::getService("another_foo_service");
// Java
V1_1.IFooService; service = V1_1.IFooService.getService(true /* retry */);
V1_1.IFooService; alternateService = 1_1.IFooService.getService("another", true /* retry */);

每个版本的 HIDL 接口都会被视为单独的接口。因此，IFooService 版本 1.1 和 IFooService 版本 2.2 都可以注册为“foo_service”，并且两个接口上的 getService(“foo_service”) 都可获取该接口的已注册服务。因此，在大多数情况下，注册或发现服务均无需提供名称参数（也就是说名称为“默认”）。

vndservicemanager


以前，Binder 服务通过 servicemanager 注册，其他进程可从中检索这些服务。在 Android O 中，servicemanager 现在专用于框架和应用进程，供应商进程无法再对其进行访问。

不过，供应商服务现在可以使用 vndservicemanager，这是一个使用 /dev/vndbinder（作为构建基础的源代码与框架 servicemanager 相同）而非 /dev/binder 的 servicemanager 的新实例。供应商进程无需更改即可与 vndservicemanager 通信；当供应商进程打开 /dev/vndbinder 时，服务查询会自动转至 vndservicemanager。

vndservicemanager 二进制文件包含在 Android 的默认设备 Makefile 中。

总结


       HIDL 是 Android 底层架构的重大变化，这个变化对 Android 的影响非常大，对 Android 版本 OTA、Android 模块化、Android 底层数据传输都产生深远的影响。以后我会和大家分享一些 HIDL 在 Android 中应用的实例。
