SMBus协议

文章目录

SMBus协议
- 参考资料：
- - 一、 SMBus是I2C协议的一个子集
  - 二、 SMBus协议分析
  - - 2.1 symbols(符号)
    - 2.2 SMBus Quick Command
    - 2.3 SMBus Receive Byte
    - 2.4 SMBus Send Byte
    - 2.5 SMBus Read Byte
    - 2.6 SMBus Read Word
    - 2.7 SMBus Write Byte
    - 2.8 SMBus Write Word
    - 2.9 SMBus Block Read
    - 2.10 SMBus Block Write
    - 2.11 I2C Block Read
    - 2.12 I2C Block Write
    - 2.13 SMBus Block Write - Block Read Process Call
    - 2.14 Packet Error Checking (PEC)
  - 三、SMBus和I2C的建议
致谢

参考资料：

Linux内核文档：Documentation\i2c\smbus-protocol.rst
SMBus协议：
- http://www.smbus.org/specs/
I2CTools: https://mirrors.edge.kernel.org/pub/software/utils/i2c-tools/

一、 SMBus是I2C协议的一个子集

SMBus: System Management Bus，系统管理总线。
SMBus最初的目的是为智能电池、充电电池、其他微控制器之间的通信链路而定义的。
SMBus也被用来连接各种设备，包括电源相关设备，系统传感器，EEPROM通讯设备等等。 SMBus
为系统和电源管理这样的任务提供了一条控制总线，使用 SMBus 的系统，设备之间发送和接收消息都是通过
SMBus，而不是使用单独的控制线，这样可以节省设备的管脚数。

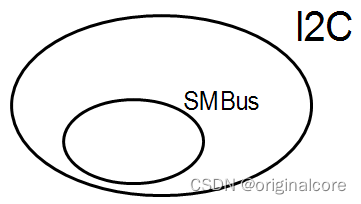

SMBus是基于I2C协议的，SMBus要求更严格，SMBus是I2C协议的子集。

在这里插入图片描述

SMBus有哪些更严格的要求？跟一般的I2C协议有哪些差别？

VDD的极限值不一样
- I2C协议：范围很广，甚至讨论了高达12V的情况
- SMBus：1.8V~5V
最小时钟频率、最大的Clock Stretching
- Clock Stretching含义：某个设备需要更多时间进行内部的处理时，它可以把SCL拉低占住I2C总线
- I2C协议：时钟频率最小值无限制，Clock Stretching时长也没有限制
- SMBus：时钟频率最小值是10KHz，Clock Stretching的最大时间值也有限制
地址回应(Address Acknowledge)
- 一个I2C设备接收到它的设备地址后，是否必须发出回应信号？
- I2C协议：没有强制要求必须发出回应信号
- SMBus：强制要求必须发出回应信号，这样对方才知道该设备的状态：busy，failed，或是被移除了
SMBus协议明确了数据的传输格式
- I2C协议：它只定义了怎么传输数据，但是并没有定义数据的格式，这完全由设备来定义
- SMBus：定义了几种数据格式(后面分析)

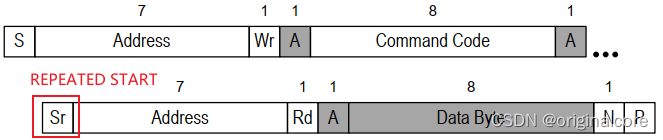

REPEATED START Condition(重复发出S信号)
- 比如读EEPROM时，涉及2个操作：
  - 把存储地址发给设备
  - 读数据
- 在写、读之间，可以不发出P信号，而是直接发出S信号：这个S信号就是REPEATED START
- 如下图所示

在这里插入图片描述

SMBus Low Power Version
- SMBus也有低功耗的版本

二、 SMBus协议分析

对于I2C协议，它只定义了怎么传输数据，但是并没有定义数据的格式，这完全由设备来定义。

对于SMBus协议，它定义了几种数据格式。

注意：

下面文档中的Functionality flag是Linux的某个I2C控制器驱动所支持的功能。
比如Functionality flag: I2C_FUNC_SMBUS_QUICK，表示需要I2C控制器支持SMBus Quick Command

2.1 symbols(符号)

S     (1 bit) : Start bit(开始位)
Sr    (1 bit) : 重复的开始位
P     (1 bit) : Stop bit(停止位)
R/W#  (1 bit) : Read/Write bit. Rd equals 1, Wr equals 0.(读写位)
A, N  (1 bit) : Accept and reverse accept bit.(回应位)
Address(7 bits): I2C 7 bit address. Note that this can be expanded as usual toget a 10 bit I2C address.(地址位，7位地址)
Command Code  (8 bits): Command byte, a data byte which often selects a register onthe device.(命令字节，一般用来选择芯片内部的寄存器)
Data Byte (8 bits): A plain data byte. Sometimes, I write DataLow, DataHighfor 16 bit data.(数据字节，8位；如果是16位数据的话，用2个字节来表示：DataLow、DataHigh)
Count (8 bits): A data byte containing the length of a block operation.(在block操作总，表示数据长度)
[..]:           Data sent by I2C device, as opposed to data sent by the hostadapter.(中括号表示I2C设备发送的数据，没有中括号表示host adapter发送的数据)

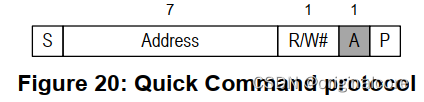

2.2 SMBus Quick Command

在这里插入图片描述

只是用来发送一位数据：R/W#本意是用来表示读或写，但是在SMBus里可以用来表示其他含义。
比如某些开关设备，可以根据这一位来决定是打开还是关闭。

Functionality flag: I2C_FUNC_SMBUS_QUICK

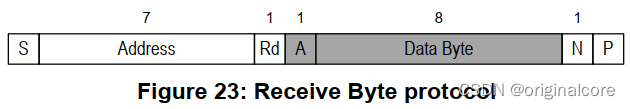

2.3 SMBus Receive Byte

在这里插入图片描述

I2C-tools中的函数：i2c_smbus_read_byte()。

读取一个字节，Host adapter接收到一个字节后不需要发出回应信号(上图中N表示不回应)。

Functionality flag: I2C_FUNC_SMBUS_READ_BYTE

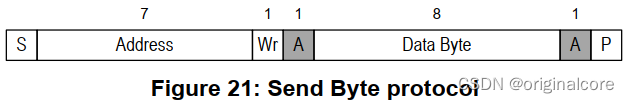

2.4 SMBus Send Byte

在这里插入图片描述

I2C-tools中的函数：i2c_smbus_write_byte()。

发送一个字节。

Functionality flag: I2C_FUNC_SMBUS_WRITE_BYTE

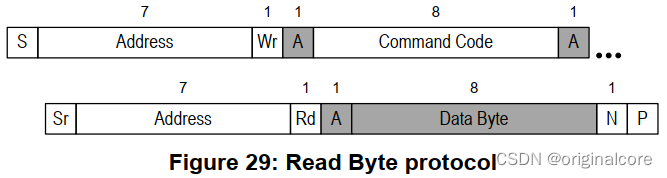

2.5 SMBus Read Byte

在这里插入图片描述

I2C-tools中的函数：i2c_smbus_read_byte_data()。

先发出Command Code(它一般表示芯片内部的寄存器地址)，再读取一个字节的数据。上面介绍的SMBus Receive Byte是不发送Comand，直接读取数据。

Functionality flag: I2C_FUNC_SMBUS_READ_BYTE_DATA

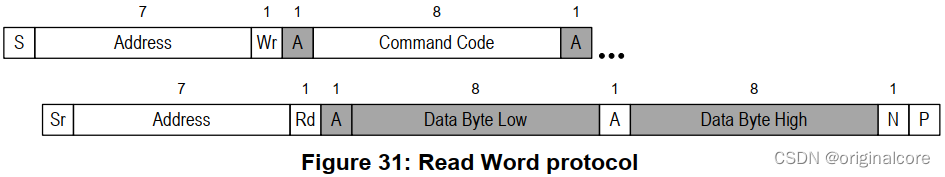

2.6 SMBus Read Word

在这里插入图片描述

I2C-tools中的函数：i2c_smbus_read_word_data()。

先发出Command Code(它一般表示芯片内部的寄存器地址)，再读取2个字节的数据。

Functionality flag: I2C_FUNC_SMBUS_READ_WORD_DATA

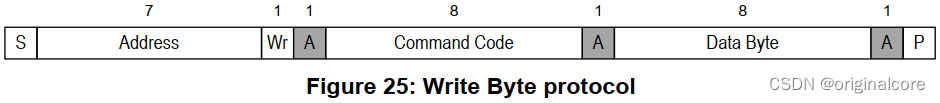

2.7 SMBus Write Byte

在这里插入图片描述

I2C-tools中的函数：i2c_smbus_write_byte_data()。

先发出Command Code(它一般表示芯片内部的寄存器地址)，再发出1个字节的数据。

Functionality flag: I2C_FUNC_SMBUS_WRITE_BYTE_DATA

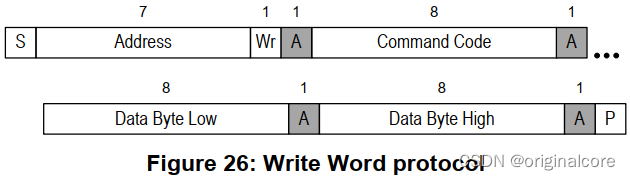

2.8 SMBus Write Word

在这里插入图片描述

I2C-tools中的函数：i2c_smbus_write_word_data()。

先发出Command Code(它一般表示芯片内部的寄存器地址)，再发出1个字节的数据。

Functionality flag: I2C_FUNC_SMBUS_WRITE_WORD_DATA

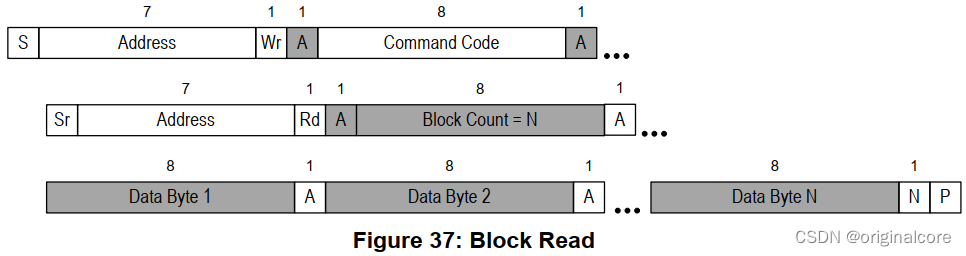

2.9 SMBus Block Read

在这里插入图片描述

I2C-tools中的函数：i2c_smbus_read_block_data()。

先发出Command Code(它一般表示芯片内部的寄存器地址)，再发起度操作：

先读到一个字节(Block Count)，表示后续要读的字节数
然后读取全部数据

Functionality flag: I2C_FUNC_SMBUS_READ_BLOCK_DATA

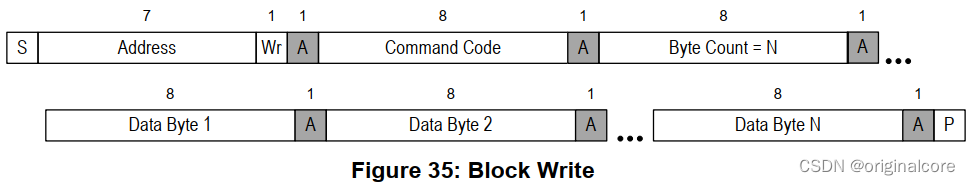

2.10 SMBus Block Write

在这里插入图片描述

I2C-tools中的函数：i2c_smbus_write_block_data()。

先发出Command Code(它一般表示芯片内部的寄存器地址)，再发出1个字节的Byte Conut(表示后续要发出的数据字节数)，最后发出全部数据。

Functionality flag: I2C_FUNC_SMBUS_WRITE_BLOCK_DATA

2.11 I2C Block Read

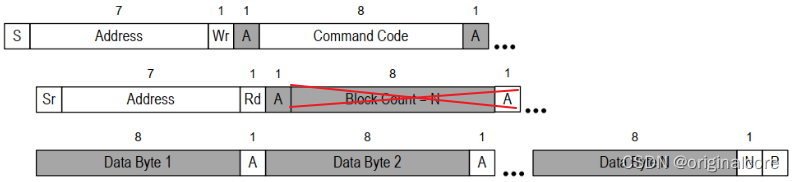

在一般的I2C协议中，也可以连续读出多个字节。它跟SMBus Block Read的差别在于设备发出的第1个数据不是长度N，如下图所示：

I2C-tools中的函数：i2c_smbus_read_i2c_block_data()。

先发出Command Code(它一般表示芯片内部的寄存器地址)，再发出1个字节的Byte Conut(表示后续要发出的数据字节数)，最后发出全部数据。

Functionality flag: I2C_FUNC_SMBUS_READ_I2C_BLOCK

2.12 I2C Block Write

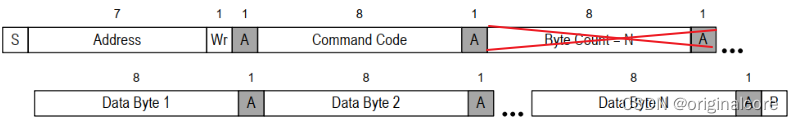

在一般的I2C协议中，也可以连续发出多个字节。

它跟SMBus Block Write的差别在于发出的第1个数据不是长度N，如下图所示：

在这里插入图片描述

I2C-tools中的函数：i2c_smbus_write_i2c_block_data()。

先发出Command Code(它一般表示芯片内部的寄存器地址)，再发出1个字节的Byte Conut(表示后续要发出的数据字节数)，最后发出全部数据。

Functionality flag: I2C_FUNC_SMBUS_WRITE_I2C_BLOCK

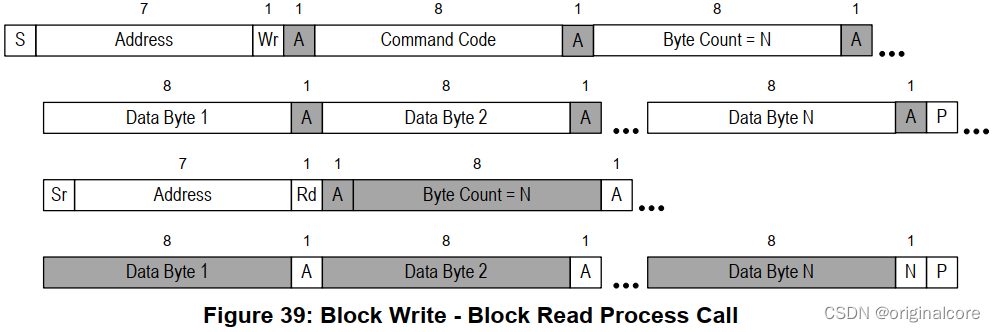

2.13 SMBus Block Write - Block Read Process Call

在这里插入图片描述

读一块数据。

Functionality flag: I2C_FUNC_SMBUS_BLOCK_PROC_CALL

2.14 Packet Error Checking (PEC)

PEC是一种错误校验码，如果使用PEC，那么在P信号之前，数据发送方要发送一个字节的PEC码(它是CRC-8码)。

以SMBus Send Byte为例，下图中，一个未使用PEC，另一个使用PEC：

在这里插入图片描述

三、SMBus和I2C的建议

因为很多设备都实现了SMBus，而不是更宽泛的I2C协议，所以优先使用SMBus。
即使I2C控制器没有实现SMBus，软件方面也是可以使用I2C协议来模拟SMBus。所以：Linux建议优先使用SMBus。
