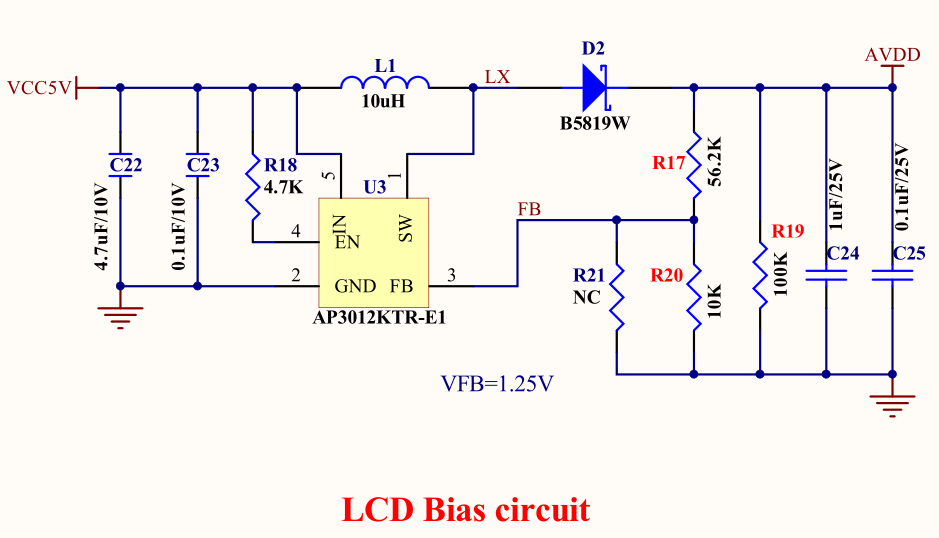

此电路可以输出AVDD电压：1.25*（56.2+10）/10=8.275V



LX用于VGH  、 VGL：为了理解方便，下面将LX视为：0到10V，100khz，100%占空比的方波输出，二极管的压差视为VF=1V

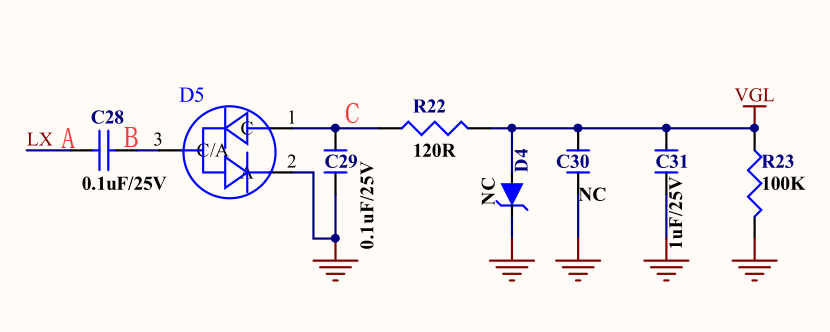

VGL解析：



输出波形：

1、LX先对C28充电：A:10V  B:1V；

2、LX输出0V时：由于电容两端的电压不能突变，则A=0V，B= -9V，则C点电压为-8V，C29充电；

3、LX输出10V时：A = 10V，B = 1V，C29放电维持C点电压为-8V。

4、如此重复，C点电压会维持在-8V。

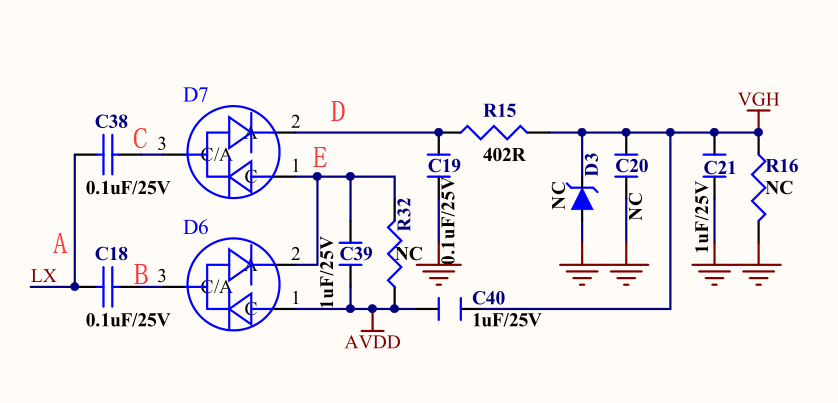

VGH解析：（LX为10V方波、AVDD为5V）





输出波形：

LX     A     B      E     C      D

0       0     4       3      2       1

10   10    14     13    12     11

0       0     4      13    12     11

10   10    14     13    22     21

0       0     4      13    12     21

10   10    14     13    22     21

0       0     4      13    12     21

、、、如此往复输出21V
————————————————
