串口通讯理解

机器的通信方式有两种，分别是并行通信与串行通信

并行通信：并行通信是指多比特数据同时通过并行线进行传送，这样数据传送速度大大提高，但并行传送的线路长度受到限制，因为长度增加，干扰就会增加，数据也就容易出错。

串行通信：串行通信是指使用一条数据线，将数据一位一位地依次传输，每一位数据占据一个固定的时间长度。其只需要少数几条线就可以在系统间交换信息，特别适用于计算机与计算机、计算机与外设之间的远距离通信。

异步串行通信：异步串行通信是指通信双方以一个字符（包括特定附加位）作为数据传输单位且发送方传送字符的间隔时间不一定，具有不规则数据段传送特性的串行数据传输。

同步串行通信：同步串行通信是指在约定的通信速率下（即相同波特率），发送端和接收端的时钟信号频率和相位始终保持一致（同步），这就保证了通信双方在发送和接收数据时具有完全一致的定时关系。

比特率(Bitrate) 来表示，即每秒钟传输的二进制位数，单位为比特每秒(bit/s)。

“波特率”(Baudrate)，它表示每秒钟传输了多少个码元。而码元是通讯信号调制的概念，通讯中常用时间间隔相同的符号来表示一个二进制数字，这样的信号称为码元。

波特率与比特率的关系为：比特率=波特率X单个调制状态对应的二进制位数。

因为很多常见的通讯中一个码元都是表示两种状态，人们常常直接以波特率来表示比特率

串口通讯的数据包由发送设备通过自身的TXD 接口传输到接收设备的RXD 接口。在串口通讯协议中，规定了数据包的内容，它由起始位、主体数据、校验位以及停止位组成，通讯双方的数据包格式要约定一致才能正常收发数据。

起始位占1位，为逻辑0。数据位占5 ~ 8位，可配置。校验位占1位，可配置为奇校验、偶校验、无校验，停止位的值为逻辑1。

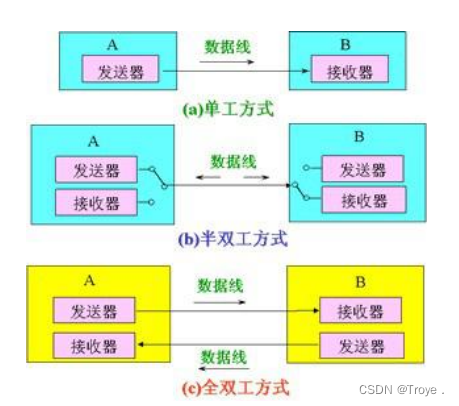

串口通信即可以实现半双工，也可以实现全双工

单工：数据传输只支持数据在一个方向上传输

半双工：允许数据在两个方向上传输。但是，在某一时刻，只允许数据在一个方向上传输

全双工：允许数据同时在两个方向上传输

TTL 标准

理想状态下，使用5V 表示二进制逻辑“1”，使用0V 表示逻辑“0”.

UART

UART(Universal Asynchronous Receiver Transmitter：通用异步收发器)，是电脑硬件的一部分，它把将要传输的资料在串行通信与并行通信之间加以转换，UART通常被集成于其他通讯接口的连接上。UART即我们通常说的“串口”。该总线有两条数据线，可以实现全双工的发送和接收，在嵌入式系统中常用于主机与辅助设备之间的通信。

UART进行串口通信使用TTL电平。5V工作电压的MCU，使用0 ~ 0.5V表示逻辑0，2.5V ~ 5V表示逻辑1；3.3V工作电压的MCU，使用0 ~ 0.5V表示逻辑0，2.5V ~ 3.3V表示逻辑1。5V的MUC不能与3.3V的MCU直接连接。

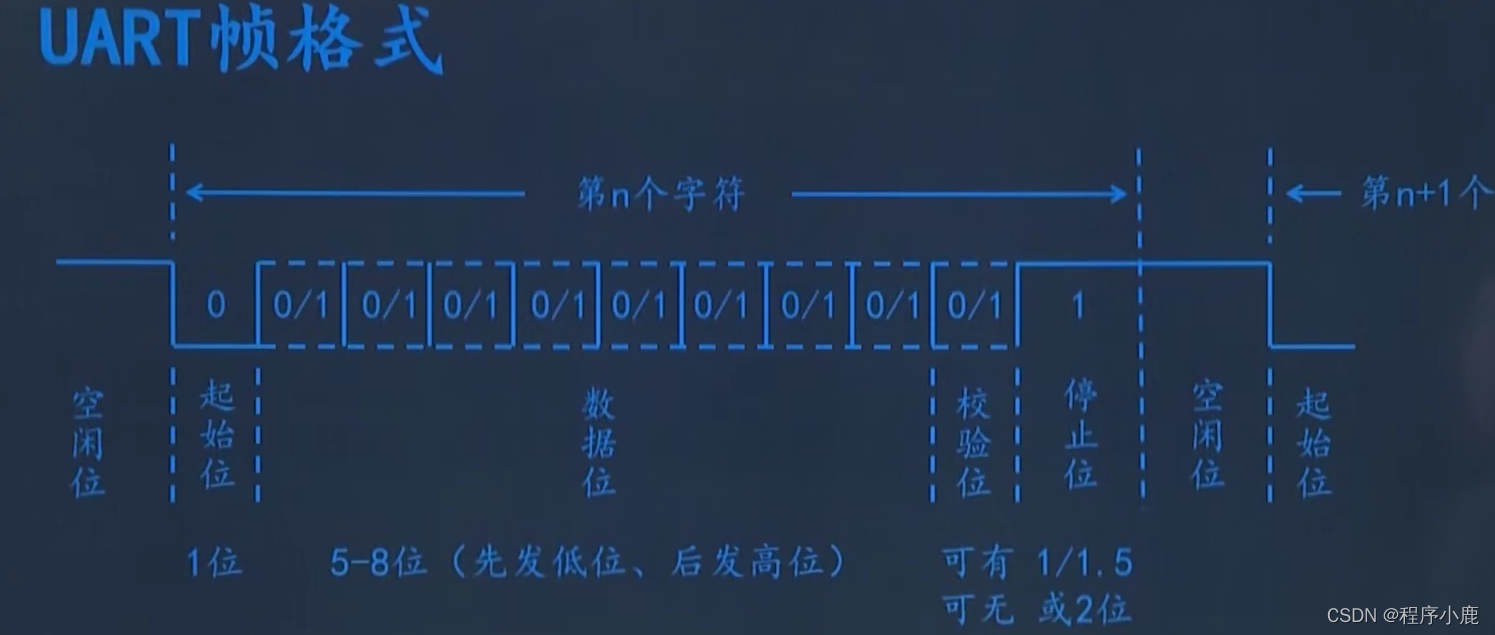

空闲位：不进行传输数据时，默认为逻辑1，为高电平；

起始位：先发出一个逻辑“0”，表示消息帧的开始；

数据位：紧接着起始位之后，可由5~8位组成，通常传输8位即一个字节。先发送数据的低位，后发送数据的高位；

奇偶校验位：紧接着数据位后面（可有可无），使得“1”的位数应为偶数（偶校验）或奇数（奇校验），校验数据传输是否正确；

停止位：它是消息传输结束的标志，它可以是1位、1.5位、2位的高电平，由于数据是在传输线上定时的，并且每一个设备有其自己的时钟，很可能在通信中两台设备间出现了小小的不同步。因此停止位不仅仅是表示传输的结束，并且提供计算机校正时钟同步的机会。

波特率：是衡量数据传输速率的指标，表示每秒钟传输的位数。例如设置串口的波特率为9600，则表示是1s传输9600个bit的数据，则传送每个位的时间为 1s / 9600 ≈ 104us，从而区分消息帧中每个位传输的数据；

缺点：UART一般直接使用TTL信号来表示0和1，但TTL信号抗干扰能力较差，数据在传输过程中很容易出错；且TTL信号的通信距离也很短；

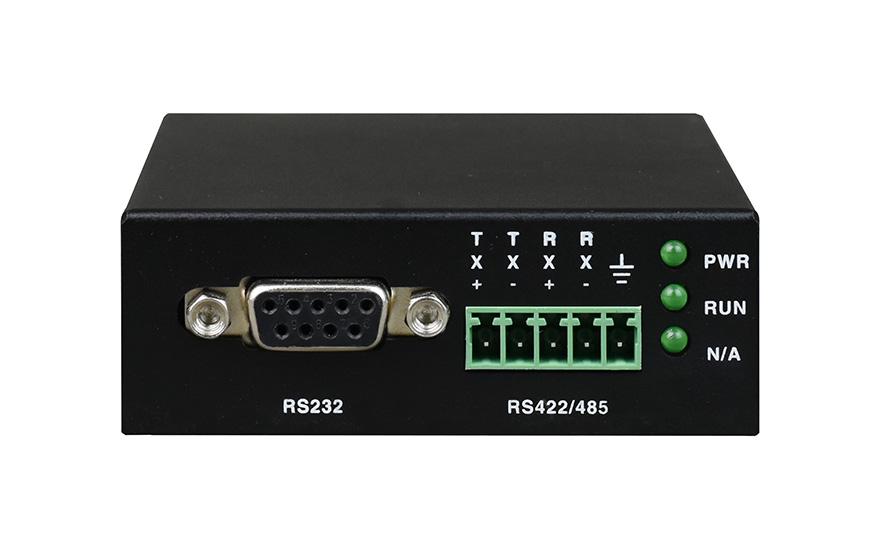

RS232

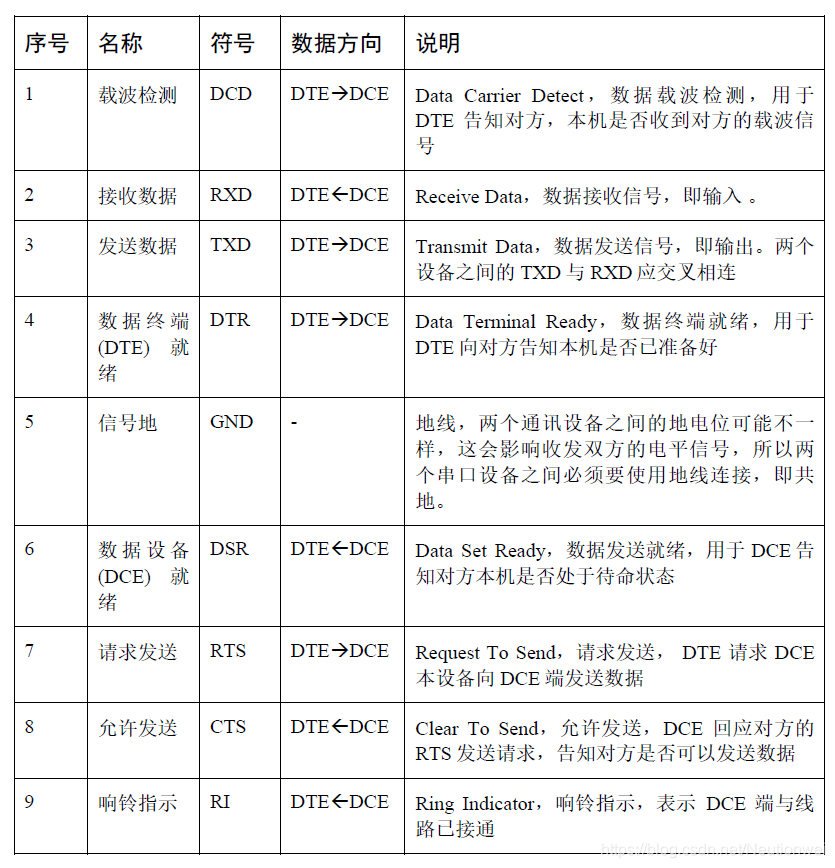

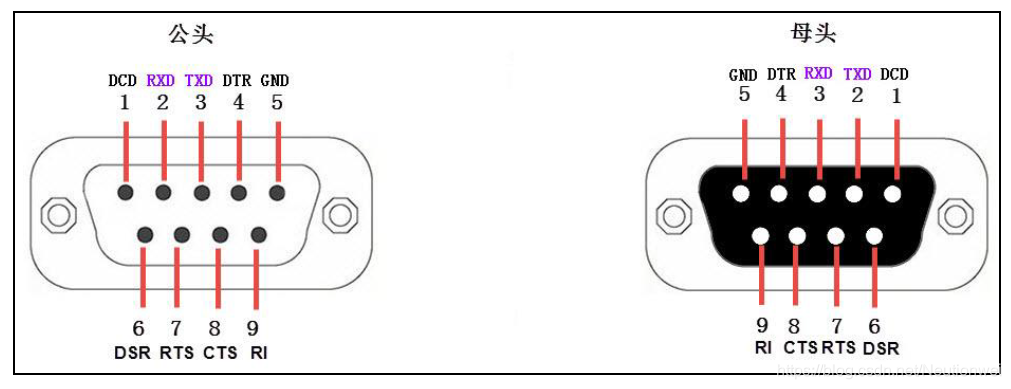

在目前的其它工业控制使用的串口通信中，一般只使用RXD、TXD 以及GND 三条信号线，直接传输数据信号，而RTS、CTS、DSR、DTR 及DCD 信号都被裁剪掉了，这主要是考虑到近程通信与远程通信问题。

特性：

工作方式：单端（非平衡）

节点数：点对点通讯（1收1发）

最大传输距离：50ft （ 50 * 0.3048 = 15.24m）

最大传输速率：20kbit/s

连接方式：点对点（全双工）

电气特性：-3V ~ -15V表示逻辑1，3V ~ 15V表示逻辑0

常用芯片有max232、SP232等

缺点：通信距离短，速率低，而且只能点对点通信，无法组建多机通信系统，且容易受外界电气干扰导致信息传输错误。

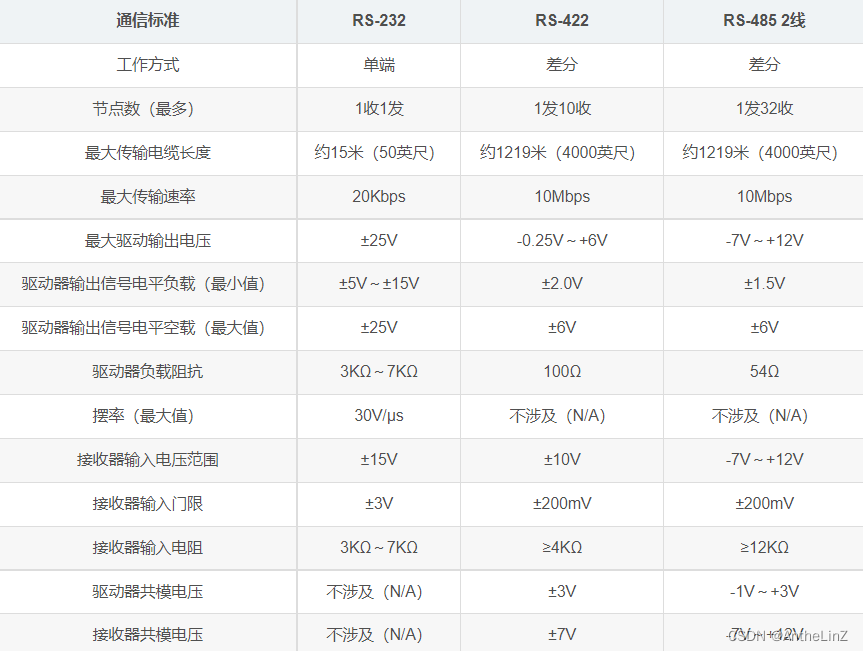

RS-485

标准运行连接多个收发器，即具有多站能力，增加了多点、双向的通信能力

RS-485采用平衡发送和差分接收，因此具有抑制共模干扰的能力。

RS485有两线制和四线制两种接线，四线制只能实现点对点的通信方式，现很少采用，多采用的是两线制接线方式，这种接线方式为总线拓扑结构，在同一总线上最多可以挂接32个节点。

采用两线半双工传输，最大速率10Mb/s，电平逻辑是两线的电平差来决定的，提高抗干扰能力，传输距离长(几十米到上千米)。

特性：

工作方式：差分（平衡）；

节点数：点对多通讯（1发32收）；

最大传输距离：4000ft （ 4000 * 0.3048 = 1219.2m）；

最大传输速率：10Mbit/s；

连接方式：多点对多点（两线制，半双工）；

电气特性：2V ~ 6V表示逻辑1，-2V ~ -6V表示逻辑0；

具体编程

在32位的Windows系统中，串口和其它通信设备是作为文件处理的。串口的打开、关闭、读取和写入所用的函数与操作文件的函数完全一致。

打开串口

CreateFile()为读访问、写访问或读写访问“打开”串口。返回一个句柄、

HANDLE CreateFile
(LPCTSTR lpszName,DWORD fdwAccess,DWORD fdwShareMode,LPSECURITY_ATTRIBUTES lpsa,DWORD fdwCreate,DWORD fdwAttrsAndFlags,HANDLE hTemplateFile)

lpszName：指定要打开的串口逻辑名，用字符串表示，如“COM1”和“COM2”分别表示串口1和串口2。

·fdwAccess：用来指定串口访问的类型。与文件一样，串口也是可以被打开以供读取、写入或者两者兼有。因为大部分串口通信都是双向的，因此常常在设置中将两个标识符连接起来使用。如：

fdwAccess = GENERIC_READ | GENERIC_WRITE;

·fdwShareMode：指定该端口的共享属性。对于不能共享的串口，它必须设置为0。如果在当前的应用程序调用CreateFile()时，另一个应用程序已经打开了串口，该函数就会返回错误代码，原因是两个应用程序不能共享一个端口。

·Ipsa：引用安全性属性结构（SECURITY_ARRTIBUTES）。将该参数设置为NULL将为该端口分配缺省的安全性属性。

·fdwCreate：指定如果CreateFile()正在被已有的文件调用时应采取的动作。因为串口总是存在，fdwCreate必须设置成OPEN_EXISTING。该标志告诉Windows不用企图创建新端口，而是打开已经存在的端口

fdwAttrsAndFlags：描述了端口的各种属性。对于文件来说，有可能具有很多属性，但对于串口，异步设置为FILE_FLAG_OVERLAPPED。同步设置为0.

·hTemplateFile：指向模板文件的句柄，当端口处于打开状态时，不使用该参数，因而必须置成0。

//同步方式hCom = CreateFileA(portname, //串口名GENERIC_READ | GENERIC_WRITE, //支持读写0, //独占方式，串口不支持共享NULL,//安全属性指针，默认值为NULLOPEN_EXISTING, //打开现有的串口文件0, //0：同步方式，FILE_FLAG_OVERLAPPED：异步方式NULL);//用于复制文件句柄，默认值为NULL，对串口而言该参数必须置为NULL

关闭串口

只需要调用CloseHandle()函数关闭由CreateHandle()函数返回得句柄即可。

设置缓冲区

通过调用SetupComm()实现其它初始化工作。也可以不调用SetupComm()函数，Windows系统也会分配缺省的发送和接收缓冲区。

BOOL SetupComm
(HANDLE hFile, // 通信设备句柄DWORD dwInQueue, // 输入缓冲区大小DWORD dwOutQueue // 输出缓冲区大小
);

BOOL PurgeComm
(HANDLE hFile,  // 返回的句柄DWORD dwFlags  // 执行的动作
);

参数hFile指向由CreateFile函数返回的句柄，dwFlags表示执行的动作，这个参数可以是表表5中的任一个。参数hFile指向由CreateFile函数返回的句柄，可以调用GetLastError()函数获得进一步的错误信息。

值	描述
PURGE_TXABORT	即使发送操作没有完成，也终止所有的重叠发送操作，立即返回
PURGE_RXABORT	即使接收操作没有完成，也终止所有的重叠接收操作，立即返回
PURGE_TXCLEAR	清除发送缓冲区
PURGE_RXCLEAR	清除接收缓冲区

BOOL FlushFileBuffers
(HANDLE hFile  // 函数打开的句柄
);

如果要保证缓冲区的所有字符都被发送，应该调用FlushFileBuffer()函数。该函数只受流量控制的支配，不受超时控制的支配，它在所有的写操作完成后才返回。

获取配置

使用GetCommState()函数获取串口的当前配置。

BOOL GetCommState
(HANDLE hFile, // 通信设备句柄LPDCB lpDCB   // 指向device-control block structure的指针
);

如果GetCommState()函数调用成功，则返回值不为零。若函数调用失败，则返回值为零，如果想得到进一步的错误信息，可以调用GetLastError()函数来获取。

使用GetCommState()函数获取串口的当前配置

设置配置

调用SetCommState()函数配置修改过的DCB来配置端口。

BOOL SetCommState
(HANDLE hFile, // 已打开的串口的句柄LPDCB lpDCB  // 指向DCB结构的指针
);

DCB结构的主要参数说明如下：

·DCBLength: 一字节为单位指定的DCB结构的大小。

·Baudrate: 用于指定串口设备通信的数据传输速率，它可以是实际的数据传输速率数值，也可以是下列数据之一：CBR_110, CBR_19200, CBR_300, CBR_38400, CBR_600, CBR_56000, CBR_1200, CBR_57600, CBR_2400, CBR_115200, CBR_4800, CBR_12800, CBR_9600, CBR_25600, CBR_14400。

·fBinary: 指定是否允许二进制。Win32API不支持非二进制传输，因此这个参数必须设置为TRUE，如果设置为FALSE则不能正常工作。

·fParity: 指定是否允许奇偶校验，如果这个参数设置为TRUE，则执行奇偶校验并报告错误信息。

·fOutxCtsFlow: 指定CTS是否用于检测发送流控制。当该成员为TRUE，而CTS为OFF时，发送将被挂起，直到CTS置ON。

·fOutxDsrFlow: 指定DSR是否用于检测发送流控制，当该成员为TRUE，而DSR为OFF时，发送将被挂起，直到DSR置ON。

·fDtrControl: 指定DTR流量控制，可以是表1中的任一值。

值	功能描述
DTR_CONTROL_DISABLE	禁止DTR线，并保持禁止状态
DTR_CONTROL_ENABLE	允许DTR线，并保持允许状态
DTR_CONTROL_HANDSHAKE	允许DTR握手，如果允许握手，则不允许应用程序使用EscapeCommFunction函数调整线路

·fDsrSensitivity: 指定通信驱动程序对DTR信号线是否敏感，如果该位置设为TRUE时，DSR信号为OFF，接收的任何字节将被忽略。

·fTXContinueOnXoff: 指定当接收缓冲区已满，并且驱动程序已经发送出XoffChar字符时发送是否停止。当该成员为TRUE时，在接收缓冲区内接收到了缓冲区已满的字节XoffLim，并且驱动程序已经发送出XoffChar字符终止接收字节之后，发送继续进行。该成员为FALSE时，接收缓冲区接收到代表缓冲区已空的字节XonLim，并且驱动程序已经发送出恢复发送的XonChar字符后，发送可以继续进行。

·fOutX: 该成员为TRUE时，接收到XoffChar之后停止发送，接收到XonChar之后发送将重新开始。

·fInX: 该成员为TRUE时，接收缓冲区内接收到代表缓冲区满的字节XoffLim之后，XoffChar发送出去，接收缓冲区接收到代表缓冲区已空的字节XonLim之后，XonChar发送出去。

·fErrorChar: 当该成员为TRUE，并且fParity为TRUE时，就会用ErrorChar成员指定的字符来代替奇偶校验错误的接收字符。

·fNull: 指明是否丢弃接收到的NULL( ASCII 0 )字符，该成员为TRUE时，接收时去掉空（零值）字节；反之则不丢弃。

表2 RTS 流量控制

值	功能描述
RTS_CONTROL_DISABLE	打开设备时禁止RTS线，并保持禁止状态
RTS_CONTROL_ENABLE	打开设备时允许RTS线，并保持允许状态
DTR_CONTROL_HANDSHAKE	允许握手。在接收缓冲区小于半满时将RTS 置为ON，在接收缓冲区超过3/4时将RTS置为OFF。如果允许握手，则不允许应用程序使用EscapeCommFunction函数调整线路
DTR_CONTROL_TOGGLE	当发送的字节有效，将RTS置为 ON，发送完缓冲区的所有字节后， RTS置为OFF

·fRtsControl: 指定 RTS 流量控制，可以取表2中的值。0值和DTR_CONTROL_HANDSHAKE等价。

·fAbortOnError: 如果发送错误，指定是否可以终止读、写操作。如果该位为TRUE，当发生错误时，驱动程序以出错状态终止所有的读写操作。只有当应用程序调用ClearCommError()函数处理后，串口才能接收随后的通信操作。

·fDummy2: 保留的位，没有使用。

·wReserved：没有使用，必须为零。

·XonLim: 指定在XOFF字符发送之前接收到缓冲区中可允许的最小字节数。

·XoffLim: 指定在XOFF字符发送之前缓冲区中可允许的最小可用字节数

·ByteSize: 指定端口当前使用的数据位数。

·Parity: 指定端口当前使用的奇偶校验方法。它的可能值如表3所示。

·StopBits: 指定串口当前使用的停止位数，可能值如表4所示。

表3 奇偶校验方法

值	功能描述
EVENPARITY	偶校验
MARKPARITY	标号校验
NOPARITY	无校验
ODDPARITY	奇校验
SPACEPARITY	空格效益

表4 停止位数描述

值	功能描述
ONESTOPBIT	1位停止位
ONE5STOPBITS	1.5位停止位
TWOSTOPBITS	2位停止位

·XonChar: 指明发送和接收的XON字符值，它表明允许继续传输。

·XoffChar: 指明发送和接收的XOFF字符值，它表示暂停数据传输。

·ErrorChar: 本字符用来代替接收到的奇偶校验发生错误的字符。

·EofChar: 用来表示数据的结束。

·EvtChar: 事件字符。当接收到此字符的时候，会产生一个事件。

·wReserved1: 保留的位，没有使用。

    // 配置参数 DCB p;memset(&p, 0, sizeof(p));p.DCBlength = sizeof(p);p.BaudRate = baudrate; // 波特率p.ByteSize = databit; // 数据位switch (parity) //校验位{case 0:p.Parity = NOPARITY; //无校验break;case 1:p.Parity = ODDPARITY; //奇校验break;case 2:p.Parity = EVENPARITY; //偶校验break;case 3:p.Parity = MARKPARITY; //标记校验break;}switch (stopbit) //停止位{case 1:p.StopBits = ONESTOPBIT; //1位停止位break;case 2:p.StopBits = TWOSTOPBITS; //2位停止位break;case 3:p.StopBits = ONE5STOPBITS; //1.5位停止位break;}if (!SetCommState(hCom, &p)){// 设置参数失败return false;}

超时设置

超时结构直接影响读和写的操作行为。当事先设定的超时间隔消逝时，ReadFile() 、ReadFileEx()、 WriteFile()和 WriteFileEx()操作仍未结束，那么超时设置将无条件结束读写操作，而不管是否已读出或已写入指定数量的字符。

在读或写操作期间发生的超时将不按错误处理，即读或写操作返回指定成功的值。对于同步读或写操作，实际传输的字节数由ReadFile()和Write()函数报告。对于异步操作，则有OVERLAPPED结构来获取。

如果欲获得当前超时参数，应用程序可以调用GetCommTimeouts()函数

BOOL GetCommTimeouts
(HANDLE hFile,LPCOMMTIMEOUTS lpCommTimeouts
);

如果要设置或改变原来的超时参数，应用程序可以调用SetCommTimeouts()函数

BOOL SetCommTimeouts
(HANDLE hFile,LPCOMMTIMEOUTS lpCommTimeouts
);

typedef struct_COMMTIMEOUTS{DWORD ReadIntervalTimeout;DWORD ReadTotalTimeoutMultiplier;DWORD ReadTotalTimeoutConstant;DWORD WriteTotalTimeoutMultiplier;DWORD WriteTotalTimeoutConstant;
} COMMTIMEOUTS,*LPCOMMTIMEOUTS;

ReadIntervalTimeout：以ms为单位指定通信线路上两个字符到达之间的最大时间间隔。在ReadFile()操作期间，从接收到第一个字符时开始计时。如果任意两个字符到达之间的时间间隔超过这个最大值，则ReadFile()操作完成，并返回缓冲数据。如果被置为0，则表示不使用间隔超时。

·ReadTotalTimeoutMultiplier：以ms为单位指定一个系数，该系数用来计算读操作的总超时时间。

·ReadTotalTimeoutConstant：以ms为单位指定一个常数，该常数也用来计算读操作的总超时时间。

·WriteTotalTimeoutMultiplier：以ms为单位指定一个系数，该系数用来计算写操作的总超时时间。

·WriteTotalTimeoutConstant：以ms为单位指定一个常数，该常数也用来计算写操作的总超时时间。

Windows使用下面的式子计算总超时时间：

ReadTotalTimeout=( ReadTotalTimeoutMultiplier*bytes_to_read )+ ReadTotalTimeoutConstant;

WriteTotalTimeout=( WriteTotalTimeoutMultiplier*bytes_to_write )+ WriteTotalTimeoutConstant;

//超时处理,单位：毫秒//总超时＝时间系数×读或写的字符数＋时间常量COMMTIMEOUTS TimeOuts;TimeOuts.ReadIntervalTimeout = 1000; //读间隔超时TimeOuts.ReadTotalTimeoutMultiplier = 500; //读时间系数TimeOuts.ReadTotalTimeoutConstant = 5000; //读时间常量TimeOuts.WriteTotalTimeoutMultiplier = 500; // 写时间系数TimeOuts.WriteTotalTimeoutConstant = 2000; //写时间常量SetCommTimeouts(hCom, &TimeOuts);

读串口

程序可以使用Win32API ReadFile()函数或者ReadFileEx()函数从串口中读取数据。ReadFile()函数对同步或异步操作都支持，而ReadFileEx()只支持异步操作。这两个函数都受到函数是否异步操作、超时操作等有关参数的影响和限定。

BOOL ReadFile
(HANDLE hFile,      // 指向标识的句柄LPVOID lpBuffer,    // 指向一个缓冲区DWORD nNumberOfBytesToRead, // 读取的字节数LPDWORD lpNumberOfBytesRead, // 指向调用该函数读出的字节数LPOVERLAPPED lpOverlapped   // 一个OVERLAPPED的结构
);

·hFile：指向标识的句柄。对串口来说，就是由CreateFile函数返回的句柄。该句柄必须拥有GENERIC_READ的权限。

·lpBuffer：指向一个缓冲区，该缓冲区主要用来存放从串口设备中读取的数据。

·nNumberOfBytesToRead：指定要从串口设备读取的字节数。

·lpNumberOfBytesRead：指向调用该函数读出的字节数。ReadFile()在读操作前，首先将其设置为0。Windows NT/2000中当lpOverlapped没有设置时，lpNumberOfBytesRead必须设置。当lpOverlapped设置时，lpNumberOfBytesRead可以不设置。这是可以调用GetOverlappedResult()函数获取实际的读取数值。Windows 9x中这个参数一定要设置。

·lpOverlapped：是一个OVERLAPPED的结构，该结构将在后面介绍。如果hFile以FILE_FLAG_OVERLAPPED方式常见，则需要此结构；否则，不需要此结构。

需要注意的是如果该函数因为超时而返回，那么返回值是TRUE。参数lpOverlapped 在操作时应该指向一个OVERLAPPED的结构，如果该参数为NULL ，那么函数将进行同步操作，而不管句柄是否是由 FILE_FLAG_OVERLAPPED 标志建立的。当ReadFile返回FALSE时，不一定就是操作失败，线程应该调用GetLastError函数分析返回的结果。例如，在重叠操作时如果操作还未完成函数返回，那么函数就返回FALSE，而且GetLastError函数返回ERROR_IO_PENDING。

写串口操作

可以使用Win32API函数WriteFile() 或者WriteFileEx()向串口中写数据。WriteFile()函数对同步或异步操作都支持，而WriteFileEx()只支持异步操作。这两个函数都受到函数是否异步操作、超时操作等有关参数的影响和限定。

BOOL WriteFile
(HANDLE hFile,      // 指向标识的句柄LPCVOID lpBuffer,    // 指向一个缓冲区DWORD nNumberOfBytesToWrite, // 指定要向串口设备写入的字节数LPDWORD lpNumberOfBytesWritten, // 指向调用该函数已写入的字节数LPOVERLAPPED lpOverlapped   // 一个OVERLAPPED的结构
);

·hFile：指向标识的句柄。对串口来说，就是由CreateFile函数返回的句柄。该句柄必须拥有GENERIC_WRITE的权限。

·lpBuffer：指向一个缓冲区，该缓冲区主要用来存放待写入串口设备的数据。

·nNumberOfBytesToWrite：指定要向串口设备写入的字节数。

·lpNumberOfBytesWritten：指向调用该函数已写入的字节数。WriteFile()在写操作前，首先将其设置为0。Windows NT/2000中当lpOverlapped没有设置时，lpNumberOfBytesWritten必须设置。当lpOverlapped设置时，lpNumberOfBytesWritten可以不设置。这是可以调用GetOverlappedResult()函数获取实际的读取数值。Windows 9x中这个参数一定要设置。

·lpOverlapped：是一个OVERLAPPED的结构，该结构将在后面介绍。如果hFile以FILE_FLAG_OVERLAPPED方式常见，则需要此结构；否则，不需要此结构。

如果函数调用成功，则返回值不为零；若函数调用失败，则返回值为零。调用GetLastError()函数可以获得进一步的出错信息。

通信状态和通信错误

如果在串口通信中发生错误，如发生中断，奇偶错误等，I/O操作将会终止。如果程序要进一步执行I/O操作，必须调用ClearCommError()函数。ClearCommError()函数有两个作用：第一个作用是清除错误条件；第二个作用是确定串口通信状态。ClearCommError()函数的声明如下：

BOOL ClearCommError

(

HANDLE hFile,

LPDWORD lpErrors,

LPCOMSTAT lpStat

);

其中主要参数介绍如下：

·hFile ：标识通信设备，CreateFile()函数返回该句柄。

·lpErrors：指向用一个指明错误类型的掩码填充的32位变量。该参数可以是表6中各值的组合。

·lpStat：指向一个COMSTAT结构，该结构接收设备的状态信息。如果lpStat参数不设置，则没有设备状态信息被返回。

表6 通信错误列表

值	描述
CE_BREAK	硬件检测到一个中断条件
CE_FRAME	硬件检测到一个帧出错
CE_IOE	发生I/O错误
CE_MODE	模式出错，或者是句柄无效
CE_OVERRUN	超速错误
CE_RXOVER	接收缓冲区超限，或者是输入缓冲区中没有空间，或者实在文件结束符（EOF）接收后接收到一个字符
CE_RXPARITY	奇偶校验错误
CE_TXFULL	发送缓冲区满
CE_DNS	没有检测到并行设备
CE_OOP	并行设备缺纸
CE_PTO	并行设备发生超时错误

如果该函数调用成功，则返回值不为零；若函数调用失败，则返回值为零。调用GetLastError()函数可以获得进一步的出错信息。在同步操作时，可以调用ClearCommError()函数来确定串口的接收缓冲区处于等待状态的字节数，而后可以使用ReadFile()或者WriteFile()函数一次读写完。

COMSTAT结构存放有关通信设备的当前信息。该结构内容由ClearCommError()函数填写。COMSTAT结构声明如下:

typedef struct_COMSTAT

(

DWORD fCtsHold: 1;

DWORD fDsrHold: 1;

DWORD fRlsdHold: 1;

DWORD fXoffSent: 1;

DWORD fEof: 1;

DWORD fTxim: 1;

DWORD fReserved: 25;

DWORD cbInQue;

DWORD cbOutQue;

} COMSTAT,*LPCOMSTAT;

其中主要参数介绍如下：

·fCtsHold：指明是否等待CRS信号，如果为1，则发送等待。

·fDsrHold：指明是否等到DRS信号，如果为1，则发送等待。

·fRlsdHold：指明是否等待RLSD信号，如果为1，则发送等待。

·fXoffSent：指明收到XOFF字符后发送是否等待。如果为1，则发送等待。如果把XOFF字符发送给一系统时，该系统就把下一个字符当成XON，而不管实际字符是什么，此时发送将停止。

·fEof：EOF字符送出。

·fTxim：指明字符是否正等待被发送，如果为1，则字符正等待被发送。

·fReserved：系统保留。

·cbInQue：指明串行设备接收到的字节数。并不是指ReadFile操作要求读的字节数。

·cbOutQue：指明发送缓冲区尚未发送的字节数。如果进行不重叠写操作时值为0。

代码示例

#ifndef _WZSERIALPORT_H
#define _WZSERIALPORT_H
#include<iostream>
#include <string>
#include <vector>
using namespace std;class WZSerialPort
{
public:WZSerialPort();~WZSerialPort();// 打开串口,成功返回true，失败返回false// portname(串口名): 在Windows下是"COM1""COM2"等，在Linux下是"/dev/ttyS1"等// baudrate(波特率): 9600、19200、38400、43000、56000、57600、115200 // parity(校验位): 0为无校验，1为奇校验，2为偶校验，3为标记校验// databit(数据位): 4-8，通常为8位// stopbit(停止位): 1为1位停止位，2为2位停止位,3为1.5位停止位// synchronizable(同步、异步): 0为异步，1为同步//在这里已经对配置进行了初始化，你们可以自己改配置使用bool open(const char* portname, int baudrate = 115200, char parity = 0, char databit = 8, char stopbit = 1, char synchronizeflag = 1);//关闭串口，参数待定void close();//发送数据或写数据，成功返回发送数据长度，失败返回0int send(string dat);//接受数据或读数据，成功返回读取实际数据的长度，失败返回0string receive();//vector<unsigned char> revcmsg;private:int pHandle[16];char synchronizeflag;};#endif


#include "client.h"#include <stdio.h>
#include <string.h>#include <WinSock2.h>
#include <windows.h>WZSerialPort::WZSerialPort()
{}WZSerialPort::~WZSerialPort()
{}bool WZSerialPort::open(const char* portname,int baudrate,char parity,char databit,char stopbit,char synchronizeflag)
{this->synchronizeflag = synchronizeflag;HANDLE hCom = NULL;if (this->synchronizeflag){//同步方式hCom = CreateFileA(portname, //串口名GENERIC_READ | GENERIC_WRITE, //支持读写0, //独占方式，串口不支持共享NULL,//安全属性指针，默认值为NULLOPEN_EXISTING, //打开现有的串口文件0, //0：同步方式，FILE_FLAG_OVERLAPPED：异步方式NULL);//用于复制文件句柄，默认值为NULL，对串口而言该参数必须置为NULL}else{//异步方式hCom = CreateFileA(portname, //串口名GENERIC_READ | GENERIC_WRITE, //支持读写0, //独占方式，串口不支持共享NULL,//安全属性指针，默认值为NULLOPEN_EXISTING, //打开现有的串口文件FILE_FLAG_OVERLAPPED, //0：同步方式，FILE_FLAG_OVERLAPPED：异步方式NULL);//用于复制文件句柄，默认值为NULL，对串口而言该参数必须置为NULL}if (hCom == (HANDLE)-1){return false;}//配置缓冲区大小 if (!SetupComm(hCom, 1024, 1024)){return false;}// 配置参数 DCB p;memset(&p, 0, sizeof(p));p.DCBlength = sizeof(p);p.BaudRate = baudrate; // 波特率p.ByteSize = databit; // 数据位switch (parity) //校验位{case 0:p.Parity = NOPARITY; //无校验break;case 1:p.Parity = ODDPARITY; //奇校验break;case 2:p.Parity = EVENPARITY; //偶校验break;case 3:p.Parity = MARKPARITY; //标记校验break;}switch (stopbit) //停止位{case 1:p.StopBits = ONESTOPBIT; //1位停止位break;case 2:p.StopBits = TWOSTOPBITS; //2位停止位break;case 3:p.StopBits = ONE5STOPBITS; //1.5位停止位break;}if (!SetCommState(hCom, &p)){// 设置参数失败return false;}//超时处理,单位：毫秒//总超时＝时间系数×读或写的字符数＋时间常量COMMTIMEOUTS TimeOuts;TimeOuts.ReadIntervalTimeout = 1000; //读间隔超时TimeOuts.ReadTotalTimeoutMultiplier = 500; //读时间系数TimeOuts.ReadTotalTimeoutConstant = 5000; //读时间常量TimeOuts.WriteTotalTimeoutMultiplier = 500; // 写时间系数TimeOuts.WriteTotalTimeoutConstant = 2000; //写时间常量SetCommTimeouts(hCom, &TimeOuts);PurgeComm(hCom, PURGE_TXCLEAR | PURGE_RXCLEAR);//清空串口缓冲区memcpy(pHandle, &hCom, sizeof(hCom));// 保存句柄return true;
}void WZSerialPort::close()
{HANDLE hCom = *(HANDLE*)pHandle;CloseHandle(hCom);
}int WZSerialPort::send(string dat)
{HANDLE hCom = *(HANDLE*)pHandle;if (this->synchronizeflag){// 同步方式DWORD dwBytesWrite = dat.length(); //成功写入的数据字节数BOOL bWriteStat = WriteFile(hCom, //串口句柄(char*)dat.c_str(), //数据首地址dwBytesWrite, //要发送的数据字节数&dwBytesWrite, //DWORD*，用来接收返回成功发送的数据字节数NULL); //NULL为同步发送，OVERLAPPED*为异步发送if (!bWriteStat){return 0;}return dwBytesWrite;}else{//异步方式DWORD dwBytesWrite = dat.length(); //成功写入的数据字节数DWORD dwErrorFlags; //错误标志COMSTAT comStat; //通讯状态OVERLAPPED m_osWrite; //异步输入输出结构体//创建一个用于OVERLAPPED的事件处理，不会真正用到，但系统要求这么做memset(&m_osWrite, 0, sizeof(m_osWrite));m_osWrite.hEvent = CreateEvent(NULL, TRUE, FALSE, L"WriteEvent");ClearCommError(hCom, &dwErrorFlags, &comStat); //清除通讯错误，获得设备当前状态BOOL bWriteStat = WriteFile(hCom, //串口句柄(char*)dat.c_str(), //数据首地址dwBytesWrite, //要发送的数据字节数&dwBytesWrite, //DWORD*，用来接收返回成功发送的数据字节数&m_osWrite); //NULL为同步发送，OVERLAPPED*为异步发送if (!bWriteStat){if (GetLastError() == ERROR_IO_PENDING) //如果串口正在写入{WaitForSingleObject(m_osWrite.hEvent, 1000); //等待写入事件1秒钟}else{ClearCommError(hCom, &dwErrorFlags, &comStat); //清除通讯错误CloseHandle(m_osWrite.hEvent); //关闭并释放hEvent内存return 0;}}return dwBytesWrite;}
}string WZSerialPort::receive()
{HANDLE hCom = *(HANDLE*)pHandle;string rec_str = "";char buf[1024];if (this->synchronizeflag){//同步方式DWORD wCount = 1024; //成功读取的数据字节数BOOL bReadStat = ReadFile(hCom, //串口句柄buf, //数据首地址wCount, //要读取的数据最大字节数&wCount, //DWORD*,用来接收返回成功读取的数据字节数NULL); //NULL为同步发送，OVERLAPPED*为异步发送for (int i = 0; i < strlen(buf); i++){if (buf[i] != -52){//cout << buf[i];rec_str += buf[i];//revcmsg.push_back(buf[i]);}else{break;}}return rec_str;}else{//异步方式DWORD wCount = 1024; //成功读取的数据字节数DWORD dwErrorFlags; //错误标志COMSTAT comStat; //通讯状态OVERLAPPED m_osRead; //异步输入输出结构体//创建一个用于OVERLAPPED的事件处理，不会真正用到，但系统要求这么做memset(&m_osRead, 0, sizeof(m_osRead));m_osRead.hEvent = CreateEvent(NULL, TRUE, FALSE, L"ReadEvent");ClearCommError(hCom, &dwErrorFlags, &comStat); //清除通讯错误，获得设备当前状态if (!comStat.cbInQue)return ""; //如果输入缓冲区字节数为0，则返回false//std::cout << comStat.cbInQue << std::endl;BOOL bReadStat = ReadFile(hCom, //串口句柄buf, //数据首地址wCount, //要读取的数据最大字节数&wCount, //DWORD*,用来接收返回成功读取的数据字节数&m_osRead); //NULL为同步发送，OVERLAPPED*为异步发送if (!bReadStat){if (GetLastError() == ERROR_IO_PENDING) //如果串口正在读取中{//GetOverlappedResult函数的最后一个参数设为TRUE//函数会一直等待，直到读操作完成或由于错误而返回GetOverlappedResult(hCom, &m_osRead, &wCount, TRUE);}else{ClearCommError(hCom, &dwErrorFlags, &comStat); //清除通讯错误CloseHandle(m_osRead.hEvent); //关闭并释放hEvent的内存return "";}}for (int i = 0; i < strlen(buf); i++){if (buf[i] != -52){rec_str += buf[i];//revcmsg.push_back(buf[i]);}else{break;}}return rec_str;}
}

// test.cpp : 此文件包含 "main" 函数。程序执行将在此处开始并结束。
//#include <iostream>
#include "client.h"using namespace std;
int main()
{std::cout << "Hello World!\n";WZSerialPort w;//这里是选择端口号，其他波特率信息可在头文件修改，或者在下面重新赋值。if (w.open("COM3")){cout << "打开成功" << endl;cout << "在这里我发送：恭喜发财" << endl;w.send("恭喜发财");//w.close();}else{cout << "打开失败" << endl;}while (true){//w.receive();cout << "receive: " << w.receive() << endl;//w.revcmsg.clear();}}// 运行程序: Ctrl + F5 或调试 >“开始执行(不调试)”菜单
// 调试程序: F5 或调试 >“开始调试”菜单// 入门使用技巧:
//   1. 使用解决方案资源管理器窗口添加/管理文件
//   2. 使用团队资源管理器窗口连接到源代码管理
//   3. 使用输出窗口查看生成输出和其他消息
//   4. 使用错误列表窗口查看错误
//   5. 转到“项目”>“添加新项”以创建新的代码文件，或转到“项目”>“添加现有项”以将现有代码文件添加到项目
//   6. 将来，若要再次打开此项目，请转到“文件”>“打开”>“项目”并选择 .sln 文件

虚拟串口工具和串口工具见：

链接：https://pan.baidu.com/s/15BfvpeWpIPRauCico3Y44Q

提取码：zd4y

另外可以借鉴：https://blog.csdn.net/qq_41480046/article/details/82220155?spm=1001.2101.3001.6650.13&utm_medium=distribute.pc_relevant.none-task-blog-2~default~BlogCommendFromBaidu~Rate-13-82220155-blog-104156394.pc_relevant_aa2&depth_1-utm_source=distribute.pc_relevant.none-task-blog-2~default~BlogCommendFromBaidu~Rate-13-82220155-blog-104156394.pc_relevant_aa2&utm_relevant_index=21
