android P MediaCodec编解码流程分析

article/2025/10/6 19:03:53

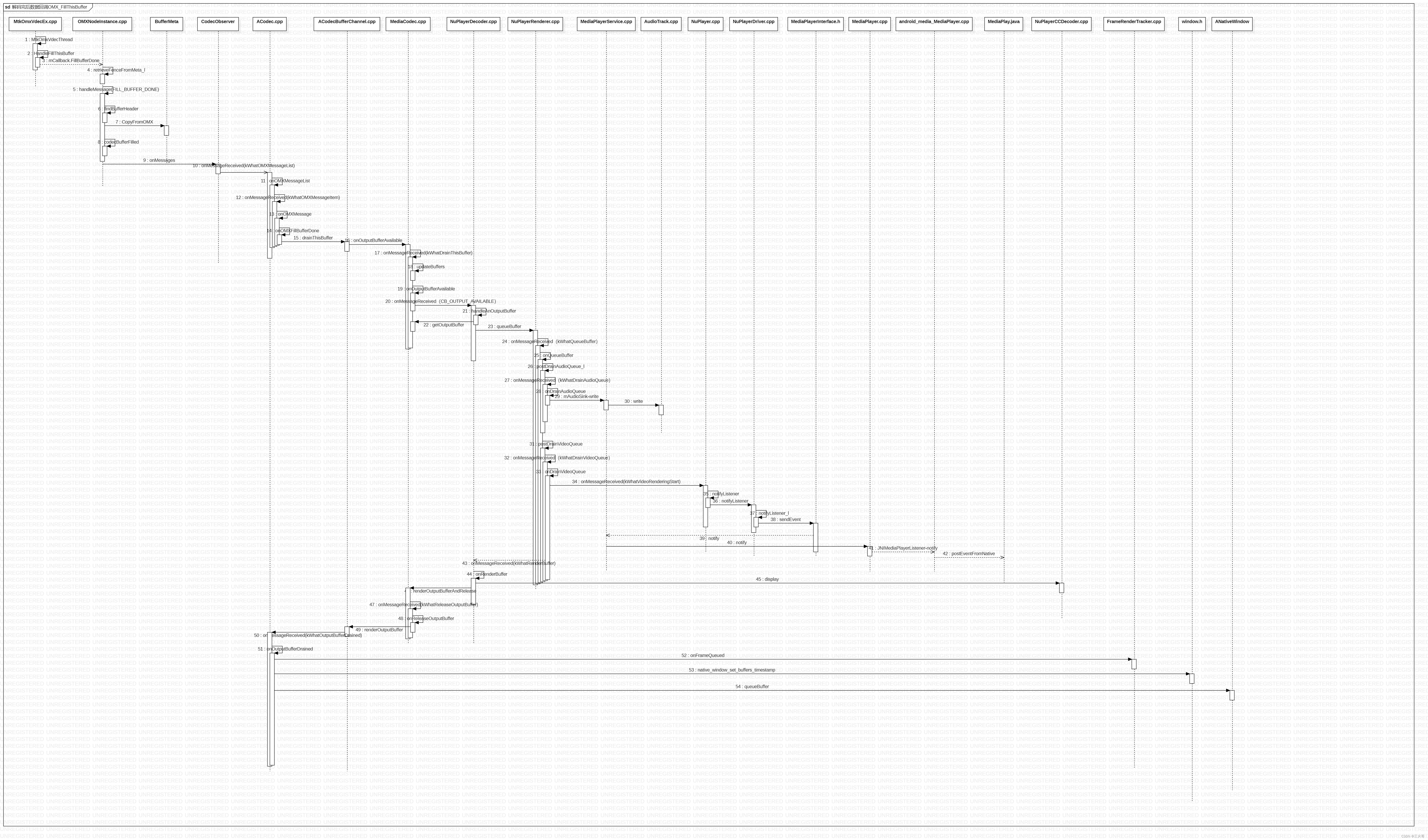

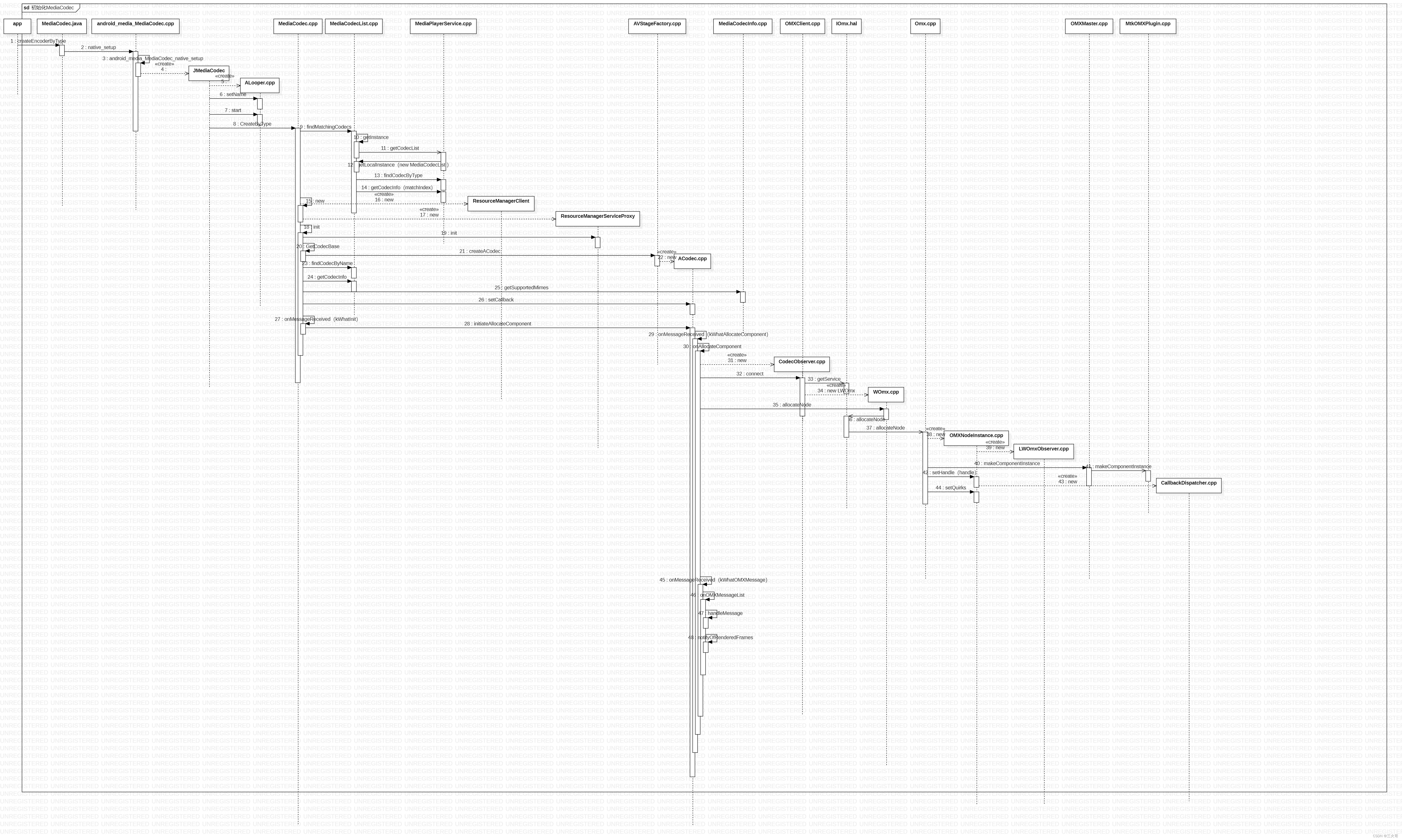

1.MediaCodec初始化流程分析

 通过上面流程分析可知，MediaCodecList初始化是通过调用它的getLocalInstance函数，然后在里面new的MediaCodecList对象。在MediaCodec的CreateByType函数中new了MediaCodec对象。

allocateNode调用流程是在ACodec.cpp中的onAllocateComponent中，然后调用到IOMX.cpp中的allocateNode，再调用到WOmx.cpp的allocateNode中，再调用到Omx.cpp（IOmx.hal）中的allocateNode：



 所以ACodec中的omxNode是LWOmxNode,其中的mBase是Omx.cpp,LWOmxNode中的mBase是TWOmxNode,TWOmxNode中的mBase是OMXNodeInstance。

2. makeComponentInstance流程分析

在OMX得allocateNode中调用了makeComponentInstance函数，

 <1>. 获取了&handle，这个handle就是调用MtkOmxBase.h中得GetComponentHandle得到的：

mCompHandle的初始化，最后framework层调用handle的函数都在这里面对应：

 <2>. 回调函数分析：

OMX_ERRORTYPE err = mMaster->makeComponentInstance(name.c_str(), &OMXNodeInstance::kCallbacks,instance.get(), &handle);

主要是三个回调：

OMX_ERRORTYPE (*EventHandler)(OMX_IN OMX_HANDLETYPE hComponent,OMX_IN OMX_PTR pAppData,OMX_IN OMX_EVENTTYPE eEvent,OMX_IN OMX_U32 nData1,OMX_IN OMX_U32 nData2,OMX_IN OMX_PTR pEventData);OMX_ERRORTYPE (*EmptyBufferDone)(OMX_IN OMX_HANDLETYPE hComponent,OMX_IN OMX_PTR pAppData,OMX_IN OMX_BUFFERHEADERTYPE* pBuffer);OMX_ERRORTYPE (*FillBufferDone)(OMX_OUT OMX_HANDLETYPE hComponent,OMX_OUT OMX_PTR pAppData,OMX_OUT OMX_BUFFERHEADERTYPE* pBuffer);

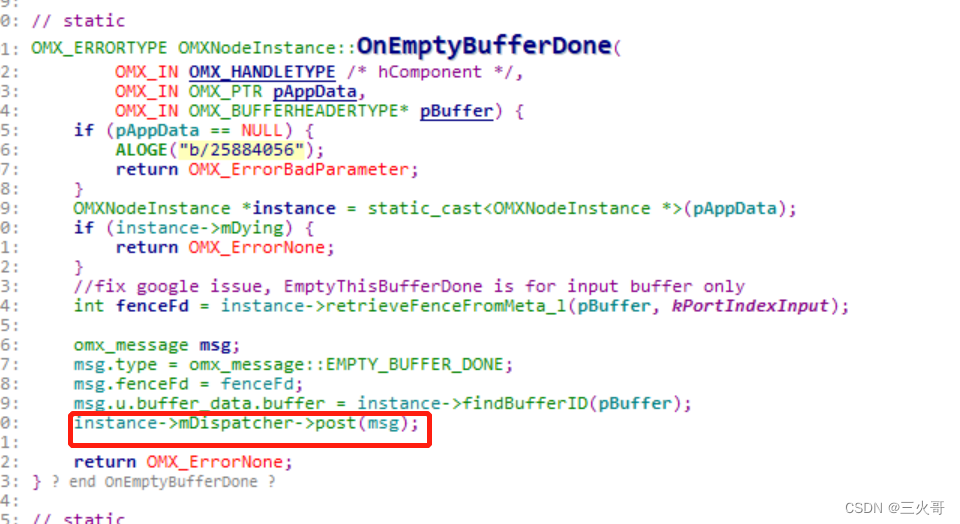

回调处理：

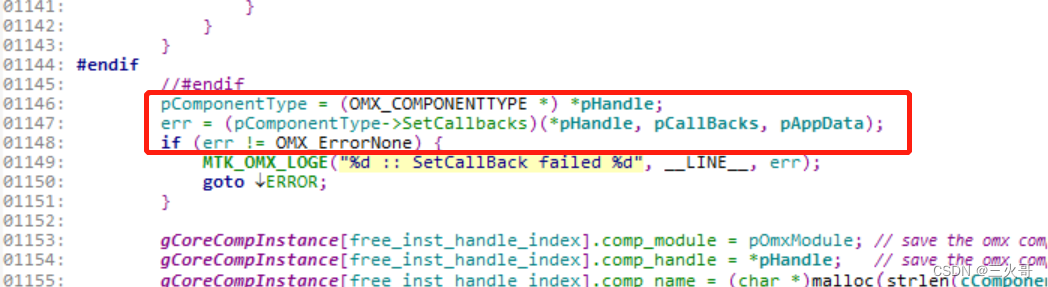

 <3>.设置回调：

        在调用Mtk_OMX_GetHandle的时候调用了SetCallbacks函数最后对应到MtkOmxVdecEx.cpp类里面的MtkVdec_SetCallbacks，里面调用到了它的SetCallbacks：

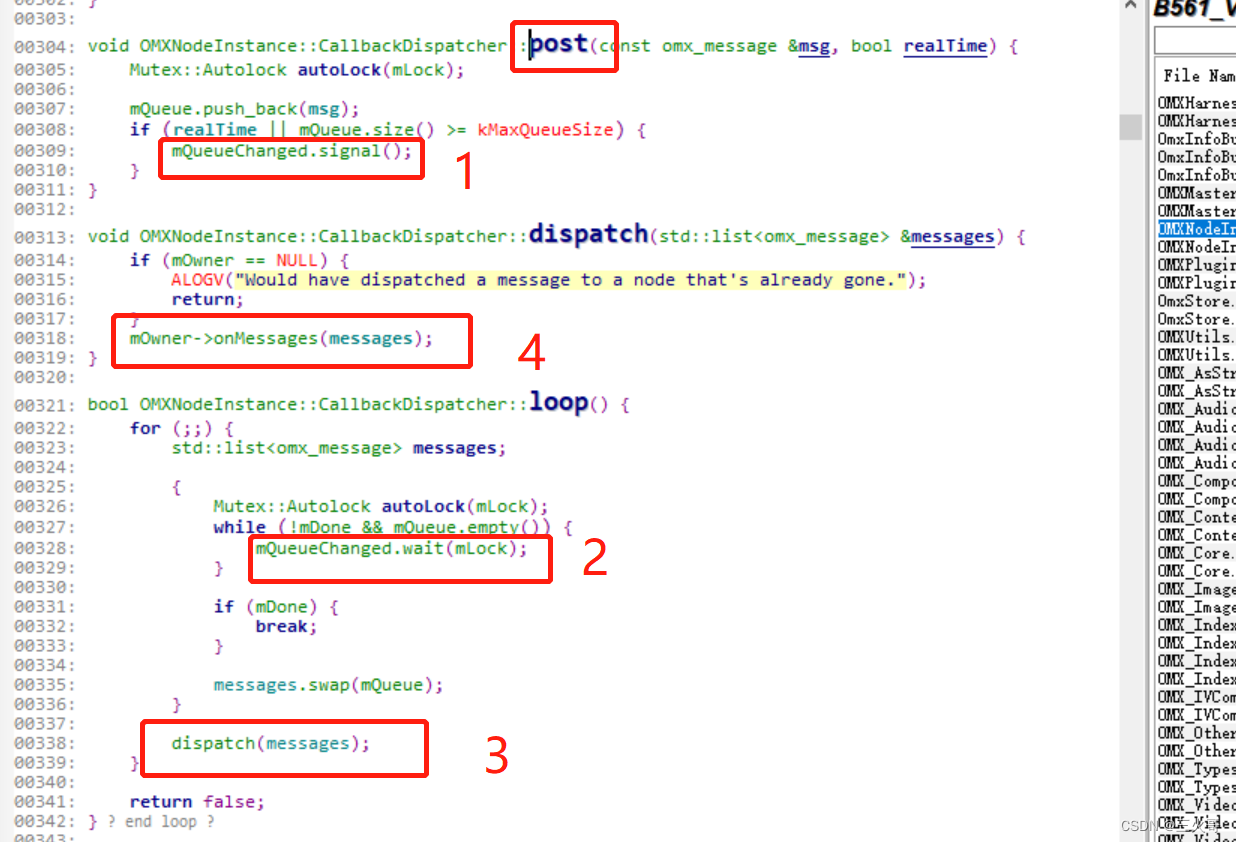

 <4>. mObserver->onMessages最后调用到了ACodec中，回调的处理重点看ACodec中：

3.MediaCodecList流程分析

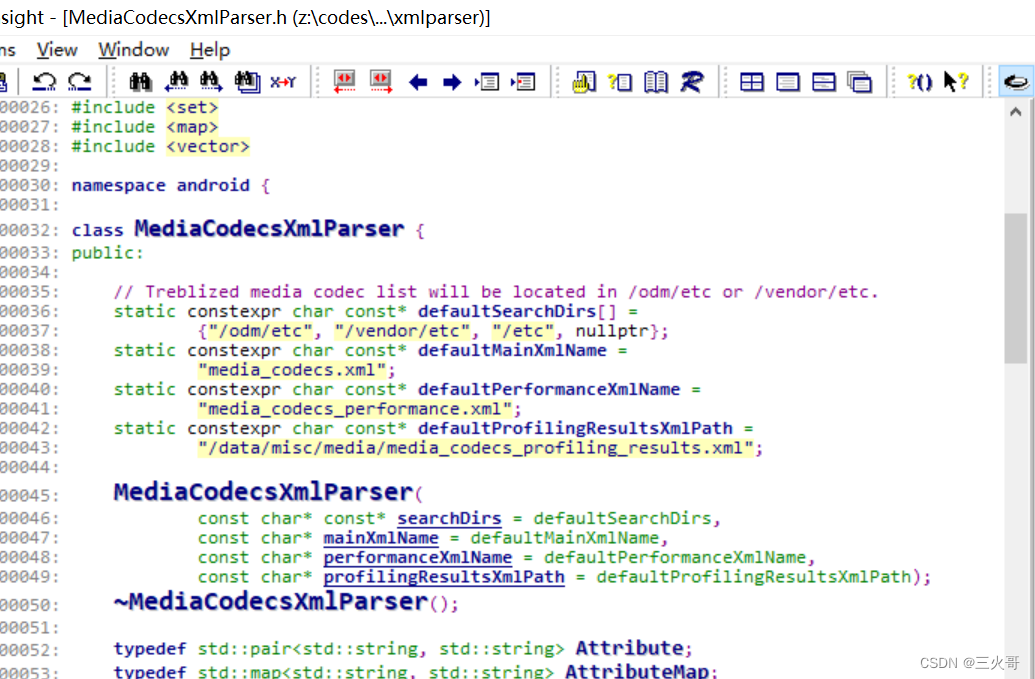

main_codecservice.cpp服务创建了OmxStore对象，OmxStore主要是初始化MediaCodecsXmlParser解析 media_codecs.xml和media_codecs_performance.xml两个xml文件，这两个文件主要是编解码配置参数配置文件。

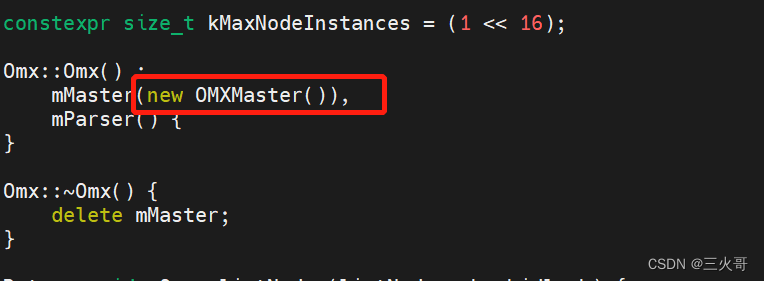

在Omx初始化的时候也初始化了MediaCodecsXmlParser对象。

4.加载OMX插件

/hardware/google/av/codec2/hidl/services/C2SoftwareCodecServiceRegistrant.cpp中的RegisterCodecServices函数调用是在 /frameworks/av/services/mediacodec/main_codecservice.cpp中，





 addVendorPlugin是加载硬编解码插件，SoftOMXPlugin是加载软编解码插件

5. 硬编解码MtkOMXPlugin初始化

 （1）. MTK_OMXCORE_CFG_FILE定义：

            #define MTK_OMXCORE_CFG_FILE "/vendor/etc/mtk_omx_core.cfg"

           实际文件路径：

           /device/mediatek/mt6771/mtk_omx_core.cfg

           内容如下：



OMX.MTK.VIDEO.DECODER.HEVC  video_decoder.hevc  libMtkOmxVdecEx.so  16
OMX.MTK.VIDEO.DECODER.MPEG2 video_decoder.mpeg2 libMtkOmxVdecEx.so  16
OMX.MTK.VIDEO.DECODER.H263  video_decoder.h263  libMtkOmxVdecEx.so  16
OMX.MTK.VIDEO.DECODER.MPEG4 video_decoder.mpeg4 libMtkOmxVdecEx.so  16
OMX.MTK.VIDEO.DECODER.AVC   video_decoder.avc   libMtkOmxVdecEx.so  16
OMX.MTK.VIDEO.DECODER.VPX   video_decoder.vp8   libMtkOmxVdecEx.so  16
OMX.MTK.VIDEO.DECODER.VP9   video_decoder.vp9   libMtkOmxVdecEx.so  16
OMX.MTK.VIDEO.DECODER.DIVX  video_decoder.divx  libMtkOmxVdecEx.so  16
OMX.MTK.VIDEO.DECODER.DIVX3  video_decoder.divx3 libMtkOmxVdecEx.so 16
OMX.MTK.VIDEO.DECODER.XVID  video_decoder.xvid  libMtkOmxVdecEx.so  16
OMX.MTK.VIDEO.DECODER.VC1   video_decoder.vc1   libMtkOmxVdecEx.so  16
OMX.MTK.AUDIO.DECODER.MP3   audio_decoder.mp3   libMtkOmxMp3Dec.so  32
OMX.MTK.AUDIO.DECODER.WMA   audio_decoder.wma   libMtkOmxWmaDec.so  32
OMX.MTK.VIDEO.ENCODER.AVC   video_encoder.avc   libMtkOmxVenc.so    16
OMX.MTK.VIDEO.ENCODER.HEVC  video_encoder.hevc  libMtkOmxVenc.so    16
OMX.MTK.VIDEO.ENCODER.H263  video_encoder.h263  libMtkOmxVenc.so    16
OMX.MTK.VIDEO.ENCODER.MPEG4 video_encoder.mpeg4 libMtkOmxVenc.so    16
OMX.MTK.AUDIO.DECODER.APE audio_decoder.ape libMtkOmxApeDec.so  32
OMX.MTK.AUDIO.DECODER.ADPCM.MS  audio_decoder.adpcm libMtkOmxAdpcmDec.so    32
OMX.MTK.AUDIO.DECODER.ADPCM.DVI audio_decoder.adpcm libMtkOmxAdpcmDec.so    32
OMX.MTK.AUDIO.DECODER.GSM audio_decoder.gsm libMtkOmxGsmDec.so  32
OMX.MTK.AUDIO.DECODER.ALAC audio_decoder.alac libMtkOmxAlacDec.so   32
OMX.MTK.AUDIO.DECODER.MP2   audio_decoder.mp2   libMtkOmxMp3Dec.so  32

         （2）. ParseMtkCoreConfig主要是解析mtk_omx_core.cfg
                   <1>. 第一个解析为name，第二个解析为role，第三个参数解析为lib_path（库的名称），第四个解析为max_inst。也就是主要是读取文件然后把内容存在gCoreComponents（mtk_omx_comp_type）这个结构体中。lib_path就是libomx的so库，

         libomx路径：vendor/mediatek/proprietary/hardware/libomx

                 <2>. Modecodec.cpp初始化的时候调用initiateAllocateComponent，这个函数最后调用到了MtkOMXPlugin.cpp的makeComponentInstance函数，该函数调用的就是mGetHandle，也就是调用到了MtkOmxCore.cpp的Mtk_OMX_GetHandle函数，这个函数最后就是调用libomx对应得so库得MtkOmxComponentCreate函数。

6. MediaCodec设置回调

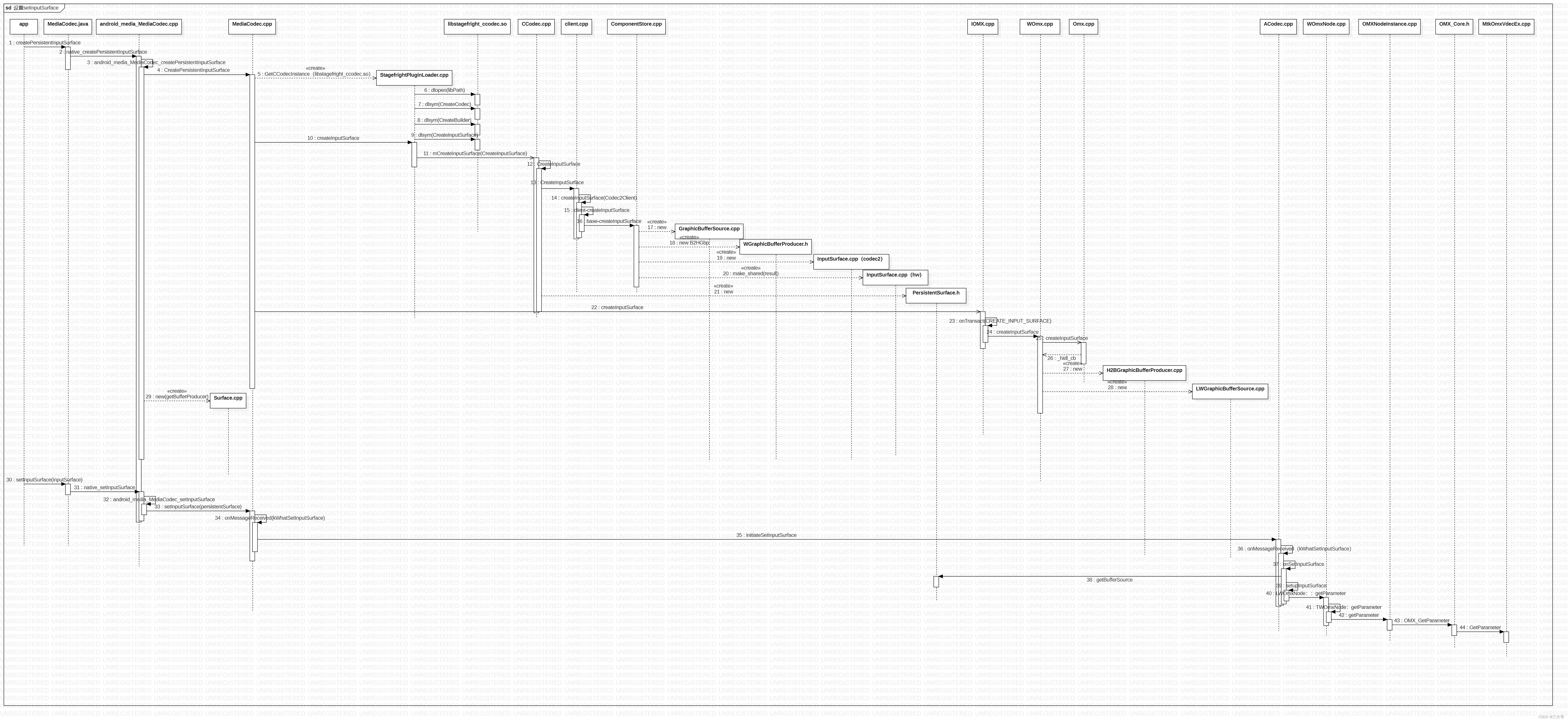

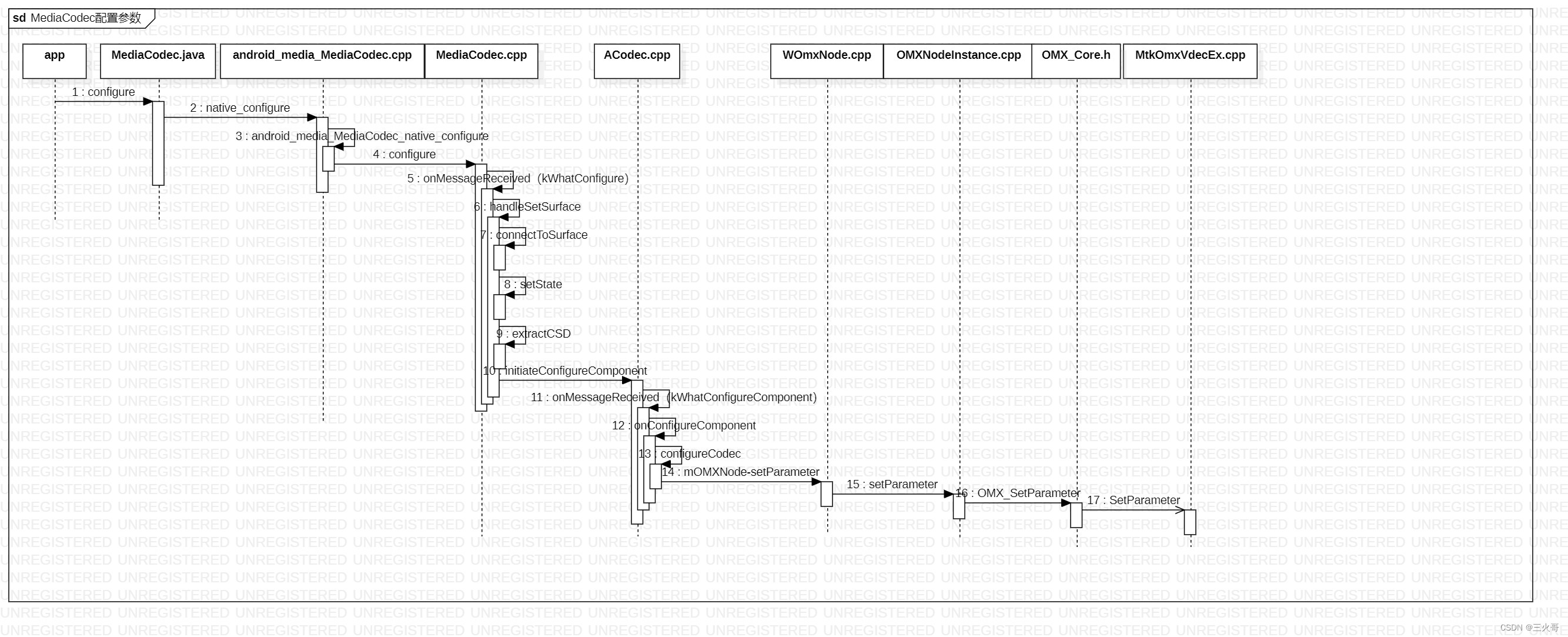

7. MediaCodec配置参数

MtkOmxVdecEx.cpp是vendor下面的代码。

8. 设置setInputSurface流程分析

最后调用ACodec.cpp的setupInputSurface，初始化GraphicBufferSource,部分代码如下:

 9.开始编解码

以音频为例子，往编码器输入数据和解码后输出数据，在MtkOmxAudioDecBase.cpp可知，HandleEmptyThisBuffer这个是输入数据，HandleFillThisBuffer这个是解码后输出数据，在MtkOmxAudioCommandThread线程中，是通过管道来传递数据得。

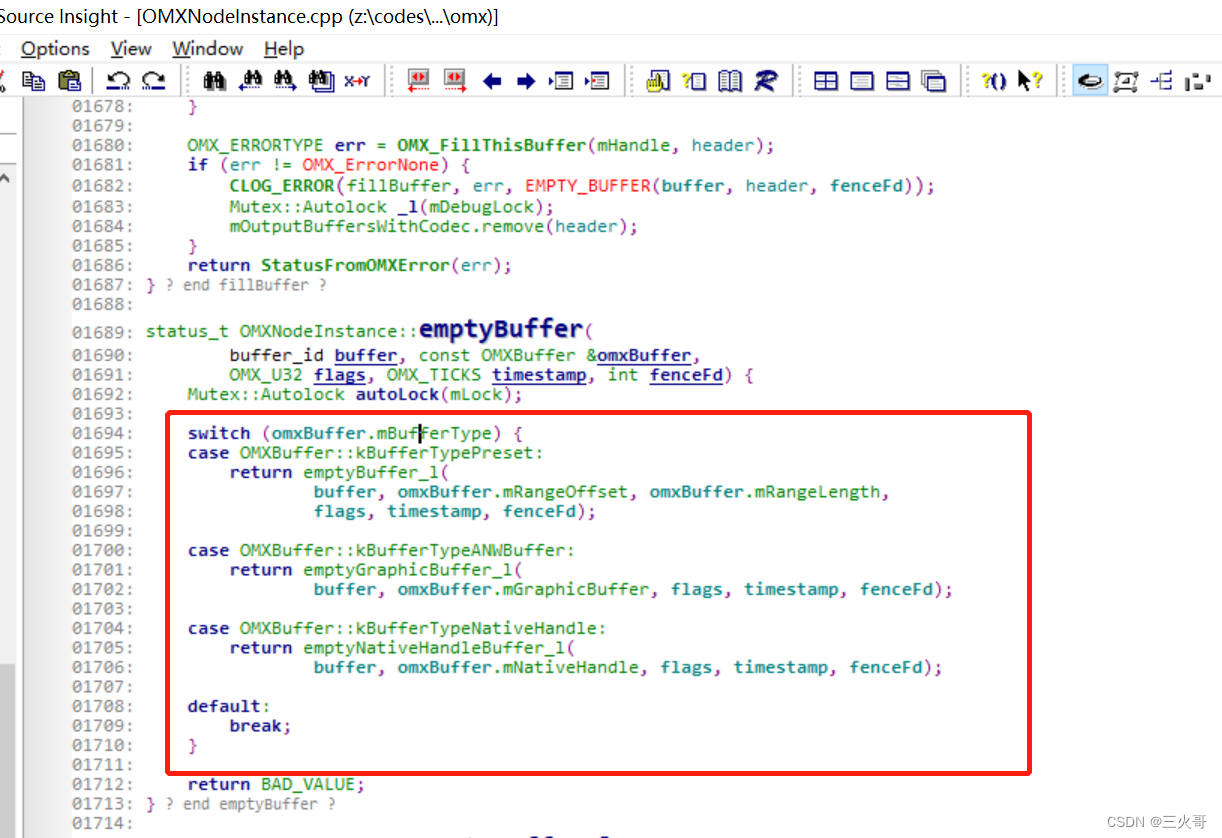

在framework层会区分是哪个得数据输入进去编码得OMXNodeInstance.cpp：

10. 解码数据流程分析

OMX_FillThisBuffer和OMX_EmptyThisBuffer共同完成了OMX的buffer运转。OMX_FillThisBuffer是操作解码完后数据（PCM/YUV）的，OMX_EmptyThisBuffer是操作解码前（es）数据的。

OMX_FillThisBuffer介绍：

通过ACodec.cpp的 onOutputBufferDrained函数可知，最后的数据是填充到ANativeWindow中：





OMX_EmptyThisBuffer 数据流介绍：



在MediaCodec.cpp的init函数中初始化BufferChannel，并且设置回调

11.数据填充

 在ACodec.cpp的allocateBuffers可以看到有输入和输出数据的填充和获取

来看下mCodec->allocateBuffersOnPort(kPortIndexOutput)数据的填充，用的是ashmem来实现匿名内存共享：



注：kernel的位置是kernel-4.4/drivers/misc/mediatek/videocodec/mt6771/videocodec_kernel_driver.c

参考：

1. Android MediaPlayer整体架构源码分析 -【MediaCodec编解码器插件模块化注册和创建处理流程】【Part 1】_小白兔LHao的博客-CSDN博客_findcodecbytype

2. 【Android 10 源码】深入理解 MediaCodec configure_TYYJ-洪伟的博客-CSDN博客_native_configure

3. https://blog.csdn.net/u012430727/category_10894882.html （1中内容也在里面）

4. 编解码抽象层OpenMax简介_runafterhit的博客-CSDN博客_openmax

5. Android MediaCodec的数据处理方式分析_Luckie stone的博客-CSDN博客

6. MediaCodec原理及使用_音视频开发老舅的博客-CSDN博客_mediacodec使用

7. Android 音视频开发打怪升级：音视频硬解码篇（1）音视频基础知识 - 知乎

8. OMX标准接口OMX_EmptyThisBuffer机制详解_丽萨的托马斯的博客-CSDN博客

9. OMX标准接口OMX_FillThisBuffer机制详解_丽萨的托马斯的博客-CSDN博客
