WebRTC建立会话流程总结



了解如何运行PeerConnection Demo后，熟悉运行流程可以做为深入学习WebRTC的切入点。本节重点解释客户端双方建立会话时交互的主要信令（控制会话的文本协议）和与信令相关的 WebRTC API。



准备工作

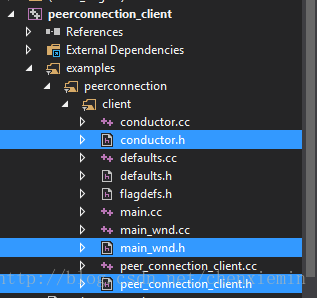

peerconnection_client 工程主要分为三个部分，main_wnd.h 是视图类，主要包括用户界面相关代码；conductor.h是控制器，负责响应界面行为，控制会话的生命周期等；peer_connection_client.h是传输层，用于传输相应的信令。





为了方便理解客户端通信的建立步骤，可以稍加改动peerconnection_client的源代码使其从2个客户端的通信变为1个客户端的回环测试(loopback)。打开 src/all.sln, 修改 Conductor::StartLogin()函数为：

void Conductor::StartLogin(const std::string& server, int port) {InitializePeerConnection();ReinitializePeerConnectionForLoopback();return;if (client_->is_connected())return;server_ = server;client_->Connect(server, port, GetPeerName());
}

修改后只需要使用1个客户端就可以进行音视频回环测试，点击"Connect"按钮就可以看到自己的摄像头。这样便于熟悉本例的流程架构。



流程分析

流程总结

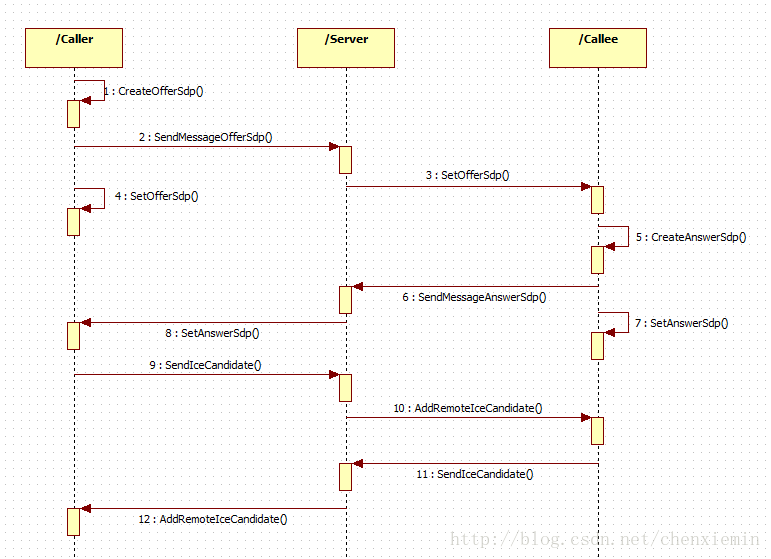

WebRTC建立通信的基本流程如下图所示，其中：





* 步骤1-2中主叫(Caller) 先配置会话的基本参数，比如本次会话是否包含音频流或者视频流等参数；再根据会话的参数创建Offer SDP(Session Description Protocol)后通过信令服务器转发给被叫(Callee)。

* 步骤3,5,6中被叫保存主叫的Offer SDP, 并依据Offer SDP创建Answer SDP，发送给主叫。

* 步骤8中主叫保存了被叫的Answer SDP，至此主叫和被叫双方都保存了己方和对方的SDP。

* 步骤9,10中主叫发送自己的IceCandidate给被叫方。

* 步骤11,12中被叫发送自己的IceCandidate给主叫。

* 主叫和被叫双方都接收到对方的IceCandidate后，就可以建立连接了。



生成SDP



SDP是 SessionDescription Protocol的简称，它是一套描述流媒体交互参数的标准协议，即RFC4566。WebRTC使用SDP协议描述会话参数。

主叫(Caller)生成SDP的流程如下图所示：



* 调用PeerConnectionInterface::CreateOffer()生成的 Offer SDP会异步通知给Conductor::OnSuccess()。

* 被叫生成的Answer SDP 会从Conductor::OnMessageFromPeer传过来，然后通过PeerConnectionInterface::SetRemoteDescription接口设置。

* 被叫调用 PeerConnectionInterface的对应接口以及顺序和主叫有一定区别，具体为：SetRemoteDescription() -> CreateAnswer() -> SetLocalDescription()。

* 对于主叫，SetLocalDescription()的参数为Offer SDP，SetRemoteDescription()的参数为Answer SDP。

* 对于被叫，SetRemoteDescription()的参数为为Offer SDP, SetLocalDescription()的参数为Answer SDP。

* WebRTC通过如下常量来区分Offer SDP和Answer SDP。

const char SessionDescriptionInterface::kOffer[] = "offer";
const char SessionDescriptionInterface::kPrAnswer[] = "pranswer";
const char SessionDescriptionInterface::kAnswer[] = "answer";

* 如果是回环测试(loopback)，PeerConnectionInterface的相关接口调用以及顺序没有区别，只是不需要通过PeerConnectionClient由服务器转发消息。

只有当PeerConnectionInterface的 SetLocalDescription() 以及SetRemoteDescription()接口被正确调用后，才可以设置 IceCandidate。



处理IceCandidate



ICE的全称是Interactive Connectivity Establishment。也是由IETF定义的一套标准协议，即RFC5245。它提供了一套标准的框架方法用于解决两点间的通信，并且优先选择点对点的通信方式；如果无法建立点对点通信也可以通过服务器转发。ICE框架的基本原理很简单，即对每一种可能的连接方式定义优先级，并逐个尝试，尝试连接成功且优先级最高的方式就是最后被选择的通信方式。

ICE使用STUN(Session Traversal Utilities for NAT)协议用于网络地址转换(NAT, Network Address Translation)；使用TURN(Traversal Using Relay NAT)协议用于消息转发。

可以把一个IceCandidate当作成一个（IP地址+端口号+优先级）的组合。WebRTC会尝试ping每一个对方发送过来的IceCandidate。从中选择可以ping通的优先级最大的IceCandidate用于交换媒体数据。

在调用PeerConnectionInterface::SetLocalDescription() 和 PeerConnectionInterface::SetRemoteDescription()成功后，WebRTC就开始自动收集本地的IceCandidate。收到到的IceCandidate会异步通知到Conductor::OnIceCandidate()函数，然后直接发送给对方。对方接收到IceCandidate后调用PeerConnectionInterface::AddIceCandidate()接口尝试连接它。

当ICE的连接状态发生改变时会调用Conductor::OnIceConnectionChange()，此例并没有处理状态变化所以在conductor.h头文件里面实现了空方法。ICE的连接状态有如下几种：

  enum IceConnectionState {kIceConnectionNew, // 初始状态kIceConnectionChecking, // 连接中kIceConnectionConnected, // 连接成功kIceConnectionCompleted, // 连接成功kIceConnectionFailed, // 连接失败kIceConnectionDisconnected, // 连接断开，有可能继续尝试连接kIceConnectionClosed, // 连接关闭，最终状态kIceConnectionMax,};

WebRTC将媒体数据抽象为webrtc::MediaStreamInterface对象，可以通过Conductor::OnAddStream()回掉函数获得Stream中包含的VideoTrack来渲染视频数据。



小结



* 无论是主叫或被叫，想要通信成功都需要获得的重要参数： Local SDP；Remote SDP；Remote IceCandidate；

* 与上述对应的PeerConnectionInterface的接口：SetLocalDescrpition(), SetRemoteDescription(), AddIceCandidate()。

* 主叫和被叫调用上述接口的顺序有一些差别。

* 获取Local SDP 与Local IceCandidate的回掉接口分别为： Conductor::OnSuccess()；Conductor::OnIceCandidate()。

* 通过Conductor::OnSuccess()获取SDP后，可以修改默认参数，如视频编码器默认从VP8改为H.264。

* Conductor::OnIceConnectionChange()通知的状态与信令服务器的连接状态(PeerConnectionServer)无关。

* 如果注释掉如下代码，会话就不会包含音频流：

  //stream->AddTrack(audio_track);stream->AddTrack(video_track);

* 可以使用Visual Studio 工具调试确认SDP和IceCandidate的格式。
