1、pinpoint介绍

1.1、相关简介

pinpoint是开源在github上的一款APM监控工具，它是由Java编写的，用于大规模分布式系统的监控；它对性能的影响最小(只增加约3%资源利用率)，安装agent是无侵入式的，只需要在被测试的Tomcat中加上3句话，打下探针，就可以监控整套程序了。在性能测试过程中，可以用于监控请求的链路

1.2、相关组成

pipoint由pinpoint agent、pinpoint collector、pinpoint web、HBase 4部分组成

Pinpoint Agent：用于收集应用端监控数据，无侵入式，只需要在启动命令中加入部分参数即可;
Pinpoint Collector：数据收集模块，接收Agent发送过来的监控数据，并存储到HBase;
Pinpoint Web：监控展示模块，展示系统调用关系、调用详情、应用状态等，并支持报警等功能;
HBase：数据库，用于保存监控数据；

架构如下：
在这里插入图片描述

2、前期部署准备

分别进入https://github.com/pinpoint-apm/pinpoint/releases/tag/v2.3.3 和 http://archive.apache.org/dist/hbase/1.2.6/两个网站，下载安装部署所需的全部组件

pinpoint-web-boot-2.3.3.jar
pinpoint-collector-boot-2.3.3.jar
pinpoint-agent-2.3.3.tar.gz
hbase-create.hbase
hbase-1.2.6-bin.tar.gz

3、安装Hbase数据库

3.1、上传服务器并解压

在服务器/home目录下新增一个pinpoint文件夹，并将下载的组件全部上传至该目录下

cd /home
mkdir pinpoint
cd pinpoint
使用rz命令将相关组件上传至该目录下

在这里插入图片描述
解压hbase-1.2.6-bin.tar.gz

tar -zxvf hbase-1.2.6-bin.tar.gz

3.2、修改相关配置文件

增加hbase环境变量

vim /etc/profile# HBase环境变量
export HBASE_HOME=/home/pinpoint/hbase-1.2.6
export PATH=$PATH:$HBASE_HOME/bin

保存退出后，执行下面的命令使其生效

source /etc/profile

修改hbase-env.sh中的JAVA_HOME环境变量位置

cd /home/pinpoint/hbase-1.2.6/conf
vim hbase-env.sh

# 在27行左右的位置，修改如下
export JAVA_HOME=/usr/local/paas-agent/Oracle-Linux-x86_64-1.8.0_192# 在124行开启自带zookeeper
export HBASE_MANAGES_ZK=true

修改HBase配置文件hbase-site.xml

注：由于是单机部署，故不使用HDFS存储数据，直接将数据存储在本地服务器中

<configuration><property><name>hbase.rootdir</name><value>file:///home/data/hbase</value></property><property><name>hbase.zookeeper.property.dataDir</name><value>/home/data/zookeeper</value></property><property><name>hbase.cluster.distributed</name><value>false</value></property></configuration>

3.3、启动hbase数据库

cd /home/pinpoint/hbase-1.2.6/bin
./start-hbase.sh

输入jps命令，当hbase数据库启动成功，则会显示HMaster进程
在这里插入图片描述

3.4、初始化HBase的pinpoint库

执行pinpoint提供的Hbase初始化语句

cd /home/pinpoint/hbase-1.2.6/bin
./hbase shell /home/pinpoint/hbase-create.hbase

在这里插入图片描述
验证pinpoint库是否初始化成功，有两种方法

方法1：进入数据库，查看初始化表

#进入数据库
cd /home/hbase-1.2.6/bin
./hbase shell
#查看初始化表
list

方法2：登录web，查看初始化数据是否成功，web地址为：服务器http://IP:16010/master-status
在这里插入图片描述

4、pinpoint安装

4.1、安装pinpoint-collector

cd /home/pinpoint
nohup java -Dpinpoint.zookeeper.address=localhost -jar /home/pinpoint/pinpoint-collector-boot-2.3.3.jar >/var/logs/pinpoint-collector.log 2>&1 &

4.2、安装pinpoint-web

cd /home/pinpoint
nohup java -Dpinpoint.zookeeper.address=localhost -jar /home/pinpoint/pinpoint-web-boot-2.3.3.jar >/var/logs/pinpoint-web.log 2>&1 &

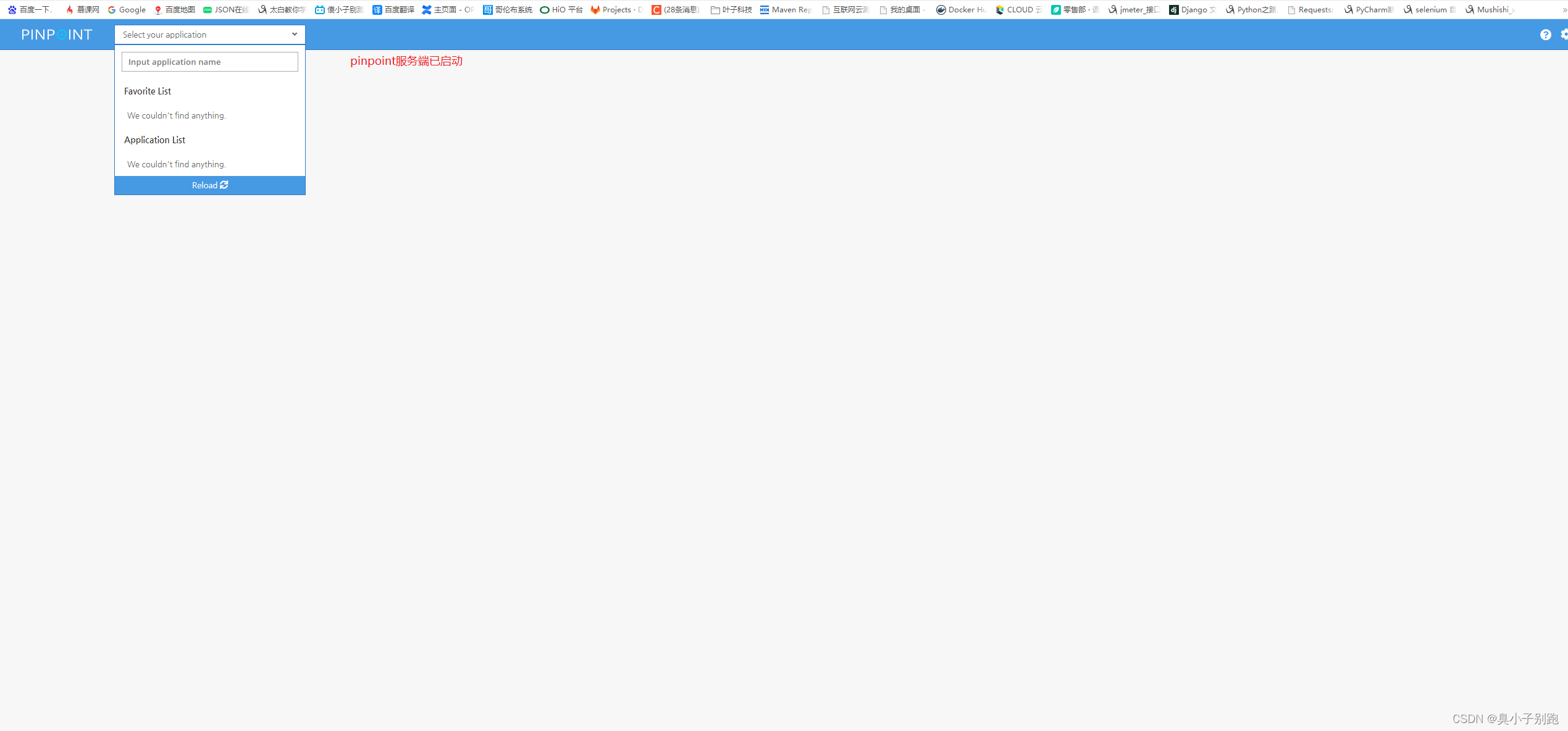

此时pinpoint服务端已启动，输入服务器http://ip:8080/main 即可查看
在这里插入图片描述

4.3、安装pinpoint-agent

修改agent配置文件

vim /home/pinpoint-agent-2.3.3/profiles/release/pinpoint.configprofiler.collector.ip=xxx.xxx.xxx.xxx   #hbase服务器地址
profiler.transport.grpc.collector.ip=xxx.xxx.xxx.xxx    # 即安装pinpoint-collector的虚拟机IP
profiler.sampling.counting.sampling-rate=1 #采样率配置，访问量不大的情况，建议全部采集

与被测服务一起启动
将pinpoint-agent组件放到被测系统服务器上，并将启动命令集成到被测服务启动脚本中，随着被测服务一起启动

nohup java -javaagent:/home/pinpoint/pinpoint-agent-2.3.3/pinpoint-bootstrap-2.3.3.jar -Dpinpoint.agentId=retail -Dpinpoint.applicationName=retail -jar retail.jar > nohup.out 2>&1 &

该命令只是举例，具体命令需根据实际被测系统的启动脚本来定
在这里插入图片描述
