一、PinPoint简介

pinpoint是开源在github上的一款APM监控工具，它是由java编写的，用于大规模分布式系统的监控；它对性能的影响最小(只增加约3%资源利用率)，安装agent是无侵入式的，只需要在被测试的Tomcat中加上3句话，打下探针，就可以监控整套程序了。Pinpoint支持的功能比较丰富，可以支持如下几种功能：

• 服务拓扑图：对整个系统中应用的调用关系进行了可视化的展示，单击某个服务节点，可以显示该节点的详细信息，比如当前节点状态、请求数量等
• 实时活跃线程图：监控应用内活跃线程的执行情况，对应用的线程执行性能可以有比较直观的了解
• 请求响应散点图：以时间维度进行请求计数和响应时间的展示，拖过拖动图表可以选择对应的请求查看执行的详细情况
• 请求调用栈查看：对分布式环境中每个请求提供了代码维度的可见性，可以在页面中查看请求针对到代码维度的执行详情，帮助查找请求的瓶颈和故障原因。
• 应用状态、机器状态检查：通过这个功能可以查看相关应用程序的其他的一些详细信息，比如CPU使用情况，内存状态、垃圾收集状态，TPS和JVM信息等参数。

---

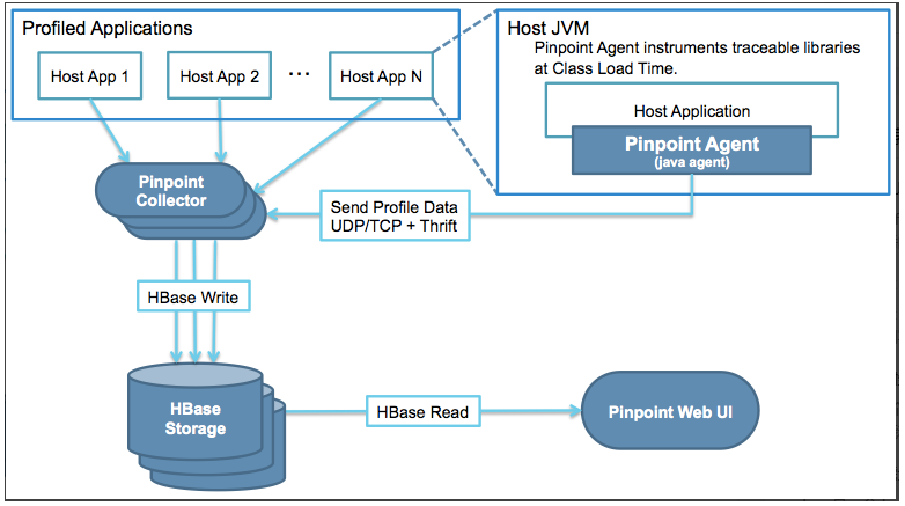

二、PinPoint架构组成

• Pinpoint Agent：用于收集应用端监控数据，无侵入式，只需要在启动命令中加入部分参数即可
• Pinpoint Collector：数据收集模块，接收Agent发送过来的监控数据，并存储到HBase
• Pinpoint Web：监控展示模块，展示系统调用关系、调用详情、应用状态等，并支持报警等功能
• HBase：数据库，用于保存监控数据

---

三、PinPoint使用说明

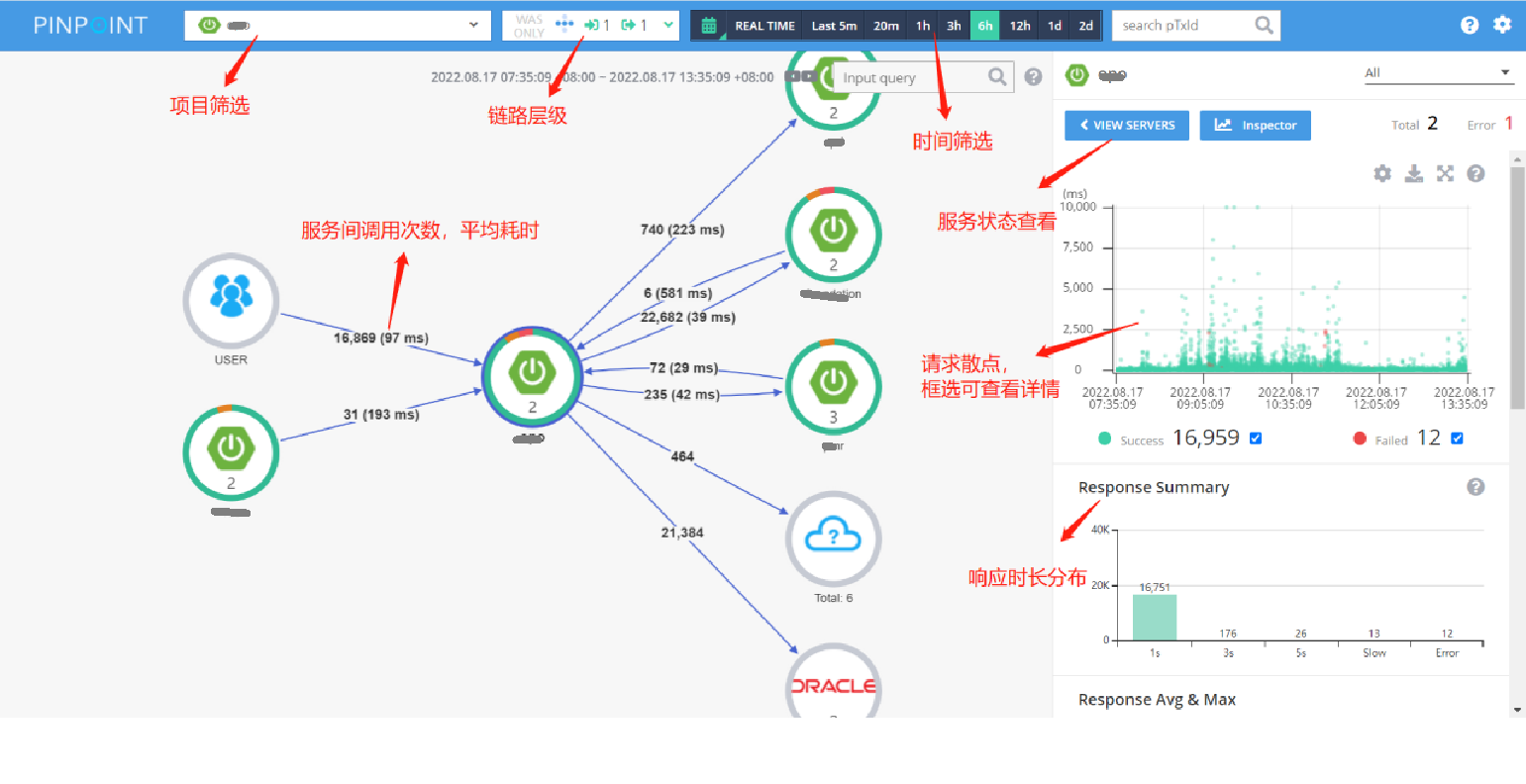

1.首页

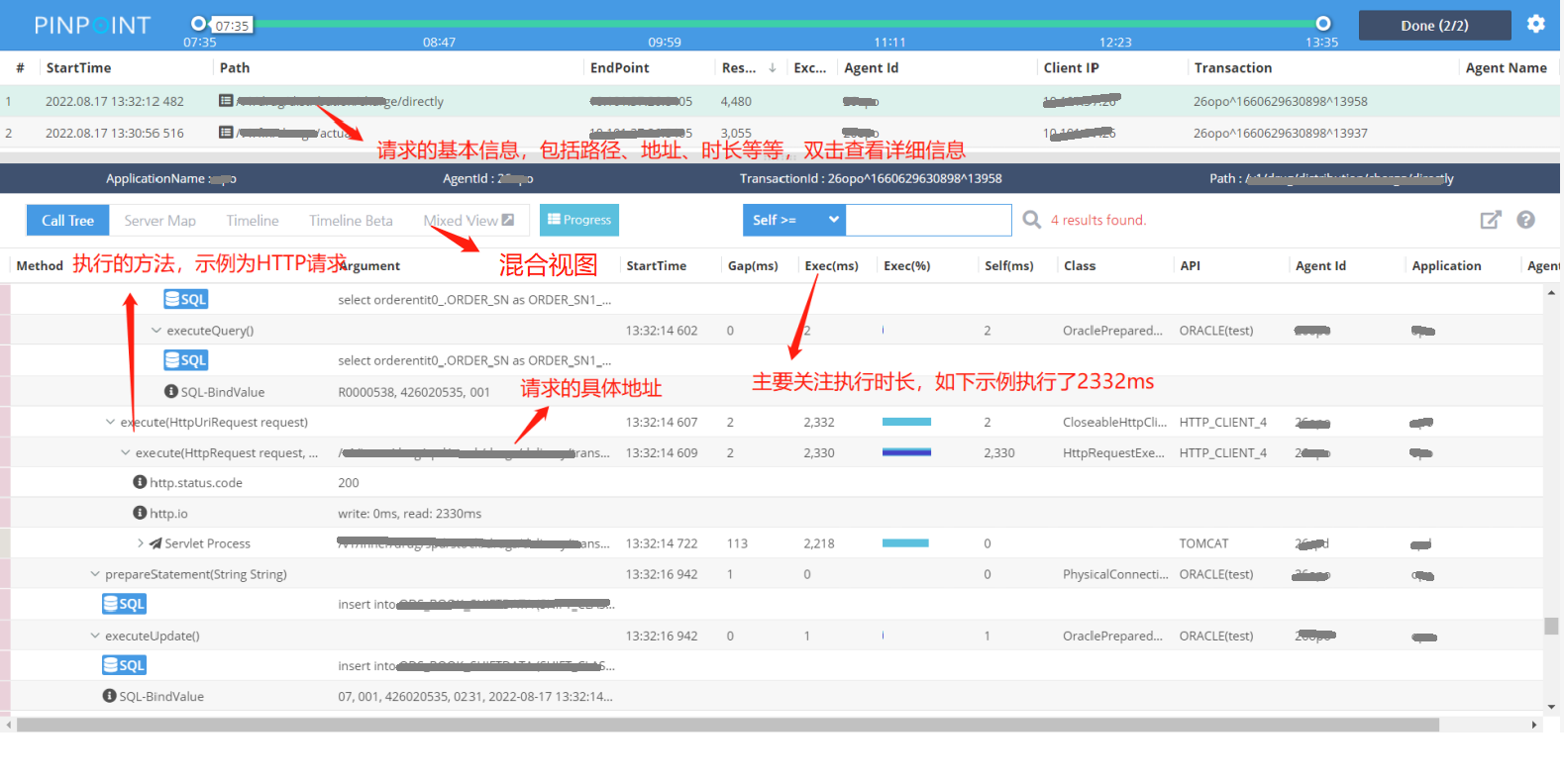

2.请求调用栈

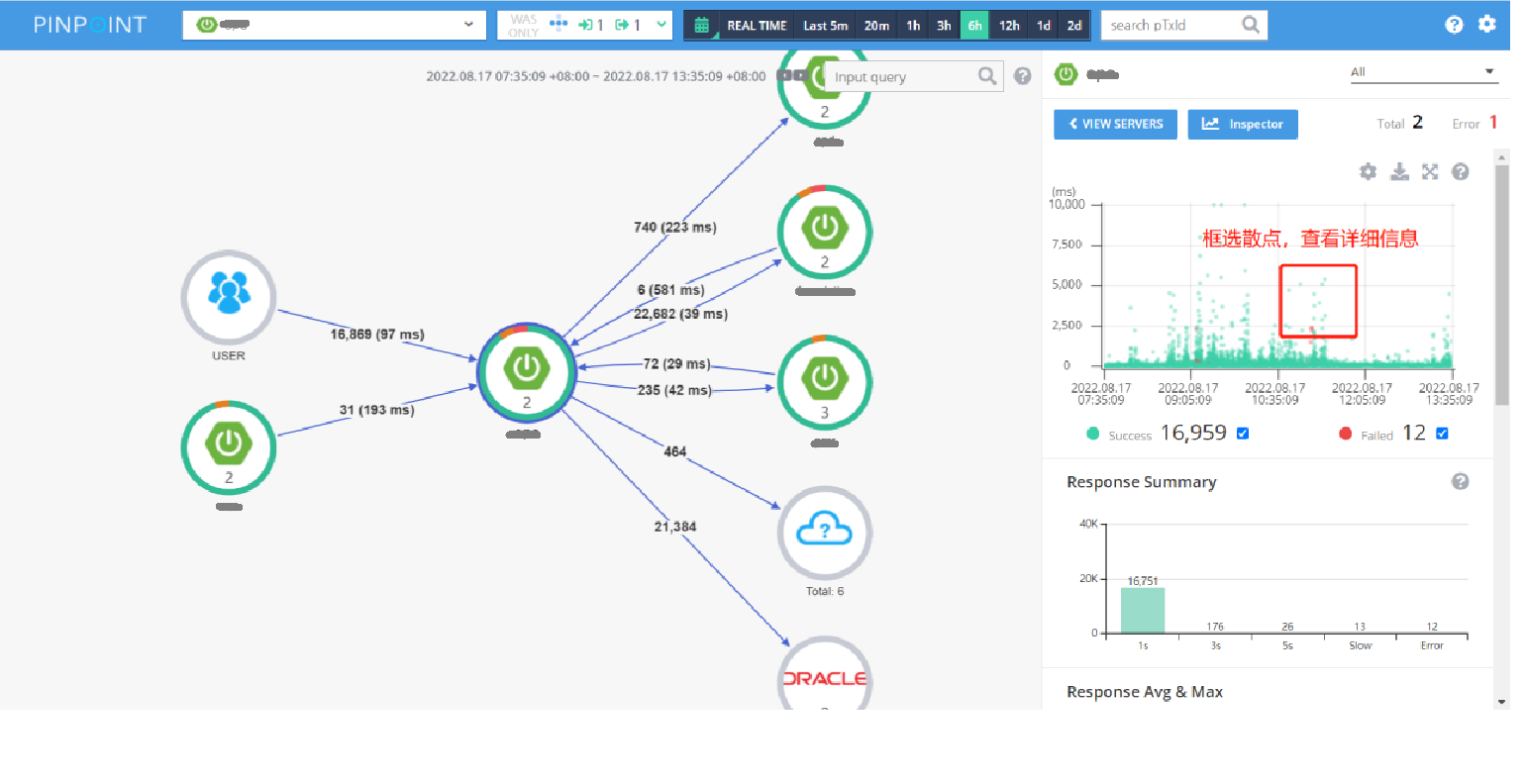

长按鼠标左键，框选散点

点击混合视图，可以切到新窗口展示前面三块的整体信息

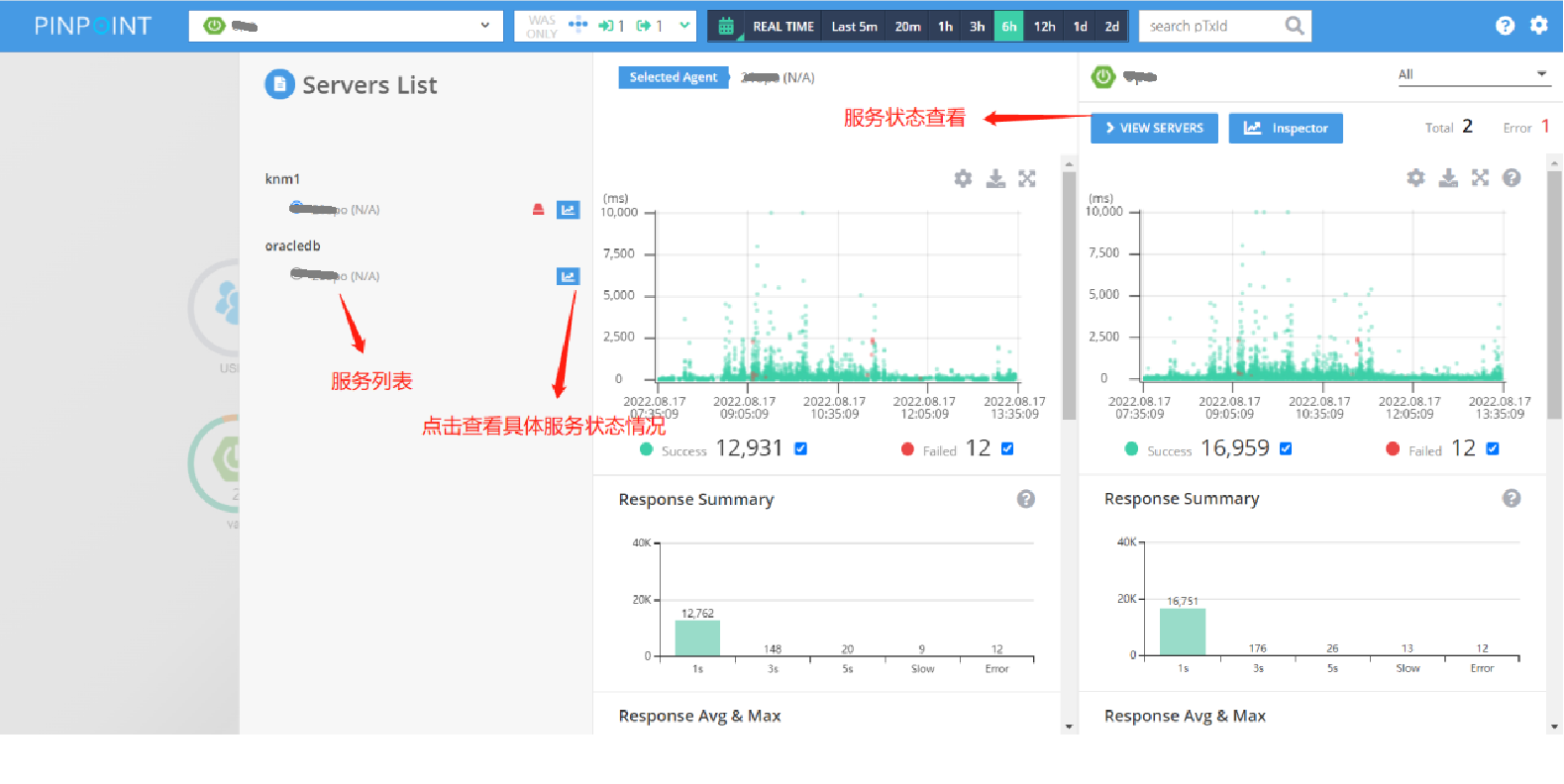

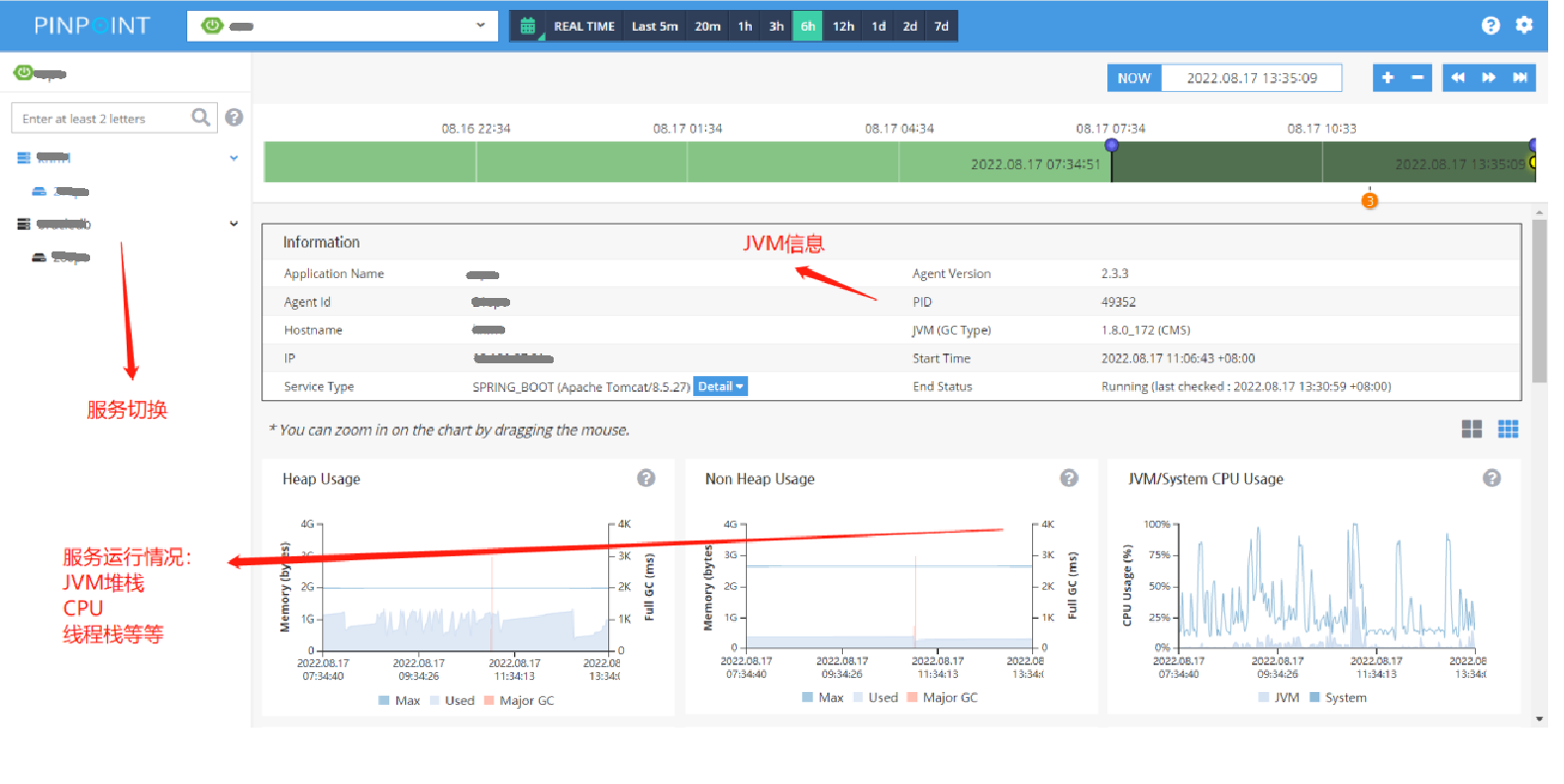

3.服务状态

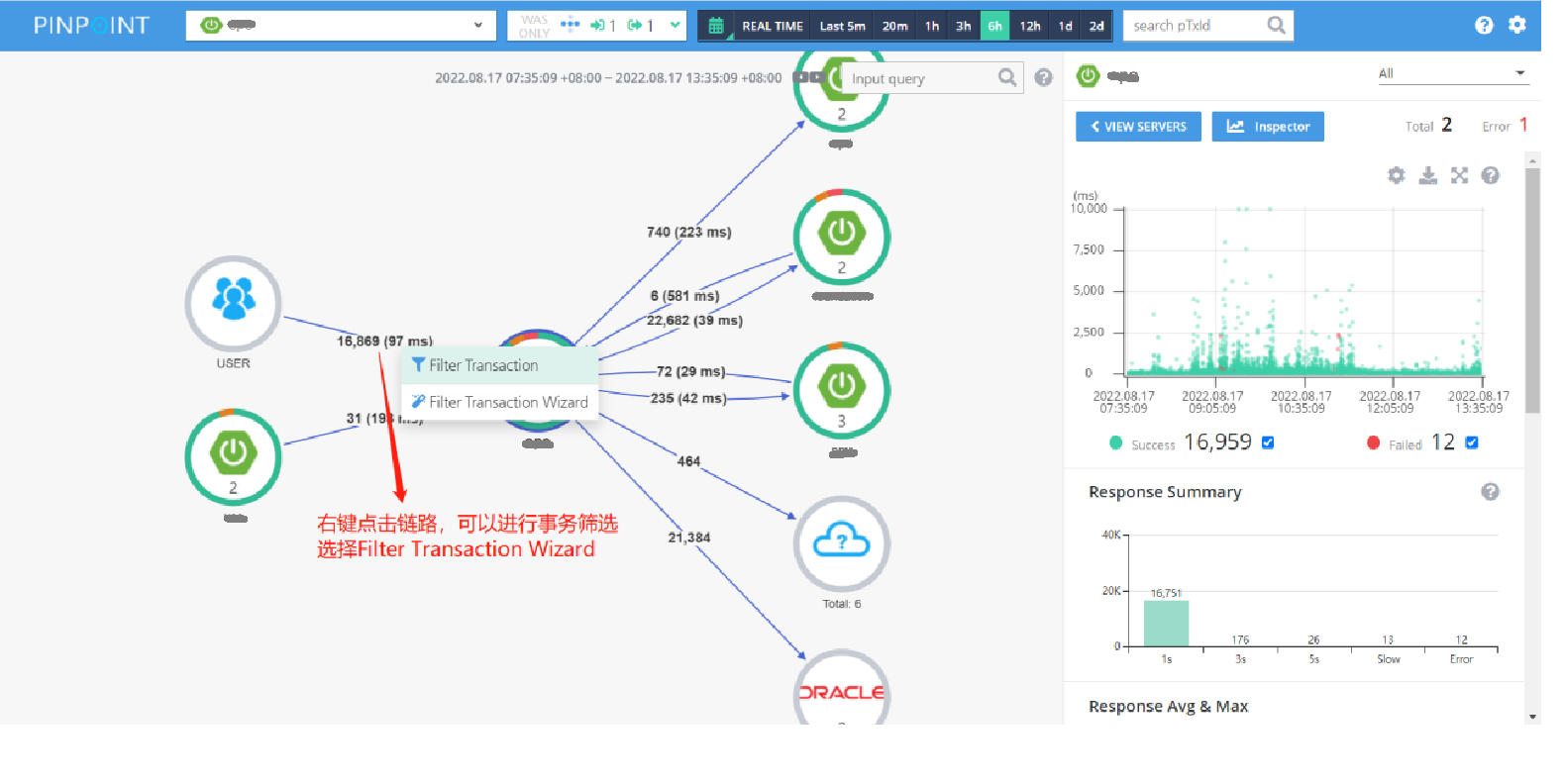

4.链路事务筛选

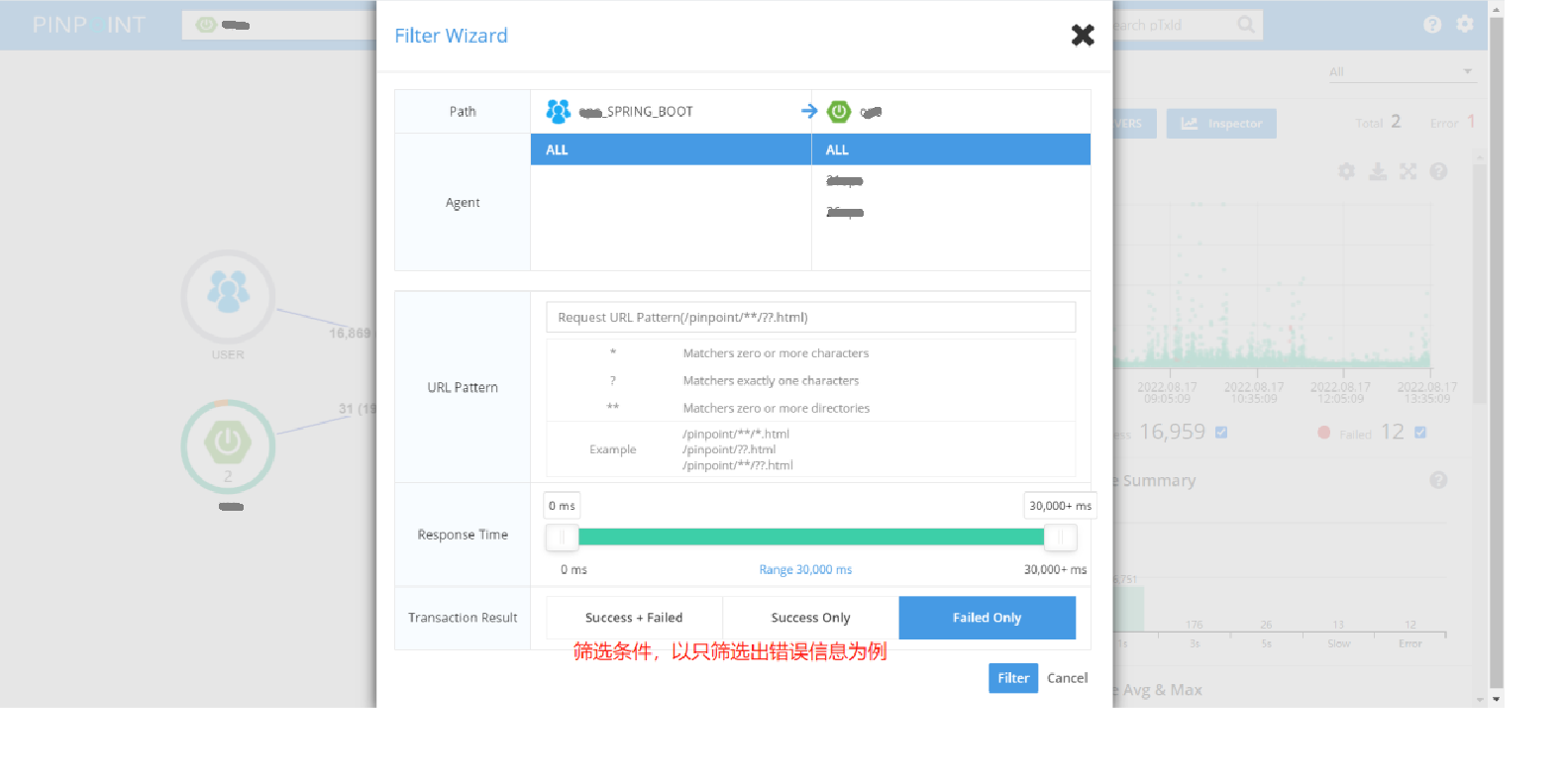

可以用Filter Transaction Wizard来按照条件搜索，比如说只搜索错误的请求。
选择只查看失败的请求，然后过滤

---

结尾
