LBP基本原理与特征分析

转自：http://blog.csdn.net/songzitea/article/details/17686135

背景介绍

局部二值模式(Local binary patterns,LBP)是机器视觉领域中用于描述图像局部纹理特征的算子,具有旋转不变性和灰度不变性等显著的优点。它是由T. Ojala, M.Pietikäinen, 和 D. Harwood [1][2]在1994年提出，LBP在纹理分类问题上是一个非常强大的特征；如果LBP与HOG结合，则可以在一些集合上十分有效的提升检测效果。LBP是一个简单但非常有效的纹理运算符。它将各个像素与其附近的像素进行比较，并把结果保存为二进制数。由于其辨别力强大和计算简单，局部二值模式纹理算子已经在不同的场景下得到应用。LBP最重要的属性是对诸如光照变化等造成的灰度变化的鲁棒性。它的另外一个重要特性是它的计算简单，这使得它可以对图像进行实时分析。本节介绍相关LPB算法特征提取知识。

基本理论

局部二值模式是广泛用于图像分类的一种图像特征，它的特点是，在图像发生光照变化时，提取的特征仍然能够不发生大的改变。提取LBP的过程首先是将原始图像转换为LBP图，然后统计LBP图的LBP直方图，并以这个向量形式的直方图来表示原始的图像。LBP的基本思想是定义于像素的8邻域中,以中心像素的灰度值为阈值,将周围8个像素的值与其比较,如果周围的像素值小于中心像素的灰度值,该像素位置就被标记为0,否则标记为1.每个像素得到一个二进制组合,就像00010011.每个像素有8个相邻的像素点,即有2^8种可能性组合.如下图所示。

因此，LBP操作可以被定义为

其中是中心像素，亮度是；而则是相邻像素的亮度。s是一个符号函数：

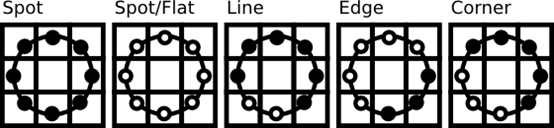

这种描述方法使得你可以很好的捕捉到图像中的细节。实际上，研究者们可以用它在纹理分类上得到最先进的水平。正如刚才描述的方法被提出后，固定的近邻区域对于尺度变化的编码失效。所以，使用一个变量的扩展方法，在文献[5]中有描述。主意是使用可变半径的圆对近邻像素进行编码，这样可以捕捉到如下的近邻：

对一个给定的点，他的近邻点可以由如下计算：

其中，R是圆的半径，而P是样本点的个数。这个操作是对原始LBP算子的扩展，所以有时被称为扩展LBP(又称为圆形LBP)。如果一个在圆上的点不在图像坐标上，我们使用他的内插点。计算机科学有一堆聪明的插值方法，而OpenCV使用双线性插值。

LBP的提升版本

原始的LBP提出后，研究人员不断对其提出了各种改进和优化。

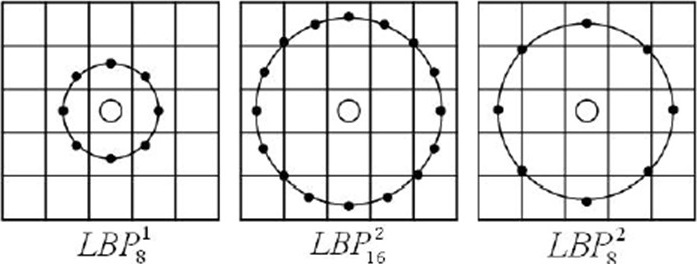

圆形LBP算子

基本的LBP算子的最大缺陷在于它只覆盖了一个固定半径范围内的小区域，这显然不能满足不同尺寸和频率纹理的需要。为了适应不同尺度的纹理特征，并达到灰度和旋转不变性的要求，Ojala等对 LBP 算子进行了改进，将 3×3邻域扩展到任意邻域，并用圆形邻域代替了正方形邻域，改进后的 LBP 算子允许在半径为 R 的圆形邻域内有任意多个像素点。从而得到了诸如半径为R的圆形区域内含有P个采样点的LBP算子；

LBP均匀模式LBP (uniform LBP)

基本地LBP算子可以产生不同的二进制模式，对于半径为R的圆形区域内含有P个采样点的LBP算子将会产生P2种模式。很显然，随着邻域集内采样点数的增加，二进制模式的种类是急剧增加的。均匀模式就是一个二进制序列从0到1或是从1到0的变过不超过2次（这个二进制序列首尾相连）。比如：10100000的变化次数为3次所以不是一个uniform pattern。所有的8位二进制数中共有58个uniform pattern.为什么要提出这么个uniform LBP呢，例如：5×5邻域内20个采样点，有2^20＝1,048,576种二进制模式。如此多的二值模式无论对于纹理的提取还是对于纹理的识别、分类及信息的存取都是不利的。同时，过多的模式种类对于纹理的表达是不利的。例如，将LBP算子用于纹理分类或人脸识别时，常采用LBP模式的统计直方图来表达图像的信息，而较多的模式种类将使得数据量过大，且直方图过于稀疏。因此，需要对原始的LBP模式进行降维，使得数据量减少的情况下能最好的代表图像的信息。

为了解决二进制模式过多的问题，提高统计性，Ojala提出了采用一种“等价模式”(Uniform Pattern)来对LBP算子的模式种类进行降维。Ojala等认为，在实际图像中，绝大多数LBP模式最多只包含两次从1到0或从0到1的跳变。因此，Ojala将“等价模式”定义为：当某个LBP所对应的循环二进制数从0到1或从1到0最多有两次跳变时，该LBP所对应的二进制就称为一个等价模式类。如00000000(0次跳变)，00000111(只含一次从0到1的跳变)，10001111(先由1跳到0，再由0跳到1，共两次跳变)都是等价模式类。除等价模式类以外的模式都归为另一类，称为混合模式类，例如10010111(共四次跳变)。通过这样的改进，二进制模式的种类大大减少，而不会丢失任何信息。模式数量由原来的2P种减少为 P ( P-1)+2种，其中P表示邻域集内的采样点数。对于3×3邻域内8个采样点来说，二进制模式由原始的256种减少为58种，即：它把值分为59类，58个uniform pattern为一类，其它的所有值为第59类。这样直方图从原来的256维变成59维。这使得特征向量的维数更少，并且可以减少高频噪声带来的影响。

旋转不变模式LBP

旋转不变模式LBP能够在图片发生一定的倾斜时也能得到相同的结果。它的定义可以看下(注：此图来自于网络)：

我们看到中心点的邻居不再是它上下左右的8个点（补充一句，不一定非要是3*3的邻域，这个自己定，但是邻域大了意味着直方图向量维度的增加），而是以它为圆心的一个圈，规定了这个圆的半径和点的个数，就可以求出各个点的坐标，但是点的坐标不一定是整数，如果是整数那么这个点的像素值就是对应点的值，如果不是整数，就用差值的方式得到。从 LBP 的定义可以看出，LBP 算子是灰度不变的，但却不是旋转不变的。图像的旋转就会得到不同的 LBP值。Maenpaa等人又将 LBP算子进行了扩展，提出了具有旋转不变性的 LBP 算子，即不断旋转圆形邻域得到一系列初始定义的 LBP值，取其最小值作为该邻域的 LBP 值。

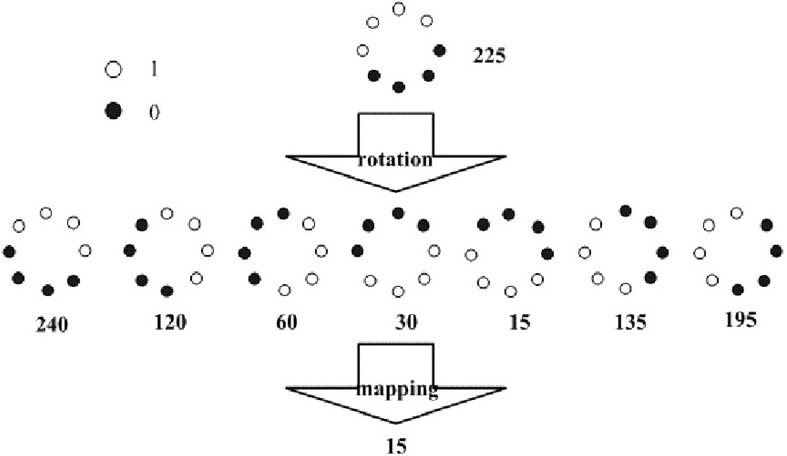

如上图所示(注：此图来自于网络)给出了求取旋转不变的 LBP 的过程示意图，图中算子下方的数字表示该算子对应的 LBP值，图中所示的 8 种 LBP模式，经过旋转不变的处理，最终得到的具有旋转不变性的 LBP值为 15。也就是说，图中的 8种 LBP 模式对应的旋转不变的 LBP模式都是 00001111。

上述介绍了几种不同版本的LBP，对LBP特征向量进行提取的步骤,如下所示：

将检测窗口划分为16×16的小区域(cell)；
对于每个cell中的一个像素，将相邻的8个像素的灰度值与其进行比较，若周围像素值大于中心像素值，则该像素点的位置被标记为1，否则为0。这样，3*3邻域内的8个点经比较可产生8位二进制数，即得到该窗口中心像素点的LBP值；
然后计算每个cell的直方图，即每个数字（假定是十进制数LBP值）出现的频率；然后对该直方图进行归一化处理。
最后将得到的每个cell的统计直方图进行连接成为一个特征向量，也就是整幅图的LBP纹理特征向量；

然后便可利用SVM或者其他机器学习算法进行分类了。

参考代码

本节，提供基本LBP和均匀模式LBP实现代码地函数。在此给出测试的源图像。如图所示：

基本LBP代码

  void LBP(IplImage* src, IplImage* dst){
     int width=src->width;
     int height=src->height;
     for(int j=1;j
         for(int i=1;i
             uchar neighborhood[8]={0};
             neighborhood[7] = CV_IMAGE_ELEM( src, uchar, i-1, j-1);
             neighborhood[6] = CV_IMAGE_ELEM( src, uchar, i-1, j);
             neighborhood[5] = CV_IMAGE_ELEM( src, uchar, i-1, j+1);
             neighborhood[4] = CV_IMAGE_ELEM( src, uchar, i, j-1);
             neighborhood[3] = CV_IMAGE_ELEM( src, uchar, i, j+1);
             neighborhood[2] = CV_IMAGE_ELEM( src, uchar, i+1, j-1);
             neighborhood[1] = CV_IMAGE_ELEM( src, uchar, i+1, j);
             neighborhood[0] = CV_IMAGE_ELEM( src, uchar, i+1, j+1);
             uchar center = CV_IMAGE_ELEM( src, uchar, i, j);
             uchar temp=0;

             for(int k=0;k<8;k++){
                 temp+=(neighborhood[k]>center)*(1<<k);
             }
             CV_IMAGE_ELEM( dst, uchar, i, j)=temp;
         }
     }
 }

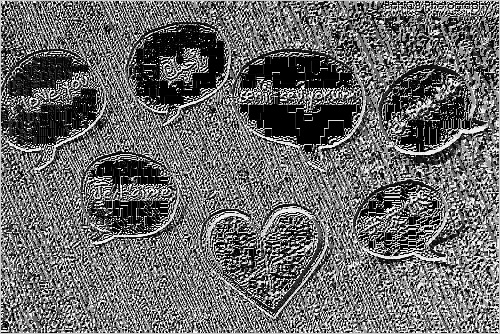

输出结果为：

UniformPatternLBP代码

  void UniformPatternLBP(IplImage* src, IplImage* dst) {
     int width=src->width;
     int height=src->height;
     uchar table[256];
     memset(table,0,256);
     uchar temp=1;
     for(int i=0;i<256;++i)  {
         if(getHopCount(i)<=2) {
             table[i]=temp;
             temp++;
         }
         // printf("%d\n",table[i]);
     }
     for(int j=1;j
         for(int i=1;i
             uchar neighborhood[8]={0};
             neighborhood[7] = CV_IMAGE_ELEM( src, uchar, i-1, j-1);
             neighborhood[6] = CV_IMAGE_ELEM( src, uchar, i-1, j);
             neighborhood[5] = CV_IMAGE_ELEM( src, uchar, i-1, j+1);
             neighborhood[4] = CV_IMAGE_ELEM( src, uchar, i,   j+1);
             neighborhood[3] = CV_IMAGE_ELEM( src, uchar, i+1, j+1);
             neighborhood[2] = CV_IMAGE_ELEM( src, uchar, i+1, j);
             neighborhood[1] = CV_IMAGE_ELEM( src, uchar, i+1, j-1);
             neighborhood[0] = CV_IMAGE_ELEM( src, uchar, i,   j-1);

             uchar center = CV_IMAGE_ELEM( src, uchar, i, j);
             uchar temp=0;

             for(int k=0;k<8;k++){
                 temp+=(neighborhood[k]>center)*(1<<k);
             }
             CV_IMAGE_ELEM( dst, uchar, i, j)=table[temp];
         }
     }
 }


其中函数代码：

  int getHopCount(uchar i){
     int a[8]={0};
     int k=7;
     int cnt=0;
     while(i){
         a[k]=i&1;
         i>>=1;
         --k;
     }
     for(int k=0;k<8;++k){
         if(a[k]!=a[k+1==8?0:k+1]) {
             ++cnt;
         }
     }
     return cnt;
 }

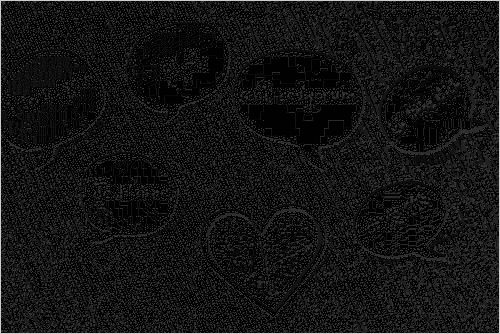

输出结果

其中对应处理后，图像像素值的分布图，如下所示：
