一、原理概述

1、自治系统（AS）是由一个技术管理机构管理，使用统一选路策略的一组路由器集合,自治系统编号范围：1-65535，其中1-64511是互联网上注册公有AS号，类似公网IP地址。64512-65535是私有AS号，类似私网IP地址

2、IGP：自治系统内部路由协议，主要：RIP1/RIP2、OSPF、ISIS、EIGRP（思科私有协议.

3、IGP是运行在AS内部的路由协议，主要解决AS内部的选路问题，发现、计算路由EGP：自治系统之间的路由协议，通常：BGP

4、EGP是运行在AS与AS之间的路由协议，他解决AS之间问题。

5、BGP是边界网关协议，版本BGP4，是一种增强的距离矢量路由协议。该协议运行在不同的AS的路由器之间，用于选择AS之间花费最小的协议。BGP协议基于TCP协议端口为179,使用面向连接的TCP可以进行身份认证，可靠地交换路由信息。BGP4+支持IPv6。

特点：

1）、不用周期性发送路由信息。

2）、路由变化，发送增量路由（变化的路由信息）。

3）、周期性发送Keepalive报文效验TCP的连通性。

6、对等体（Peer）

在BGP中，两个路由器之间的相邻连接称为对等体连接，两个路由器互为对等体。如果路由器对等体在同一个AS中，就称为IBGP对等体，否则称为EBGP对等体。BGP4网关向对等实体发布可以到达的AS列表。

7、BGP消息，BGP常见四种报文：OPEN报文、KEEPLIVE报文、UPDATE报文和NOTIFICTION报文。

1）、OPEN报文：建立邻居关系。

2）、KEEPLIVE报文：保持活动状态，周期性确认邻居关系，对OPEN报文回应。

3）、UPDATE报文：发送新的路由信息。

4）、NOTIFICATION报文：报告检测到的错误。

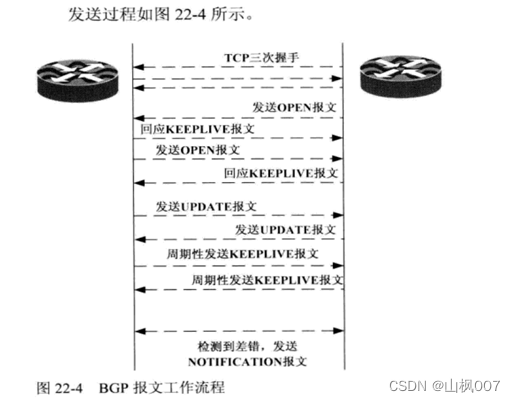

8、BGP工作流程

1）、BGP路由器直接进行TCP三次握手，建立TCP会话连接。

2）、交换OPEN信息，确定版本等参数，建立邻居关系。

3）、路由器交换所有BGP路由，直到平衡，之后只交换变化了的路由信息。

4）、路由更新由UPDATE完成

5）、通过KEEPALIVE难路由器是否可用。

6）、出现问题，发送NOTIFICATION消息通知错误。

二、实验目的

BGP基本配置
AR2、AR3、AR4间配置IBGP
AR1、AR2间配置EBGP

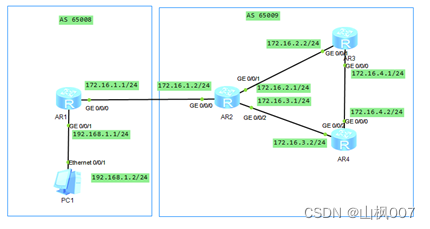

三、实验拓扑

四、实验步骤

1、各路由器及PC配置IP地址：

//AR1

[Huawei]sysname AR1

[AR1]int g0/0/0

[AR1-GigabitEthernet0/0/0]ip add 172.16.1.1 24

[AR1-GigabitEthernet0/0/0]int g0/0/01

[AR1-GigabitEthernet0/0/1]ip add 192.168.1.1

[AR1-GigabitEthernet0/0/1]ip add 192.168.1.1 24

[AR1-GigabitEthernet0/0/1]q

[AR1]q

<AR1>sa

    //AR2

<Huawei>sys

[Huawei]sysname AR2

[AR2]int g0/0/0

[AR2-GigabitEthernet0/0/0]ip add 172.16.1.2 24

[AR2-GigabitEthernet0/0/0]int g0/0/1

[AR2-GigabitEthernet0/0/1]ip add 172.16.2.1 24

[AR2-GigabitEthernet0/0/1]int g0/0/2

[AR2-GigabitEthernet0/0/2]ip add 172.16.3.1 24

[AR2-GigabitEthernet0/0/2]q

[AR2]q

<AR2>sa

    //AR3

<Huawei>sys

[Huawei]sysname AR3

[AR3]int g0/0/1

[AR3-GigabitEthernet0/0/1]ip add 172.16.2.2 24

[AR3-GigabitEthernet0/0/1]int g0/0/0

[AR3-GigabitEthernet0/0/0]ip add 172.16.4.1 24

[AR3-GigabitEthernet0/0/0]q

[AR3]q

<AR3>sa

    //AR4

<Huawei>sys

[Huawei]sysname AR4

[AR4]int g0/0/2

[AR4-GigabitEthernet0/0/2]ip add 172.16.3.2 24

[AR4-GigabitEthernet0/0/2]int g0/0/0

[AR4-GigabitEthernet0/0/0]ip add 172.16.4.2 24

[AR4-GigabitEthernet0/0/0]q

[AR4]q

<AR4>sa

2、配置IBGP

//AR2

[AR2]bgp 65009

##开启编号为65009的BGP服务

[AR2-bgp]router-id 2.2.2.2

##用IPV4格式指定路由器标识符，2.2.2.2必须唯一

[AR2-bgp]peer 172.16.2.2 as-number 65009

##指定对等体，包括IP地址和自治系统号

[AR2-bgp]peer 172.16.3.2 as-number 65009

//AR3

[AR3]bgp 65009

[AR3-bgp]router-id 3.3.3.3

[AR3-bgp]peer 172.16.2.1 as-number 65009

[AR3-bgp]peer 172.16.4.2 as-number 65009

//AR4

[AR4]bgp 65009

[AR4-bgp]router-id 4.4.4.4

[AR4-bgp]peer 172.16.4.1 as-number 65009

[AR4-bgp]peer 172.16.3.1 as-number 65009

3、配置EBGP

//AR1

[AR1]BGP 65008

[AR1-bgp]router-id 1.1.1.1

[AR1-bgp]peer 172.16.1.2 as-number 65009

//AR2

[AR2]BGP 65009

[AR2-bgp]peer 172.16.1.1 as-number 65008

4、配置R1发布路由192.168.1.0/24
