1. 直方图：

直方图统计图像中各个灰度级出现的次数，横坐标为各个像素点的灰度级，纵坐标是具有该灰度级的像素个数。
在这里插入图片描述

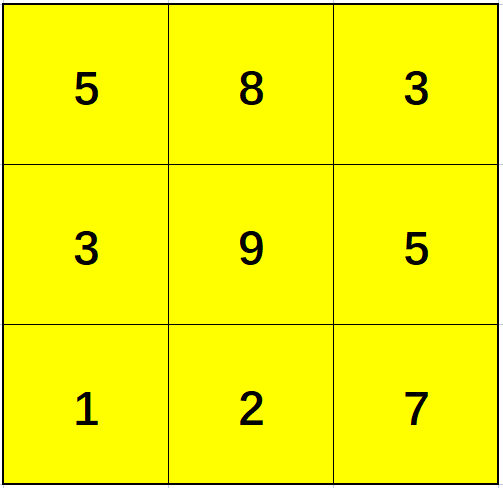

上面这个九宫格我们可以想象成一张图像，里面的数字代表当前像素的灰度等级。

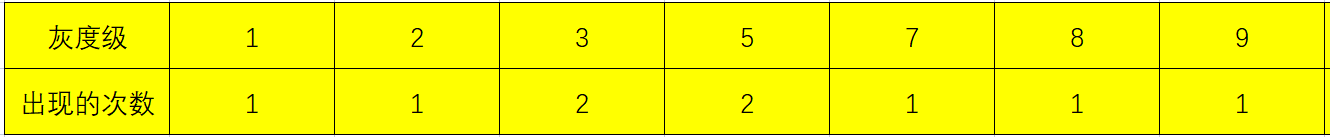

用图表显示：X轴代表灰度级，Y轴代表统计次数。

在实际处理中，X轴代表8位的256个灰度级[0-255]，Y轴代表具有相应的灰度级的像素点的个数。
示例： 统计这个纯白色背景下的黑色8的图像的直方图

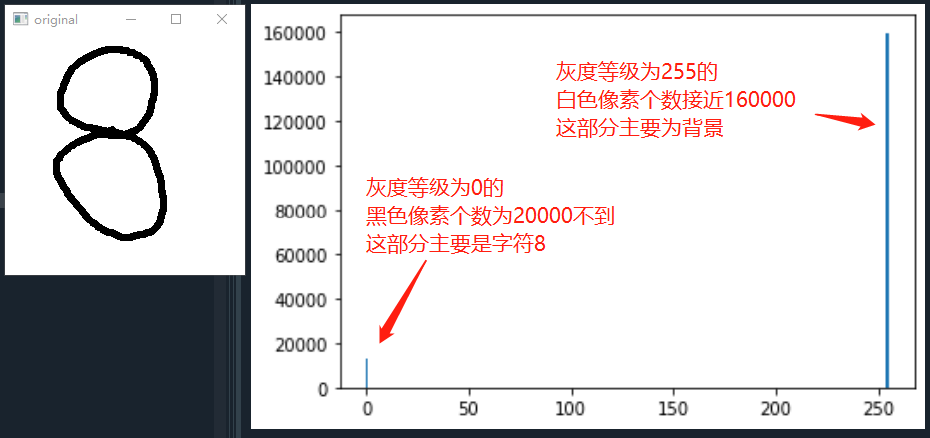

在这里插入图片描述

2. 绘制直方图：

模块matplotlib.pyplot 提供了一个类似 MATLAB 的绘图框架，其中hist()函数可以用来绘制直方图。

hist( X,BINS)

X为数据源，必须是一维的，二维图像需要通过ravel()函数转换为一维数组之后传入hist()函数。
BINS为灰度的分组情况，相当于前面的Y。

上代码：

import cv2
import matplotlib.pyplot as plto=cv2.imread("image\\8.bmp")
cv2.imshow("original",o)
# 显示直方图
plt.hist(o.ravel(),256) # 将o转换为一维数组，然后显示256个等级【0-255】cv2.waitKey()
cv2.destroyAllWindows()

3. OpenCV中绘制直方图：

hist = cv2.calcHist( images, channels, mask, histSize, ranges, accumulate )

hist返回一个一维数组，数组中是每个灰度等级的像素个数。
images为原始图像，注意用[]括起来。
channels为通道，单通道为[0]，彩色通道分别用[0],[1],[2]表示B，G，R。
mask为掩模，没有掩模的时候传None。
histSize表示BINS子集，注意用[]括起来。
ranges表示像素范围,比如单通道[0,255]。
accumlate暂时为空。

上代码：

import cv2
import numpy as npimg=cv2.imread("image\\hist.png")
# 计算直方图
hist = cv2.calcHist([img],[0],None,[2],[0,256]) # 这里像素范围[0,255]只能返回0灰
# 度等级的像素数，至于原因求高手分析？？？print(hist)cv2.waitKey()
cv2.destroyAllWindows()

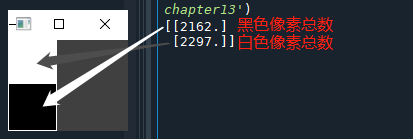

运行：
在这里插入图片描述

使用plot分通道提取直方图代码：

import cv2
import matplotlib.pyplot as plto=cv2.imread("image\\girl.bmp")
cv2.imshow("original",o)
histb = cv2.calcHist([o],[0],None,[256],[0,255]) # channels中[0][1][2]分别代表BGR通道
histg = cv2.calcHist([o],[1],None,[256],[0,255])
histr = cv2.calcHist([o],[2],None,[256],[0,255])plt.plot(histb,color='b')
plt.plot(histg,color='g')
plt.plot(histr,color='r')
plt.show()

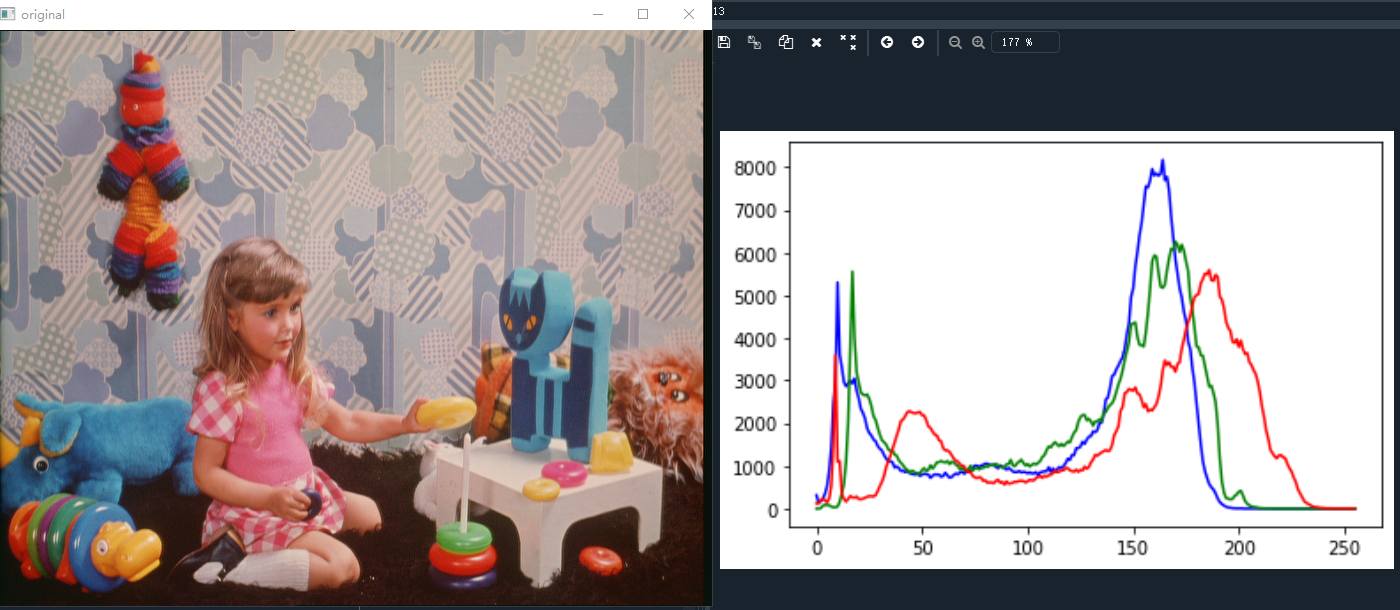

运行：
在这里插入图片描述

4. 掩模后绘制直方图：

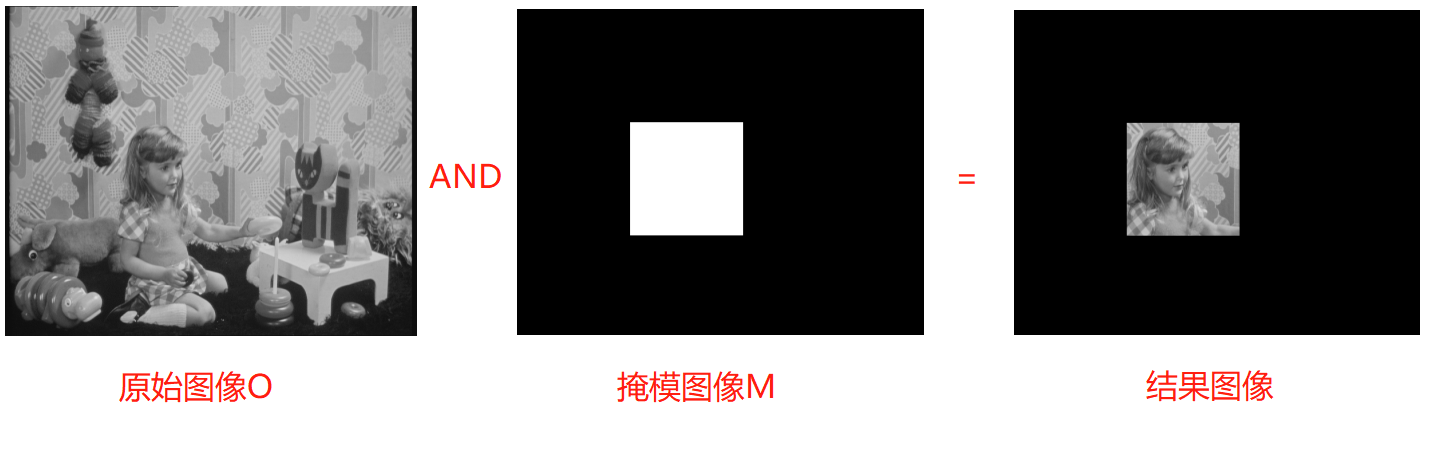

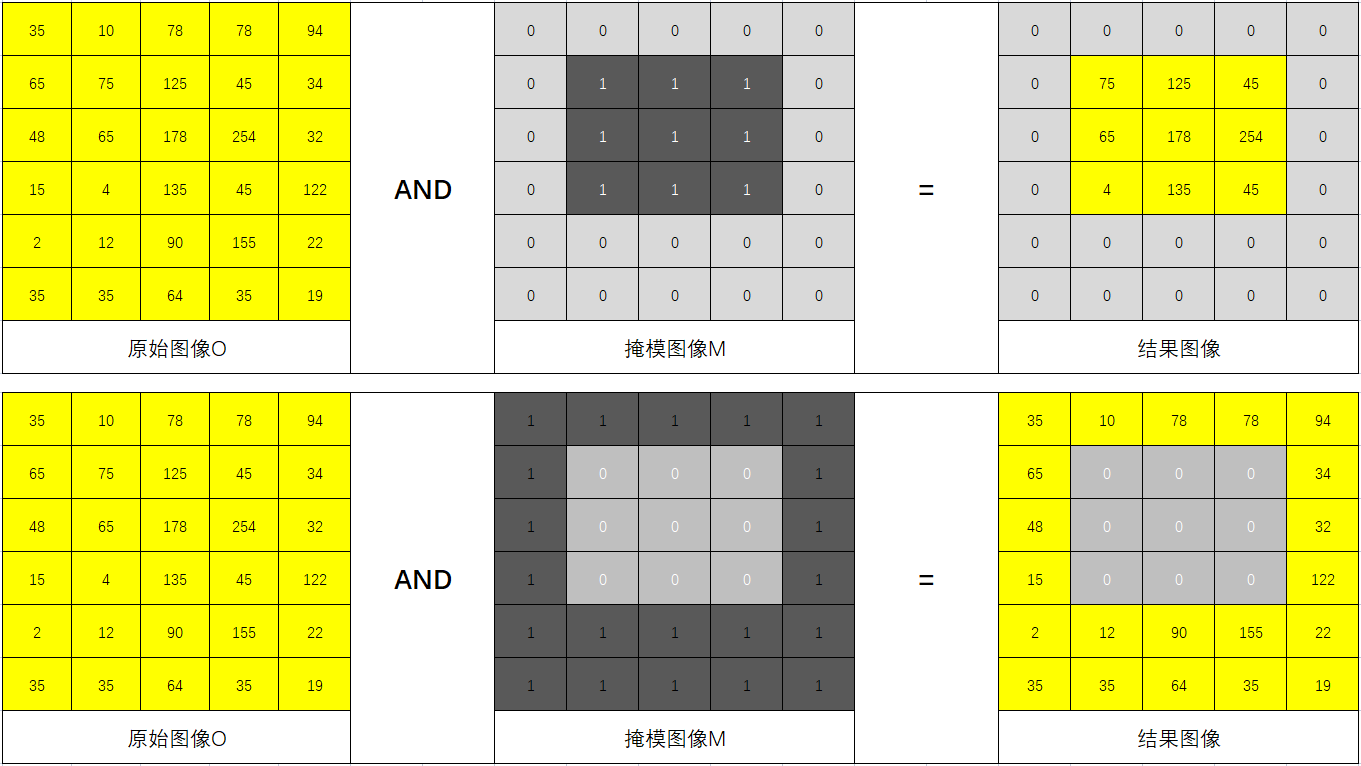

与运算：
当M=1时：O AND M = 原图O
当N=0时：O AND M = 0(零)
在这里插入图片描述
构造一个掩模图像

import cv2
import numpy as npmask=np.zeros([600,600],np.uint8) #构造一个像素为0的二维数组
mask[200:400,200:400]=255 # 将X200-X400、Y200-Y400之间的数组值改为255cv2.imshow('mask',mask)
cv2.waitKey()
cv2.destroyAllWindows()

运行：

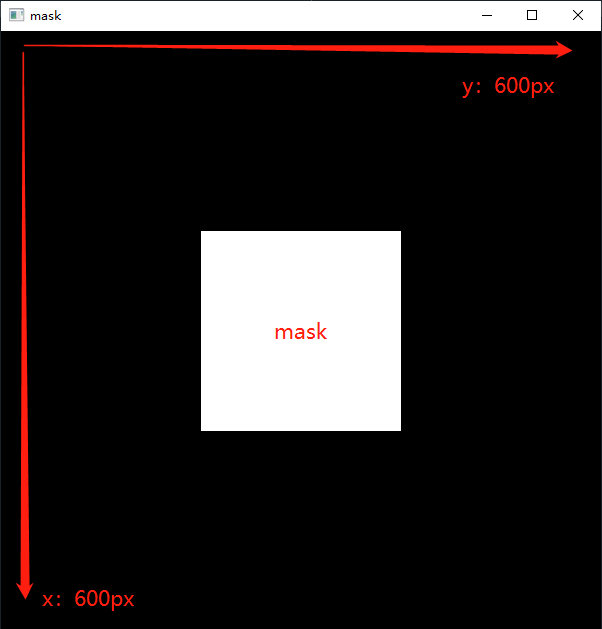

在这里插入图片描述
绘制一个掩模后的图像的直方图：

import cv2
import numpy as np
import matplotlib.pyplot as pltimage=cv2.imread("image\\girl.bmp",cv2.IMREAD_GRAYSCALE)# 创建一个原图一个大小的二维数组，元素0黑色
mask=np.zeros(image.shape,np.uint8)
# 掩模，改变200-400区域为白色
mask[200:400,200:400]=255# 将原图和掩模图进行与运算，黑色区域被消除
m=cv2.bitwise_and(image,mask)# 计算原图和掩模后图像的直方图
histImage=cv2.calcHist([image],[0],None,[256],[0,255])
histMI=cv2.calcHist([image],[0],mask,[256],[0,255])
plt.plot(histImage,color='r')
plt.plot(histMI,color='g')cv2.imshow("o",image)
cv2.imshow("mask",mask)
cv2.imshow("maskImg",m)cv2.waitKey()
cv2.destroyAllWindows()
