如何设计一个优惠券系统

背景

部门为一个租房房源平台，为各个商家提供房源发布&C端曝光获客的功能，现在要构建一个优惠券系统，用于各个节假日节点进行商家营销活动。形式主要以商家在B端参与活动，对房源绑定优惠券，将租赁价格进行优惠，来在C端吸引用户进行租房。

1. 业务梳理

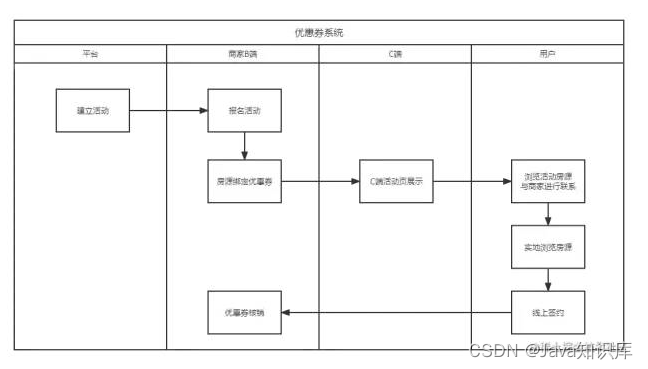

在清楚了大致的业务背景后，下面来进行整体的业务流程梳理，大致如下图所示。

首先，平台建立好活动，在商家B端将可报名的活动展示出来，商家通过报名对应优惠力度的活动，来建立对应优惠的优惠券。

然后，通过将房源与对应的优惠券建立绑定关系，来对房源数据打上优惠券标识。这样一来在C端展示房源时，就可以进行对应的优惠房源筛选，以及让用户在房源上进行领取某个类别的优惠券。

最后，用户在C端领取优惠券后，可联系商家进行实地房源考察，如果双方达成协议，即可在线上签约。而在签约时即可使用对应优惠券，实现相应的价格优惠。

至此，就是整个系统的完整正向流程了。

2. 技术设计

下面来对每个环节的进行相应的技术设计。

2.1 建立活动

2.1.1 数据表

活动信息需要如下数据项

报名时间范围
活动时间范围
优惠类型和具体的优惠力度
可报名的城市

下面就是活动信息数据表的具体设计

CREATE TABLE `t_activity` (`activeId` bigint(20) NOT NULL COMMENT '活动ID',`title` varchar(256) NOT NULL COMMENT '活动名称',`applyStartTime` timestamp NULL DEFAULT NULL COMMENT '报名开始时间',`applyEndTime` timestamp NULL DEFAULT NULL COMMENT '报名停止时间',`activityStartTime` timestamp NULL DEFAULT NULL COMMENT '活动开始时间',`activityEndTime` timestamp NULL DEFAULT NULL COMMENT '活动结束时间',`cityIds` varchar(256) NOT NULL COMMENT '覆盖城市，多个逗号分隔',`couponType` tinyint(4) NOT NULL DEFAULT '0' COMMENT '优惠类型，1 直减；2 折扣；3免费住N天；4免押金；5特价房',`lowerLimit` int NOT NULL DEFAULT 0 COMMENT '优惠数值下限',`upperLimit` int NOT NULL DEFAULT 0 COMMENT '优惠数值上限',`description` text COMMENT '活动描述',`cubeType` smallint(6) NOT NULL DEFAULT '1001' COMMENT '活动类型',`foreignId` bigint(20) NOT NULL DEFAULT '0' COMMENT '外部ID',`status` tinyint(4) NOT NULL DEFAULT '0' COMMENT '活动状态',`createTime` timestamp NULL DEFAULT NULL COMMENT '创建时间',`updateTime` timestamp NULL DEFAULT NULL COMMENT '更新时间',`recordStatus` tinyint(4) NOT NULL DEFAULT '0' COMMENT '数据状态',PRIMARY KEY (`activeId`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8 COMMENT='活动信息表';

2.1.2 数据读取

在商家端可以通过status字段和cityIds字段来进行可报名活动的展示。

C端读取的展示代码里可以使用设计模式中的代理模式来加一层缓存，在进行中的活动会将数据推入到cache层中。

2.1.3 活动状态流转

通过crontab定时任务，每分钟进行时间段的检查，来更新对应的status字段，完成活动状态的流转。

2.1.3 数据读取

可以使用设计模式中的代理模式来加一层缓存，非强实时的查询走cache，cache中不存在或需实时数据的再走db。

2.2 商家报名建券

2.2.1 数据表

CREATE TABLE `t_couponmeta` (`couponMetaId` bigint(20) NOT NULL AUTO_INCREMENT COMMENT '券id',`appId` int(11) NOT NULL DEFAULT '1' COMMENT '区分建立来源',`activeId` bigint(20) NOT NULL DEFAULT '0' COMMENT '活动ID',`companyId` bigint(20) NOT NULL COMMENT '公司编号',`cityId` int(11) NOT NULL COMMENT '城市id',`companyName` varchar(255) DEFAULT NULL COMMENT '公司名称',`companyShortName` varchar(255) DEFAULT NULL COMMENT '公司简称',`couponType` tinyint(4) NOT NULL COMMENT '优惠券类型',`title` varchar(256) NOT NULL COMMENT '优惠券名称',`directDiscount` int(11) NOT NULL DEFAULT '0' COMMENT '直减券优惠力度',`discount` int(11) NOT NULL DEFAULT '0' COMMENT '折扣力度',`freeLive` int(11) NOT NULL DEFAULT '0' COMMENT '免费住n天券',`threshold` varchar(256) NOT NULL COMMENT '使用门槛',`deduction` tinyint(4) NOT NULL DEFAULT '1' COMMENT '抵扣说明 1首月抵扣，2 平摊到月',`totalAmount` int(11) NOT NULL DEFAULT '0' COMMENT '券总数',`applyAmount` int(11) NOT NULL DEFAULT '0' COMMENT '已领取总数',`activityStartTime` timestamp NULL DEFAULT NULL COMMENT '活动开始时间',`activityEndTime` timestamp NULL DEFAULT NULL COMMENT '活动结束时间',`startTime` timestamp NULL DEFAULT NULL COMMENT '券使用开始时间',`expireTime` timestamp NULL DEFAULT NULL COMMENT '券使用结束时间',`status` int(11) NOT NULL DEFAULT '10' COMMENT '10：新建未启用，20：已启用，30：过期, 40 已结束 50 已中止',`expireType` tinyint(4) NOT NULL DEFAULT '1' COMMENT '类型：1固定有效期类型，2浮动有效期类型',`validPeriod` tinyint(4) NOT NULL DEFAULT '0' COMMENT '浮动有效期（单位：天）',`tenantRange` tinyint(1) NOT NULL DEFAULT '1' COMMENT '租客范围枚举值',`customScope` varchar(256) NOT NULL DEFAULT '' COMMENT '自定义租客范围',`comment` varchar(50) DEFAULT NULL COMMENT '备注',`cubeType` smallint(6) NOT NULL DEFAULT '1001' COMMENT '活动类型',`updateTime` timestamp NULL DEFAULT NULL COMMENT '更新时间',`createTime` timestamp NULL DEFAULT NULL COMMENT '创建时间',`recordStatus` tinyint(4) DEFAULT '0' COMMENT '状态 0默认 -1删除',PRIMARY KEY (`couponMetaId`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='优惠券表';

2.2.2 数据读取

同样可以使用设计模式中的代理模式来加一层缓存，对于C端大量读取优惠券信息的场景，需要让读请求尽量都在cache层处理完成，降低db的压力。

2.2.3 状态流转

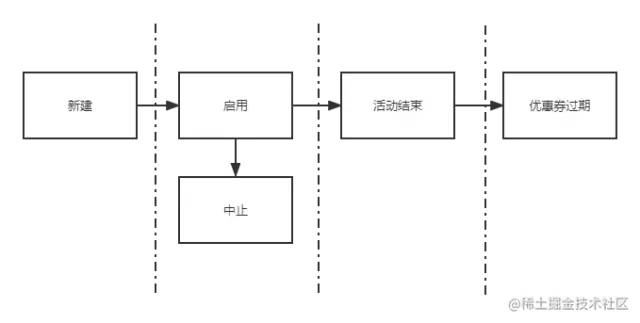

优惠券的状态流转如图所示

优惠券状态

大部分状态取决于活动的状态（除中止和过期），所以在活动状态的crontab任务中，当发现活动状态发生变更后，会将下面的优惠券状态变更任务以MQ发送出来，异步来修改优惠券的状态。

而优惠券状态的变更又会涉及联动数据的更新，举例来说：

状态从开始->启用时，需要更新房源C端索引数据的优惠券标识，并初始化库存数据（这部分在领券时候细说）；
状态从启用->结束时，需要将房源上的优惠券标识去掉，清空缓存数据；
...

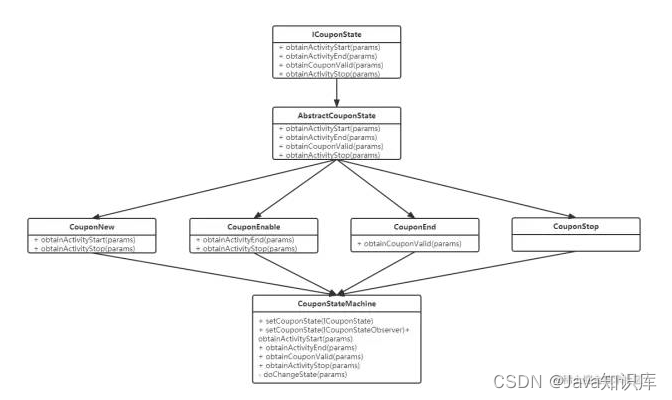

可以想到，在每个状态流转的时候，都有很多操作来做。为了保证业务逻辑清晰，状态流转我采用了状态模式来进行实现，类图如下所示：

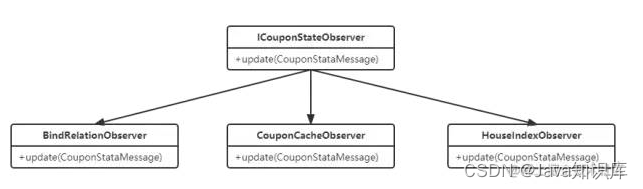

而状态更新后，C端房源索引数据/b端基础房源数据/缓存中的数据，这些数据的更新使用了观察者模式监听状态的变更，在观察者中通过发送mq异步来进行数据更新，类图如下所示：

通过将需要的观察者注册到CouponStateMachine中，在进行实际的doChangeStatus操作后，notify所有的观察者即可保证联动数据的正确性。

2.3 绑定优惠券

2.3.1 数据表

将商家b端绑定了的优惠券全量（新建/启用中/未过期）数据存于MySQL数据表中，表结构比较简单，如下所示：

CREATE TABLE `t_bindcoupon` (`id` bigint(20) NOT NULL AUTO_INCREMENT COMMENT 'id',`couponMetaId` int(11) NOT NULL COMMENT '券id',`companyId` bigint(20) NOT NULL COMMENT '公司编号',`activityStatus` tinyint(4) NOT NULL COMMENT '状态 0 准备中 1 活动中 2 活动结束 券未失效 3活动结束券失效',`houseId` bigint(20) NOT NULL DEFAULT '0' COMMENT '房源id',`recordStatus` tinyint(4) NOT NULL COMMENT '数据状态 0 有效，-1 失效',`createTime` timestamp NULL DEFAULT NULL COMMENT '创建时间',`updateTime` timestamp NULL DEFAULT NULL COMMENT '更新时间',PRIMARY KEY (`id`),KEY `idx_companyId_couponMetaId` (`companyId`,`couponMetaId`),KEY `idx_planeId` (`planeId`),KEY `idx_houseid_activitystatus` (`houseId`,`activityStatus`)
) ENGINE=InnoDB AUTO_INCREMENT=17379 DEFAULT CHARSET=utf8 COMMENT='优惠券绑定范围表'

该表主要是记录房源和优惠券之间的绑定关系，并记录当前绑定的状态，该状态用于限制同一个房源不可以绑太多的有效优惠券，限制商家为了增加c端曝光，胡乱操作。

操作房源绑定优惠券的时候，会使用分布式锁，避免并发绑定操作导致超限

2.3.2 数据展示

数据的展示依赖于C端的索引数据，索引数据中存储的都是在生效状态的优惠券信息，字段结合业务场景用于筛选和展示，具体如下：

优惠券ID（多值）
活动ID（多值）
参加的活动类型（多值）

通过索引筛选条件检索出房源数据后，即可获取房源的完整数据来获取该房源绑定了哪些优惠券，进行优惠券数据的展示。

2.3.3 状态流转

对于绑定关系的状态实时更新有两个触发动作，根据情况去更新数据的status和recordStatus两个字段：

依托于2.2.3中的优惠券状态的MQ消息
db绑定数据发生变化时（改/增/减），同样也会发送MQ，异步更新索引中的数据。

2.4 C端用户领券

C端用户领券是一个比较重要的地方，核心要求就是绝对不能多领，尽可能避免少领。

具体设计流程图如下：

流程大概分为三步：

请求校验
redis库存扣减
领取记录和更新库存任务以事务形式写入MySQL

下面根据图中所示逐步进行说明

2.4.1 数据读取

由于C端浏览券详情&领券可能会是一个并发量较高的操作，所以尽可能都从缓存中读数据，包括以下数据：

活动信息
优惠券信息
优惠券库存

当活动开始前五分钟会禁止编辑活动信息和优惠券信息，活动开始时将上述数据推入缓存中，不设置过期时间，待活动状态转为结束时再清理数据。

同时在web服务集群中，对这1 2数据项做了一层短时间的本地缓存，减少请求redis集群的网络开销。

2.4.2 校验

首先，服务端收到用户领券的请求后，会在redis中校验是否存在领取记录cache。这里可以使用布隆过滤器来实现，key为优惠券id，若用户id存在其中则直接返回。

然后，会进行优惠券状态校验，优惠券数据在活动开始时即推入了redis中，所以直接用redis中的数据校验即可。

最后，会校验是否存在该优惠券的存库数据，为了提高容错性和可用性，若不存在则发送一个初始化库存任务的MQ，然后直接返回，由MQ异步来重新初始化库存数据，避免缓存击穿的问题。

2.4.3 库存扣减

直接操作db，以使用乐观锁形式扣减库存，MySQL的库存更新操作会成并发热点，请求都会在行锁的争抢中阻塞，支持的并发量有限，并且会给db带来压力。

由于redis可以保证操作的原子性，并且数据在内存中，适合高并发场景，所以通过redis来完成库存的扣减。

将db的库存更新操作通过db消息任务表，进行异步化，串行化，避免阻塞的同时也降低锁的争抢。

但是扣减库存以redis为准的话，就分为几种情况:

redis扣减成功，但是db领取记录和更新库存任务写入失败，执行回滚，incr库存数量。
redis扣减失败（没库存/redis宕机）,不会执行db操作。
redis扣减成功，db事务执行时，服务运行机器重启或宕机，没有回滚库存，产生少领情况。
redis扣减成功后redis主库宕机，DB写入数据成功，但扣减数据未同步到从库，使用从库进行扣减时产生超领现象。

1 2 属于正常情况，3 4 属于异常情况。

对于情况3，可以在redis中库存扣减光时，触发异步任务来对比库存数据，若还有可领取库存，则更新redis的库存信息，达到避免少领的情况。

对于情况4，由于redis无法保证主从强一致，在数据操作丢失的情况下，就有可能会产生超领情况。

我的想法是，有以下几种方式：

若更新库存操作已经存在超领的情况，将用户领取优惠券的数据进行删除或冻结，避免带来损失。
监控剩余库存量每变动5%，就执行异步任务将优惠券状态进行冻结，让C端无法领券。然后将当前消息事务表中db的扣减任务都处理完成后，进行redis和db的数据校验同步，同步完成后将优惠券解冻，恢复正常领取。
由于redis属于AP，若要保证数据的强一致性则牺牲可用性，改为使用CP的存储。
优惠券核销时检查核销数量是否超过总数量，若达到阈值，则提示优惠券不可用。
根据优惠券发放总数量，生成一批优惠券id，同时存入db与redis队列中，通过pop id生成优惠券领取记录，根据id是否相同来限制重复领取，从而达到防止超领的情况。

第一种方式，用户领券成功到更新db库存任务的执行，在这中间时间窗口很小的情况下，可以尽可能的避免超领并使用的情况。

第二种方式，也不能完全解决超量的问题，只能以牺牲很少时间的领取功能，矫正领取请求非激增的情况下数据不一致的情况。

第三种方式不做赘述。

第四种方式，被动的进行数量的校验，保证使用的优惠券不会超过发放的总数量，个人认为是比较柔和的影响范围最小的处理方式了，只不过可能会引起客诉，（为什么领了还是不能用！！！）

第五种方式，db中根据优惠券发放总数量生成一批领取记录，但是领取用户id以及领取时间空着。将这批记录的id存入redis队列中，扣库存的时候pop该队列，获取id以后，通过乐观锁方式更新对应id的数据行（where id = x and userId = 0），若更新失败则领取失败。这样可以有效的防止第四种情况产生，需要考虑的是若发放数量过多，而实际领取很少，还需活动结束后清理占用的数据表空间。事前需要预热插入db中的数据，事后需要清理没有绑定userId的数据。

在我的业务场景下，考量过后主要选用了第四种方式，第二种方式选择了每天凌晨四点进行一次，第一种没有删除而仅仅是进行了报警。
