对于PCB的布局布线，我个人认为应该从实际需求出发分层次讨论。关于PCB布局布线的规则十分的繁杂，总是让初学者很困惑，不知如何去选择，目前也没有系统性较强的书籍提供给大家查阅。因此，我也就自己的经验在此与大家分享，希望能帮助到大家。有不当之处还请留言指正。

       首先明确我们做PCB设计的目的：满足功能需求、方便接线、美观。

       所以，我们应该依次关注的问题应该是：

               1.电路规模→PCB大小；

               2.频率/功率/散热→PCB布局布线设计；

               3.板间接口互连→PCB上的接口位置；

               4.走线密度→PCB层数；

       至此，我们至少应该知道了以下问题：

                1.PCB板的基本大小、形状、层数；

                 2.各种接口的排放位置；

       接下来我们便开始考虑“ 频率/功率 ”的影响：

              频率的考虑应分为数字信号和模拟信号，通常当信号频率小于30MHz时，一般不予考虑。（大于30MHz的高速、高频信号的考虑，请点击文章末尾的链接）。功率也是分为信号功率和电源功率来考虑，信号的功率影响着走线宽度，电源的功率则既要考虑走线宽度也要考虑芯片的散热（PCB线宽、过孔与功率的关系解析请点击文章末尾的链接）。

     废话说完了，下面是相关的干货啦。^_^

     PCB设计基本原则：

      对于频率不高、功率不大的PCB，主要讲究以下几点。

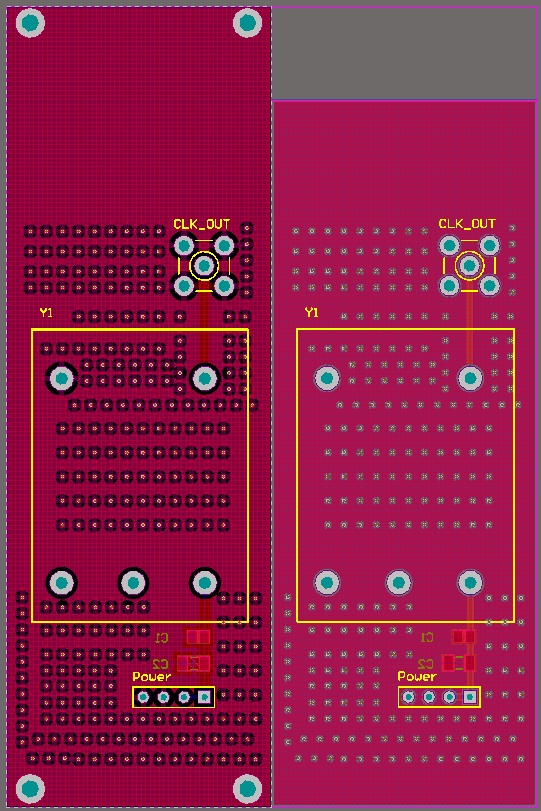

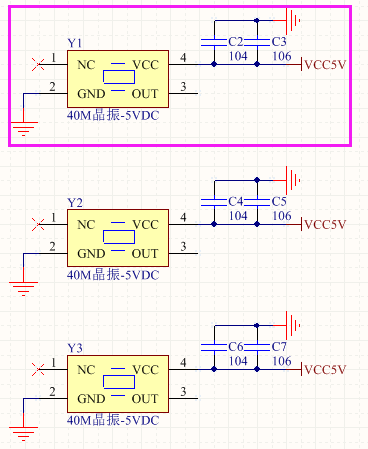

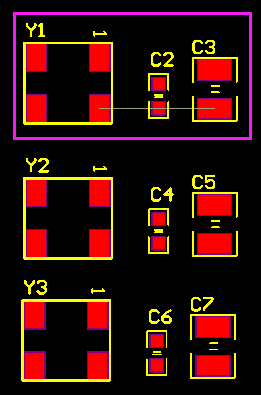

      1.一个小电路即一个小部分（绘制原理图时应注意划分电路模块，如一个芯片及其外围电阻电容为一个部分，芯片与芯片之间的连线使用网络标号进行连接。对应的在PCB器件布局时，就应该按照原理图的划分来分模块布局。）Altium designer快速选定PCB器件的快捷键是，在原理图页面时按T→S，便可以直接选中对应PCB文件中的封装。

      2.放置的接口应方便连线，需要的时间时候增加固定孔，或者进行一定面积的铺铜进行固定。

     3.走线宽度和过孔



     走线厚度1盎司铜厚情况下的经验用法，如果初学者纠结怎么选线宽和过孔大小，则可以参考这个大小进行选择。

     布线时线与线之间的距离不要太近，走线尽量的短、过孔尽量的少。

     走线顺序：时钟线和重要的信号线、其余的信号线、电源线。

     4.尽量美观。这个就不细说了，每个人审美和习惯都不太一样，顺眼就好。

     初学画板一定要注意养成良好的布局布线习惯，为以后打下基础，不要图简便而忽略细节，只有养成了好的习惯设计高密度板和多层板时才能更高效、准确、合理的完成布局布线。

    对于简单的低频、低功率板，可以暂时不考虑其它的参数（如EMC、SI、阻抗、板材等参数），随着你进一步的学习会逐步逐步了解的，当你的设计涉及这些设计需求时，你才能更好的去理解和运用，所以不用现在就纠结于此。
