工作流（Workflow） – 工作流简介
数据库
Activiti的后台是有数据库的支持，所有的表都以ACT_开头。 第二部分是表示表的用途的两个字母标识。 用途也和服务的API对应。
- ACT_RE_: 'RE’表示repository。 这个前缀的表包含了流程定义和流程静态资源 （图片，规则，等等）。
- ACT_RU_*: 'RU’表示runtime。 这些运行时的表，包含流程实例，任务，变量，异步任务，等运行中的数据。
- Activiti只在流程实例执行过程中保存这些数据， 在流程结束时就会删除这些记录。 这样运行时表可以一直很小速度很快。
- ACT_ID_*: 'ID’表示identity。 这些表包含身份信息，比如用户，组等等。
- ACT_HI_*: 'HI’表示history。 这些表包含历史数据，比如历史流程实例， 变量，任务等等。
- ACT_GE_*: 通用数据， 用于不同场景下，如存放资源文件。

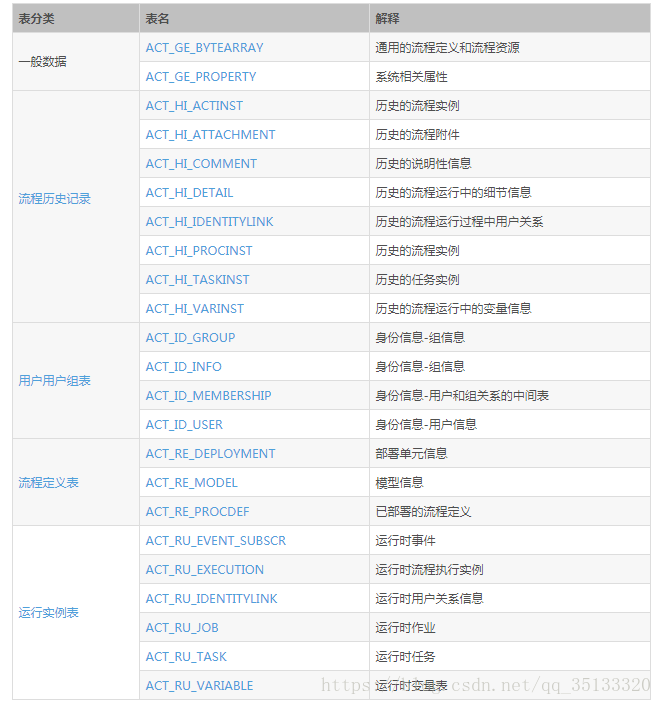

表结构操作
-
资源库流程规则表
- act_re_deployment 部署信息表
- act_re_model 流程设计模型部署表
- act_re_procdef 流程定义数据表
-
运行时数据库表
- act_ru_execution 运行时流程执行实例表
- act_ru_identitylink 运行时流程人员表，主要存储任务节点与参与者的相关信息
- act_ru_task 运行时任务节点表
- act_ru_variable 运行时流程变量数据表
-
历史数据库表
- act_hi_actinst 历史节点表
- act_hi_attachment 历史附件表
- act_hi_comment 历史意见表
- act_hi_identitylink 历史流程人员表
- act_hi_detail 历史详情表，提供历史变量的查询
- act_hi_procinst 历史流程实例表
- act_hi_taskinst 历史任务实例表
- act_hi_varinst 历史变量表
-
组织机构表
- act_id_group 用户组信息表
- act_id_info 用户扩展信息表
- act_id_membership 用户与用户组对应信息表
- act_id_user 用户信息表
这四张表很常见，基本的组织机构管理，关于用户认证方面建议还是自己开发一套，组件自带的功能太简单，使用中有很多需求难以满足
-
通用数据表
- act_ge_bytearray 二进制数据表
- act_ge_property 属性数据表存储整个流程引擎级别的数据,初始化表结构时，会默认插入三条记录，
activiti 配置
activiti的配置文件
activiti.cfg.xml
-
Activiti核心配置文件，配置流程引擎创建工具的基本参数和数据库连接池参数。
定义数据库配置参数：
jdbcUrl: 数据库的JDBC URL。
jdbcDriver: 对应不同数据库类型的驱动。
jdbcUsername: 连接数据库的用户名。
jdbcPassword: 连接数据库的密码。 -
基于JDBC参数配置的数据库连接 会使用默认的MyBatis连接池。 下面的参数可以用来配置连接池（来自MyBatis参数）：
jdbcMaxActiveConnections: 连接池中处于被使用状态的连接的最大值。默认为10。
jdbcMaxIdleConnections: 连接池中处于空闲状态的连接的最大值。
jdbcMaxCheckoutTime: 连接被取出使用的最长时间，超过时间会被强制回收。 默认为20000（20秒）。
jdbcMaxWaitTime: 这是一个底层配置，让连接池可以在长时间无法获得连接时， 打印一条日志，并重新尝试获取一个连接。（避免因为错误配置导致沉默的操作失败）。 默认为20000（20秒）。
核心组件介绍
工作流引擎 ProcessEngine对象
这是Activiti工作的核心。负责生成流程运行时的各种实例及数据、监控和管理流程的运行。 工作流的API所有的调用都要用到工作流引擎。
关键对象
- Deployment：流程部署对象，部署一个流程时创建。
- ProcessDefinitions：流程定义，部署成功后自动创建。
- ProcessInstances：流程实例，启动流程时创建。
- Task：任务，在Activiti中的Task仅指有角色参与的任务，即定义中的UserTask。
- Execution：执行计划，流程实例和流程执行中的所有节点都是Execution，如UserTask、ServiceTask等。
服务接口
- 一个是ProcessEngineConfiguration，这个是用来获取流程引擎配置 ,activiti基础参数的配置，如：数据源什么的。
- 一个是activiti的八个service接口，这是使用activiti的关键，每个接口都有不同的职责。而这些接口需要通过ProcessEngine来获取，activiti为了和spring整合提供了ProcessEngineFactroyBean，可通过它来获取ProcessEngin。
- RepositoryService： Activiti 中
