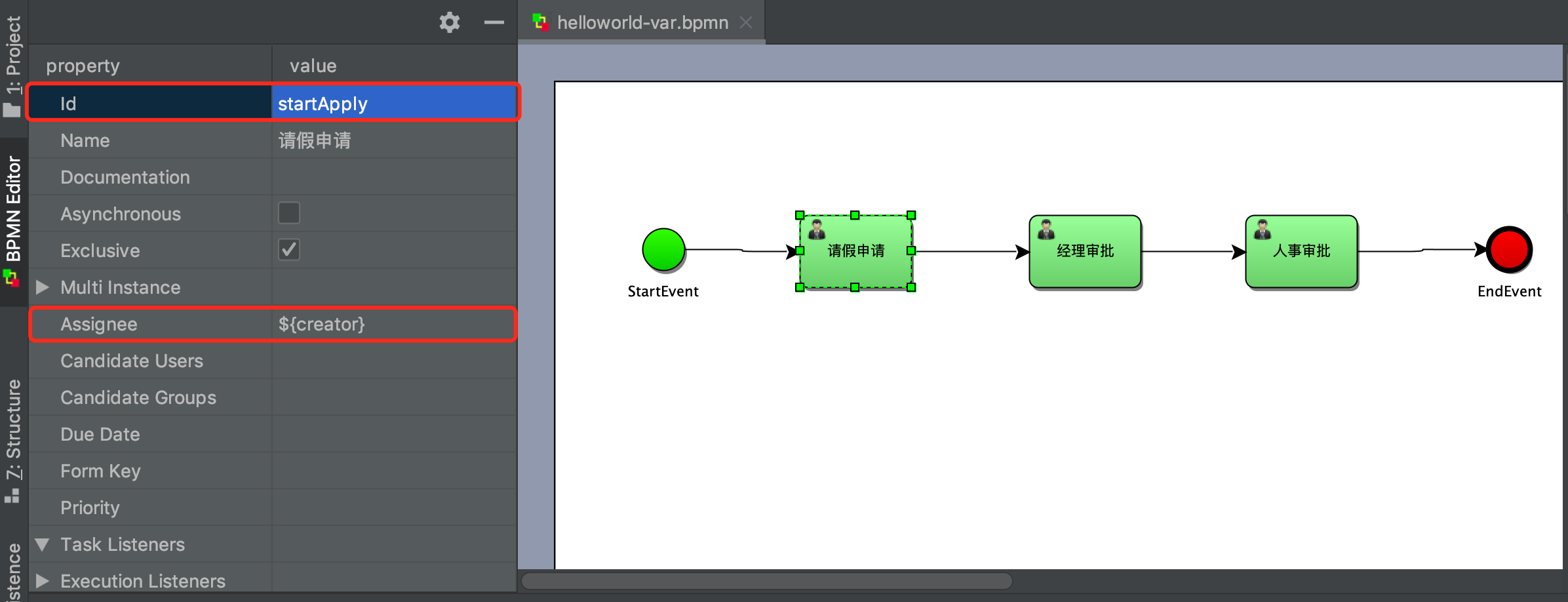

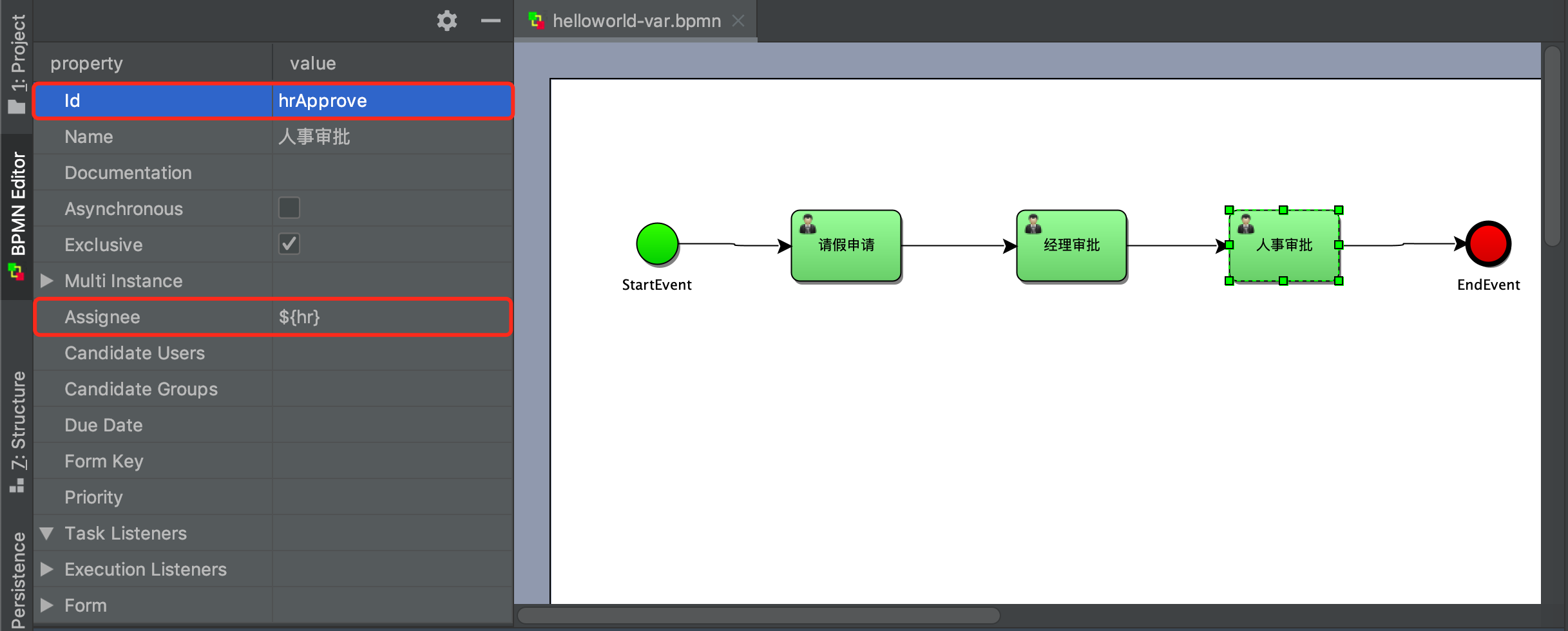

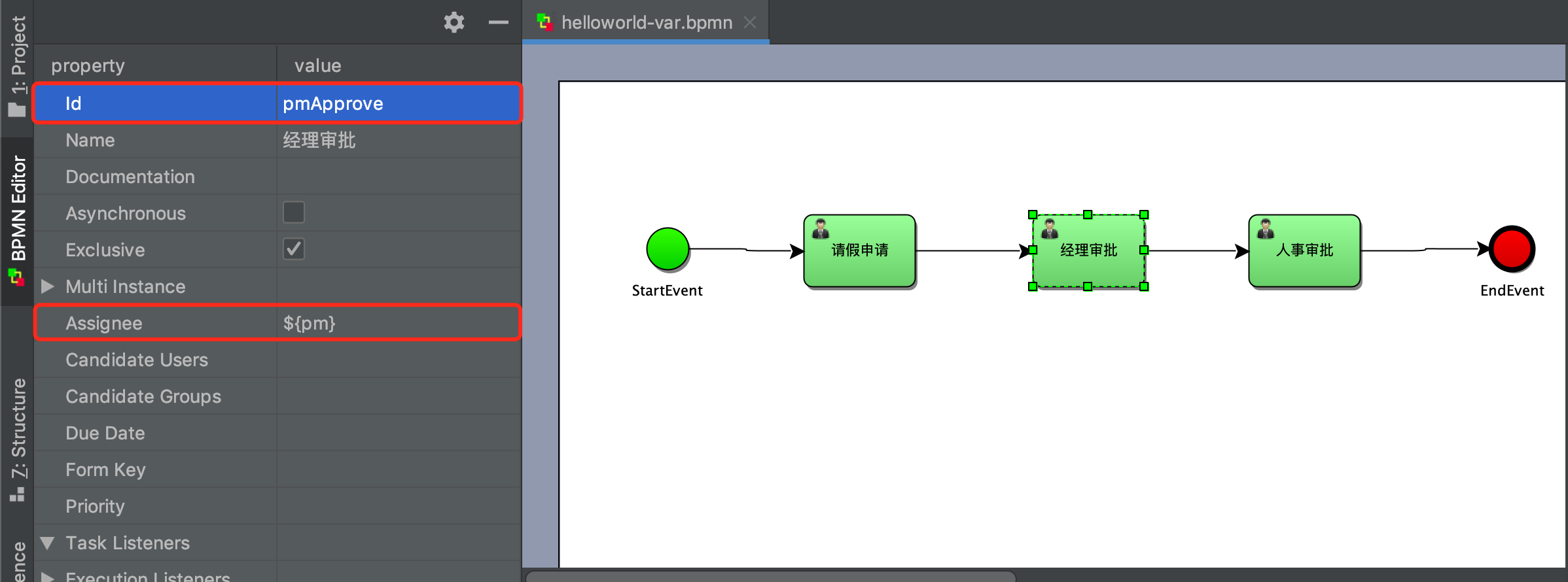

一、流程图



二、数据流转

1. 部署流程分析

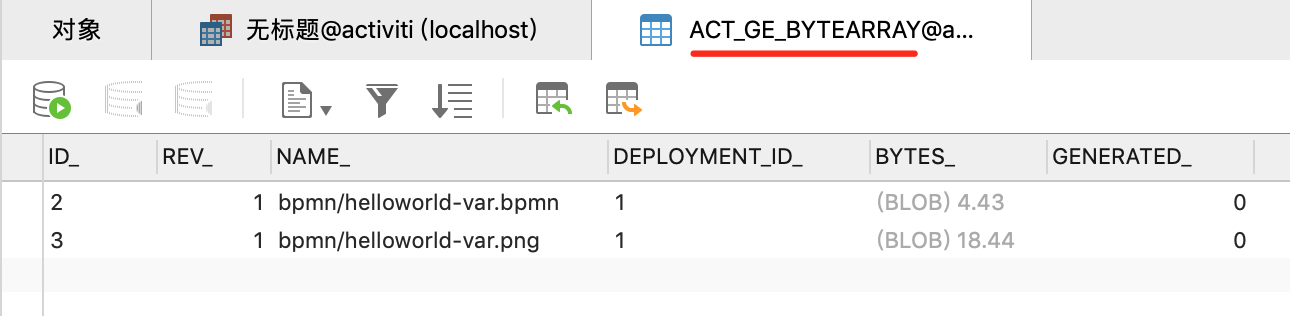

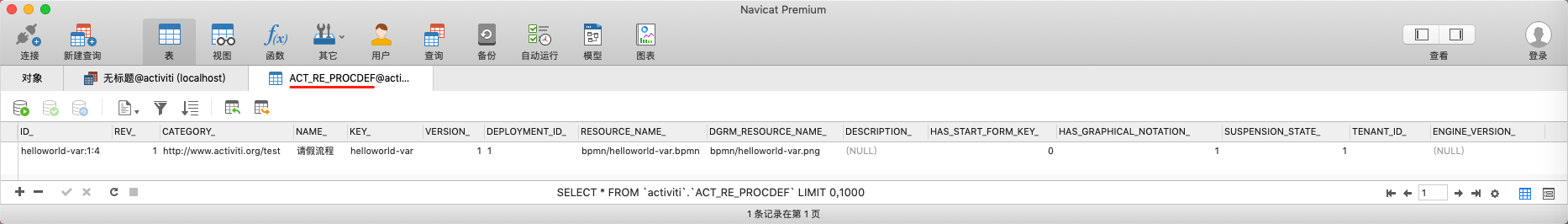

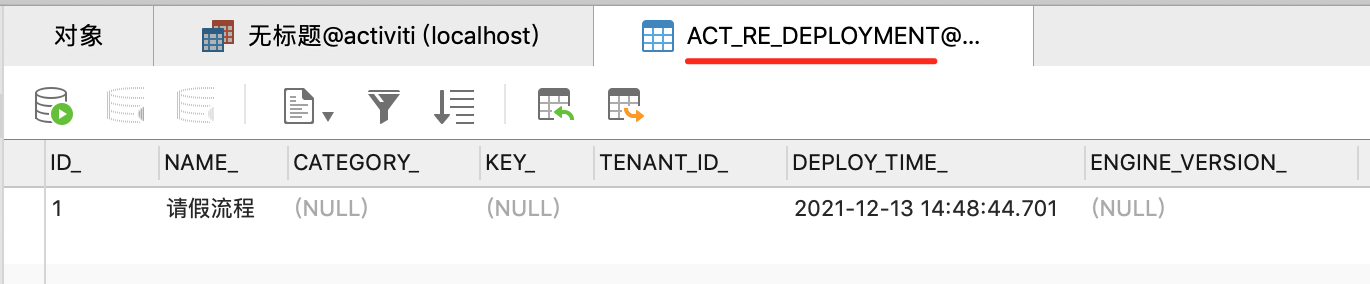

部署流程时会保存3张表：act_re_deployment、act_re_procdef、act_re_bytearray。



2. 启动流程

2.1启动流程流转

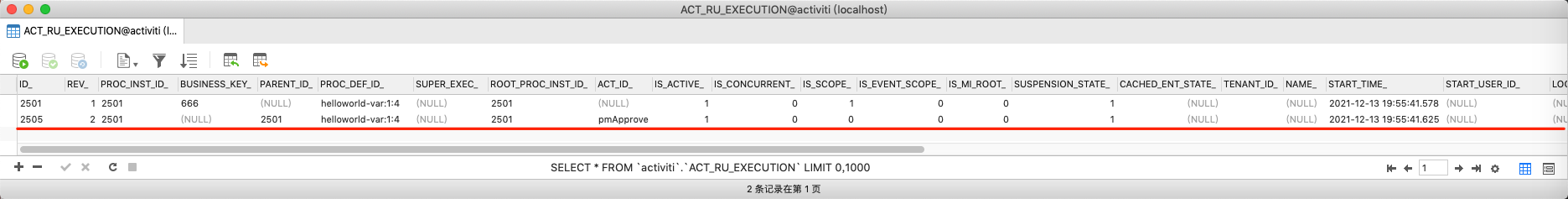

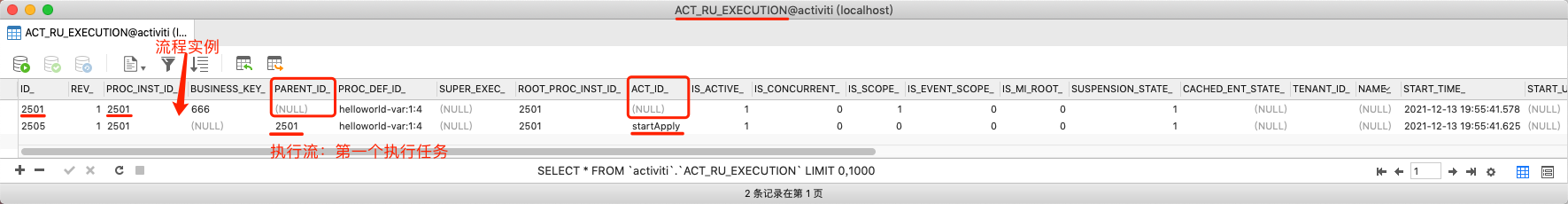

• act_ru_execution：流程实例和执行流，每发起一次申请就会生成两条记录，zhangsan和lisi分别发起就是4条数据。
  插入第一条记录（流程实例），is_scope_ = 1 ，确定流程实例Id值。 插入第二条记录（第一个UserTask）被称为执行流。

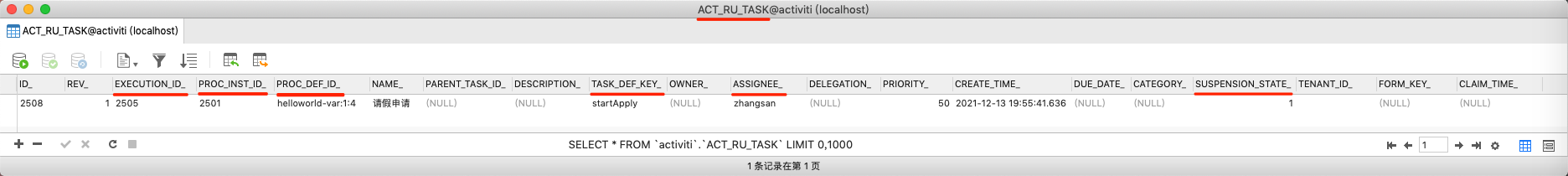

• act_ru_task
• act_ru_identitylink
• act_ru_variable

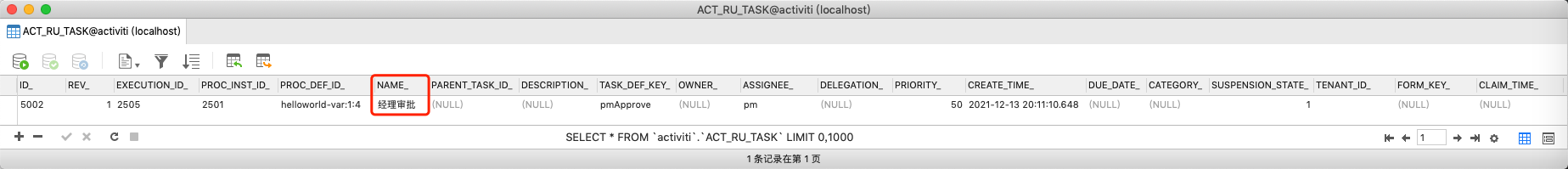

  启动流程时第一个任务就开始了。

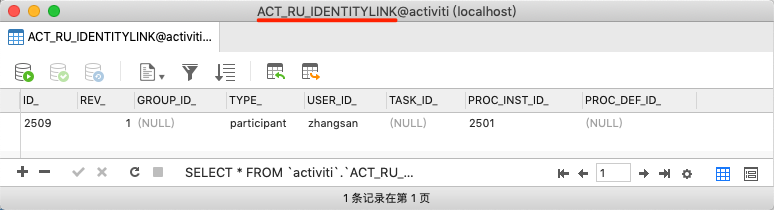

  同时第一个任务的负责人也将被记录下来。

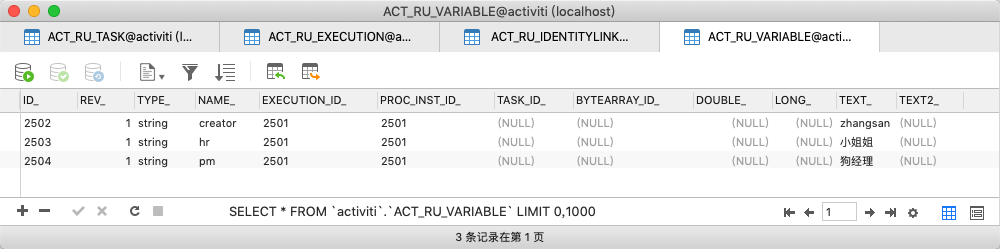

  当开始第一个任务的时候就会记录下来所有变量。

  2.2 zhangsan完成流程

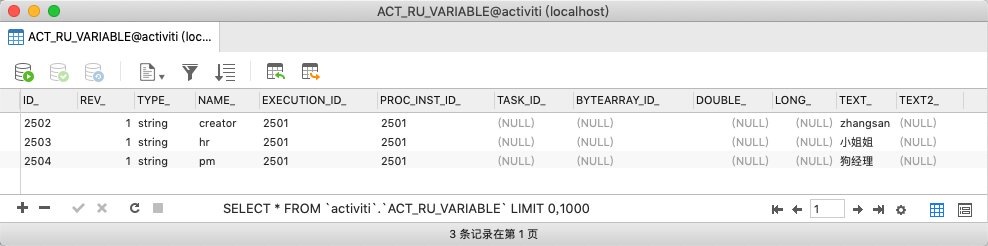

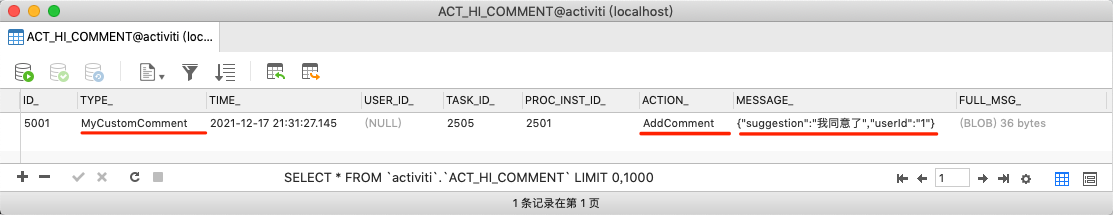

  在完成任务之前可以先记录一些值。

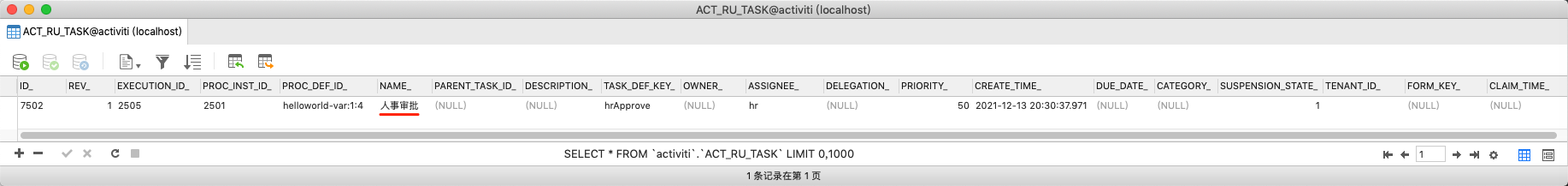

  当第一个任务完后就会卸磨杀驴被删除掉，同时下一个任务即将上位。

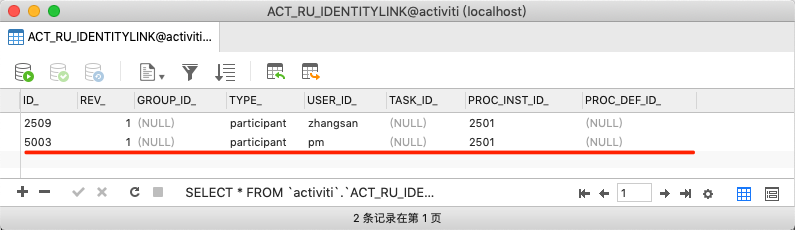

  开始第二个任务，同时记录第二个任务的负责人。注意：第一个任务的执行人并没有删除。

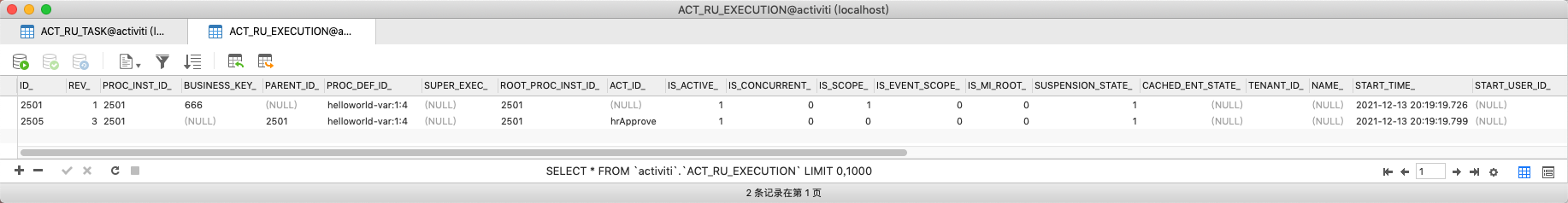

  开始第二个任务，第一个zhangsan的执行流被删除了，pm的执行流insert进来了。

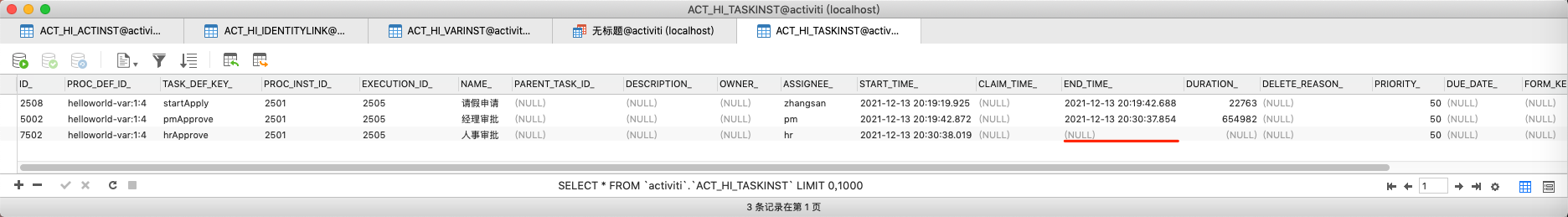

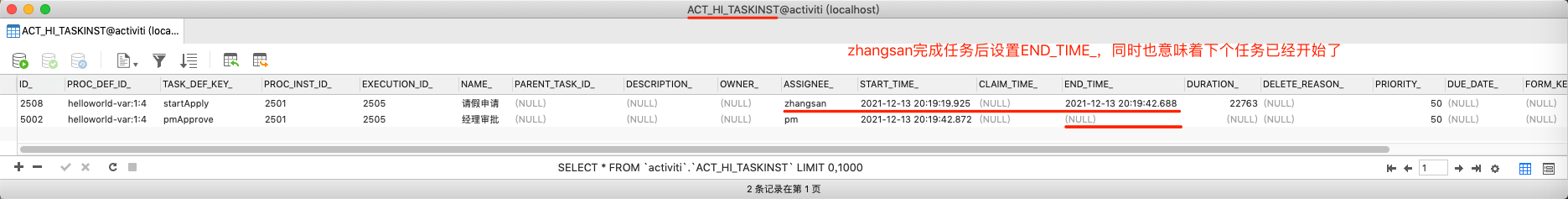

  历史表：zhangsan的任务已经完成结束了，要记录下来，同时第二个任务也已经开始了，但还没完成，所以没有结束时间。

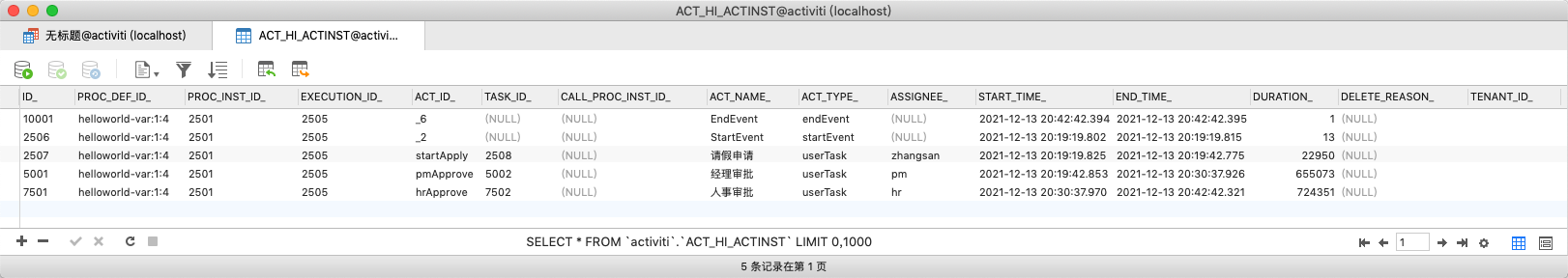

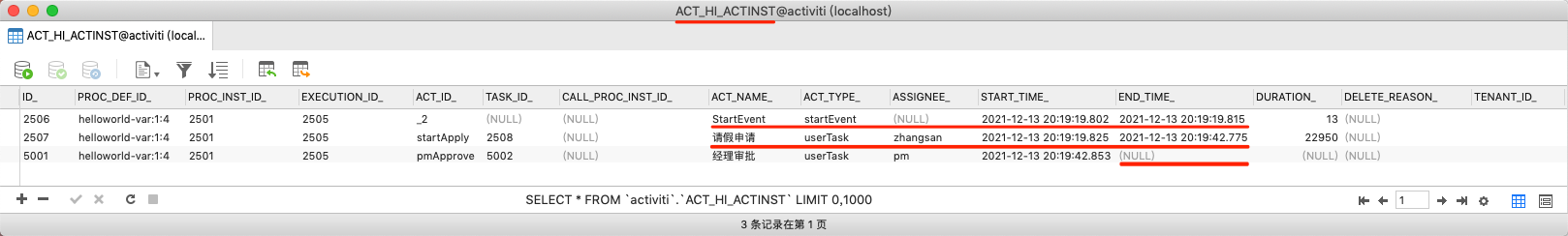

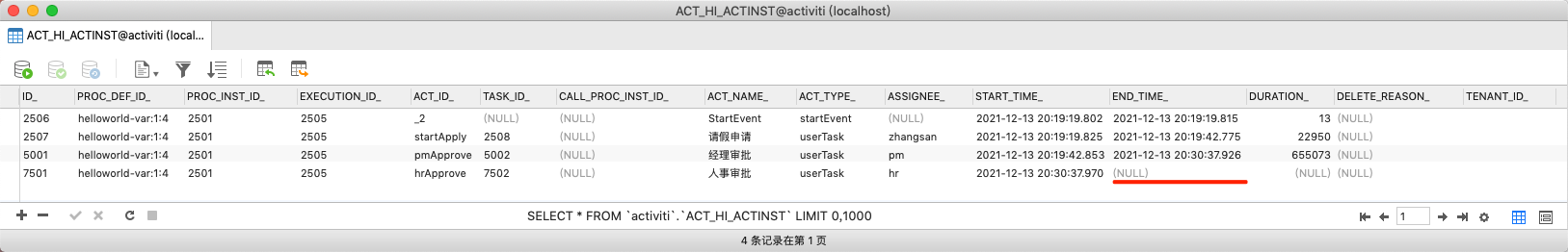

  act_ru_actinst相比于act_ru_taskinst数据更全一些，为记录工作流中的所有活动（包括开始、任务、结束等）。

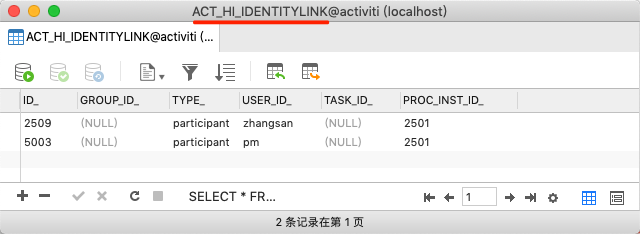

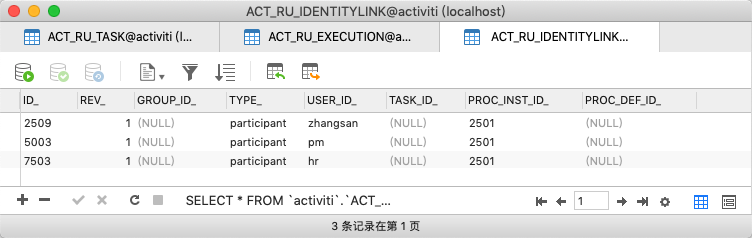

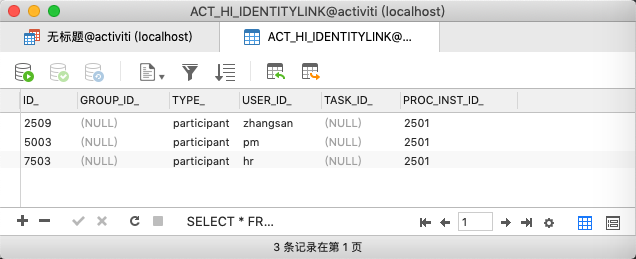

  第一个负责人和第二个负责人同时也被记录在历史上。

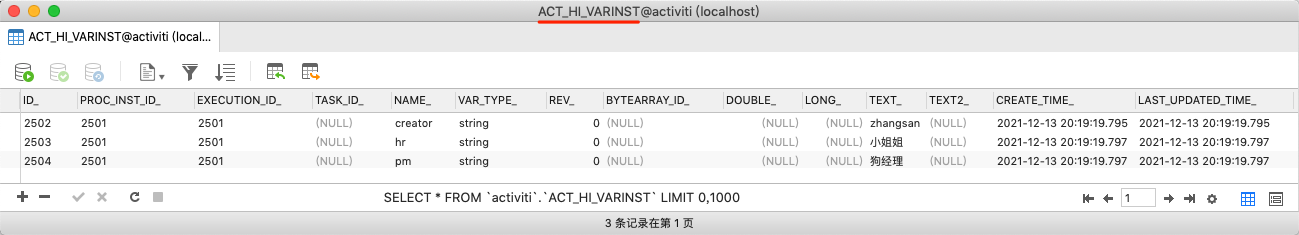

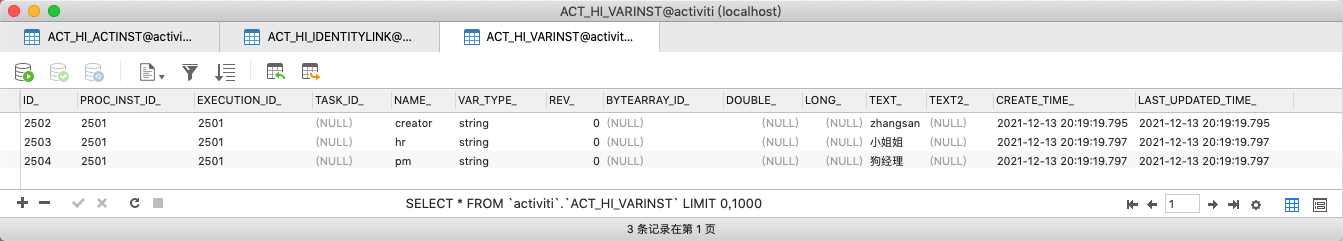

  第一个任务完成后就会将所有的变量记录在历史中。

  2.3 pm完成任务








  2.4 hr完成任务

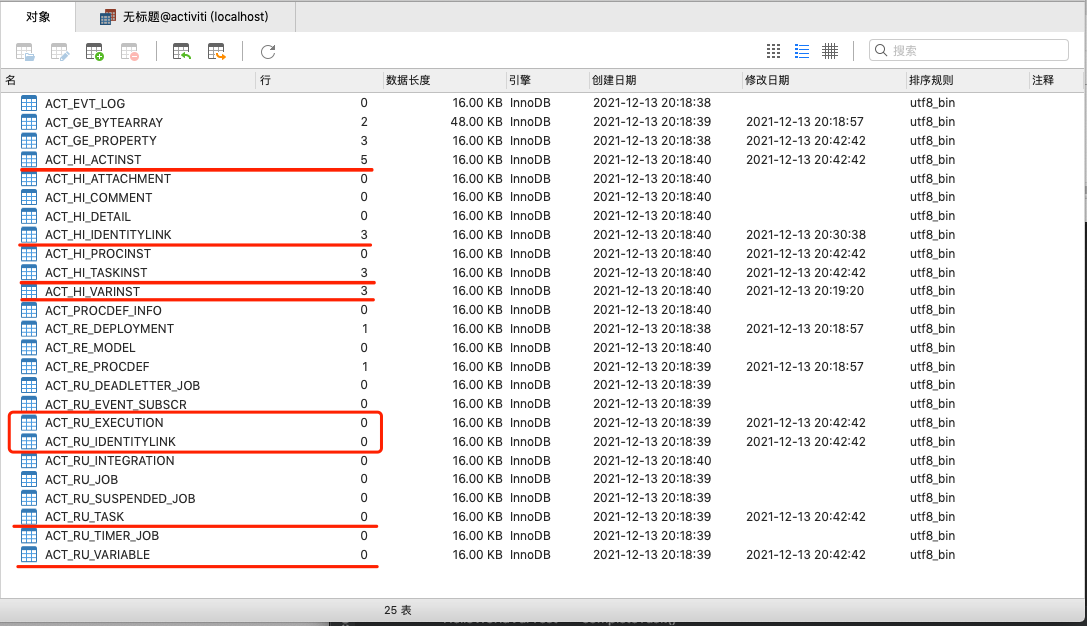

  任务完成，一切运行时的数据都将清空。

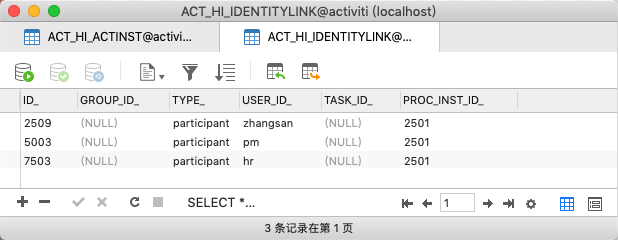

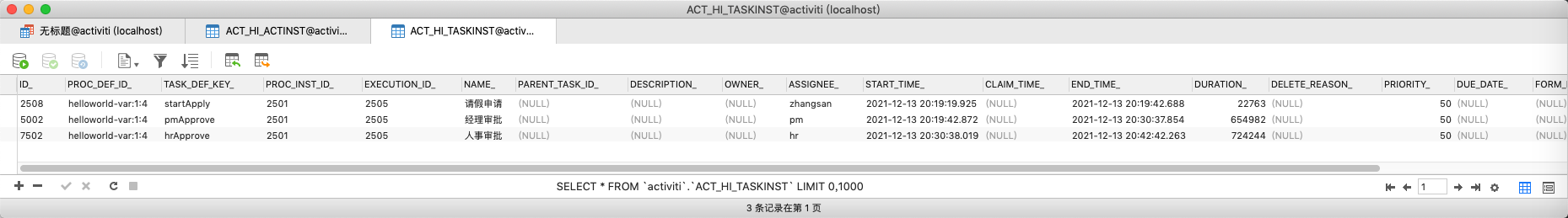

  一切结束的任务也将完整的记录在历史中。
