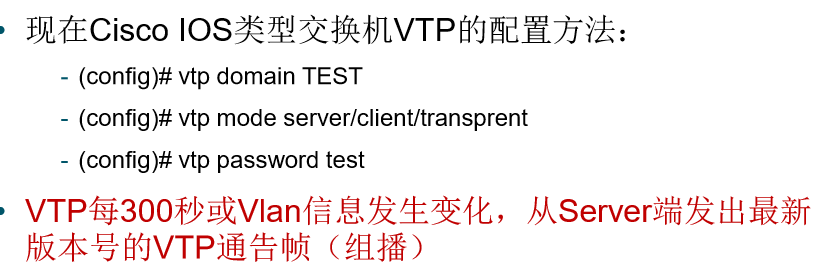

一、VTP详解

VTP有server、client、transparent三种模式、VTP多用于在多vlan的网络环境中，在核心交换机或者根节点交换机中配置Server，在下层的交互机中配置client，VTP在服务模式下，可以创建、删除、修改VLAN，并且转发VTP消息。其他的交换机（除透明模式的交换机）可以学习到VLAN的更新、修改、删除，方便VLAN的管理。当然在小型网络中可以不配置VTP服务，只是每个交换机都要手动去创建相应VLAN。

二、VTP区别

思科用的是VTP协议，而华为用的是VCMP，如果数据中心中有这两种类型的交换机可能就要开transparent模式，才能进行VLAN自动学习的功能了，具体看拓扑结构而做变化。

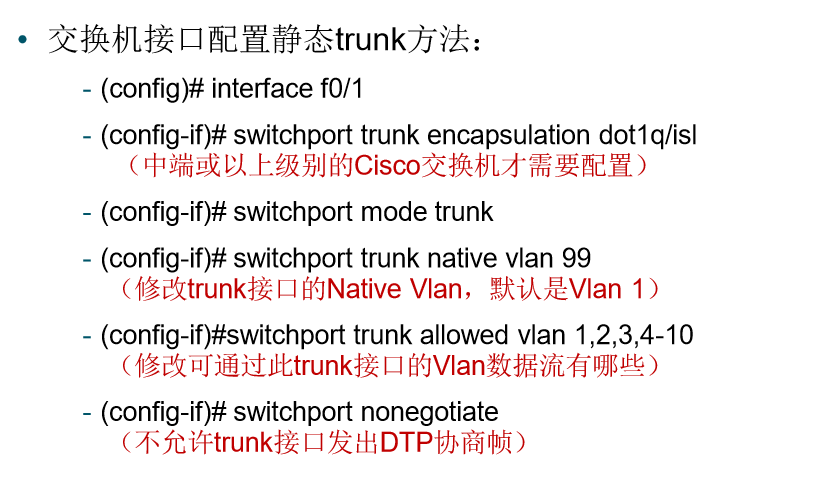

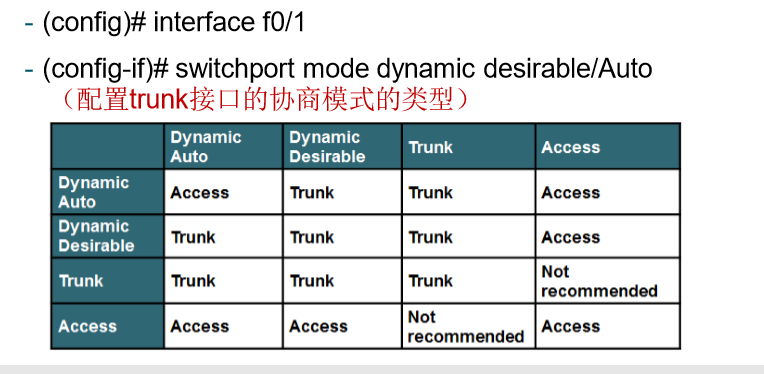

三、Trunk access 个人总结

一句话总结：基于端口的角度来看比较容易理解（无论是trunk口或者access口，个人觉得都通用），端口接收数据则打标签，端口发送数据则解标签，但是trunk口对于没有VLAN信息的数据包直接丢弃，所以Trunk口不适用于直接连接终端。access口只允许用于一个VLAN，trunk口允许多个VLAN通过也是常说的中继链路。管理VLAN默认为vlan1常用来发送一些cdp，bpdu等交换机间联系的数据或者管理流量，native VLAN可以更改这个管理的vlan，个人理解在trunk口中配置native vlan 这个vlan的效果就跟配了ACCESS一样，华为的native vlan则是pvid，如下图，我的vlan 2000是作为AP的管理vlan，vlan 2011和2012才是业务VLAN，同理思科的native vlan也是同样的效果。



四、详解PVID VID trunk access

还是一句话总结：PVID就是端口的VLAN ID；普通的ACCESS端口PVID和VID只有一个是一致的；如果是HYBRID或者TRUNK端口因为该端口能识别多个VLAN，而PVID也可以自己修改；一个端口可以属于多个vlan，但是只能有一个PVID，收到一个不带tag头的数据包时，会打上PVID所表示的vlan号，视同该vlan的数据包处理。

一、相关定义

1、Trunk口  Trunk口上可以同时传送多个VLAN的包，一般用于交换机之间的链接。

2、Hybrid口 Hybrid口上可以同时传送多个VLAN的包，一般用于交换机之间的链接或交换机于服务器的链 接。

3、Access口 Access口只能属于1个VLAN，一般用于连接计算机的端口。

4、Tag和Untag tag是指vlan的标签，即vlan的id，用于指名数据包属于那个vlan，untag指数据包不属于任何vlan，没有vlan标记。

5、pvid    即端口vlan id号，是非标记端口的vlan id 设定，当非标记数据包进入交换机，交换机将检查vlan设定并决定是否进行转发。一个ip包进入交换机端口的时候，如果没有带tag头，且该端口上配置了pvid，那么，该数据包就会被打上相应的tag头！如果进入的ip包已经带有tag头（vlan数据）的话，那么交换机一般不会再增加tag头，即使是端口上配置了pvid号；当非标记数据包进入交换机。



二、端口的Tag和Untag

   若某一端口在vlan设定中被指定为非标记端口untagged port, 所有从此端口转发出的数据包上都没有标记 (untagged)。若有标记的数据包进入交换机，则其经过非标记端口时，标记将被去除。因为目前众多设备并不支持标记数据包，其也无法识别标记数据包，因此，需要将与其连接的端口设定为非标记。

   若某一端口在vlan设定中被指定为标记端口tagged port, 所有从此端口转发出的数据包上都将有标记 (tagged)。若有非标记的数据包进入交换机，则其经过标记端口时，标记将被加上。此时，其将使用在ingress 端口上的pvid设定作为增加的标记中的vlan id号。



三、端口的封装类型：ISL、802.1Q

   ISL Trunk上所有的包都是tag的（Cisco专用）；

   802.1q 设计的时候为了兼容与不支持VLAN的交换机混合部署，特地设计成可以不tag：但是只有一个VLAN允许不tag，这样N个VLAN，(N-1)个都tag了，不tag的包一定是来自那个特殊VLAN的，所以不会乱套。（当然也可以所有VLAN都tag）



四、各端口收发数据的区别



以下案例可以帮助大家深入理解华为交换机的hybrid端口模式

[Switch-Ethernet0/1]int e0/1

[Switch-Ethernet0/1]port link-type hybrid

[Switch-Ethernet0/1]port hybrid pvid vlan 10

[Switch-Ethernet0/1]port hybrid vlan 10 20 untagged

[Switch-Ethernet0/1] int e0/2

[Switch-Ethernet0/2]port link-type hybrid

[Switch-Ethernet0/2]port hybrid pvid vlan 20

[Switch-Ethernet0/2]port hybrid vlan 10 20 untagged



    此时inter e0/1和inter e0/2下的所接的PC是可以互通的，但互通时数据所走的往返vlan是不同的。

    以下以inter e0/1下的所接的pc1访问inter e0/2下的所接的pc2为例进行说明

    pc1所发出的数据，由inter0/1所在的pvid vlan10封装vlan10的标记后送入交换机，交换机发现inter e0/2允许vlan 10的数据通过，于是数据被转发到inter e0/2上，由于inter e0/2上vlan 10是untagged的，于是交换机此时去除数据包上vlan10的标记，以普通包的形式发给pc2，此时pc1->p2走的是vlan10

    再来分析pc2给pc1回包的过程，pc2所发出的数据，由inter0/2所在的pvid vlan20封装vlan20的标记后送入交换机，交换机发现inter e0/1允许vlan 20的数据通过，于是数据被转发到inter e0/1上，由于inter e0/1上vlan 20是untagged的，于是交换机此时去除数据包上vlan20的标记，以普通包的形式发给pc1，此时pc2->pc1走的是vlan20





交换机内部的对vlan tag的处理有以下几种情况：（按照数据包的转发方向）

1、从Access端口进入，然后从Access端口发出；则进入是带上vlan tag，发出时去掉vlan tag；

2、从Access端口进入，然后从Trunk端口发出；则进入时带上vlan tag，发出时保留vlan tag；

3、从Trunk端口进入，然后从Trunk端口发出；则vlan tag无变化，进来什么样出去还是什么样；

4、从Trunk端口进入，然后从Access端口发出；则进入时无变化，出去时去掉vlan tag；

其实很简单，从access口出来的都是不带tag的，从trunk口出来，都是带tag的

trunk的作用是可以让多个vlan通过，原理是对不同的vlan打上不同的标签以区分不同的vlan的数据帧
