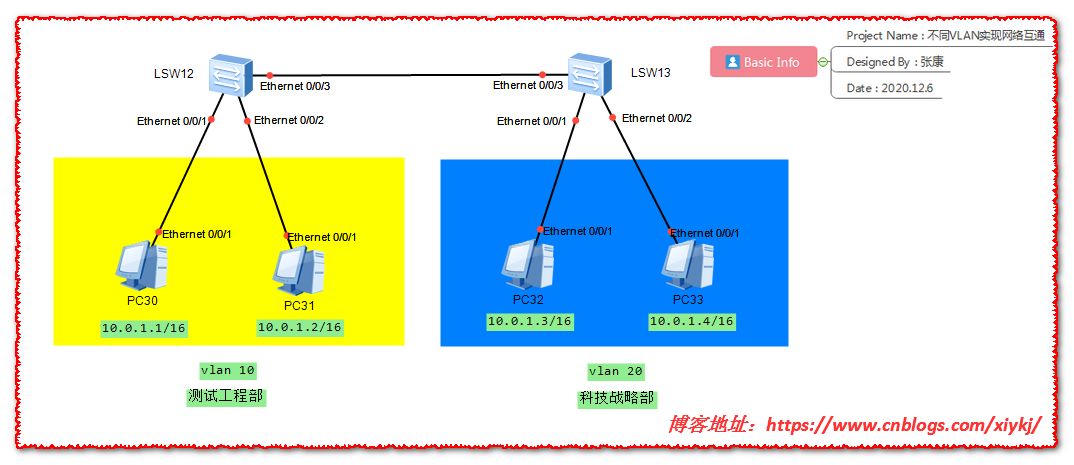

1. 两台交换机同一网段，不同VLAN实现网络互通，逻辑拓扑图如下：
需求：实现VLAN 10与VLAN20之间的PC网络互通
在LSW 12交换机进行如下命令行配置：
<HuaWei>system-view #切换系统视图
[Huawei]sysname test #将交换机命名为test
[test]vlan 10 #创建vlan 10
[test-vlan10]description test #为vlan 10描述为test
[test-vlan10]quit #退出#接口配置
[test]interface Ethernet0/0/1 #进入e0/0/1接口
[test-Ethernet0/0/1]port link-type access #将e0/0/1接口链路类型设置为access
[test-Ethernet0/0/1]port default vlan 10 #将e0/0/1接口划分至vlan 10中
[test-Ethernet0/0/1]quit #退出[test]interface e0/0/2 #进入e0/0/2接口；Ethernet0/0/2可简写
[test-Ethernet0/0/2]port link-type access #将e0/0/2接口链路类型设置为access
[test-Ethernet0/0/2]port default vlan 10 #将e0/0/2接口划分至vlan 10中
[test-Ethernet0/0/2]quit #退出[test]interface e0/0/3 #进入e0/0/3接口
[test-Ethernet0/0/3]port link-type trunk #将e0/0/3接口链路类型设置为trunk
[test-Ethernet0/0/3]port trunk allow-pass vlan 10 #只允许vlan10数据通过[test-Ethernet0/0/3]display port vlan #查看端口信息Port Link Type PVID Trunk VLAN List
-------------------------------------------------------------------------------
Ethernet0/0/1 access 10 -
Ethernet0/0/2 access 10 -
Ethernet0/0/3 trunk 1 1 10
Ethernet0/0/4 hybrid 1 -
Ethernet0/0/5 hybrid 1 -
Ethernet0/0/6 hybrid 1 -
Ethernet0/0/7 hybrid 1 -
Ethernet0/0/8 hybrid 1 -
Ethernet0/0/9 hybrid 1 -
Ethernet0/0/10 hybrid 1 -
Ethernet0/0/11 hybrid 1 -
Ethernet0/0/12 hybrid 1 -
Ethernet0/0/13 hybrid 1 -
Ethernet0/0/14 hybrid 1 -
Ethernet0/0/15 hybrid 1 -
Ethernet0/0/16 hybrid 1 -
Ethernet0/0/17 hybrid 1 -
Ethernet0/0/18 hybrid 1 -
Ethernet0/0/19 hybrid 1 -
Ethernet0/0/20 hybrid 1 -
Ethernet0/0/21 hybrid 1 -
Ethernet0/0/22 hybrid 1 -
GigabitEthernet0/0/1 hybrid 1 -
GigabitEthernet0/0/2 hybrid 1 - LSW 13交换机上配置：
<Huawei>system-view #切换至系统视图
[Huawei]sysname technology #将交换机命名为technology
[technology]vlan 20 #创建vlan 20
[technology-vlan20]description technology #vlan 20描述为technology
[technology-vlan20]quit #退出#接口配置
[technology]interface e0/0/1 #进入e0/0/1接口
[technology-Ethernet0/0/1]port link-type access #链路类型为access
[technology-Ethernet0/0/1]port default vlan 20 #划分至vlan 20
[technology-Ethernet0/0/1]quit #退出[technology]interface e0/0/2 #进入e0/0/2接口
[technology-Ethernet0/0/2]port link-type access #链路类型为access
[technology-Ethernet0/0/2]port default vlan 20 #划分至vlan 20
[technology-Ethernet0/0/2]quit #退出[technology]interface e0/0/3 #进入e0/0/3接口
[technology-Ethernet0/0/3]port link-type trunk #链路类型为trunk
[technology-Ethernet0/0/3]port trunk allow-pass vlan 20 #只允许vlan 20数据通过
[technology-Ethernet0/0/3]quit #退出[technology]display port vlan #查询端口信息Port Link Type PVID Trunk VLAN List
-------------------------------------------------------------------------------
Ethernet0/0/1 access 20 -
Ethernet0/0/2 access 20 -
Ethernet0/0/3 trunk 1 1 20
Ethernet0/0/4 hybrid 1 -
Ethernet0/0/5 hybrid 1 -
Ethernet0/0/6 hybrid 1 -
Ethernet0/0/7 hybrid 1 -
Ethernet0/0/8 hybrid 1 -
Ethernet0/0/9 hybrid 1 -
Ethernet0/0/10 hybrid 1 -
Ethernet0/0/11 hybrid 1 -
Ethernet0/0/12 hybrid 1 -
Ethernet0/0/13 hybrid 1 -
Ethernet0/0/14 hybrid 1 -
Ethernet0/0/15 hybrid 1 -
Ethernet0/0/16 hybrid 1 -
Ethernet0/0/17 hybrid 1 -
Ethernet0/0/18 hybrid 1 -
Ethernet0/0/19 hybrid 1 -
Ethernet0/0/20 hybrid 1 -
Ethernet0/0/21 hybrid 1 -
Ethernet0/0/22 hybrid 1 -
GigabitEthernet0/0/1 hybrid 1 -
GigabitEthernet0/0/2 hybrid 1 -

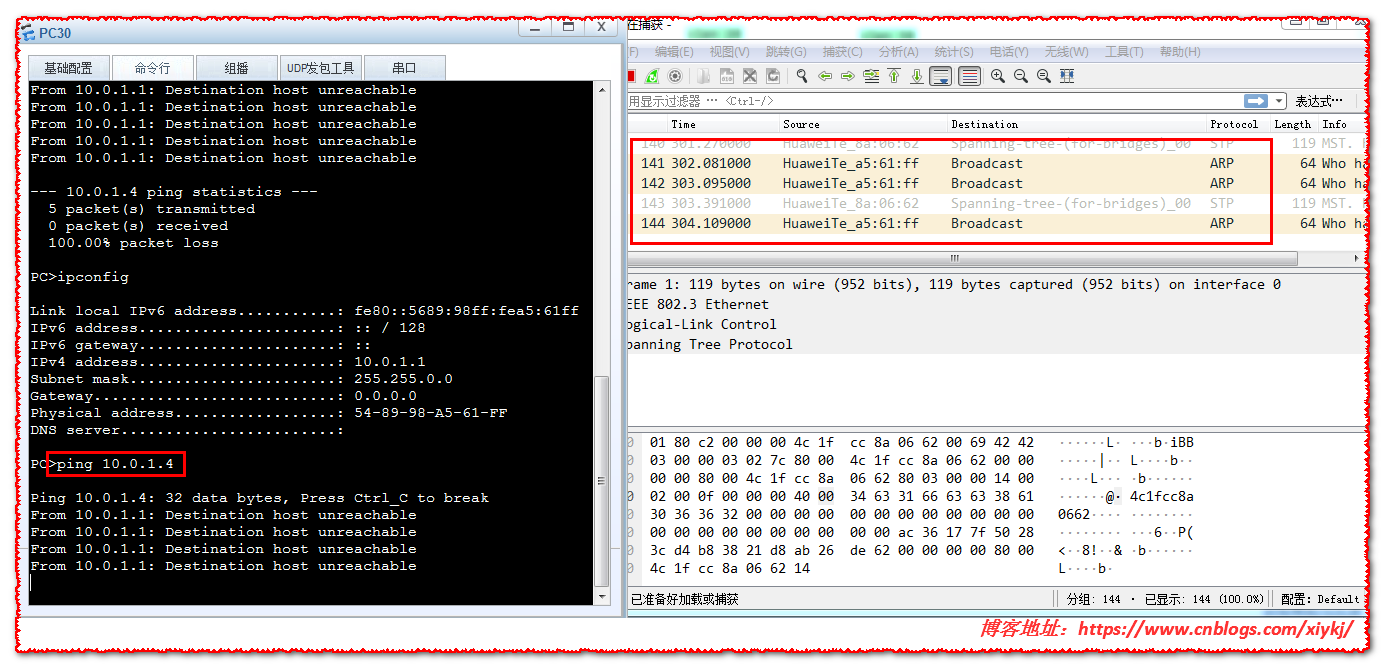

在PC 30上运行命令行窗口，ping 10.0.1.4发现是无法通讯的，在LSW 13交换机的 Ethernet0/0/3 口抓包是有ARP报文通过，但是交换机发现是报文VLAN标签是vlan 10的，所以交换机会丢弃这些数据包而不进行转发，在LSW 13交换机的 Ethernet0/0/2 口抓包是没有ARP报文经过
在LSW 12交换机上配置：
<test>system-view #进入系统视图
[test]interface e0/0/3 #进入e0/0/3接口
[test-Ethernet0/0/3]port trunk pvid vlan 10 #剥掉vlan 10数据标签进行转发
[test-Ethernet0/0/3]display this #查询e0/0/3接口配置#
interface Ethernet0/0/3port link-type trunkport trunk pvid vlan 10port trunk allow-pass vlan 10
#
return[test]display current-configuration interface #查询详细的接口信息#
interface Vlanif1
#
interface MEth0/0/1
#
interface Ethernet0/0/1port link-type accessport default vlan 10
#
interface Ethernet0/0/2port link-type accessport default vlan 10
#
interface Ethernet0/0/3port link-type trunkport trunk pvid vlan 10port trunk allow-pass vlan 10
#
在LSW 13交换机上配置：
<technology>system-view #切换系统视图
[technology]interface e0/0/3 #进入接口视图
[technology-Ethernet0/0/3]port trunk pvid vlan 20 #剥掉vlan 20数据标签进行转发科普交换机工作原理：
（1）同网段本身是可以直接通信的，是不同VLAN在阻碍他们之间的交流，可以把VLAN信息拿掉就可以恢复之间通信了
（2）VLAN标签：
tag；带有vid的帧就叫tag，交换机发送的帧都带vlan信息
untag；不带vid的帧，网卡发送的帧都不带vlan信息
（3）交换机转发原理：
- 在交换机内部端口间的通信，是必须带VLAN ID的，必须带标签！
- 默认情况，所有端口都在VLAN 1中,即所有端口 PVID = 1
- PVID 一个端口可以属于多个VLAN，但只能有一个PVID
- acess端口收到不带tag的帧，打上pvid，进入交换机
- trunk端口，收到不带tag的帧，打上pvid，进入交换机
- trunk端口，发送 vid=PVID 的帧，剥离tag后发送，此时，该帧就变成网卡可以识别的帧
（4）数据包具体流向如下：
1，PC 30发送无tag帧进入交换机LSW 12的Ethernet 0/0/1，被打上vid=pvid=10的tag
2，经过LSW 12的Ethernet 0/0/3时，vid=10=pvid，剥离tag,发送给LSW 13
3，被剥离tag帧进入LSW 13的Ethernet 0/0/3，被打上vid=pvid=20的tag
4，vid=20的帧经过LSW 13的Ethernet 0/0/2，vid=20=pvid，剥离tag,发送给PC 33
5、PC 33收到无tag帧，可以识别，通信完成！
（5）最后验证，在PC 30上ping 10.0.1.4，数据可以正常通信！
