Linux内核ncsi驱动源码分析（二）

article/2025/9/30 6:32:38

二、AEN报文的处理

控制端口连接状态变化的AEN报文，主要是通过插拔网线引起，由网卡发送给系统内核驱动处理，控制网卡端口连接状态。

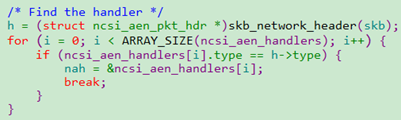

ncsi_rcv_rsp函数中，判断是否是aen报文，Packet type为NCSI_PKT_AEN 0xff，调用aen报

问处理函数ncsi_aen_handler

控制端口连接状态变化的ncsi aen报文的type是NCSI_PKT_AEN_LSC 0x00, 调用ncsi_aen_handler_lsc

如果端口原来是连接的，又来一个up的aen报文，不处理。不连接也是一样

另外，如果已经正在处理aen报文，再来一个aen报文，不处理（是否合理？有部分网卡插拔网线会连续发多个信号）

chained = !list_empty(&nc->link); nc->link 理解是连接状态发生变化的节点

如果端口原来是连接的，又来一个up的aen报文，不处理。不连接也是一样

另外，如果已经正在处理aen报文，再来一个aen报文，不处理（是否合理？有部分网卡插拔网线会连续发多个信号）

chained = !list_empty(&nc->link); nc->link 理解是连接状态发生变化的节点

Aen报文中会携带报文来自于哪个package，channel，是连接是down还是up等信息。

这里先要来说下，这四个变量

ndp->multi_package 如果为1

系统允许有多张网卡支持ncsi

nc->package->multi_channel 如果为1

系统允许一张网卡上有多个端口支持ncsi，但不代表可以同时多个端口都作为ncsi通道的使用口。一般来说，1张4端口的网卡，只能选择其中一个端口作为ncsi通道的使用口，这个端口的是active的，且TX是打开的。其他3个端口也是active的，但是TX是关闭的。如果有多个端口连接网络，那么第一个连接着网络的端口作为ncsi通道的使用口；此端口网络断开，重新从1到4端口查找第一个连接着网络的端口。如果没有其他端口连接网络，则默认构建active第一个端口，TX打开，即端口1。

为什么所有端口是active的？因为系统内核aen报文的接收会受到端口ncsi inactive影响。如果端口是ncsi inactive的，端口插拔网线，内核就不会接收到该端口的up的aen报文。

虽然所有端口都active了，但是只有其中一个端口的TX会打开，其他TX关闭的端口，网络断开连接发送的aen报文，不作处理。

TX开启意思是可以通过端口网线向外发包，TX的打开和关闭是ncsi命令控制的，ncsi命令的发送不受TX，RX开启关闭的影响。Aen报文则会受到影响。

ndp->package_whitelist

package白名单，只有白名单内的package，允许被active。

np->channel_whitelist

channel白名单，只有白名单内的channel，允许被active，且TX是打开的。如果白名单内有多个端口，只有第一个连接网络的端口会被active，且TX打开。其他白名单内的端口都是inactive的（在ncsi_choose_active_channel函数中，其他端口不会加到channel_queue里面，所以不会去active）。如果所有白名单内的端口都没有连接网络，那么会默认会active第一个白名单内的端口，且TX打开。

白名单变量规则：

package->channel_whitelist = 0x1 << channel->id;

端口0在白名单里，channel->id为0，channel_whitelist为0x1

端口0,1在白名单里，channel_whitelist为0x11

所有端口都在白名单里，channel_whitelist为UINT_MAX

收到aen报文，这里又分两种情况：

ndp->multi_package，nc->package->multi_channel是否允许多个package，channel

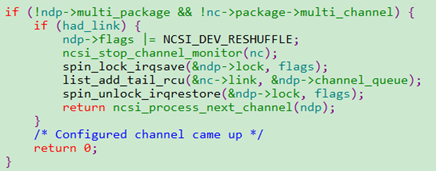

1.不支持多个package，channel，只允许active单个端口。

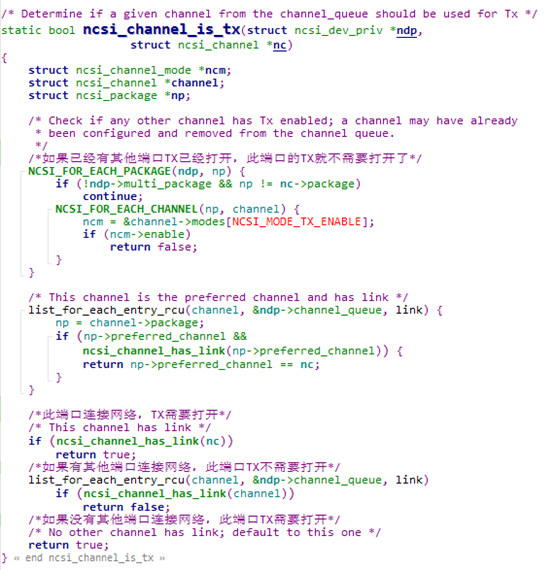

这种情况下，只处理down的事件，ncsi_suspend_channel函数disable掉端口；ncsi_configure_channel函数enable端口，ncsi_channel_is_tx函数会判断是否端口TX是否需要打开。白名单内第一个插着网线的端口active，TX打开；都没插着网线，第一个白名单内的端口active，TX打开。
