1、背景介绍

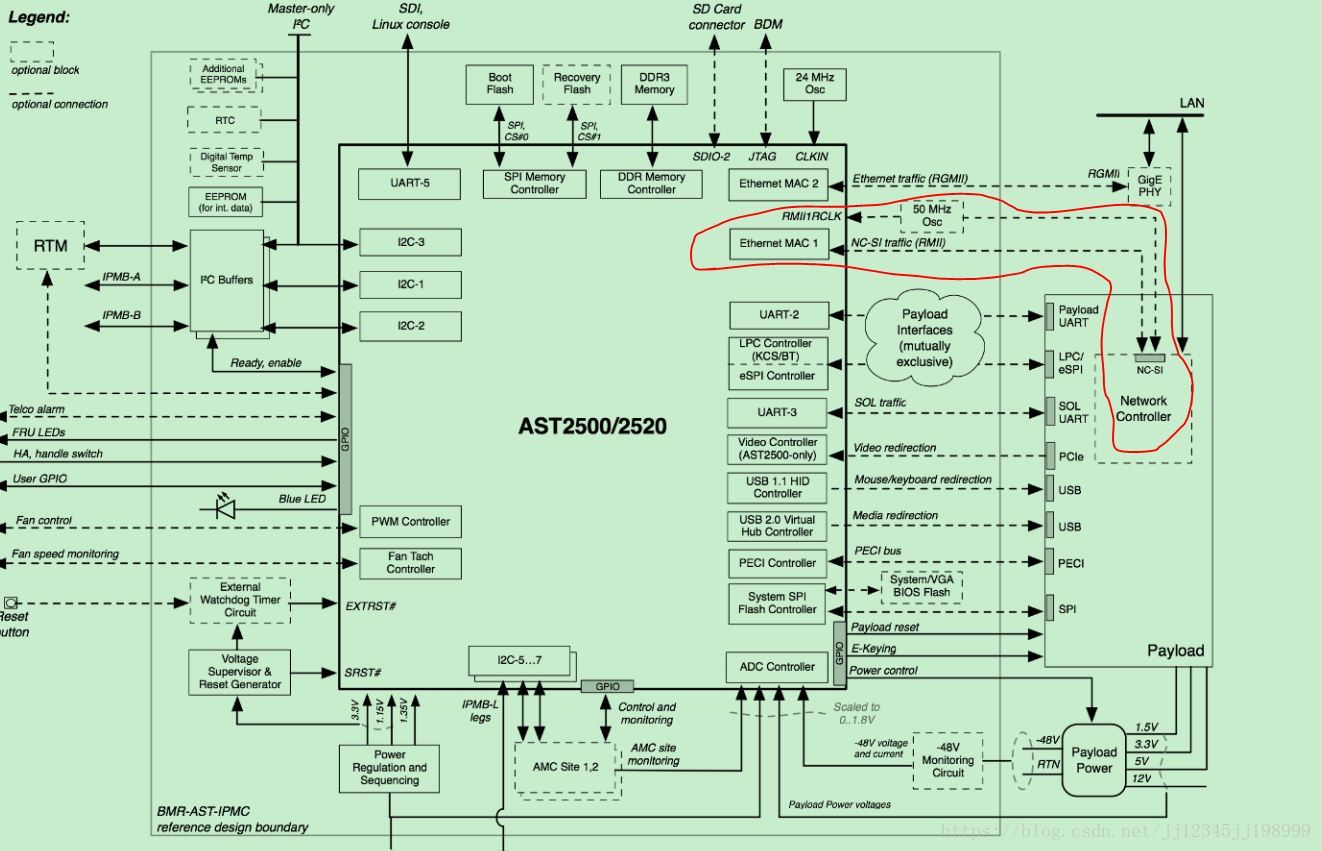

目前在项目中使用到AST2500作为板上BMC进行管理，其中有个功能是NC-SI，所谓NC-SI可以用下面一张图表示。

上图中AST2500可通过NC-SI连接网卡，从而连接到外网，更详细的连线如下

在我们这个项目中，网卡使用的是Intel的I350。注意：网卡的固件一定要支持NC-SI功能。

2、AST2500功能配置

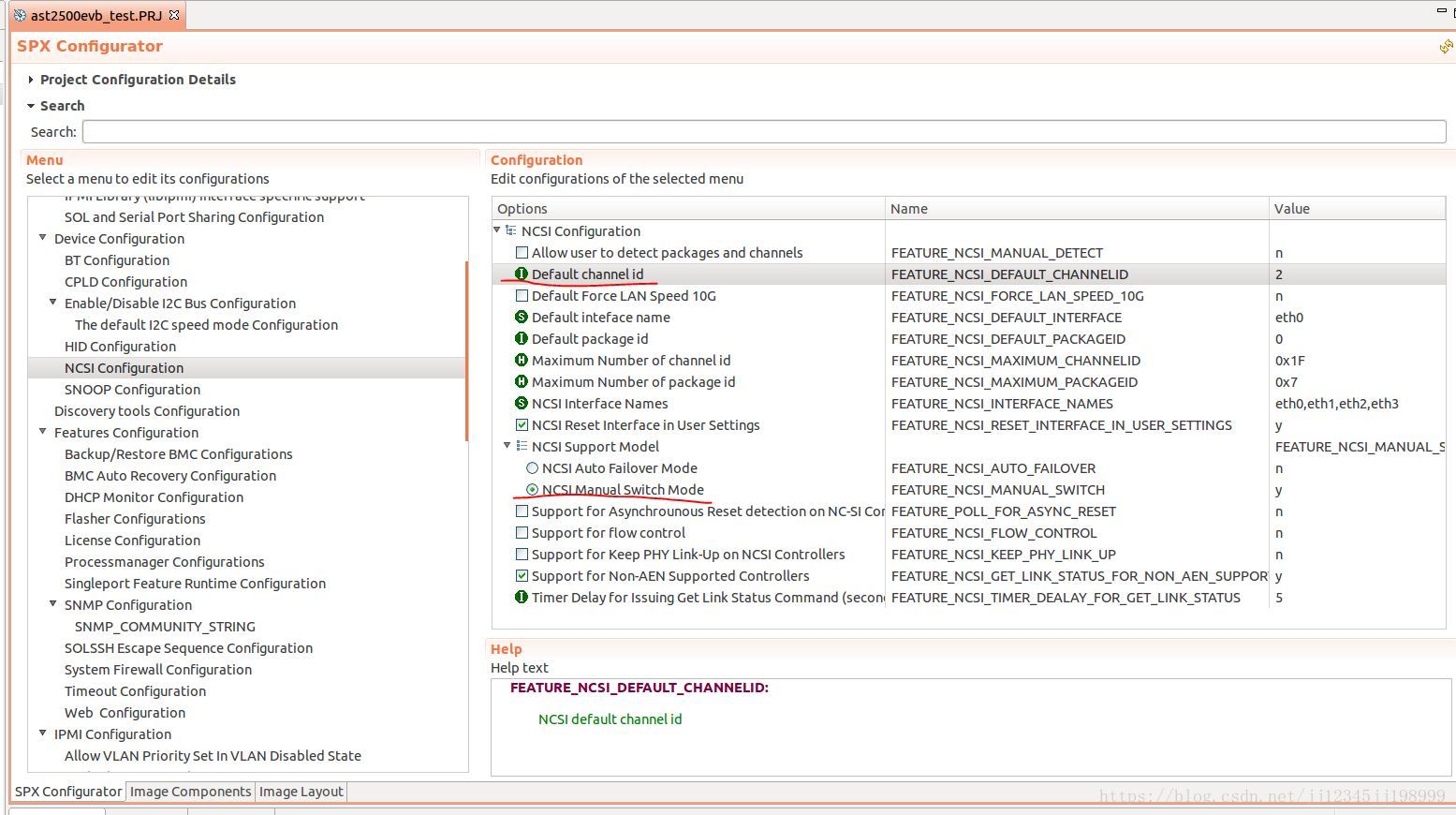

使用AMI提供的MDS开发工具，可以很方便的进行AST2500的设置，只需要打开PRJ文件进行设置即可。在进行NC-SI功能配置时注意下面几点。

• NCSI记得配置为手动模式
• Default channel id需要根据硬件设计判断连接的是网卡的哪个channel
• Default interface name默认使用NC-SI功能的网卡，一般为eth0

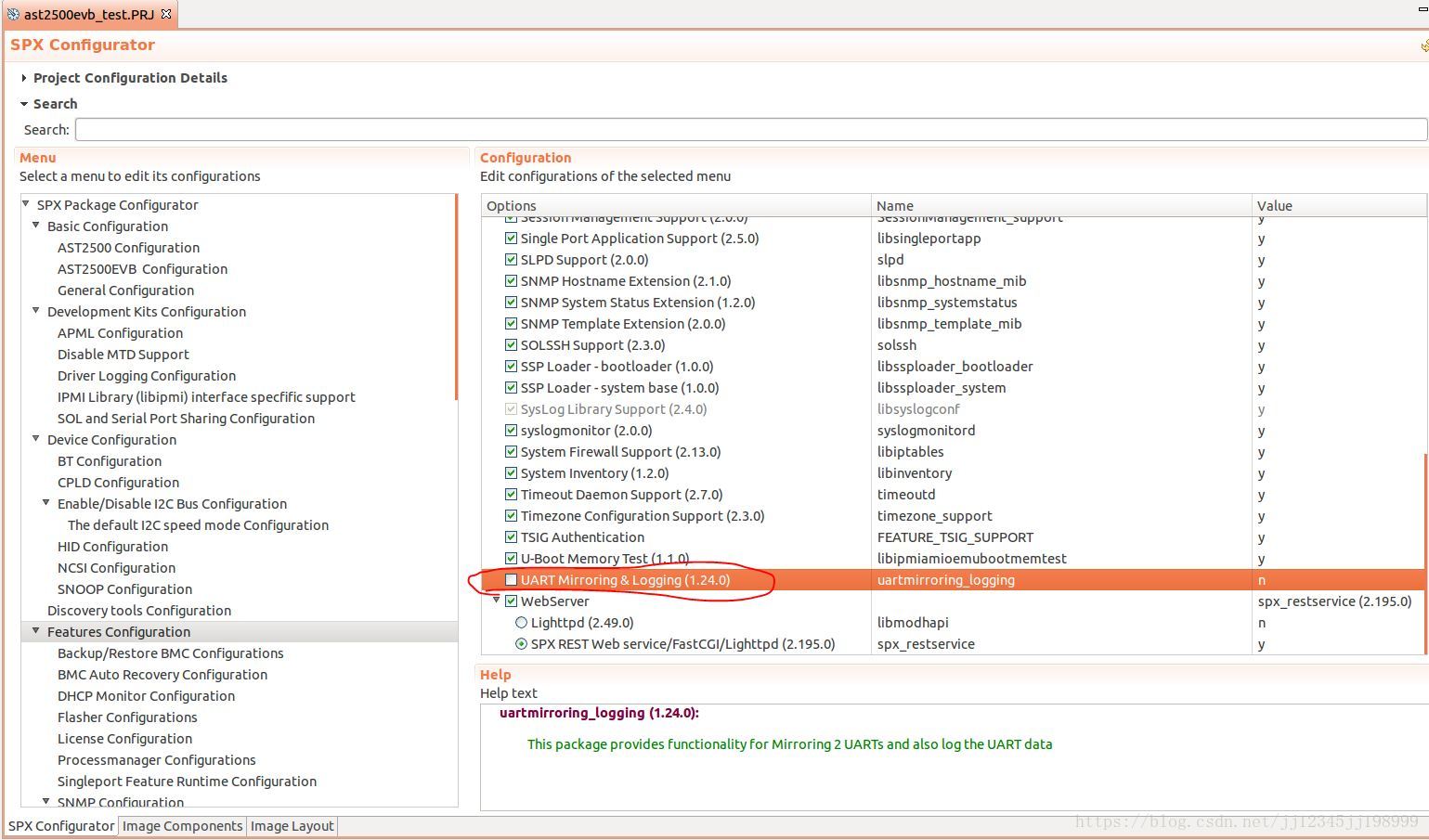

在调试的过程中发现一个BUG，就是NC-SI调整为手动模式后串口会无打印，发现是uartmirroring功能导致的，把该功能关掉就行了。

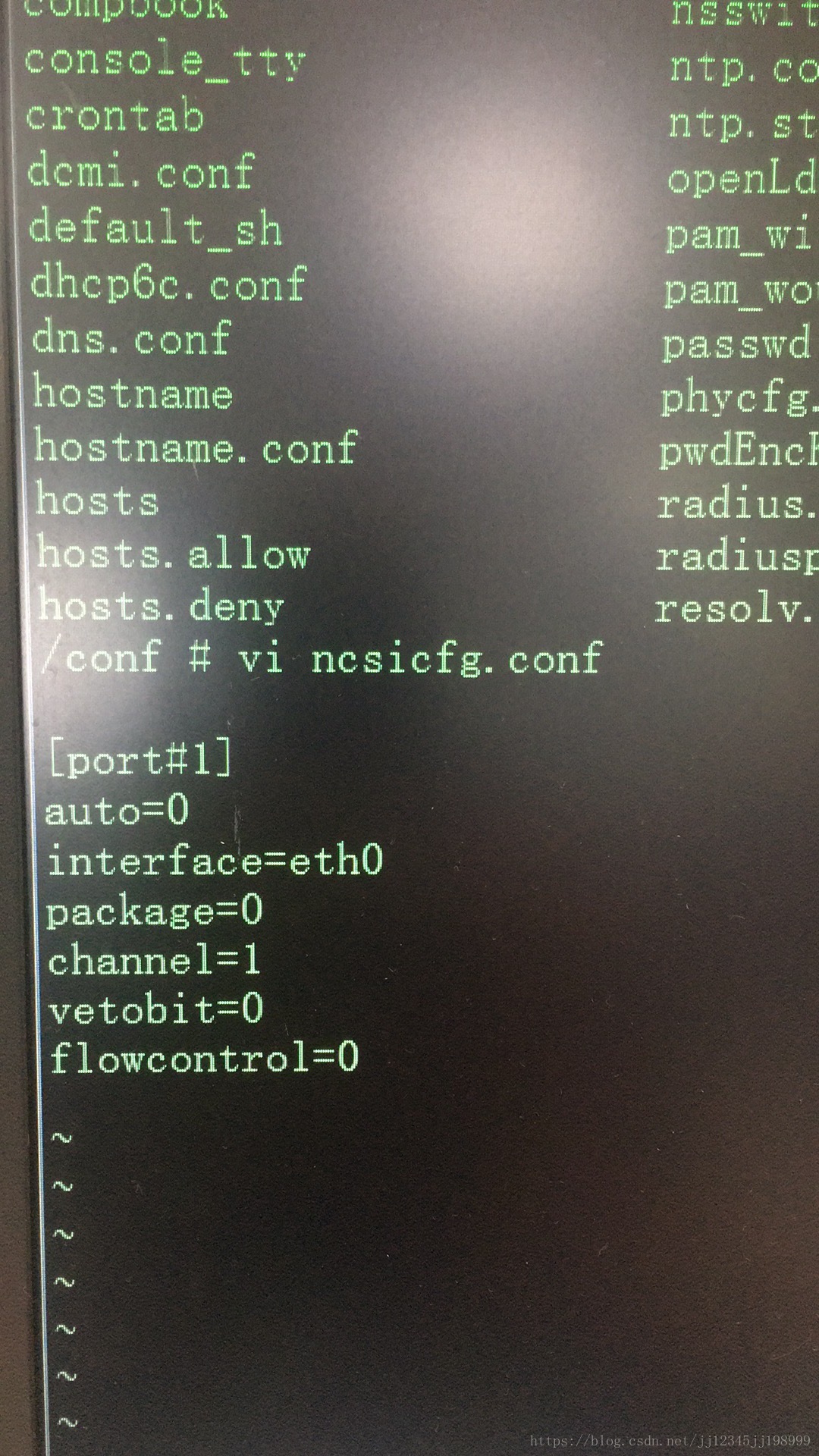

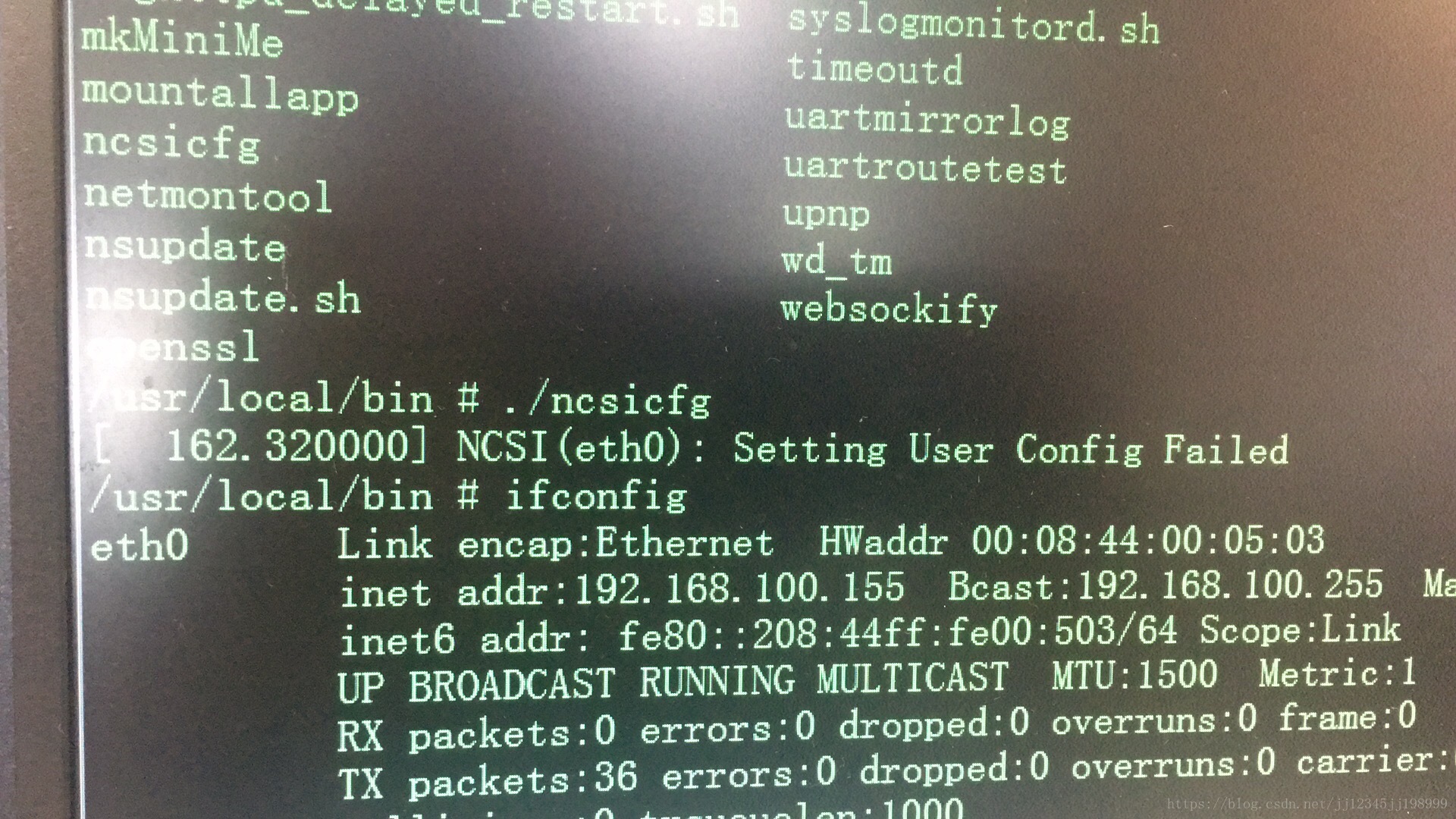

如果不知道b)中的default channel填什么，可以在操作系统启动之后进行手动修改验证，如下图所示，可以在/confs/ncsicfg.conf中配置channel，然后执行/usr/local/bin目录下的ncsicfg让ncsi的配置生效。修改channel值，直到ast2500能ping通外网电脑，然后将正确的channel值填入PRJ中，重新编译镜像就行了。





3、MAC地址配置

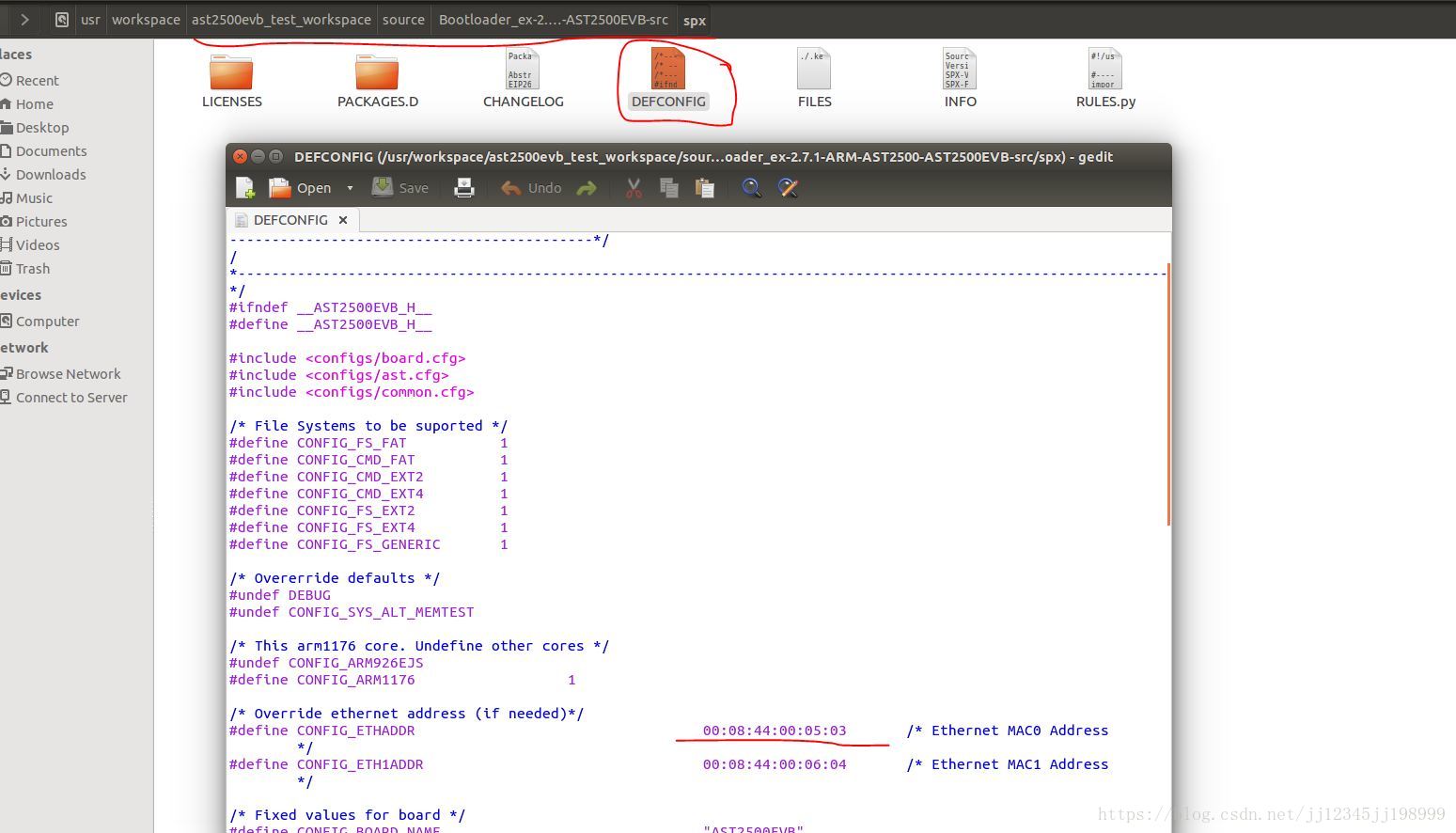

默认eth0的mac地址是不配的，如果想在编译镜像时就配好地址，可以修改下面文件，注意路径是在source目录下，用root权限修改

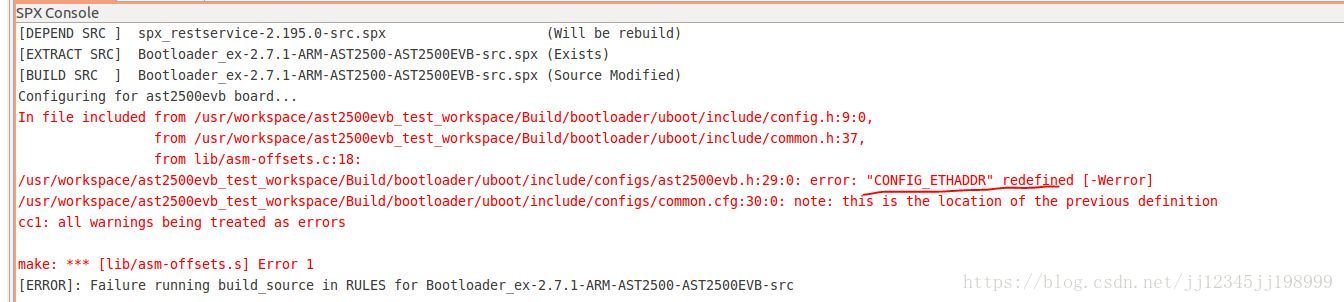

修改完后rebuild工程，会出现CONFIG_ETHADDR重复定义错误

此时要去修改common.cfg文件，将其中的CONFIG_ETHADDR设置为一样的即可。

然后继续build即可，这样编出来的镜像设置mac地址就成功了。当然，还有一种方法就是启动时在uboot中使用setenv和saveenv方式设置mac地址，这种方式比较简单。

4、其他

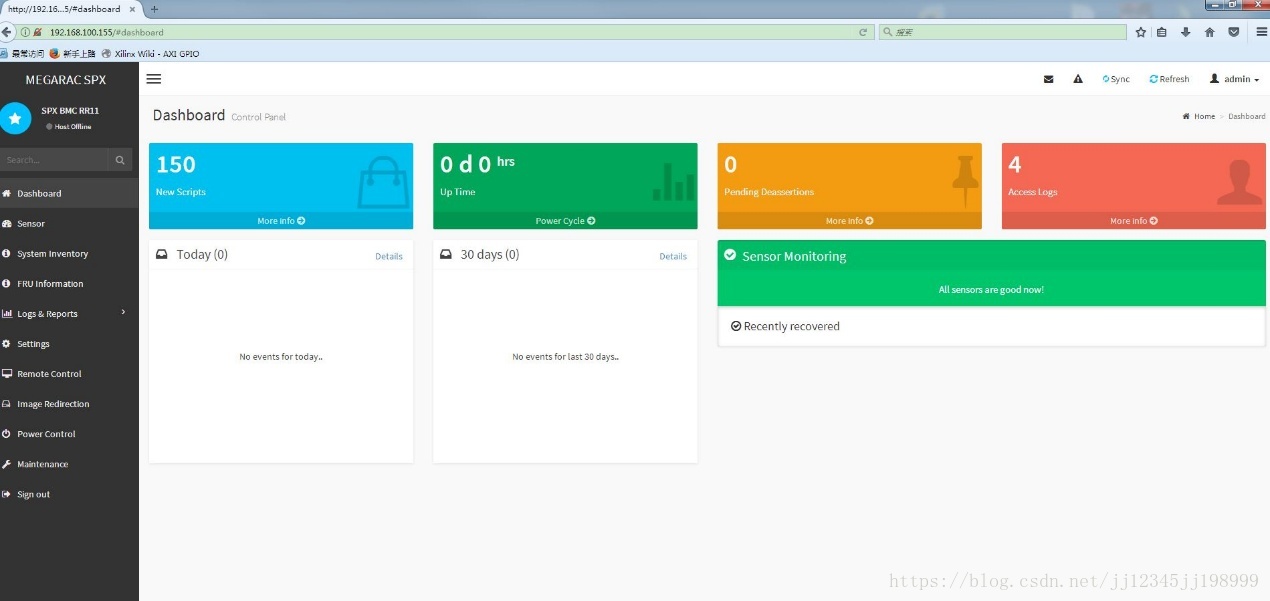

当网络通了以后配置好AST2500的IP地址，就可以在浏览器中输入该地址登录到ast2500进行板级检测和控制了。用户名密码都是admin。

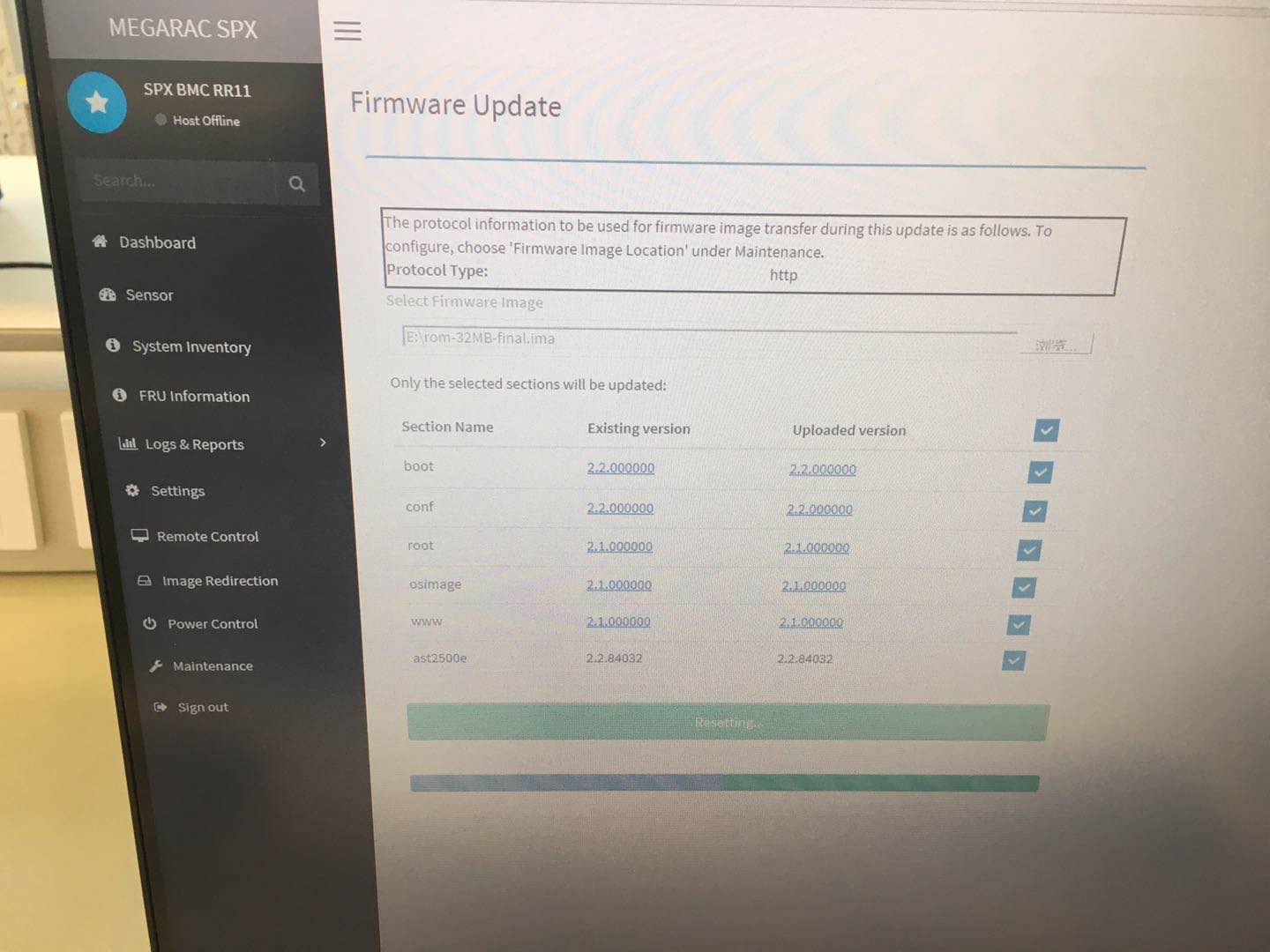

也可以通过网络进行rom.ima远程更新了。

关于NC-SI的详细描述可以参看这篇文档：https://wenku.baidu.com/view/b53ce6550b4c2e3f57276383.html
