渲染管线中一些技术名词大部分是英文直译，光看中文很容易被误导。所以我们必须在了解一个技术的具体作用之后，才能了解它到底是什么。这篇博客我主要翻译自Minh Tri Do Dinh的GPUs - Graphics Processing Units一文。也就是一些论坛里推荐给新手阅读的图形处理器架构(GPU_Architecture)与图形管线(Graphics_Pipeline)。在此之上我还添加一些注解，方便大家阅读。

基础名词

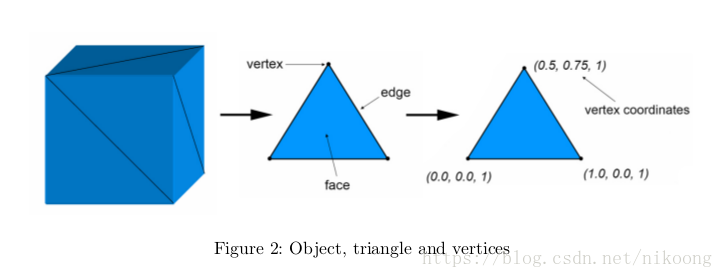

3D物体：任何物体，其几何形状都是由三角形组成的。三角形，或者任何图形，都由顶点组成。
顶点：具有空间坐标和其他信息（如颜色和纹理坐标）的点

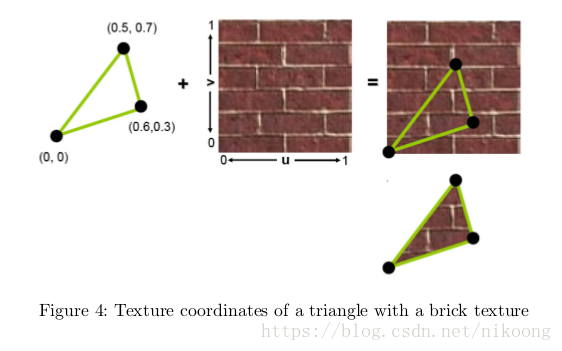

纹理：映射到3D物体表面的图像，这会造成该物体由某种材料组成的幻觉。物体的顶点存储着纹理坐标（2维向量），用于指定纹理如何映射到任何给定表面。
齐次坐标：3D空间中的点通常需要3个坐标来指定位置。如果继续用3个坐标表示，有时会遇到问题。例如：顶点平移时的操作是加一个向量，顶点旋转时的操作是乘以3x3矩阵）。所以我们通过扩展三维向量来绕开这个问题。我们添加另一个坐标（w坐标，从而得到所谓的齐次坐标[注1]。这样一来，顶点的所有变换都可以通过将其四维坐标与特定的4x4矩阵相乘来进行，使得计算更容易。齐次坐标的另一个用途是明确区分向量和点。

渲染管线

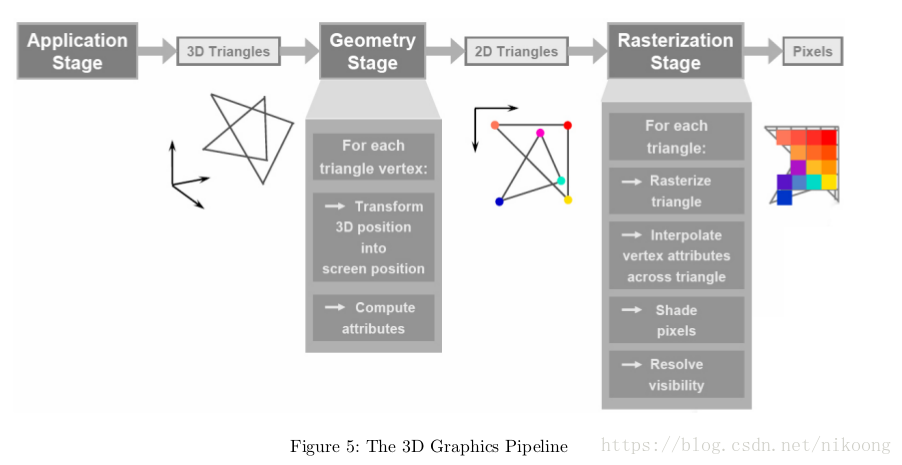

渲染管线（Graphics pipeline/rendering pipeline），其实贴切的翻译应该是渲染流水线。渲染流水线就是将数据从3D场景转换成2D图像，最终在屏幕上显示出来的总过程。它分为几个阶段：应用阶段、几何阶段和光栅阶段。
　　应用阶段：主要是CPU与内存打交道，例如碰撞检测，计算好的数据（顶点坐标、法向量、纹理坐标、纹理）就会通过数据总线传给图形硬件。
这里写图片描述

几何阶段(Geometry Stage)

这个阶段也被称为“变换和光照”阶段。为了从3D场景转换到2D，场景中的所有物体都需要转换到几个空间。每个空间都有自己的坐标系。这些转换是通过一个空间的顶点转换到另一个空间的顶点来实现的。

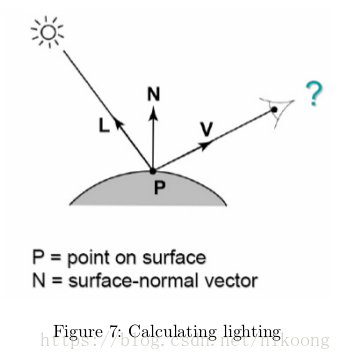

　　光照（lighting），是这个阶段的另一个主要部分。是使用物体表面的法向量来计算的。通过摄像机的位置和光源的位置，可以计算出给定顶点的光照属性。
这里写图片描述

对于坐标系变换，我们从物体坐标系开始，每个物体都有自己的坐标系，这有利于几何变换，如平移，旋转和缩放。
　　之后，我们进入到世界坐标系，场景中的所有物体都具有统一的坐标系。

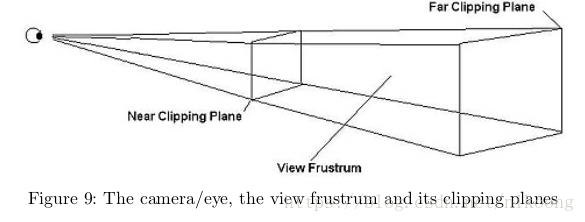

　　下一步是转换到视图空间，即摄像机坐标系。想象一下：先在世界空间中放一个虚拟摄像机，然后进行坐标变换，使得摄像机位于视图空间的原点，镜头对准z轴的方向。现在我们定义一个所谓的视体（view frustrum），它用来决定了我们能够通过虚拟的3D摄像机所能看到的场景，我们只需要把这些内容渲染出来就行。
这里写图片描述

之后，所有的顶点将被转换剪切空间，并通过图元装配，组装成图元（primitive，三角形或线）。当物体在视体的外，说明我们不需要渲染这个物体，所以就简单丢弃它。当一个物体有部分在视体内，我们需要进行剪切，同时生成新的顶点。新顶点具有适当的的纹理坐标和颜色坐标。

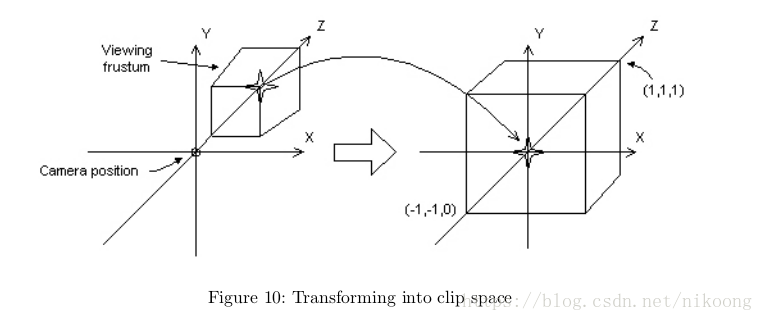

　　接着我们执行透视分割操作，其实就是实现了一个投影变换，把”近大远小“的效果实现出来。把一个视体转换为归一化的立方体。这个立方体的坐标范围：x和y在-1和1之间，z在0和1之间。同时视体内的物体也一同进行缩放。这样一来得到的立方体，便于裁剪操作，也便于将来投影到平面（立方体只需要“扁平化”）。
这里写图片描述

最后，我们转换到屏幕空间。执行的操作：根据窗口大小将x和y坐标缩放到合适的坐标，这样就得到2D图片了。（请注意，顶点的z坐标会保留，用于以后的深度操作）
　　请注意，除了剪裁之外纹理坐标也需要进行转换。还要注意除去不可见的表面[注2]。如出去立方体的背面，就是所谓的背面剔除。

光栅阶段(Rasterization Stage)

光栅这个名词不太好理解，新手可以想象成”透过一把梳子看世界“，类似于将连续的数据转化成离散的数据。这里光栅阶段是指矢量图形转化成像素点的过程。
　　GPU需要遍历2D图像并进行转换将数据转化为大量“像素候选”，即所谓的片段（Fragment，片段可以理解为像素的原型，但绝对不是指一大片像素）。片段是包含位置，颜色，深度，纹理坐标等属性的数据结构。片段可能会最终成为图像上的像素。片段是通过检查原始图元和和屏幕像素是否相交来生成的。如果一个片段与一个基元相交，但不与它的任何顶点相交，那么它的属性必须通过顶点之间的属性插值来计算得出。
这里写图片描述
