广州大学 计算机网络实验 配置网络路由

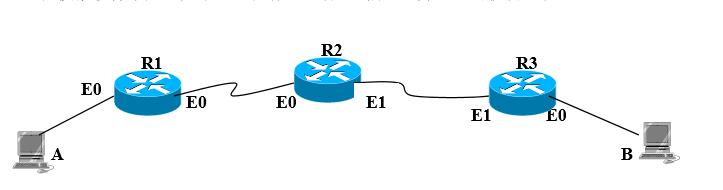

利用packet tracer搭建如图网络
中间是三个路由器，两边各接一台计算机。
首先先把网络搭建出来

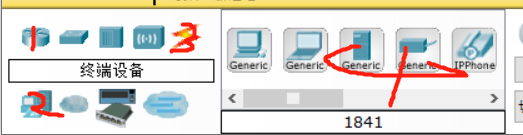

1是路由器，2是终端设备，3是连接设备的线缆。左键点击1或者2或3，区域4就会出现不同的路由器，终端设备或线缆。

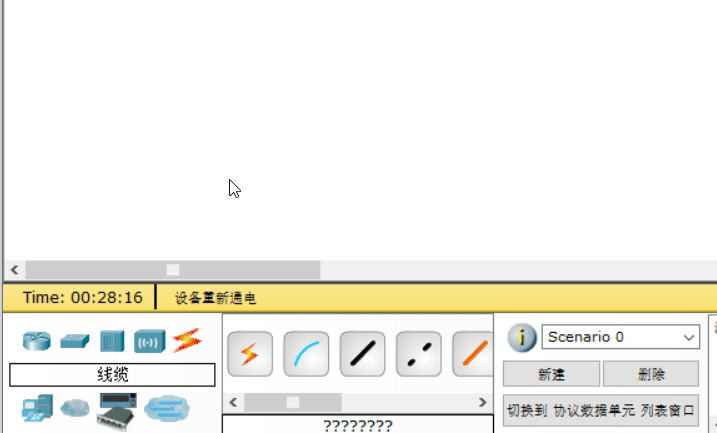

左键选择4上面的设备，在上面空白处左键点击就可以直接画出该设备。
（每次选择下面设备，只能在上面空白处只能使用一次，要想继续画就要再选择下面的选项）

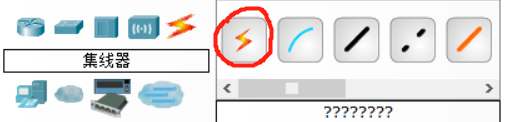

接线的话，直接选用这个自动匹配线路就行，系统会根据设备的不同帮你选择不同的线。选择好之后，在上面分别左键两个不同的设备，这两个设备就连接起来了。
窗口右边，上面的1是创建一个文本，2是删除。
设置PC和路由器的IP地址。

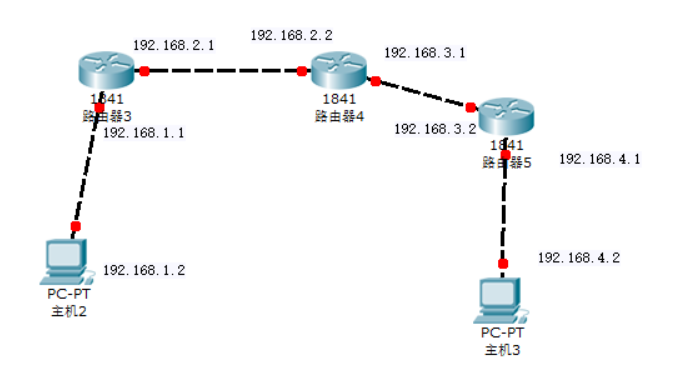

建议先用文本把各个接口的IP地址都先在图上写好，这样不容易出错。
配置主机IP地址

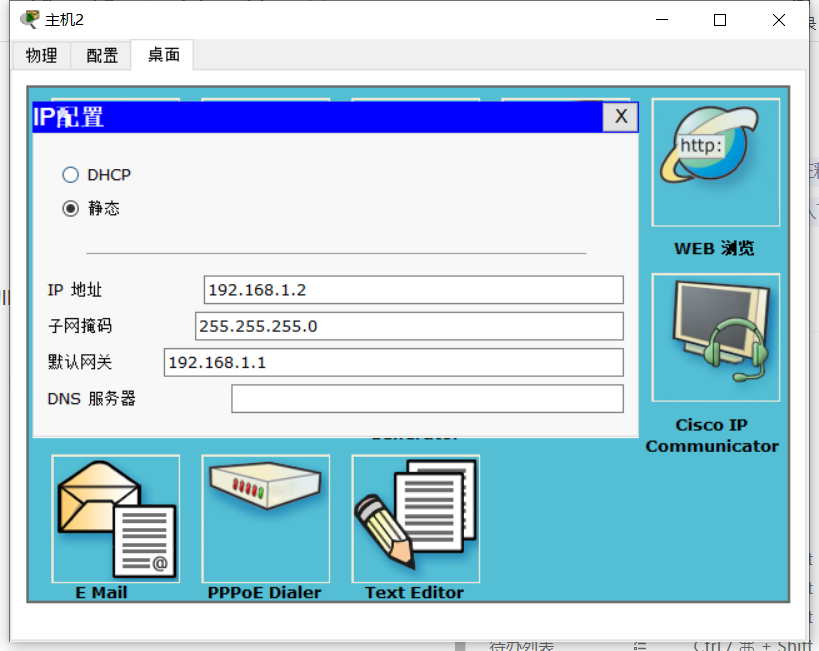

左键点击主机，选择桌面-》IP配置。默认网关一般就是连接主机的路由器接口的IP地址。
子网掩码的作用是告知网络设备，一个特定的 IP 地址的哪一部分是包含网络地址 与子网地址，哪一部分是主机地址。
子网掩码为 1 的部分对应于 IP 地址的网络与子网 部分，子网掩码为 0 的部分对应于 IP 地址的主机部分。255就是全1的16进制，0代表全0.
设置路由器端口IP地址

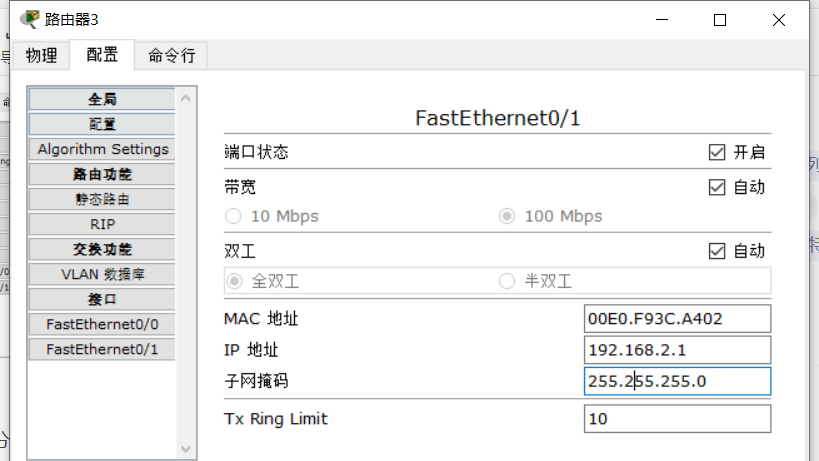

选择配置，下面的0/0，0/1，分别为路由器的两个端口。
端口是有方向的，所以端口1和端口2的IP地址不能填反。

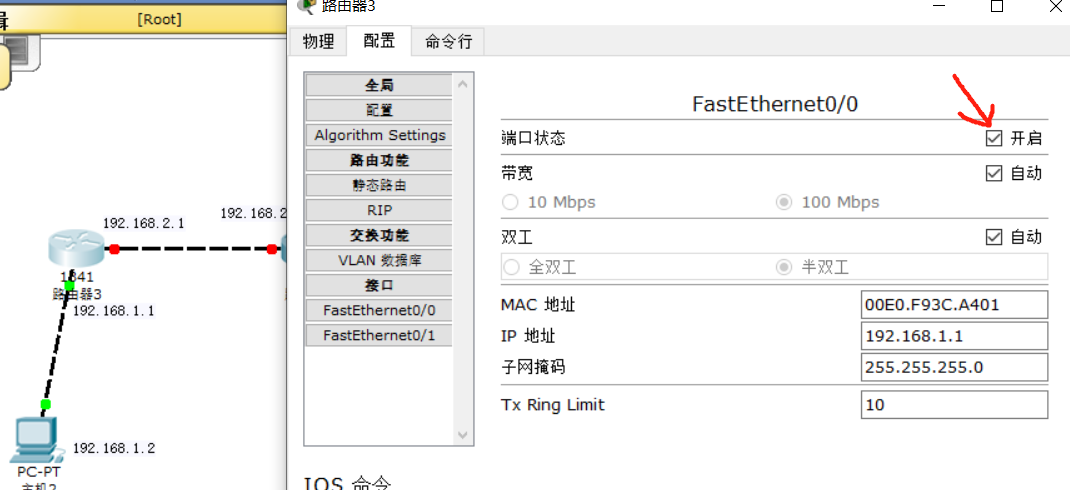

可以通过开启端口，如果左边的线上面的红点变成绿点，则代表该端口就对应绿色这条线缆，可以把事先想好的IP地址填进去。另一个端口同理。
（端口一定要开启线路才能连通）
同理把路由器和PC的IP地址全部设置好。

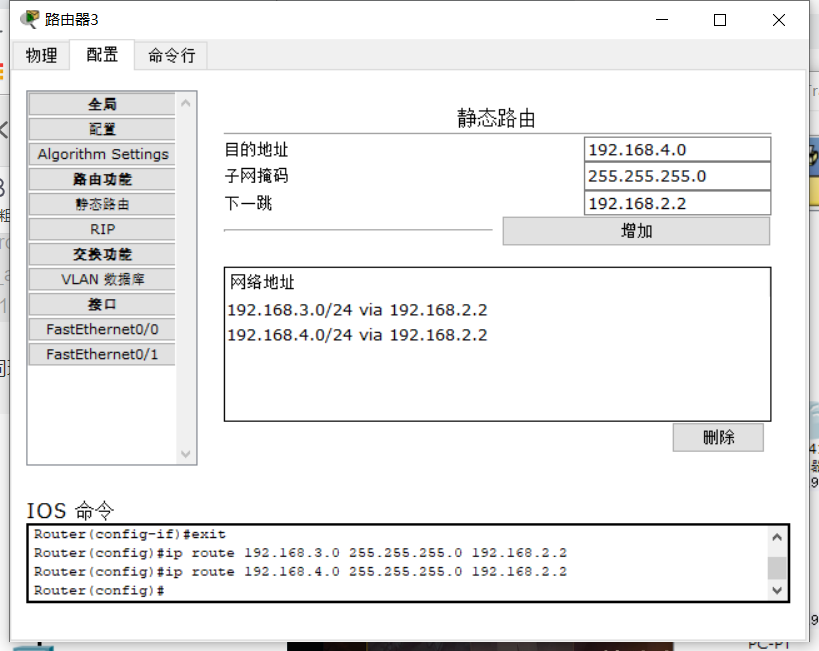

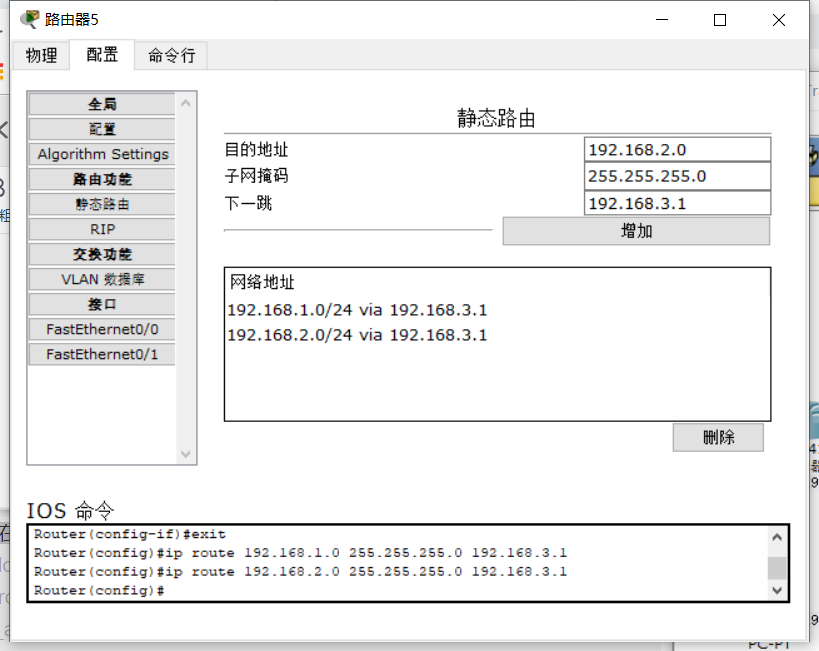

设置静态路由表
静态路由表上面只写网络地址，不写主机地址，所以写法都是***.***.***.0
（路由表只能查找到网络段）
并且每个路由表都要把可能去到的网络地址所需要进行的下一跳的IP地址给出来。

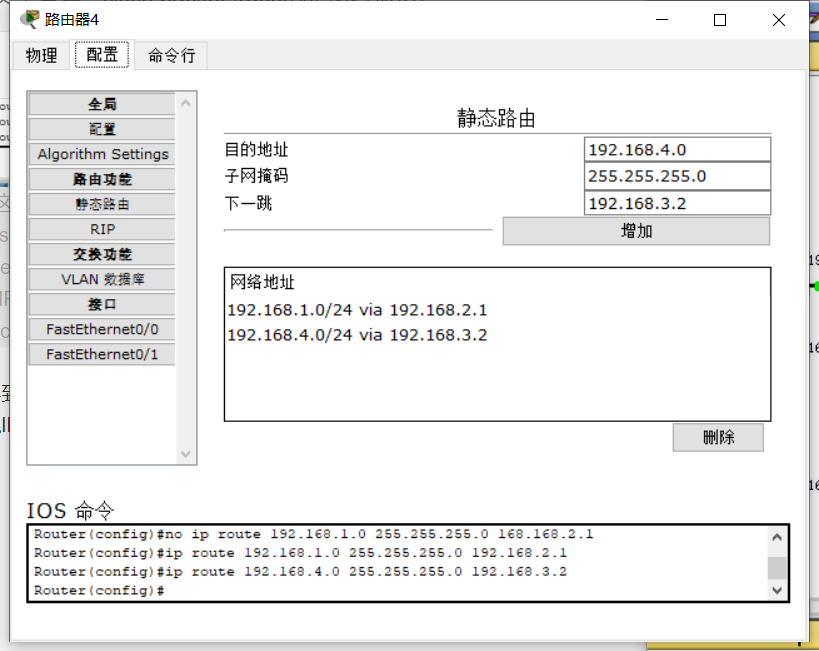

把要到达的目的网络IP地址的网络段，要到达该目的网络段所需要进行的下一跳IP地址写进去，并点击增加。（所有可能到达的网络段都要写进去）

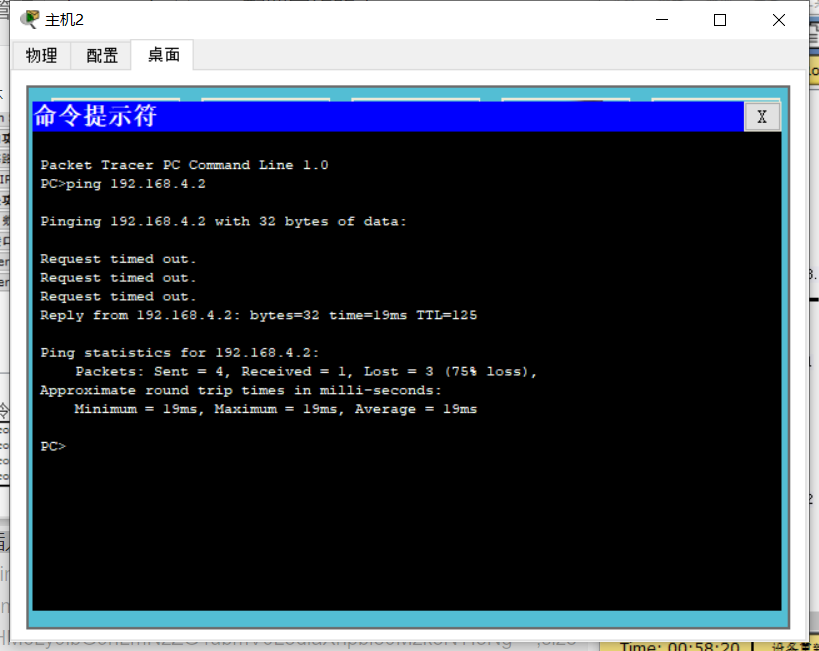

然后选择主机-》桌面-》命令提示符进行连通性测试。
虽然前面几次都超时了，不过最后有一次成功就代表本设备发出去信号到另一台PC成功，并且返回的信息也成功收到，确定双向连通。
有时候可能会出现信息没错却连通不成功的情况，重启应用就好了。

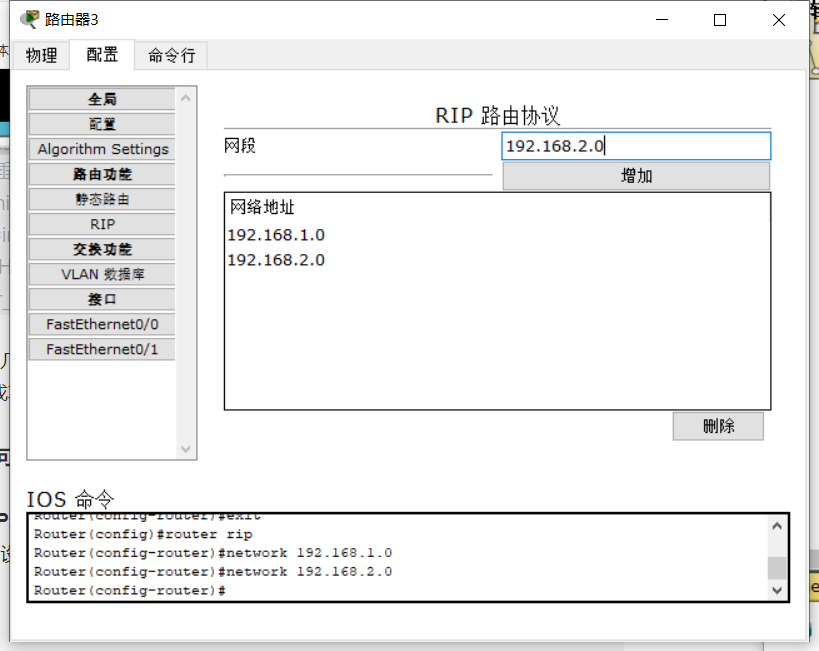

配置RIP动态路由协议
先把上面设备的静态路由表都删除，然后在选择配置-》RIP。

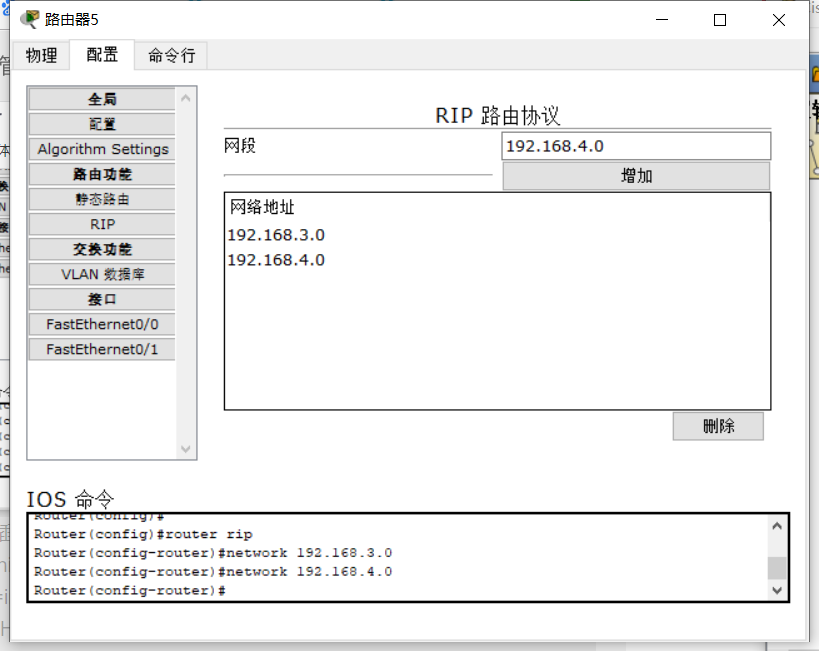

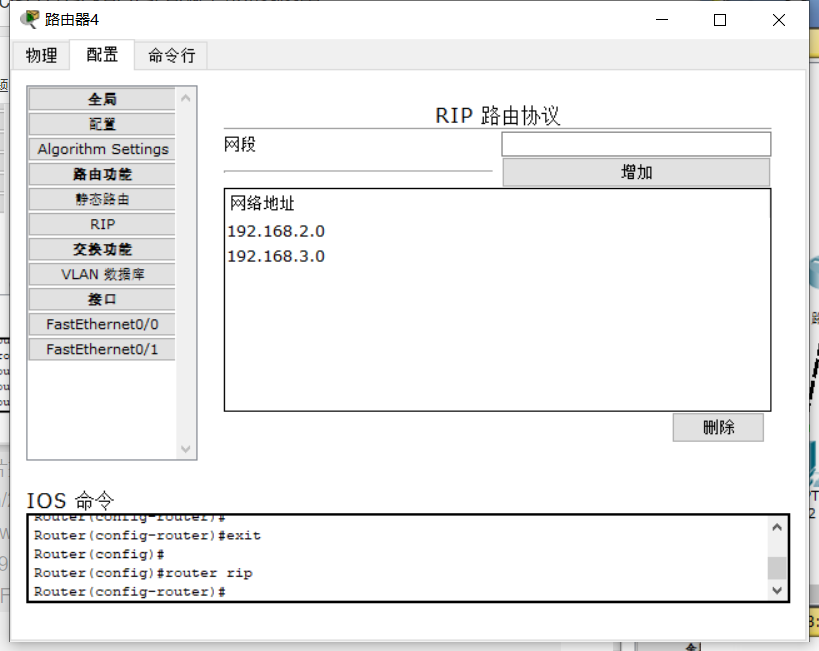

每个路由器的RIP只需要把自己附近的网络段写进去就行。
然后进行连通性测试就行。
