一、实验目的
了解路由器的特点、基本功能及配置方法；使用模拟软件Packet Tracer 8.0，熟悉Cisco路由器的操作；配置静态路由和距离矢量路由协议RIP，实现给定网络的连通；从而加深对IP编址、路由转发机制、路由协议、路由表的建立等的认识。
二、实验环境
安装了TCP/IP协议的Windows系统，Packet Tracer 8.0
三、实验内容
1、安装模拟软件：Packet Tracer 8.0
2、在模拟软件中建立如下网络拓扑，并进行IP编址。
3、以静态路由方案，配置连通网络
(1) 配置各设备IP地址，掩码，A，B网关
（2）配置R1，R2，R3 静态路由
如R2需要指明到达192.168.3.0 和192.168.4.0网段的下一跳（192.168.1.1和192.168.2.1）
4、以动态RIP路由方案，配置连通网络
配置R1，R2，R3 RIP路由
5、以动态OSPF路由方案，配置连通网络
配置R1，R2，R3 OSPF路由
四、实验步骤、记录和结果
1、建立网络拓扑图
两台pc，三台2621XM类型的路由器，使用Copper Cross-Over线连接各个设备。Pc0使用FastEthernet0连接router0的FastEthernet0/0,router0的FastEhternet0/1连接router1的FastEthernet0/0。
连好线后，还有把每个路由器的端口状态(port status)设置为on。
2、配置静态路由
(1)配置pc0的ip地址和缺省网关

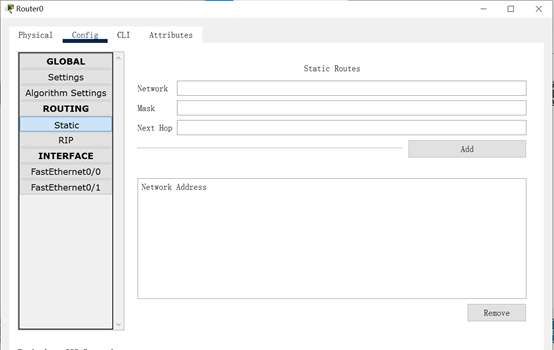

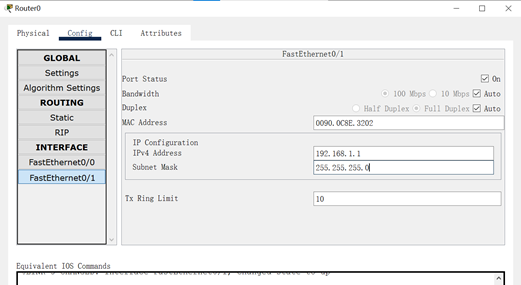

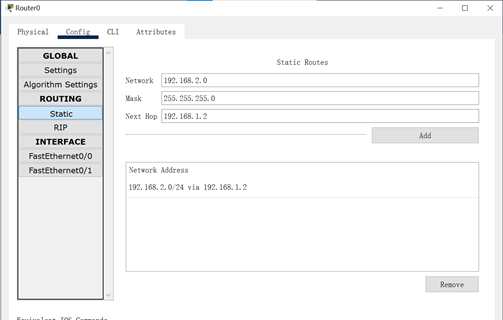

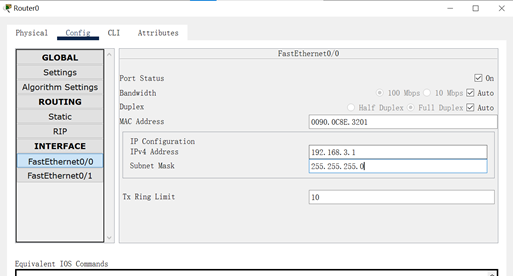

（2）配置router0的IP地址和静态路由
配置静态路由

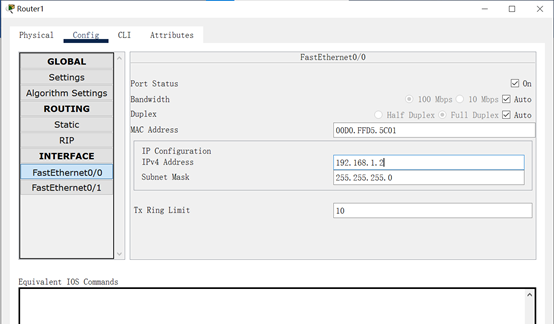

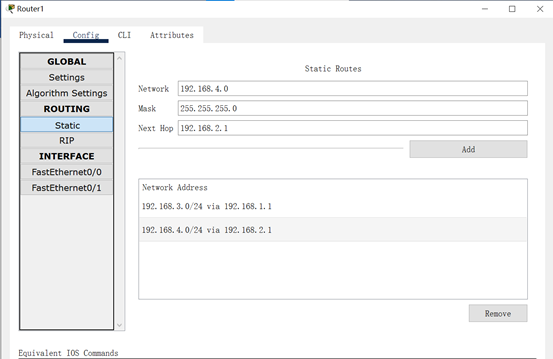

（3）配置router1的IP地址和静态路由

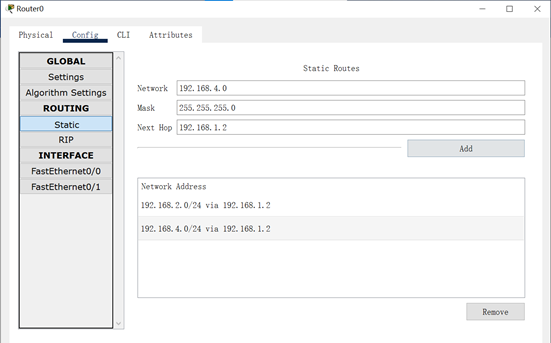

静态路由

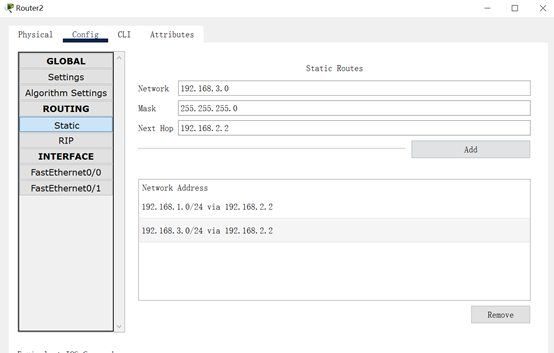

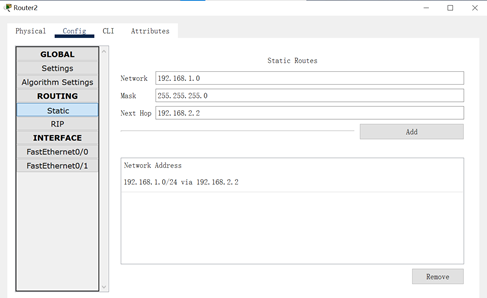

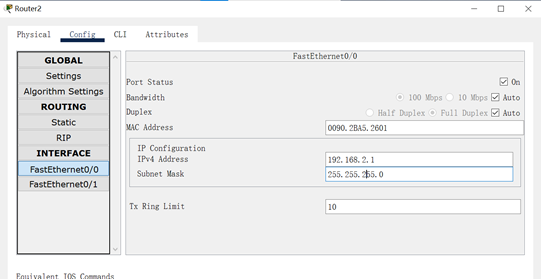

（4）配置router2的IP地址和静态路由
配置默认路由

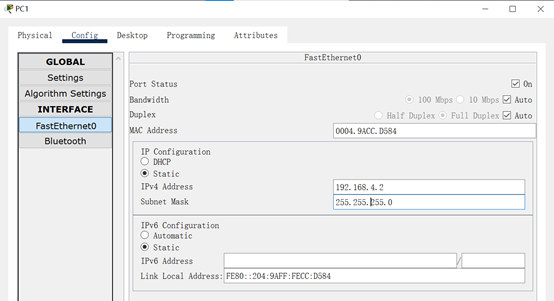

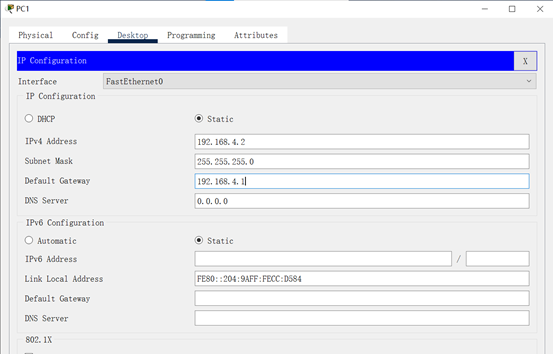

（5）配置pc1的IP地址和默认网关

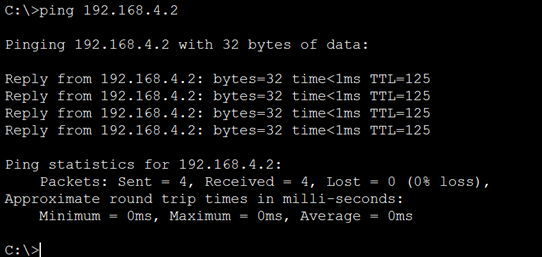

结果：pc0可以ping通 PC1
3、以动态RIP路由方案，配置连通网络
配置R1，R2，R3 RIP路由
（1）删除每个路由器之前配置的静态路由

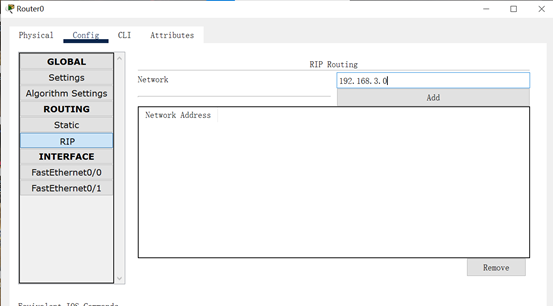

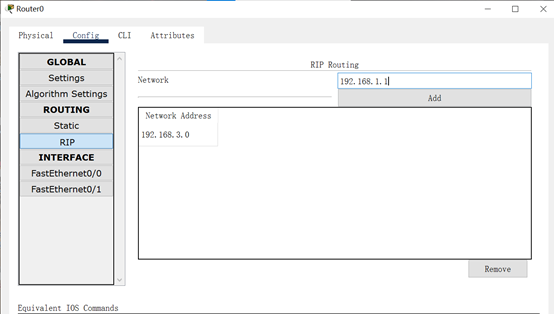

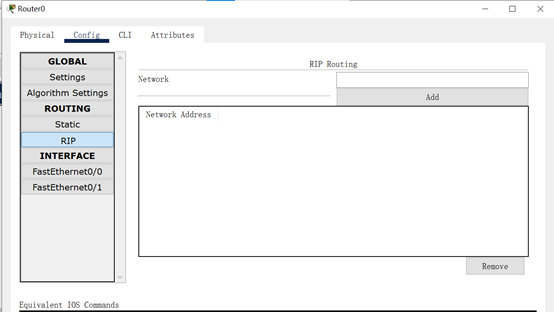

（2）配置router0

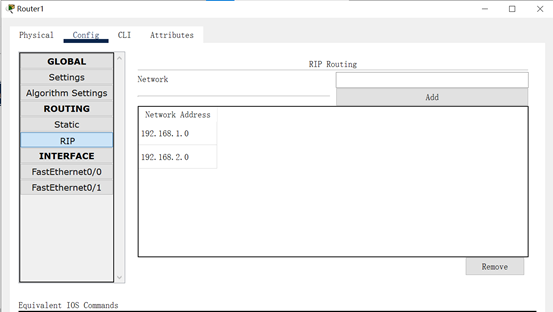

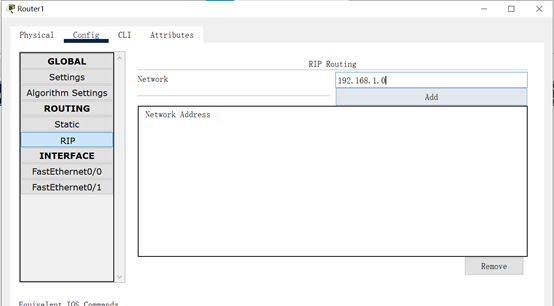

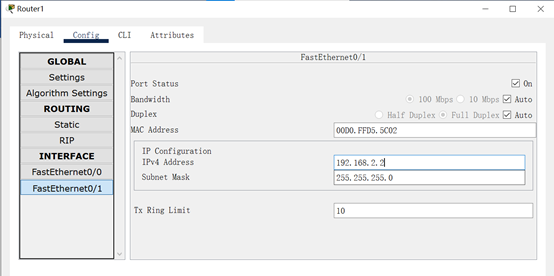

（3）配置router1

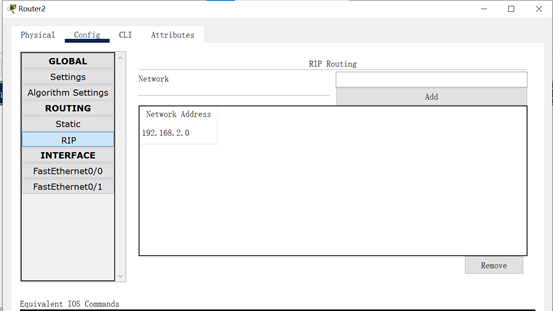

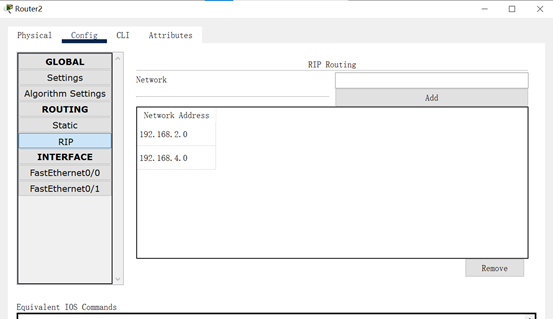

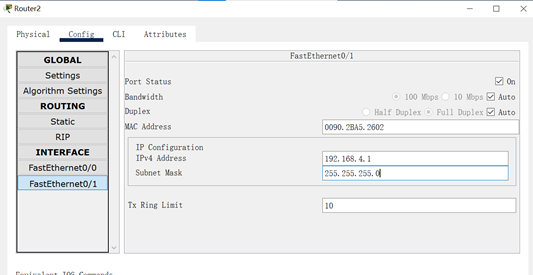

（4）配置router2
结果：
4、以动态OSPF路由方案，配置连通网络
配置R1，R2，R3 OSPF路由
（1）先清除之前每个路由器中配置的RIP配置信息

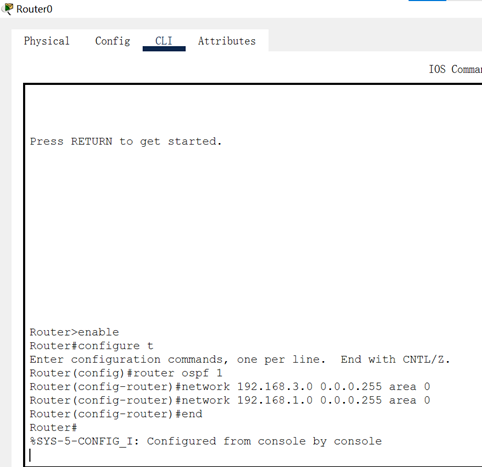

（2）通过命令行对router0进行配置

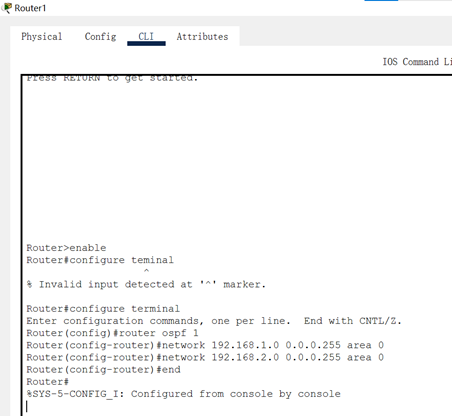

（3）通过命令行对router1进行配置

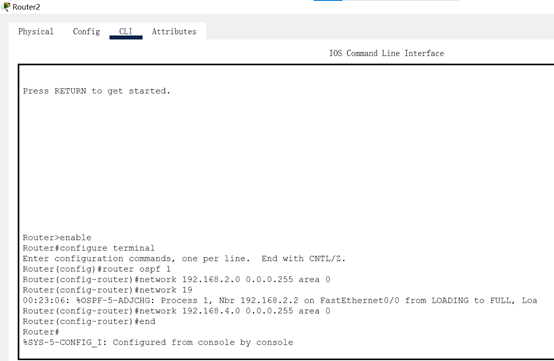

（4）通过命令行对router2进行配置

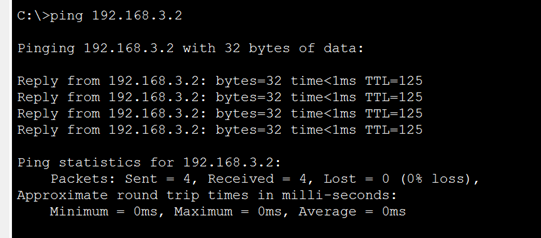

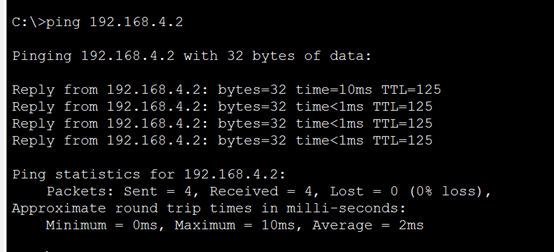

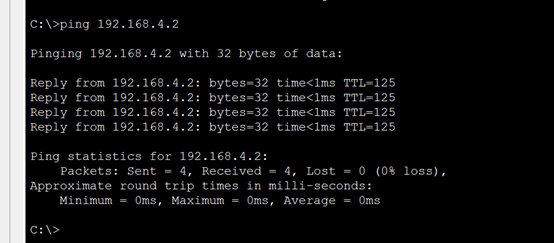

结果：pc0 ping pc1

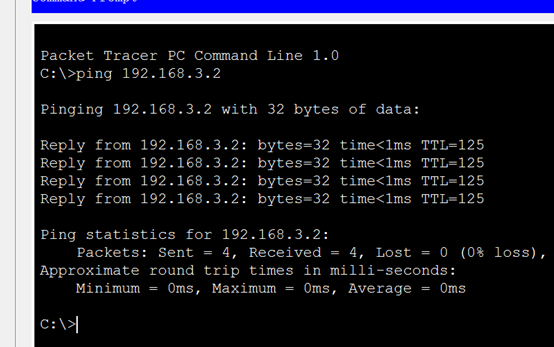

Pc1 ping pc0
五、实验思考
在CISCO 路由器中，如果同时存在往同一网段的静态路由信息与动态路由信息，路由器会采用哪一个进行转发？在实验中实现并验证
路由器会优先选择静态路由；因为静态路由更易于监管，可达性更高；且静态路由管理距离值更低，学到的路由更可信；

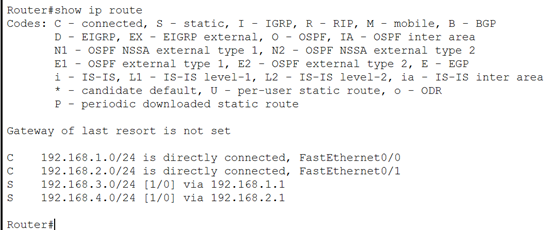

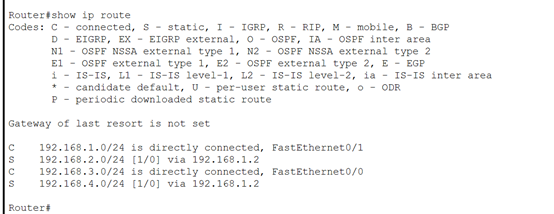

实验验证：在路由器中同时配置静态路由和RIP动态路由，在特权模式下用命令行show ip route 查看路由表，图中可以看出路由器选择静态路由转发。
