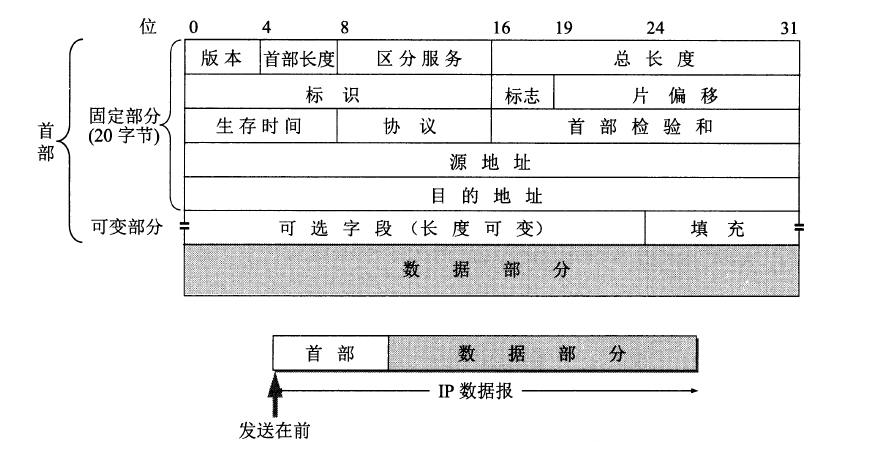

一个IP数据报由首部和数据两部分组成。首部的前一部分是固定长度，共20字节，是所有IP数据报必须具有的。在首部的固定部分的后面是一些可选字段，其长度是可变的。

IP数据报首部的固定部分中的各字段：

（1）版本 占4位，指IP协议的版本。通信双方使用的IP协议的版本必须一致。目前广泛使用的IP协议版本号为4（即IPv4）。

（2）首部长度 占4位，可表示的最大十进制数值是15。请注意，首部长度字段所表示数的单位是32位字（1个32位字长是4字节）。因为IP首部的固定长度是20字节，因此首部长度字段的最小值是5（即二进制表示的首部长度是0101）。而当首部长度为最大值1111时（即十进制数的15），就表明首部长度达到最大值15个32位字长，即60字节。当IP分组的首部长度不是4字节的整数倍时，必须利用最后的填充字段加以填充。因此IP数据报的数据部分永远在4字节的整数倍时开始，这样在实现IP协议时较为方便。首部长度限制为60字节的缺点是有时可能不够用。但这样做是希望用户尽量减少开销。最常用的首部长度是20字节（即首部长度为0101）。

（3）区分服务 占8位，用来获得更好的服务。

（4）总长度 总长度指首部和数据之和的长度，单位为字节。总长度字段为16位，因此数据报的最大长度为字节。然而实际上传送这样长的数据报在现实中是极少遇到的。IP层下面的每一种数据链路层协议都规定了一个数据帧中的数据字段的最大长度，这称为最大传送单元MTU，最常用的以太网就规定其MTU值是1500字节，若所传送的数据报长度超过数据链路层的MTU值，就必须把过长的数据报进行分片处理。

IP协议规定，在互联网中所有的主机和路由器，必须能够接受长度不超过576字节的数据报。当主机需要发送长度超过576字节的数据报时，应当先了解一下，目的主机能否接受所要发送的数据报长度。否则，就要进行分片。

（5）标识 占16位。IP软件在存储器中维持一个计数器，每产生一个数据报，计数器就加1，并将此值赋给标识字段。但这个“标识”并不是序号，因为IP是无连接服务，数据报不存在按序接收的问题。当数据报由于长度超过网络的MTU而必须分片时，这个标识字段的值就被复制到所有的数据报片的标识字段中。相同的标识字段的值使分片后的各数据报片最后能正确地重装成为原来的数据报。

（6）标志 占3位，但目前只有两位有意义。

• 标志字段中的最低位记为MF。MF = 1即表示后面“还有分片”的数据报。MF=0表示这已是若干数据报片中的最后一个。
• 标志字段中间的一位记为DF，意思是“不能分片”。只有当DF=0时才允许分片。

（7）片偏移 占13位。片偏移指出：较长的分组在分片后，某片在原分组中的相对位置。也就是说，相对于用户数据字段的起点，该片从何处开始。片偏移以8个字节为偏移单位。这就是说，每个分片的长度一定是8字节（64位）的整数倍。

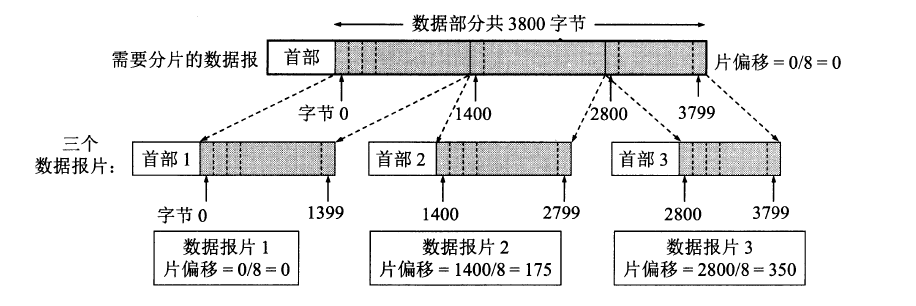

例如：一数据报的总长度为3820字节，其数据部分为3800字节长（使用固定首部），需要分片为长度不超过1420字节的数据报片。因固定首部长度为20字节，因此每个数据报片的数据部分长度不能超过1400字节。于是分为3个数据报片，其数据部分的长度分别为1400，1400和1000字节。原始数据报首部被复制为各数据报片的首部，但必须修改有关字段的值。

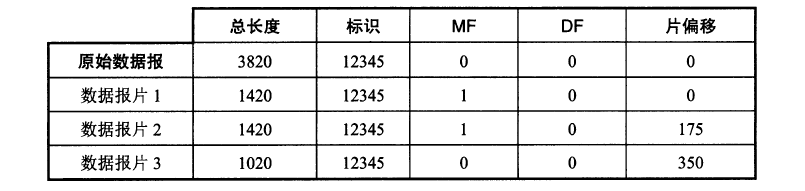

下图是数据报首部与分片有关的字段中的数值，其中标识字段的值是任意给定的。具有相同标识的数据报片在目的站就可无误地重装成原来的数据报。

（8）生存时间 占8位，生存时间字段常用的英文缩写是TTL，表明这是数据报在网络中的寿命。由发出数据报的源点设置这个字段。其目的是防止无法交付的数据报无限制地在互联网中兜圈子

（9）协议 占8位，协议字段指出此数据报携带的数据是使用何种协议，以便使目的主机的IP层知道应将数据部分上交给哪个协议进行处理。

（10）首部检验和 占16位。这个字段只检验数据报的首部，但不包括数据部分。为了进一步减小计算检验和的工作量，IP首部的检验和不采用复杂的CRC检验码而采用下面的简单计算方法：

• 在发送方，先把IP数据报首部划分为许多16位字的序列，并把检验和字段置零。
• 用反码算术运算把所有16位字相加后，将得到的和的反码写入检验和字段。
• 接收方收到数据报后，将首部的所有16位字再使用反码算术运算相加一次。将得到的和取反码，即得出接收方检验和的计算结果。
• 若首部未发生任何变化，则此结果必为0，于是就保留这个数据报。否则即认为出差错，并将此数据报丢弃。

（12）源地址占32位。

（12）目的地址占32位。

声明：该博文所总结的知识和图片来自于谢希仁老师的《计算机网络》第七版
