Wireshark分析IP数据报
1. IP数据报格式
- 总概
2. IP数据报首部的固定部分各字段
- 版本【4位】：IPv4或IPv6
- 首部长度【4位】：单位是32bit（4字节），比如：首部最小长度为20字节，此时为：0101（5）；因此可以推测首部最大长度为15*4字节=60字节，而且数据部分永远是4字节的倍数。
- 区分服务【8位】：旧称服务类型，1998改为Differentiated Services
- 总长度【16位】：首部和数据之和。单位字节，因此数据报最大长度为2^16-1字节
- 标识【16位】：超过MTU分片时，同一源的该字段相同，便于重新组装
- 标志【3位】：
- MF【1位】：More Fragment，1还有分片，0分片最后一个
- DF【1位】：Don’t Fragment，0允许分片
- 片偏移【13位】：较长分组后，某片在原分组的相对位置，单位8字节
- 生存时间【8位】：TTL，Time To Live，数据包在网络中的寿命，现用跳数为单位
- 协议【8位】： 指出携带数据使用的协议，便于目的主机IP层对应协议处理
- ICMP（1）、IGMP（2）、IP（4）、TCP（6）、EGP（8）、IGP（9）、UDP（17）、IPv6（41）、ESP（50）、OSPF（89）
- 首部校验和【16位】：只校验数据报首部，不包含数据部分，没经过一个路由器都会重新校验
- 源地址【32位】：顾名思义
- 目标地址【32位】：顾名思义
2. 使用Wireshark分析IP数据报
-
打开Wireshark，选择监听的接口。此处由于我使用的是无线，故使用WLAN。
-

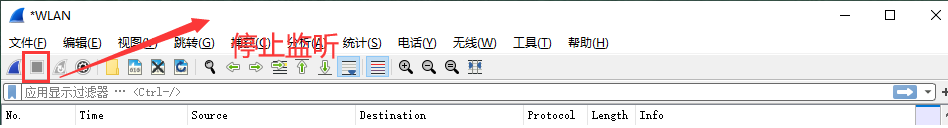

为方便查看，先停止监听。
-

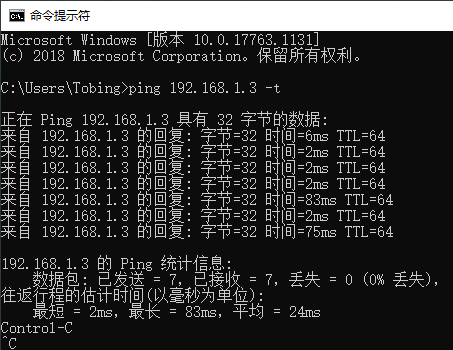

在cmd中使用ping命令，ping目的主机，同时使用Wireshark监听数据
-
监听若干秒后，停止监听。
-

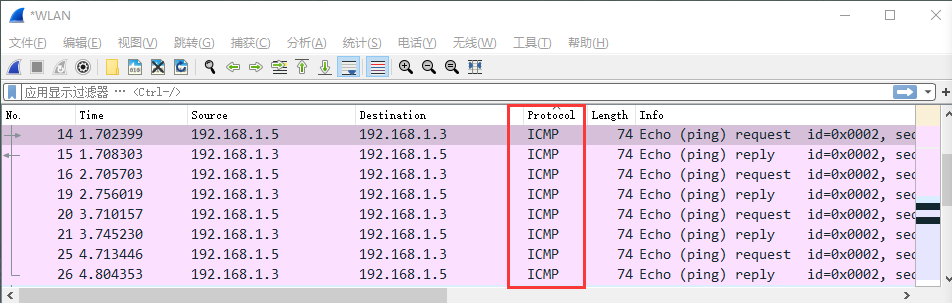

按照协议排序，其中下图中的ICMP的即是捕获到ping命令的数据包。（ping是ICMP协议的命令）
-
单击source为本身IP地址，查看其数据内容
-
以上捕获IP数据报首部含义
字段 含义 IP协议版本号 IPv4 服务类型 0x00(DSCP:CS0,ECN Not-ECT) IP报文头长度 20 bytes ，说明没有使用可选字段 数据报总长度 60 标识 0x0b96(2966) 数据报是否要求分段 Not set 分段偏移量 0 在发送过程中经过几个路由器 128-128=0，同一网段内 上层协议名称 ICMP 报文头校验和 0xabc9 源地址 192.168.1.5 目标地址 192.168.1.3
