大家应该也都知道最近小编在忙项目，而且是相当的忙，到处救火。所以如果有问题未来得及回复的，望见谅。等忙好了一定加大火力，继续做更多的分享。

正因为是救火，项目中存在一堆烂七八糟的问题。而解决这些问题虽然需要消耗较多的时间，但能够增长更多的经验。数字后端实现本身没有太多技术含量，真心不难，更多的是经验的积累。数字后端工程师的价值在于碰到一个比较奇怪的难题时，你是否具备高效解决这种疑难杂症的能力。

吾爱 IC 社区之前推送过数字后端设计实现中 floorplan 的绝密经验。今天将做一个 placement 方面的经验分享。

【机密】从此没有难做的 floorplan(数字后端设计实现 floorplan 篇)

placement 之前的 check items

检查 placement blockage 是否正确添加，以及确认 blockage 的类型
整理 dont use list
设置好 dont_touch 的 cell
确保时钟 clock 已经被设置为 ideal network
FIX 住所有的 Macro 和预先想 place 好的 cell
检查 pin access

Pre-placement

Spare cell 或者 Metal ECO cells 比如 ECOCAP CELL

Spare cell 和 ECO cell 各自的应用场景及其各自的优缺点希望大家能够非常清楚，留给各位思考

Magnet placement，比如 Isolation cell 以及 level-shifter cell 的 magnet placement
预先插 DECAP CELL
在模块级的接口 port 出插入 port buffer

Placement

这个阶段是将设计中的所有标准单元摆放到 core 区域中。整个 placement 过程可以基于以下几种因素来进行，不同的条件下 placement 的结果和质量，也是不一样的。placement 的好坏，直接决定了时钟树的质量和绕线，最终体现为影响芯片的性能。

Timing Driven

Timing Driven 顾名思义就是指基于时序驱动进行的 placement。大部分的设计都是需要做 timing driven 的 placement 优化。

Congestion Driven

Congestion Driven 是指基于 congestion 做优化的 placement。可能初学者会觉得 place 阶段还没绕线，如何做 congestion 优化呢？那是因为 place 过程 tool 会通过 global route 来估算 design 中的绕线情况，从而根据估算的 congestion 状况来进行 placement 的优化。

数字后端实现时 congestion 比较严重，你 hold 得住吗？

Power Optimization

随着工艺节点越做越小，芯片的规模也越来越大。芯片的功耗问题显然更为重要。在 28nm 及其以下工艺，没有做功耗优化和做 low power 的芯片，绝对是不好意思拿出去流片的。即使流片了，估计也没人用。EDA tool 都支持 power 优化的 placement。

功耗优化的方法有很多。简单的有 place_opt 带上 power 选项来进行功耗的优化。也有 CCD 结合 saif 来进行功耗的优化方法。这些都在小编之前在星球上推送的 “基于 28nm 工艺 ARM Cortex-A35 的数字后端实现教程” 介绍过。

基于 Physical Aware 的动态功耗优化实现方案

Placement 详细步骤

Initial placement (Coarse placement)

这个步骤就是通常我们所说的 Coarse placement。将标准单元粗略摆放好，此时不考虑 overlap 问题。

Legalization

有了第一步的 coarse placement 后，这步需要将粗略摆放好的 cell，进行 legalization 操作，将所有的标准单元放置在 row 上，并且保证所有的 cell 处于 legal 的状态，即不存在 overlap 或者不在对应的 row 上。

Removing existing buffer trees

这步是将 design 中已经存在的 buffer tree 移除。

High Fan-out Net Synthesis (HFNS)

这个步骤需要将 design 中高扇出的点（时钟信号，reset 信号等除外），进行解 high fanout 操作，优化时序。所以用来做 placement 的 constraint，请务必将其中那些不必要的 ideal network 移除。

Iterations of timing/power optimizations

这个过程主要有 cell sizing, moving, net spitting, gate cloning, buffer insertion 和 area recovery 这些小步骤组成。

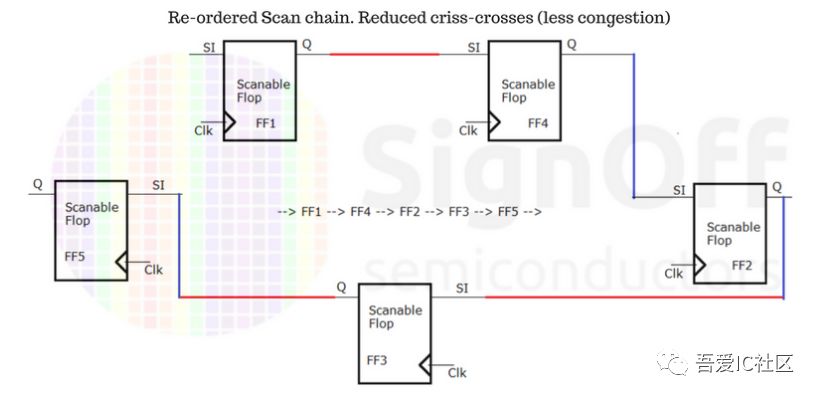

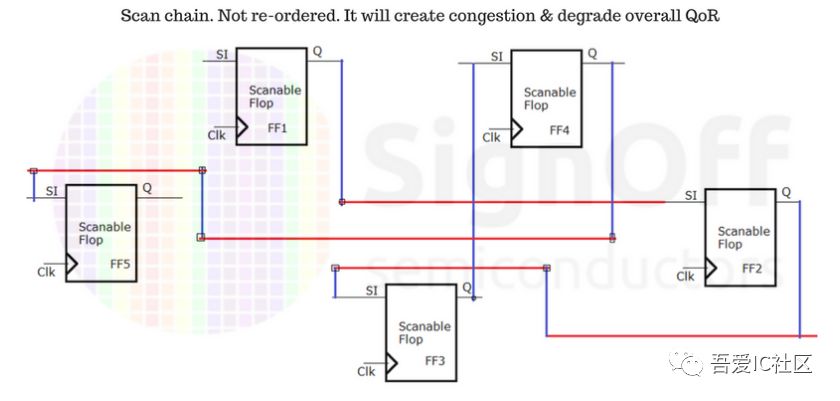

Scan-chain re-ordering

scan chain reordering 并不是每个 design 中都要做的，视不同的情况而定。这个过程主要是用来缓解绕线资源紧张问题。

Scan chain reordering 怎么用你知道吗？

TIE cell insertions

将设计中的 1‘b0 和 1’b1，通过 Tie cell 连接起来。

Placement 目标

PPA 最优化
global congestion 和 local congestion 合理
避免高 pin density 区域和 hot spot 区域
Timing DRCs 满足要求
利用率最优化

一个好的 placement 结果，时钟树做起来是非常轻松的。反之一个 cell 分布不符合数据流向的 placement，时钟树质量会大大折扣，因为整个 tree 可能会被” 不明的妖怪 “拖长，从而影响 timing signoff 和项目进度。整个 tree 变长，意味着 clock tree 的级数更多，power 更大，同时受 OCV 效应影响就更深，timing 就变得更不可收敛。

Timing 优化技术

细分 group path
为 critical timing group 设置更高 weight 权重
将 timing driven 的 effort 设置 high
使用少量低阈值的 cell，比如 LVT，甚至 ULVT
调整 critical range

Congestion 优化技术

在整个数字后端实现过程中，congestion 一直是个大问题，大挑战。对于一个 design，想把 PPA 做到极致，往往是存在一定难度的，都是需要通过很多次的迭代实验出来的。而一个比较资深的数字后端工程师可能需要的迭代次数会比较少，而且每次的实验都能够做到心中有数。因此，有必要介绍下几种常用的解 congestion 的方法。

placement cell density 和 local congestion 的控制
Congestion driven placement （根据不同需求设置 medium 或者 high effort）
blockage 的利用
keepout margin 的利用

What if the design has different power domains?

现在的设计基本上都是要做 power domain 和 voltage domain 的。它的 placement flow 和普通的 placement flow 是类似的。之前在数字后端实现 floorplan 篇介绍过 Feed-Through 和 channeless 的概念。利用 Feed-Through 可以节省很多 channel，一方面节省了芯片的面积，另外一方面改善了绕线问题。

所以，现在很多大规模的芯片设计实现，我们经常要用到不同的模块之间使用 channeless 的技术。使用这项技术可能存在以下几方面的问题：

前端工程师集成

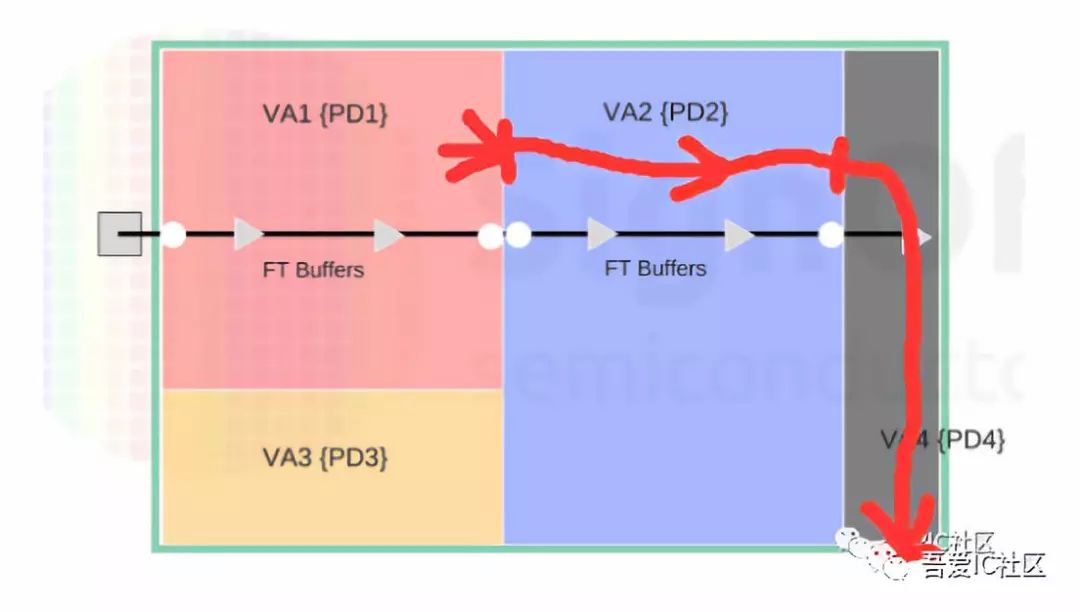

由于采用 channeless 后，前端集成时需要将那些有特殊要求的信号做特殊处理。比如 PD1 中的某部分接口出来的走线，需要穿过 PD2，再到 PD4，最后达到 top 的 core 区域。集成时就需要将那些特殊信号额外添加在 PD2 和 PD4 的模块中去。

Feed-Through 信号的处理

实现时对于 feedthrough 信号中那些是时钟信号需要特别注意，需要定义好时钟，千万别漏长时钟树。同时对于时钟树质量要求比较高的时钟，还需要做 shielding 处理。

另外，还需要跨 VA 的信号处理。比如有一个信号从一个 AON 的 domain 到一个可以 powerdown 的 domain，需要特别留意这样信号的处理。

如何 qualify placement

检查 cell 的 legalization

检查所有的 cell 是否均已摆放好，并且是 leagal 的。

检查 congestion， density 和 pin density map 的合理性

placement 做完，需要查看 place 后的 congestion map，cell density map 以及 pin density map。这样可以提前控制风险。如果 map 特别差，如果继续做时钟树综合和绕线，其实就是在浪费资源。

Timing QOR

主要查看 placement 后 setup 的 WNS 和 TNS。这里当然还涉及到 ICC/ICC2 和 PT 之间的 correlation 问题。

教你轻松调 DCT 和 ICC 之间 Timing 与 Congestion 的一致性

Timing DRC 检查

主要检查 max transition，max cap，max fanout 等 timing drc 是否存在违例

检查 dont touch 和 dont use list

检查设计中规定的 dont touch cell 是否被工具优化掉，以及检查工具在优化的过程中是否引入 foundary 厂指定的 dont use cell
