一、什么是PBR？
- 基于物理渲染
- 以前的渲染是在模仿灯光的外观
- 现在是在模仿光的实际行为
- 试图形看起来更真实

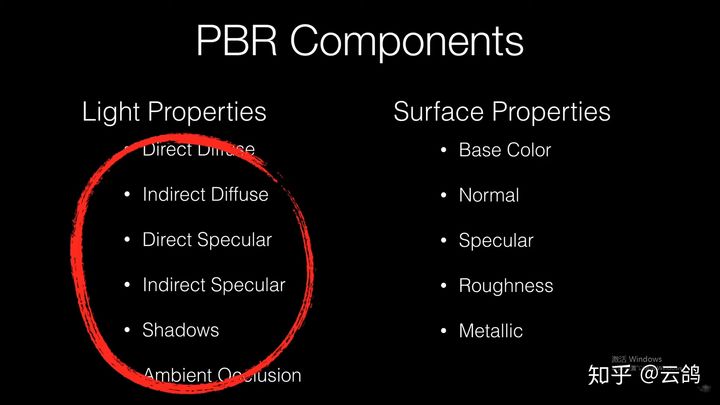

二、PBR组成部分
- 灯光属性：直接照明、间接照明、直接高光、间接高光、阴影、环境光闭塞
- 表面属性：基础色、法线、高光、粗糙度、金属度
三、灯光属性

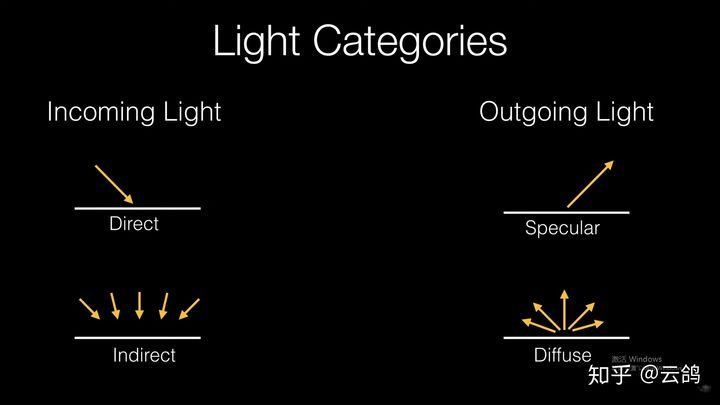

1、光线类型
入射光
- 直接照明：直接从光源发射阴影物体表面的光
- 间接照明：环境光和直接光经过反弹第二次进入的光
反射光
- 镜面光：在经过表面反射聚焦在同一方向上进入人眼的高亮光
- 漫发射：光被散射并沿着各个方向离开表面

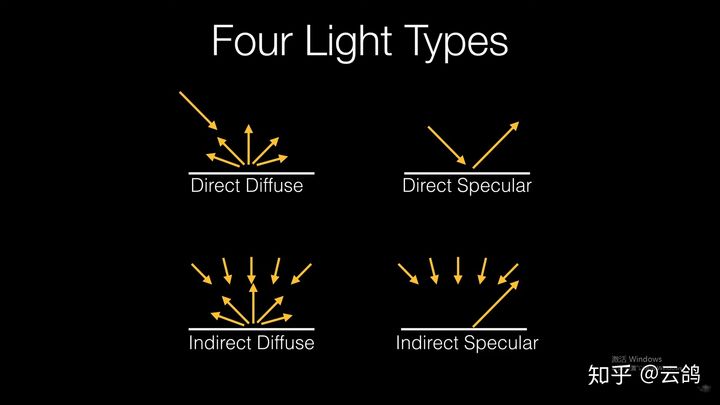

2、光与表面相互作用类型
- 直接漫反射：从源头到四面八方散发出来的直接高光
- 直接高光：直接来自光源并被集中反射的光
- 间接漫反射：来自环境的光被表面散射的光
- 间接高光：来自环境光并被集中反射的光
（1）直接漫反射
- 直接来自光源的光
- 撞击表面后散落在各个方向
- 在着色器中使用简单的数学计算

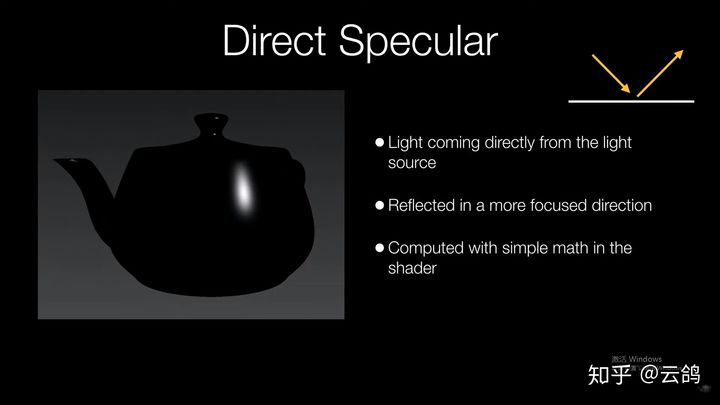

（2）直接高光
- 直接来自光源的光
- 反射在一个更集中的方向上
- 在着色器中使用简单的数学计算
直接镜面反射的计算成本比漫反射低很多

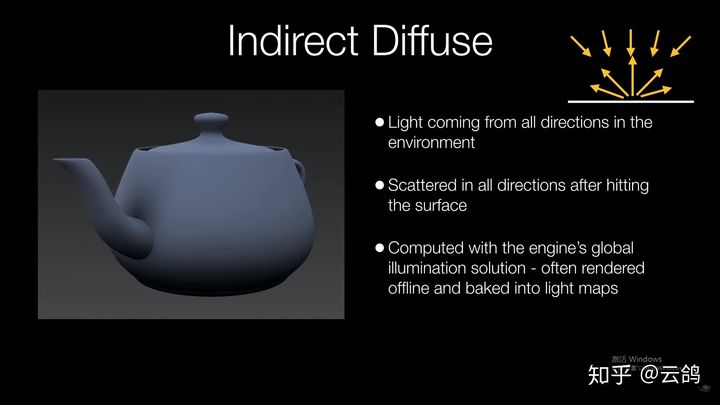

（3）间接漫反射
- 来自环境中各个方向的光
- 撞击表面后散落在各个方向
- 因为计算昂贵，所以引擎的全局照明解决方案通常会离线渲染，并被烘培成灯光地图
（4）镜面反射
- 来自环境中各个方向的光
- 反射在一个更集中的方向上
- 引擎中使用反射探头，平面反射，SSR，或射线追踪计算
四、表面属性

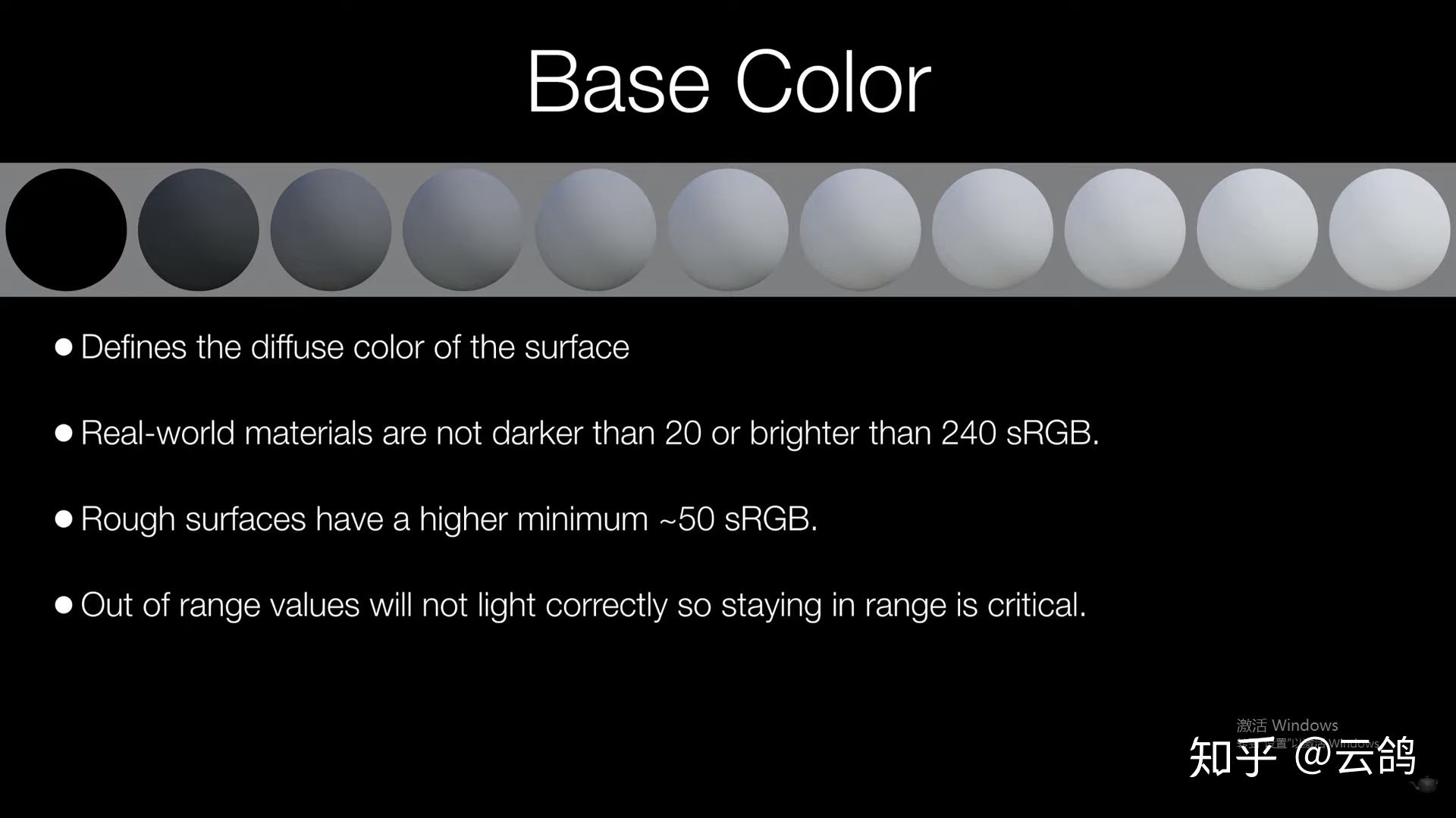

（1）基础色
- 定义表面的漫反射颜色
- 真实世界的材料不会比20暗或比240 sRGB亮
- 粗糙表面具有更高的最低~ 50srgb
- 超出范围的值不能正确发光，所以保持在范围内是至关重要的

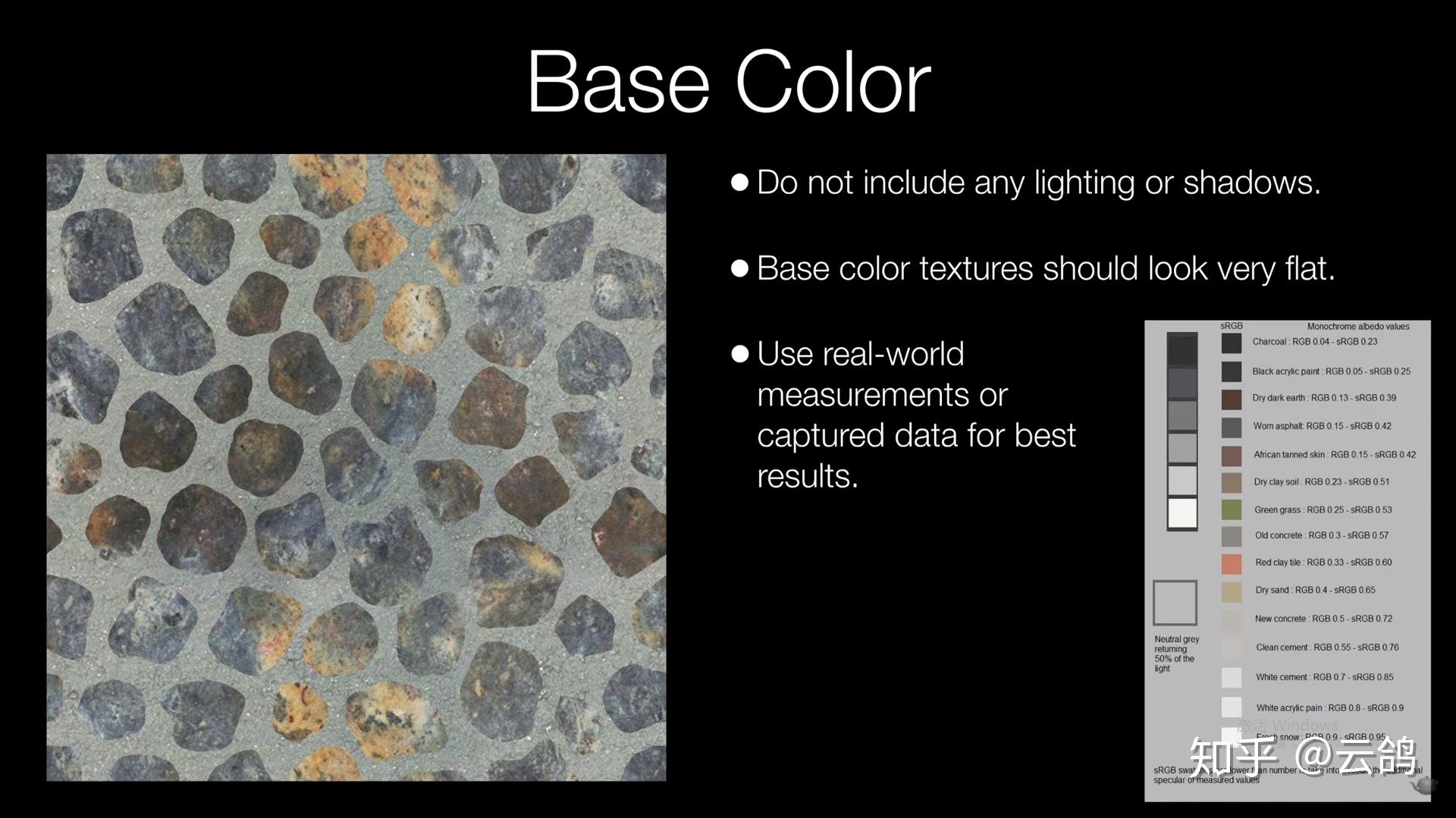

基础色贴图制作注意点：
- 不包括任何照明或阴影
- 基本颜色纹理看起来应该非常平坦
- 使用真实世界的度量或获取最佳结果的数据

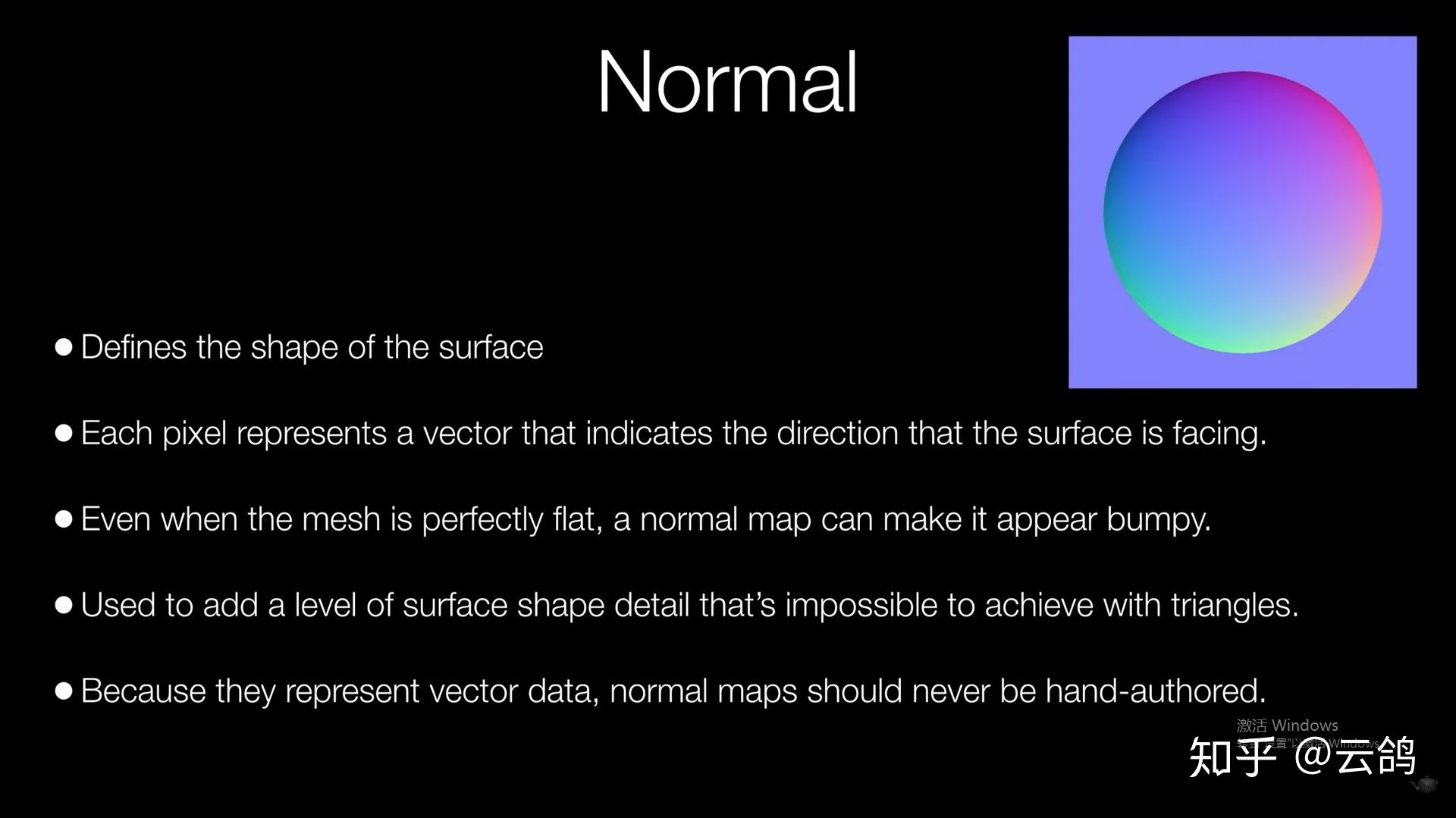

（2）法线
- 定义曲面的形状每个像素代表一个矢量
- 该矢量指示表面所面对的方向即使网格是完全平坦的
- 法线贴图会使表面显得凹凸不平
- 用于添加表面形状的细节，这里三角形是实现不了的
- 因为它们表示矢量数据，所以法线贴图是无法手工绘制的

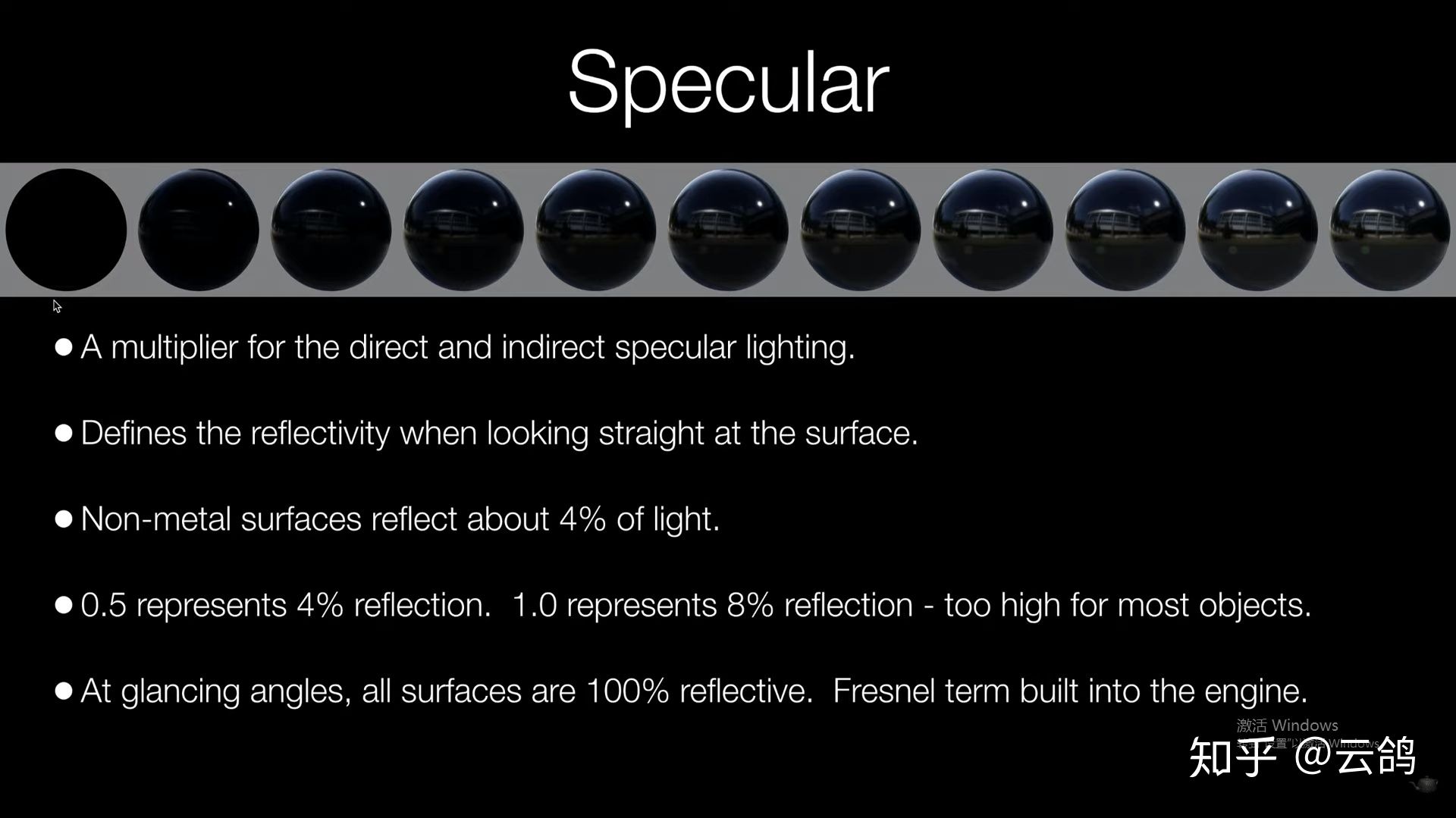

（3）镜面
- 用于直接和间接镜面照明的叠加
- 当直视表面时，定义反射率
- 非金属表面反射约4%的光
- 0.5代表4%的反射
- 1.0代表8%的反射但对于大多数物体来说太高了
- 在掠射角下，所有表面都是100%反射的，内置于引擎中的菲涅耳项

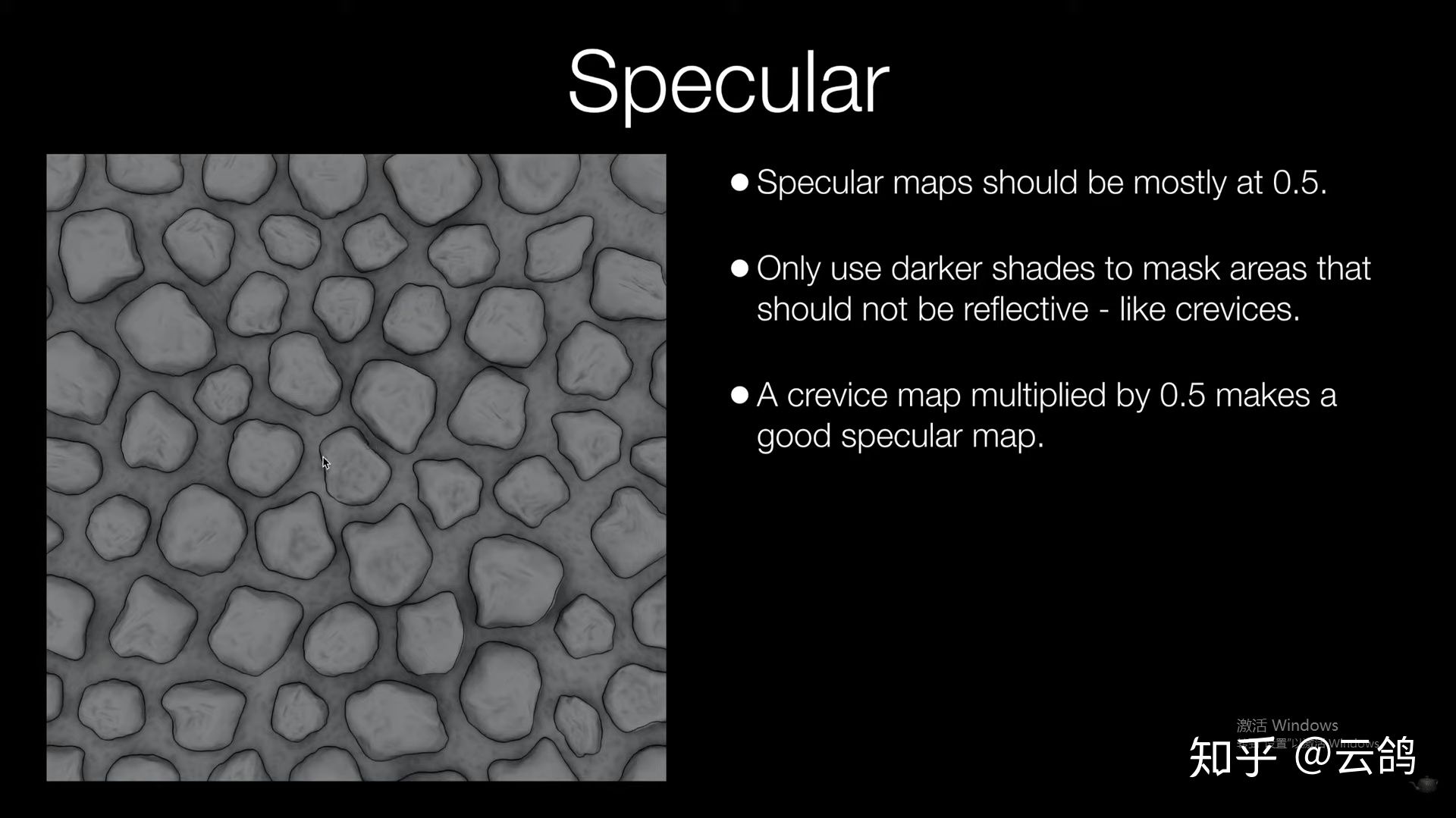

镜面贴图制作注意点：
- 高光贴图应该大多在0.5
- 使用深色的阴影来遮盖不应该反光的裂缝
- 一个裂缝贴图乘以0.5就是一个很好的高光贴图

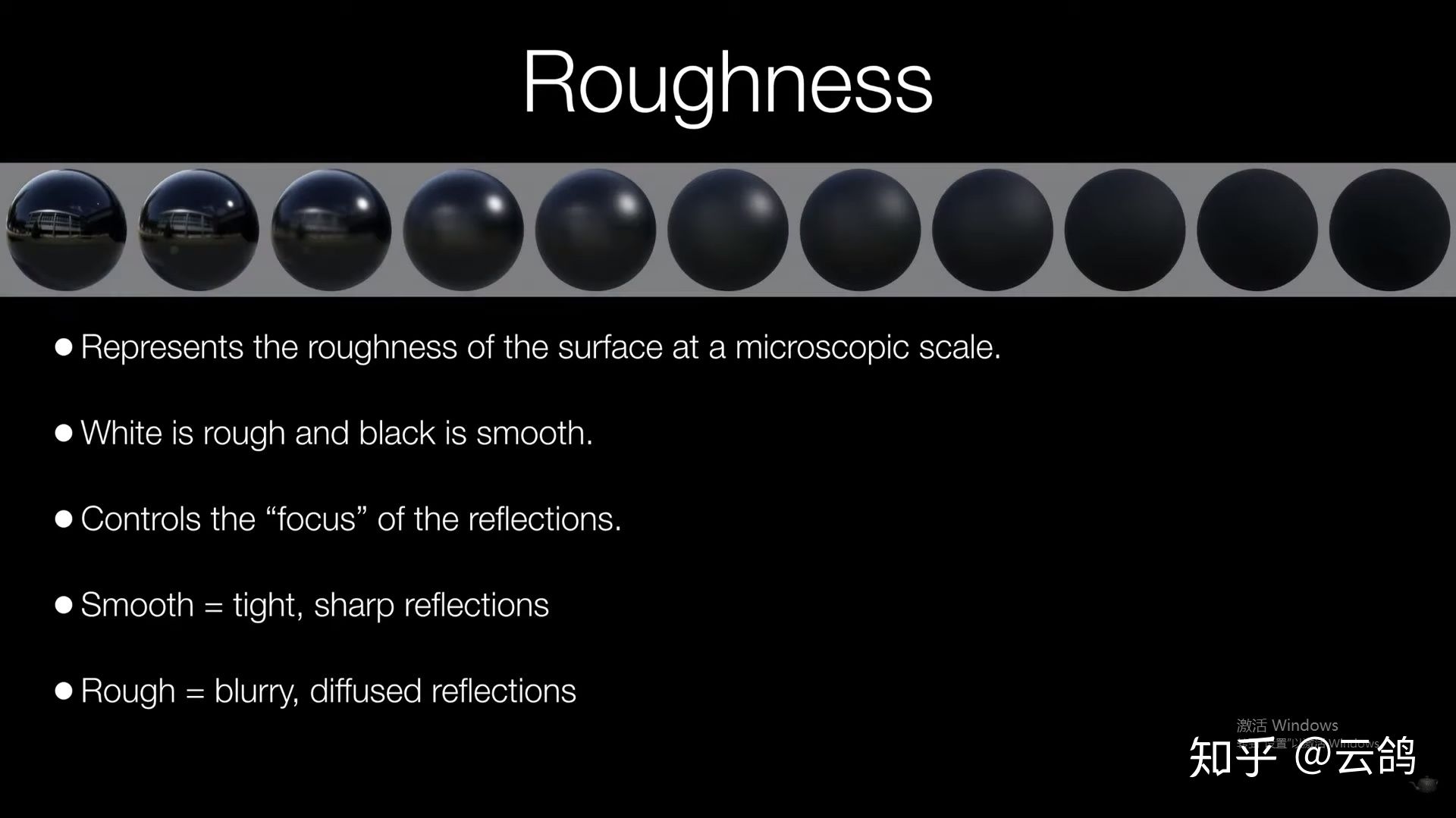

（4）粗糙度
- 表面在微观尺度上的粗糙度
- 白色是粗糙的
- 黑色是光滑的
- 控制反射的“焦点”
- 平滑=强烈的反射
- 粗糙=模糊的，漫反射

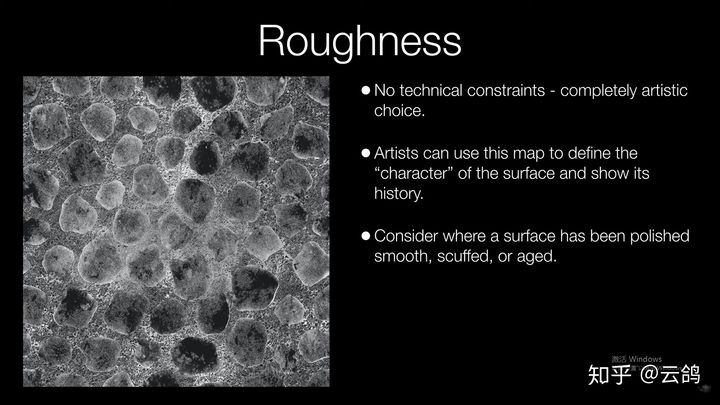

粗糙度贴图制作注意点：
- 没有技术限制-完全艺术的选择
- 艺术家可以使用这张地图来定义表面的“特征”，并展示它的历史
- 考虑一下被打磨光滑、磨损或老化的表面

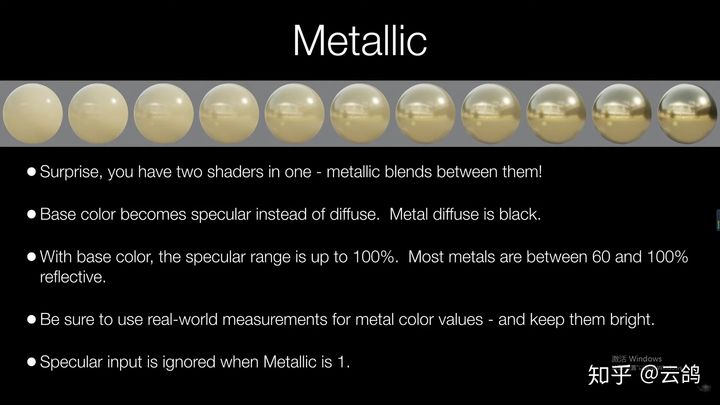

（5）金属度
- 两个不同的着色器通过金属度混合他们
- 基本色变成高光色而不是漫反射颜色
- 金属漫反射是黑色的
- 在底色下，镜面范围可达100%
- 大多数金属的反光性在60%到100%之间
- 确保对金属颜色值使用真实世界的测量值，并保持它们明亮
- 当金属为1时，镜面输入将被忽略
粗糙度贴图制作注意点：
- 将着色器切换到金属模式
- 灰度值会很奇怪，最好使用纯白色或黑色
- 当金属色为白色时，请确保使用正确的金属底色值
- 没有黑暗金属这回事
- 所有金属均为180srgb或更亮
五、非金属和金属对比
非金属
- 基础颜色=漫反射
- 镜面反射=0-8%
金属
- 基础颜色=0-100%的镜面反射
- 镜面=0%
- 漫反射总是黑色的
六、总结
- PBR是基于物理渲染的着色模型，PBR着色模型分为材质和灯光两个属性。
- 材质部分由：基础色、法线、高光、粗糙度、金属度来定义材质表面属性的。
- 灯光部分是由：直接照明、间接照明、直接高光、间接高光、阴影、环境光闭塞来定义照明属性的。
- 通常我们写材质的时候只需要关注材质部分的属性即可，灯光属性都是引擎定义好的直接使用即可。
- PBR渲染模型不但指的是PBR材质，还有灯光，两者缺一不可。
本文章整理自作者Ben'Cloward视频教程：
