目录
1. 主要的技术指标差异
2. 物理外形的差异
3. 屏蔽（STP）vs.非屏蔽（UTP）
4. 固体与绞合
常见的以太网电缆分为顺序编号的类别（Cat5，Cat5e，Cat6，Cat6a）。
类别之间有什么区别，如何知道何时使用非屏蔽，屏蔽，绞合或固体电缆？
1. 主要的技术指标差异

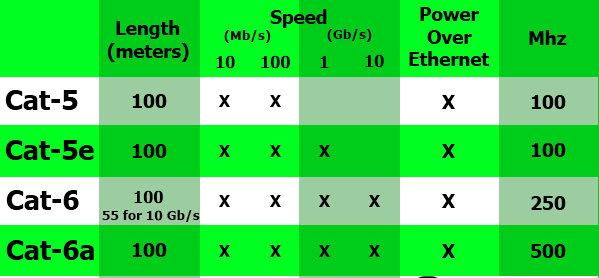

电缆技术规格的差异通过物理外形是看不出来的，这需要查看相应的规范。
从这里可以看出，Cat5e支持1G, CAT6和Cat6a才支持10G.
2. 物理外形的差异
物理电缆如何消除干扰并允许更快的速度？它通过线扭和隔离来实现。
电缆扭曲是由Alexander Graham Bell于1881年发明的，用于沿着电源线运行的电话线。他发现，通过每3-4个电线杆扭绞电缆，它减少了干扰并增加了范围。
双绞线成为所有以太网电缆消除内部电线（XT）和外部电线（AXT）之间干扰的基础。

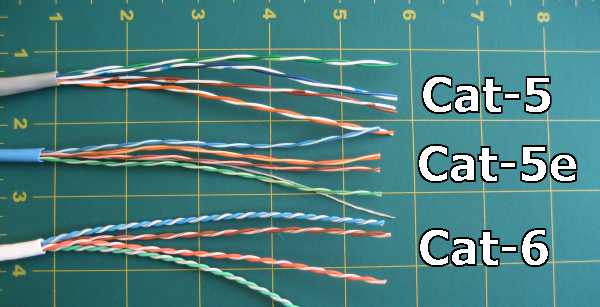

Cat-5和Cat-6电缆之间有两个主要的物理差异，电线中每厘米的捻数和护套厚度：
Cat-5（e）中每厘米为5-2捻，Cat-6为每厘米2捻。
在单个电缆中，每个彩色对也将具有基于素数的不同的扭曲长度，使得没有两个扭曲对齐。每个电缆制造商的扭曲通常是独一无二的。如上图所示，没有两对每英寸的扭曲量相同。
Cat- 5e电缆还包括尼龙花键，有助于消除串扰。
尽管在Cat-5电缆中不需要花键，但一些制造商也包括它。在Cat-6电缆中，只要电缆根据标准进行测试，就不需要花键。在上图中，Cat-5e电缆是唯一具有花键的电缆。
尽管尼龙花键有助于减少线中的串扰，较厚的护套也可以起到类似的效果，可防止近端串扰（NEXT）和外来串扰（AXT），频率（Mhz）增加时更频繁地出现。

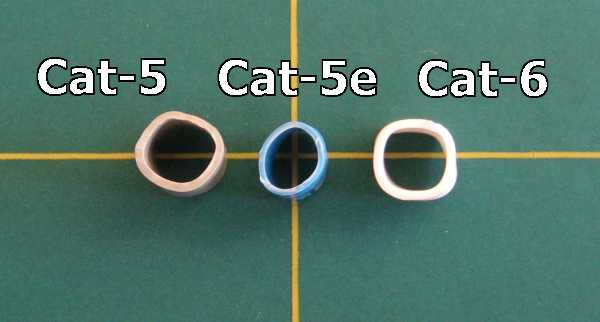

在这张照片中，Cat-5e电缆具有最薄的护套，但也是唯一使用尼龙花键的电缆，如下图所示。

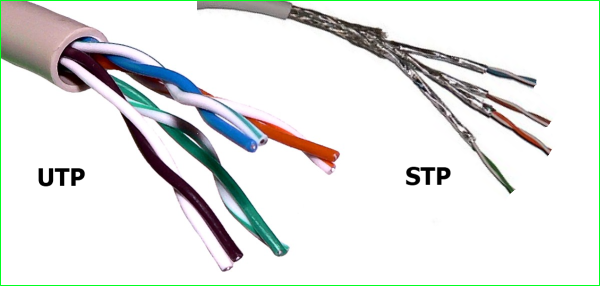

3. 屏蔽（STP）vs.非屏蔽（UTP）
所有以太网电缆都是扭绞的，制造商还可以使用屏蔽来进一步保护电缆免受干扰。
非屏蔽双绞线可以很容易地用于计算机和墙壁之间的电缆
屏蔽双绞线用于有较大较大的区域，包括室外或室内运行电缆。

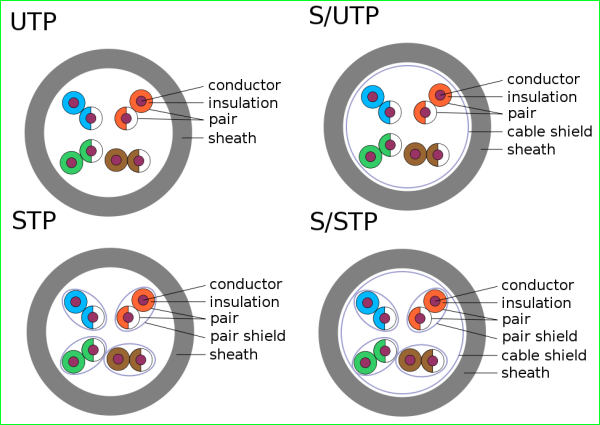

有不同的方法屏蔽以太网电缆，通常会在电缆中的每对电线周围放置一个屏蔽, 这可以保护外部信信号对内部信号的串扰。
4. 固体与绞合
固体和绞合以太网电缆是指成对实际的铜导体。
固体电缆使用单片粗铜线作为电导体，而绞合时使用一系列铜丝缆扭绞在一起。
对于每种类型的导体，有很多不同的应用。
固体线缆更灵活，应在您的办公桌或任何可能经常移动电缆的地方使用。
绞合电缆不是那么灵活，但更耐用，这使其成为永久性安装以及户外和墙壁的理想选择。
