实验要求

1. 初始化相关配置；
2. 设置接口IP地址； （ F0/0 S1/0 ）
3. 测试； ( ping 、 telnet )
4. 设置密码； （ console口、VTY接口和特权 ）
5. 查看相关信息。 （ show 命令 ）

开始实验

1.初始化配置：

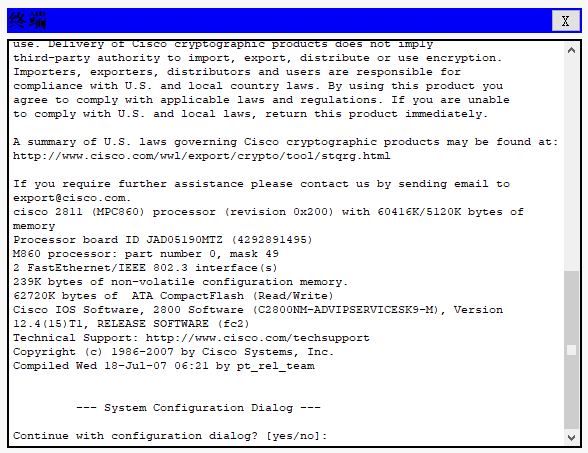

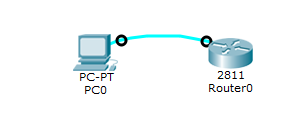

1.1使用PC进入配置面板：拉出一个2811路由器，以及一台PC设备，用配置线链接路由器的Console接口和PC的RS 232接口。

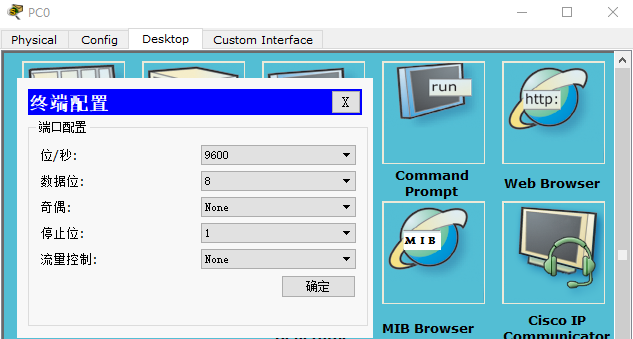

点击PC——选择Desktop选项卡——选择Terminal窗口——点击“确定”。

即可进入配置界面。

1.2使用路由器进入控制面板（现实操作无此方法）：拉出一个2811路由器。

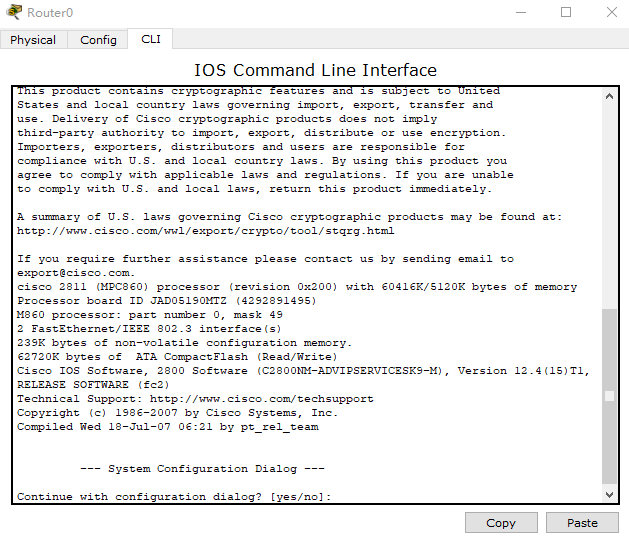

选择路由器——选择CLI选项卡即可进入配置界面。

Router>
箭头即为用户模式，权限最小，在用户模式下输入en并回车，进入特权模式Router#
井号即为特权模式，可以进行所有的查看、信息的清楚、重启等。在特权模式下输入config进入配置模式Router(config)#
此为配置模式，可以进行相关参数的配置

用户之间的切换如下所示：

Router>en
Router#config
Configuring from terminal, memory, or network [terminal]?
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#exit
Router#
%SYS-5-CONFIG_I: Configured from console by console
Router#exit
Router con0 is now available
Press RETURN to get started.
Router>

接下来进行初始化配置，在配置模式下输入host *即为对路由器命名。

Router(config)#host R1
R1(config)#

输入no ip domain-lookup关闭域名解析。

(如果忘记关闭，可在进行解析时按下Ctrl+Shift+6终止解析）

R1(config)#no ip domain-lookup

输入line con 0进入Console线路口。

R1(config)#line con 0
R1(config-line)#

输入logging synchronous实现日志自动同步（自动换行）。

R1(config-line)#logging synchronous

输入exec-time 0 0实现会话永不超时（默认10分钟）。

R1(config-line)#exec-time 0 0

2.搭建网络：

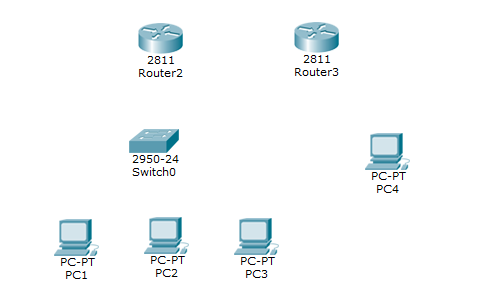

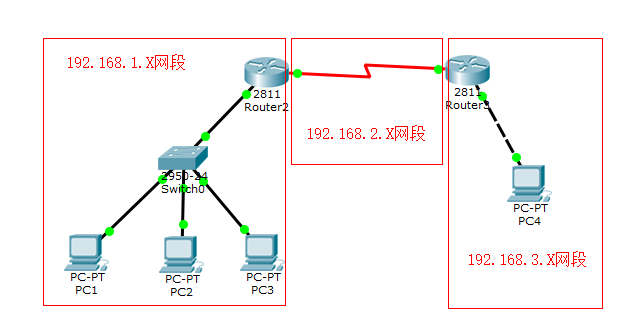

拉出两个2811路由器，一个2950交换机，4台PC，如下图摆放。

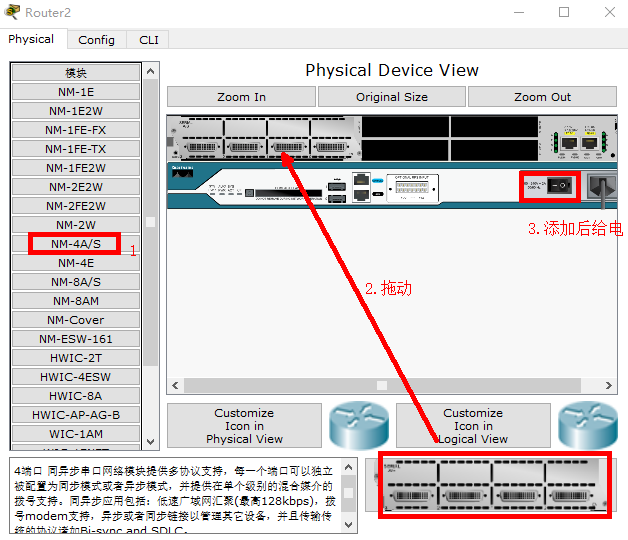

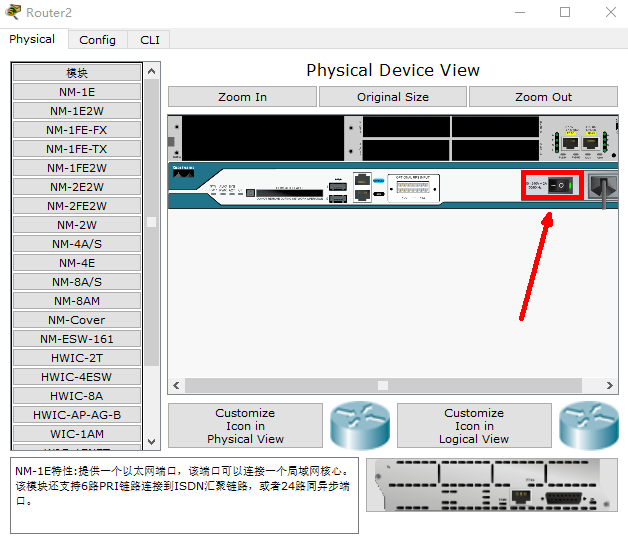

为两台路由器添加广域网接口，点击路由器——点击标红处断电（不断电无法添加模块）。

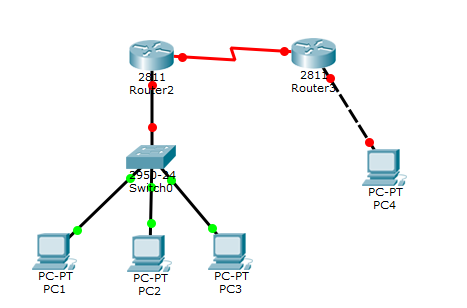

将A区域用直通线连接起来，B区域用交叉线连接起来（相同设备用交叉线，不用设备用直通线，路由器与PC均有网卡，所以此处视为相同设备），两个路由器用DCE串口线连接起来（先连接的一段为DCE端）。

接下来进入R1服务器配置端口，在配置模式下输入int f0/0进入对应端口。

R1(config)#int f0/0
R1(config-if)#

输入ip add 192.168.1.251 255.255.255.0为该端口配置IP及子网掩码。

R1(config-if)#ip add 192.168.1.251 255.255.255.0

输入no shutdown启用该端口。

R1(config-if)#no shutdownR1(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

接下来输入int s1/0进入广域网端口。

R1(config-if)#int s1/0

输入ip add 192.168.2.1 255.255.255.0为该端口配置IP及子网掩码。

R1(config-if)#ip add 192.168.2.1 255.255.255.0

输入clock rate 64000为DCE配置同步时钟（仅DCE端需要进行此配置）

R1(config-if)#clock rate 64000

输入no shutdown启用该端口。

R1(config-if)#no shutdown%LINK-5-CHANGED: Interface Serial1/0, changed state to down

R2服务器配置端口与R1相同，不再分开累述。

R2(config-if)#ip add 192.168.3.1 255.255.255.0
R2(config-if)#no shutR2(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to upR2(config-if)#int s1/0
R2(config-if)#ip add 192.168.2.2 255.255.255.0
R2(config-if)#no shutR2(config-if)#
%LINK-5-CHANGED: Interface Serial1/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial1/0, changed state to up

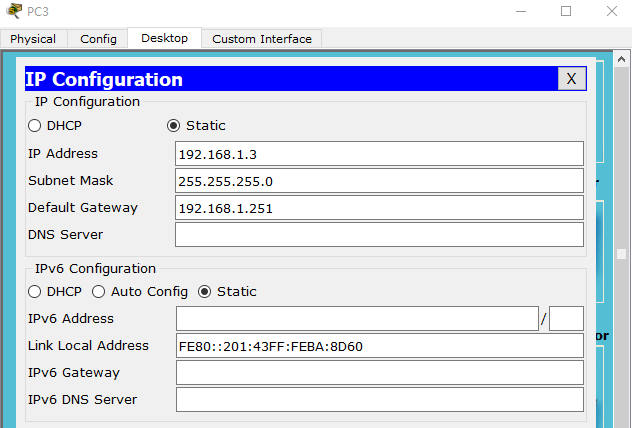

为PC配置IP，点开PC1——选择Desktop选项卡——选择IP Configuration——输入内容如下。

PC2输入内容如下。

PC3输入内容如下。

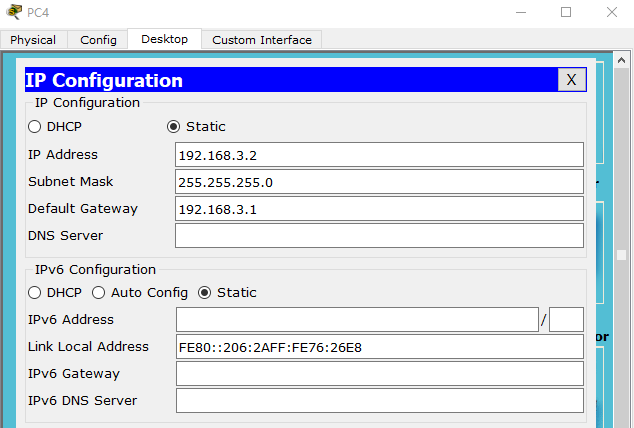

PC4输入内容如下。

3.测试网络：

使用PC2ping路由器R1的f0/0端口。

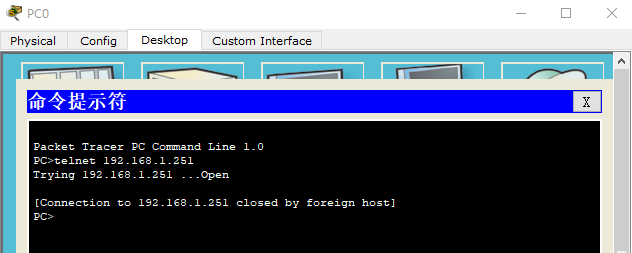

使用PC2telnet连接路由器R1的f0/0端口。

4.配置密码：

为路由器R1的console接口配置密码（进入用户模式时需要输入的密码）。

R1(config)#line con 0R1(config-line)#password 123456R1(config-line)#login

为路由器R1的VTY接口配置密码（telnet连接路由器时需要输入的密码）。

先输入line vty ? 显示0-15共16个接口可配置。

R1(config)#line vty ?<0-15>  First Line number

为0-4这5个接口设置密码（开启接口）。

R1(config)#line vty 0 4R1(config-line)#password 654321R1(config-line)#login

为路由器R1配置特权密码（从用户模式进入特权模式时需要输入的密码）。

设置特权明文密码：

R1(config)#enable password aaa

设置特权密文密码（明文密码与密文密码同时存在时，明文密码失效）：

R1(config)#enable secret bbb

加密前查询配置显示结果：

对明文密码进行加密：

R1(config)#service password-encryption

加密后查询配置显示结果：

此时，使用PC2telnet连接路由器：

输入VTY接口密码：654321，进入到用户模式。

输入特权密文密码：bbb（因为明文密码与密文密码同时启用，明文密码失效），进入到特权模式。

在配置服务器时，会话超时时，会要求输入console接口密码：123456，即可进入用户模式。

R1 con0 is now availablePress RETURN to get started.User Access VerificationPassword:

5.查看信息：

1. 查看当前内存中的配置

R1#show running-config Building configuration...Current configuration : 978 bytes
!
version 12.4
no service timestamps log datetime msec
no service timestamps debug datetime msec
service password-encryption
!
hostname R1
!
enable secret 5 $1$mERr$MBmafWD9.kwwwgArTAUad0
enable password 7 08204D4F
!
no ip cef
no ipv6 cef
!
spanning-tree mode pvst
!
interface FastEthernet0/0ip address 192.168.1.251 255.255.255.0duplex autospeed auto
!
interface FastEthernet0/1no ip addressduplex autospeed autoshutdown
!
interface Serial1/0ip address 192.168.2.1 255.255.255.0clock rate 64000
!
interface Serial1/1no ip addressclock rate 2000000shutdown
!
interface Serial1/2no ip addressclock rate 2000000shutdown
!
interface Serial1/3no ip addressclock rate 2000000shutdown
!
interface Vlan1no ip addressshutdown
!
ip classless
!
ip flow-export version 9
!
line con 0password 7 08701E1D5D4C53login
!
line aux 0
!
line vty 0 4password 7 0877191A5A4B54login
!
end

2. 查看初始配置

R1#show startup-config Using 844 bytes
!
version 12.4
no service timestamps log datetime msec
no service timestamps debug datetime msec
no service password-encryption
!
hostname r1
!
no ip cef
no ipv6 cef
!
spanning-tree mode pvst
!
interface FastEthernet0/0ip address 192.168.1.251 255.255.255.0duplex autospeed auto
!
interface FastEthernet0/1no ip addressduplex autospeed autoshutdown
!
interface Serial1/0ip address 192.168.2.1 255.255.255.0clock rate 64000
!
interface Serial1/1no ip addressclock rate 2000000shutdown
!
interface Serial1/2no ip addressclock rate 2000000shutdown
!
interface Serial1/3no ip addressclock rate 2000000shutdown
!
interface Vlan1no ip addressshutdown
!
ip classless
!
ip flow-export version 9
!
line con 0
!
line aux 0
!
line vty 0 4login
!
end

3. 查看版本号（包含启动顺序）

R1#show version Cisco IOS Software, 2800 Software (C2800NM-ADVIPSERVICESK9-M), Version 12.4(15)T1, RELEASE SOFTWARE (fc2)
Technical Support: http://www.cisco.com/techsupport
Copyright (c) 1986-2007 by Cisco Systems, Inc.
Compiled Wed 18-Jul-07 06:21 by pt_rel_teamROM: System Bootstrap, Version 12.1(3r)T2, RELEASE SOFTWARE (fc1)
Copyright (c) 2000 by cisco Systems, Inc.System returned to ROM by power-on
System image file is "c2800nm-advipservicesk9-mz.124-15.T1.bin"This product contains cryptographic features and is subject to United
States and local country laws governing import, export, transfer and
use. Delivery of Cisco cryptographic products does not imply
third-party authority to import, export, distribute or use encryption.
Importers, exporters, distributors and users are responsible for
compliance with U.S. and local country laws. By using this product you
agree to comply with applicable laws and regulations. If you are unable
to comply with U.S. and local laws, return this product immediately.A summary of U.S. laws governing Cisco cryptographic products may be found at:
http://www.cisco.com/wwl/export/crypto/tool/stqrg.htmlIf you require further assistance please contact us by sending email to
export@cisco.com.cisco 2811 (MPC860) processor (revision 0x200) with 60416K/5120K bytes of memory
Processor board ID JAD05190MTZ (4292891495)
M860 processor: part number 0, mask 49
2 FastEthernet/IEEE 802.3 interface(s)
4 Low-speed serial(sync/async) network interface(s)
239K bytes of NVRAM.
62720K bytes of processor board System flash (Read/Write)Configuration register is 0x2102

4. 查看闪存大小及IOS文件名

R1#show flash: System flash directory:
File  Length   Name/status3   50938004 c2800nm-advipservicesk9-mz.124-15.T1.bin2   28282    sigdef-category.xml1   227537   sigdef-default.xml
[51193823 bytes used, 12822561 available, 64016384 total]
63488K bytes of processor board System flash (Read/Write)

5. 查看接口的简略信息

R1#show ip interface brief Interface              IP-Address      OK? Method Status                ProtocolFastEthernet0/0        192.168.1.251   YES manual up                    upFastEthernet0/1        unassigned      YES unset  administratively down downSerial1/0              192.168.2.1     YES manual up                    upSerial1/1              unassigned      YES unset  administratively down downSerial1/2              unassigned      YES unset  administratively down downSerial1/3              unassigned      YES unset  administratively down downVlan1                  unassigned      YES unset  administratively down down
