偶尔看到了这篇文章，感觉作者写的很容易理解，对于初步认识CNNs有很大的帮助，若想查看原文，请点击此处。

---

关于神经网络的学习方法，总结起来的要点有以下几点：

• BP算法
• 激励函数
• 正则化与交叉验证等其他防止过拟合的方法

BP神经网络在之前的工作中取到了不错的效果，但是在Micheal Nilson的数的第五章，描述了之前的神经网络在增加多个隐含层之后训练效果会大大下降，也就是说，对于层数过多的网络训练效果不理想，如何训练深层的神经网络成了一个问题，这就是深度学习的由来。

深度学习近些年来很火，尤其是在自然语言处理领域，其取得的成就也是巨大的。之前我对深度学习是有畏惧心理的，因为我觉得挺难的，后来慢慢接触，发现这个也是一个循序渐进的过程，还是要有信心。

深度学习一个最广泛的应用就是卷积神经网络（deep convolutional neural networks），也就是CNN。这篇文章就简要说一下CNN模型的基本模型。

1. Introduction of Convolutional Networks

还是以之前的手写数字识别为基本，阐述CNN。

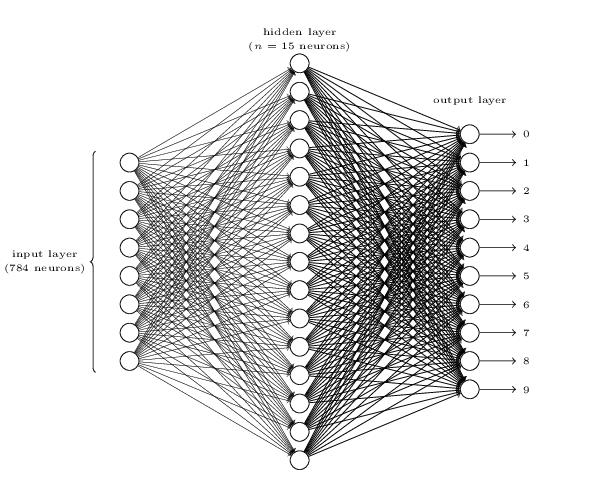

首先从之前的BP神经网络慢慢过渡到CNN，回顾之前的手写识别问题，我们识别一副28*28的手写图片，我们将图片转换成像素，然后手写黑色点得像素点标注为1，其他空白的像素标注为0，因此形成了28*28个BP神经网络输入层，然后我们设计了一个30个神经元的中间层，以及最后的10个神经元的输入层，其典型结构如下：

但是当我们想在这个模型上加了隐藏层层数的时候，其训练结果就出现了很大的不稳定，在加入多个隐藏层之后需要学习的参数变得很多，这一方面增加了训练的难度，也增加了训练的不稳定性，在传统的神经网络模型中，难以对深层的网络进行训练，这就形成了一个瓶颈。因此需要一些新的模型，CNN就是这样的新的模型。卷积神经网络的基本思想有以下三点：

• Local Receptive Fields （局部视野）
• Shared Weights（权值共享）
• Pooling Layer（池化层）

2. Local Receptive Fields

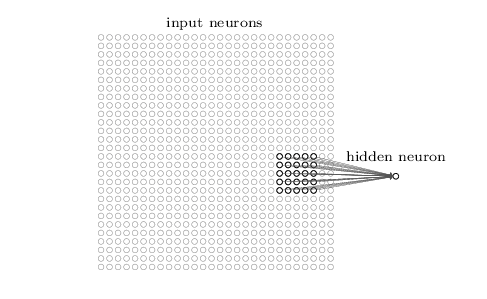

在之前介绍的神经网络中，每个层的神经元总是与前面一层的所有神经元相连，也就是全相连，回想之前的BP神经网络，在隐藏层的神经元每个都和输入层的28*28个直接相连，也就是说每个盛景园需要训练 28*28+1个参数，但是在CNN中，隐藏层的神经元并不一定会和之前的所有神经元相连，以手写数字识别为例，每个隐藏层的神经元都会和输入层的部分神经元相连，如下图：

已上图为例，隐藏层的神经元与输入层的5*5个神经元相连，而这个5*5的区域就称之为Local Receptive Fields，在上图的隐藏层神经元中，需要训练5*5+1个参数,也就是5*5个与上面映射区域的权重因子和一个偏移量bias。然后我们将上图的5*5大小的窗口从上图的左上角，按照从左到右，从上到下的规则逐渐移动到右下角，每次移动一个像素点（这个是举例，实际上可以改变这个值），因此我们可以得到如下的图：
如上图所示的移动方法，我们可以很顺利的推出，隐藏层的结果是24*24个神经元（按照窗口移动法则）
明白了这点，我们就可以来了解shared weights and biases概念了。

3. Shared Weights and Biases

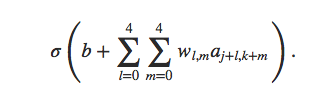

前面说到过，在隐藏层的每个神经元都是有5*5+1个参数，也就是25个权重w和一个偏移量b，但是之前没有提到的是，在这个隐藏层中，所有的神经元的参数的值都是一样的，也就是说，对于隐藏层的所有神经元，其输出都是满足下面的条件：

只不过，每个神经元对应的映射区域不一样，也就是说上式的a值不同而已。注意上面式子的大括号左边表示的是激励函数，比如我们前面用到过的sigmoid函数。

为什么这样设计是有意义的，可以用一个简单的比喻说明：一个猫的图片的其中一个部分和其他的部分都是猫的一部分，也就是说都是猫的特征，因此这两个部分的特征值（w,b）设置成一样的。也是这样，有时候，我们将从输入层到隐藏层的映射称之为 feature map（特征映射）。shared weights 和bias经常被说成是 内核（kernel）或者过滤器（filter）。

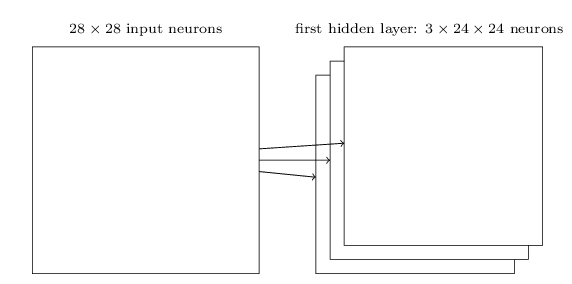

实际应用中，我们可能会不只一个feature map，可能会有多个，如下图所示：

上图就展示了从输入层到隐藏层的三个feature map，每个map都有5*5+1个的训练特征，注意每一个map上的神经元的w和b是一样的，但是不同的map之间则不一定（一般不一样）。

4. Pooling Layer

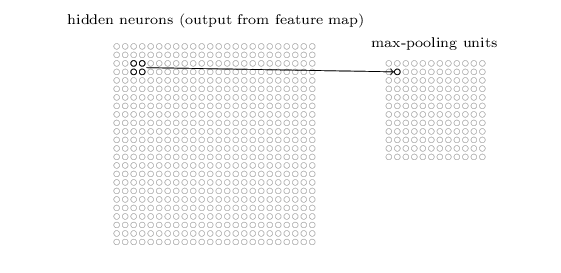

Pooling Layer一般在卷基层后面（卷基层对应上面的隐藏层），该层的目的是为了简化卷基层的训练输出数据。形象的说，pooling layer就是将卷基层进行压缩一下，举个例子，pooling layer的一个神经元可以对应卷积层的2*2区域的概括，具体的说，以最常用max pooling为例，在max pooling中，pooling层的每一个神经元的值对应卷积层的2*2的区域的最大输出值，如下图所示：

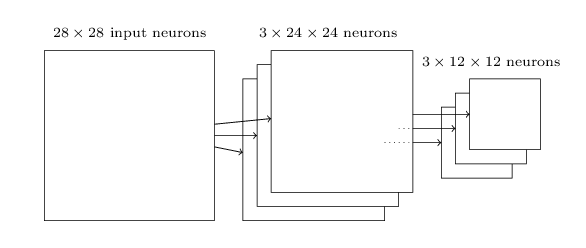

在24*24的卷积层压缩之后，在pooling就只有12*12大小了。上文说过，卷积层的个数可能不止一个，因此一般会有下面的结构：

当然不止是max pooling一种技术用在了pooling layer，比如还有一种叫 L2 pooling的技术：其方法是取卷积层2*2区域输出值的和值的开根号值，诸如此类。需要说明的是一直说的2*2区域只是为了描述随便选的，并不是一定是2*2区域。

好了，现在可以将上面的所有元素组成一个整体了.我们可以使用下面的CNN网络模型：

得到了模型，我们还是可以按照之前的梯度下降方法来求参数值，会在后面的学习中跟进这个部分。
上图的最后一层是输出层，也就是手写识别的10个数字，需要说明的是这个输出层和pooling层是全连接的，也就是说，输出层的每个神经元都是和pooling层的所有神经元相连的。可以在中间多加几个卷积层和pooling层。

这些是CNN的基本模型，而且也只是以单个卷积层和pooling层为例，实际中可能会有多个卷积层，而且对应的全连接情况也是变化很多，比如我们我可在输出层之前再加一个全连接层。变化很多，因此这里只是简单的描述一下概念，后面会对CNN有更加深入的探讨。
