前言

这是HDFS是Hadoop 核心重要的组件之一 , 解决大数据计算中的海量存储数据

下面是HDFS原理架构以及模块组成

提示：以下是本篇文章正文内容，下面案例可供参考如有问题欢迎大家纠正，评论或者私信

一、HDFS的设计原理

1.大数据文件 , 文件分块存储

2.流式数据访问，一次写入多次读取

3.不支持动态改变文件内容 , 而是要文件一次写入就不做变换，要是做变化也只能在

文件末添加内容

4.廉价硬件，硬件故障

5.利用DMA 引擎的零拷贝技术进行文件的传输和同步

二、什么是零拷贝

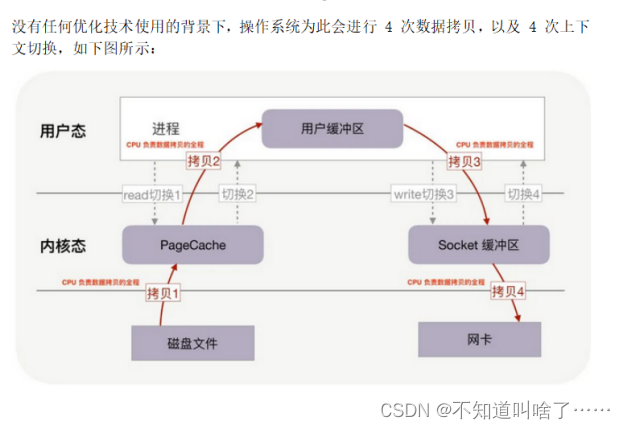

传统情况

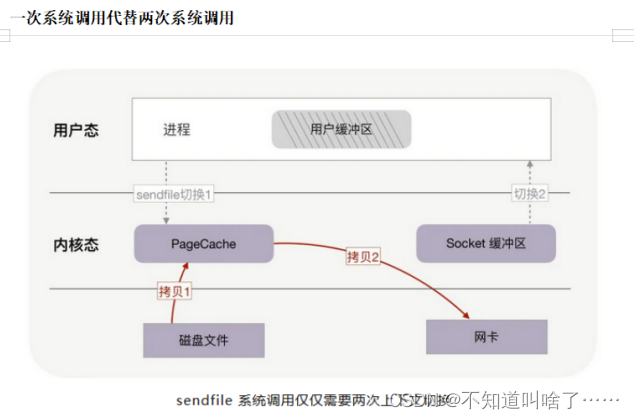

零拷贝技术：

三、什么是DMA

DMA 将一个内存区

从一个设备复制到另一个, 当中央处理器初始化这个传输动作，传输动作本身是由DMA控制器来实行和完成

四、HDFS 架构剖析

HDFS 架构整体概述

1 HDFS是Hadoop Distribute File System 的简称，意为:Hadoop分布式文件系统。 Hdfs是hadoop分发文件系统的简称，意为：hadoop分布式文件系统。

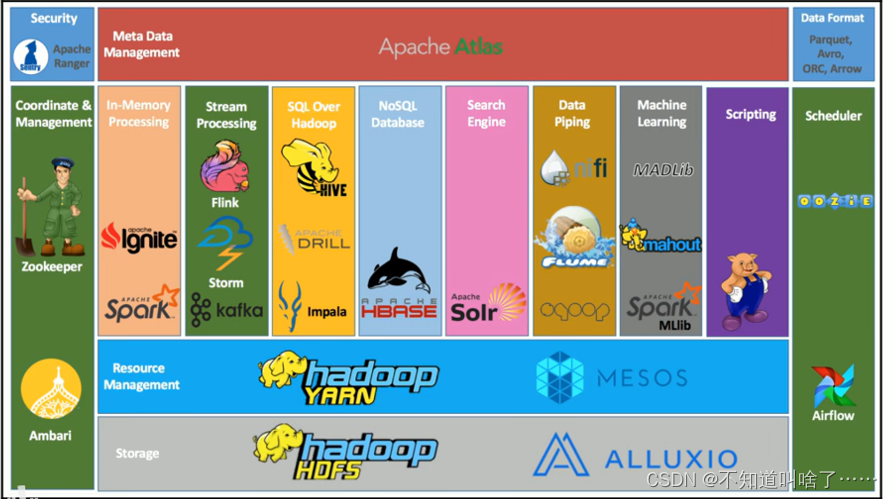

2 HDPS是hadop核心组件之一，作为大数据生态圈最底层的分布式存储服务而存在
3 HDPS解决的问题就是大数据如何存储,它是横跨在多台计算机上的文件存储系统并且具有高度的容销 Hdps解决的问题就是大数据如何存储，它是横跨在多台计算机上的文件存储系统并且具有高度的容销

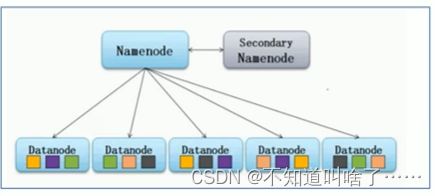

HDFS 架构图

1·HDFS集群遵循主从架构(master/slave )。通常包括一个主节点和多个从节点。

2·在内部，文件分块存储，每个块根据复制因子存储在不同的从节点计算机上形成备份。
3·主节点存储和管理文件系统namespace，即有关文件块的信息，例如块位置，权限等﹔从节点存储文件的数据块。

4·主从各司其职，互相配合，共同对外提供分布式文件存储服务。当然内部细节对于用户来说是透明的。

5 SecondaryNameNode是主角色的辅助角色，帮助主角色进行元数据的合并。

五、HDFS 集群角色介绍

1.主角色: namenode

NameNode是Hadoop分布式文件系统的核心，架构中的主角色。
NameNode维护和管理文件系统元数据，包括名称空间目录树结构、文件和块的位置信息、访问权限等信息。

●基于此，NameNode成为了访问HDFS的唯一入口。

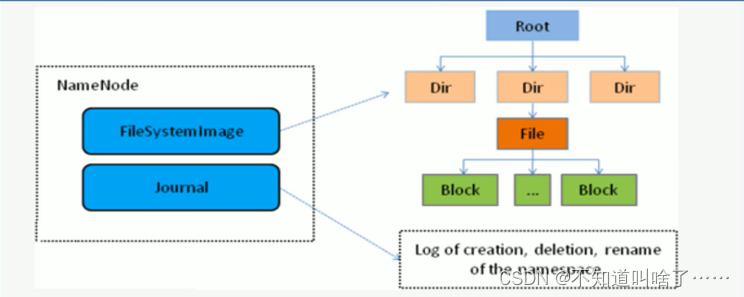

NameNode内部通过内存和磁盘文件两种方式管理元数据。
·其中磁盘上的元数据文件包括Fsimage内存元数据镜像文件和edits log ( Journal)编辑日志。
在Hadoop2之前，NameNode是单点故障。Hadoop 2中引入的高可用性。Hadoop群集体系结构允许在群集中以热备配
置运行两个或多个NameNode。

2 从角色:datanode

DataNode是Hadoop HDFS中的从角色，负责具体的数据块存储。
DataNode的数量决定了HDFS集群的整体数据存储能力。通过和NameNode配合维护着数据块。

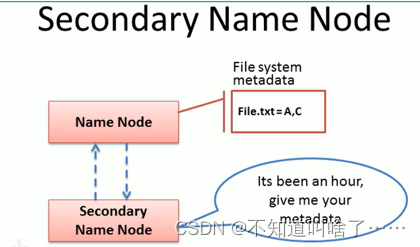

3 主角色辅助角色: secondarynamenode

除了DataNode和NameNode之外，还有另一个守护进程，它称为secondary NameNode。充当NameNode的辅助节点，但不能替代NameNode。
当NameNode启动时，NameNode合并Fsimage和edits log文件以还原当前文件系统名称空间。如果edits log过大不利于加载，Secondary NameNode就辅助NameNode从NameNode下载Fsimage文件和edits log文件进行合并。

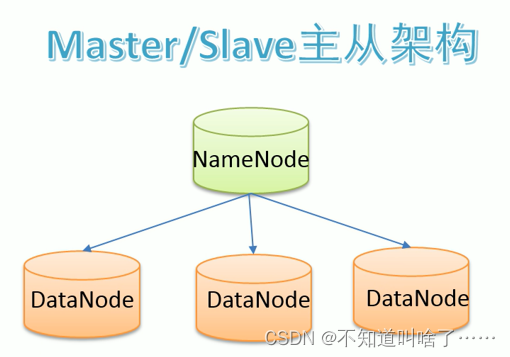

六、HDFS重要特性--主从架构

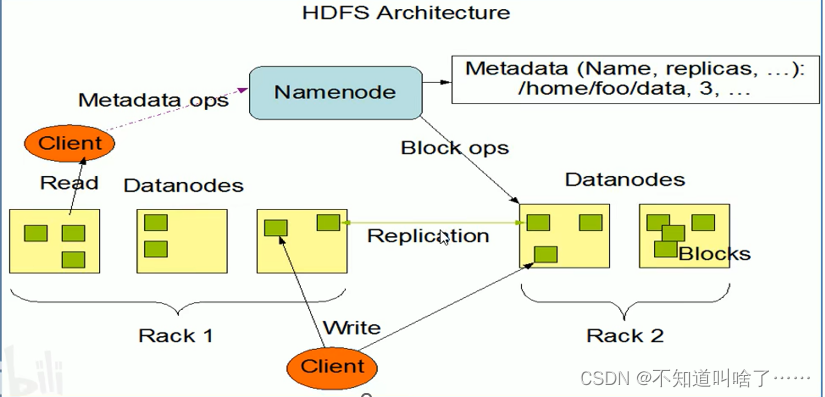

HDFS采用master/slave架构。一般一个HDFS集群是有一个Namenode和一定数目的Datanode组成。
Namenode是HDFS主节点，Datanode是HDFS从节点，两种角色各司其职，共同协调完成分布式的文件存储服务。

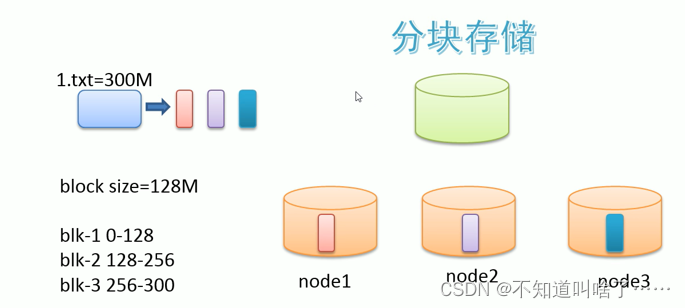

七、HDFS重要特性--分块存储机制

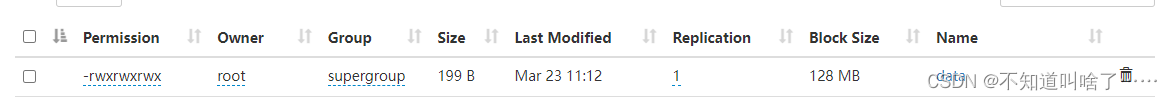

HDPS中的文件在物理上是分块存储(block )的，块的大小可以通过配置参数来规定，参数位于hdfs-default.xml中: dfs.blocksize。默认大小是128M ( 134217728 )。

HDFS中文件在逻辑上是连续的，提供一个文件目录树
block块大小计算

理想寻址时间为10ms
理想读取文件时间为寻址时间的10%
市面上磁盘的存储速率为100M/s
因此block块大小：10ms/10% *100M/s = 100M -> 128M

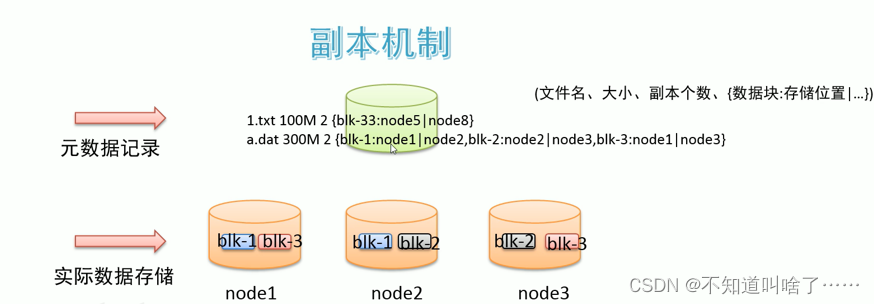

八、HDFS重要特性--副本机制

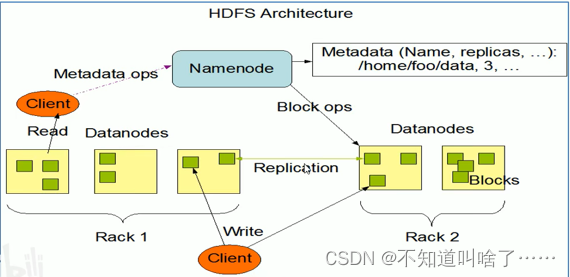

1 文件的所有block都会有副本。每个文件的block大小 ( dfs.blocksize )和副本系数( dfs.replication )都是可配置的。副本系数可以在文件创建的时候指定，也可以在之后通过命令改变。
2 默认dfs.replication的值是3，也就是会额外再复制2份，连同本身总共3份副本。

九、HDFS重要特性--namespace

1 HDFS支持传统的层次型文件组织结构。用户可以创建目录，然后将文件保存在这些目录里。文件系统名字空间的层次结构和大多数现有的文件系统类似∶用户可以创建、删除、移动或重命名文件。
2 Namenpde负责维护文件系统的namespace名称空间，任何对文件系统名称空间或属性的修改都将被Namenode记录下来。

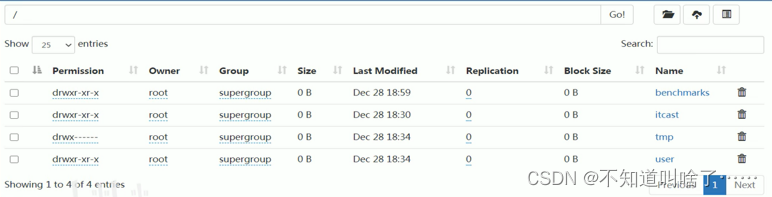

3 HDFS会给客户端提供一个统一的抽象目录树，客户端通过路径来访问文件，形如: hdfs://namenode :port/dir-a/dir-b/dir-c/file.data。

十、HDFS重要特性--元数据管理

在HDFS中，Namenode管理的元数据具有两种类型︰

●文件自身属性信息
文件名称、权限，修改时间，文件大小，复制因子，数据块大小。

●文件块位置映射信息
记录文件块和DataNode之间的映射信息，即哪个块位于哪个节点上。

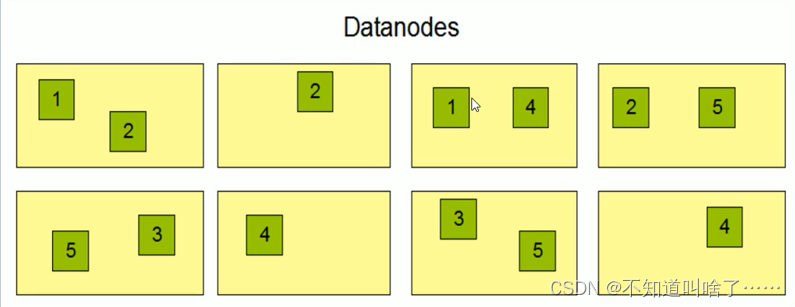

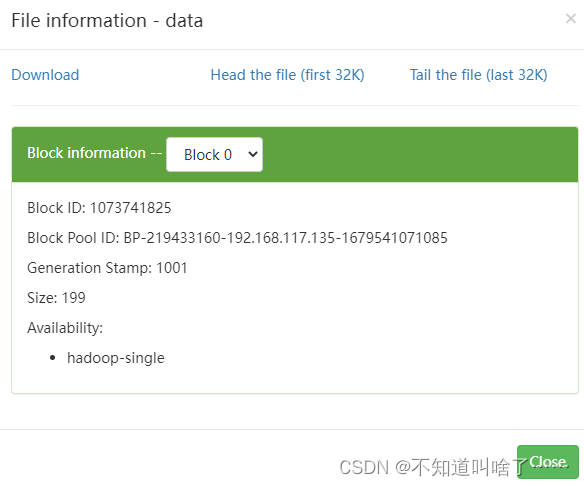

十一、HDFS重要特性--数据块存储

·文件的各个block的具体存储管理由DataNode节点承担。每一个block都可以在多个DataNode上存储。

十二、 HDFS读流程和写流程

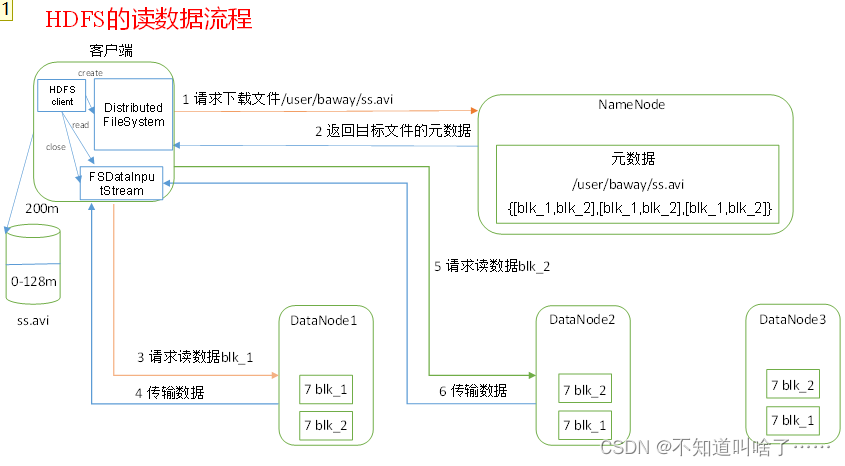

一 HDFS 读原理

1、HDFS客户端提交读操作到NameNode上，NameNode收到客户端提交的请求后，会先判断此客户端在此目录下是否有读权限，如果有，则给客户端返回存放数据块的节点信息，即告诉客户端可以到相关的DataNode节点下去读取数据块；

2、客户端拿到块位置信息后，会去和相关的DataNode直接构建读取通道，读取数据块，当所有数据块都读取完成后关闭通道，并给NameNode返回状态信息，告诉NameNode已经读取完毕。

二 HDFS写原理

1、HDFS客户端提交写操作到NameNode上，NameNode收到客户端提交的请求后，会先判断此客户端在此目录下是否有写权限，如果有，然后进行查看，看哪几个DataNode适合存放，再给客户端返回存放数据块的节点信息，即告诉客户端可以把文件存放到相关的DataNode节点下；

2、客户端拿到数据存放节点位置信息后，会和对应的DataNode节点进行直接交互，进行数据写入，由于数据块具有副本replication，在数据写入时采用的方式是先写第一个副本，写完后再从第一个副本的节点将数据拷贝到其它节点，依次类推，直到所有副本都写完了，才算数据成功写入到HDFS上，副本写入采用的是串行，每个副本写的过程中都会逐级向上反馈写进度，以保证实时知道副本的写入情况；

3、随着所有副本写完后，客户端会收到数据节点反馈回来的一个成功状态，成功结束后，关闭与数据节点交互的通道，并反馈状态给NameNode,告诉NameNode文件已成功写入到对应的DataNode。

十三、 HDFS小文件处理

（1）会有什么影响

（1）存储层面：

1个文件块，占用namenode多大内存150字节

1亿个小文件*150字节

1个文件块 * 150字节

128G能存储多少文件块？ 128 * 1024*1024*1024byte/150字节 = 9亿文件块

（2）计算层面：

每个小文件都会起到一个MapTask，占用了大量计算资源

2）怎么解决

（1）采用har归档方式，将小文件归档。将多个小文件打包成一个后缀为.har文件，这样减少namenode内存使用的同时，仍然允许对文件进行透明的访问。

（2）采用CombineTextInputFormat。可以将多个小文件从逻辑上规划到一个切片中，这样，多个小文件就可以交给一个 maptask。

（3）有小文件场景开启JVM重用；如果没有小文件，不要开启JVM重用，因为会一直占用使用到的task卡槽，直到任务完成才释放。

JVM重用可以使得JVM实例在同一个job中重新使用N次，N的值可以在Hadoop的mapred-site.xml文件中进行配置。通常在10-20之间

<property><name>mapreduce.job.jvm.numtasks</name><value>10</value><description>How many tasks to run per jvm,if set to -1 ,there is  no limit</description>
</property>

十四、安全模式

1 安全模式是HDFS所处的一种特殊状态，在这种状态下，文件系统只接受读数据请求，而不接受创建、删除、修改等变更请求。同时会对数据块进行大量校验，导致资源的分配和申请耗时远超预期。

2 在NameNode主节点启动时，HDFS首先进入安全模式，DataNode在启动的时候会向namenode汇报可用的block等状态，当整个系统达到安全标准时，HDFS自动离开安全模式。如果HDFS处于安全模式下，则文件block不能进行任何的副本复制操作，hdfs集群刚启动的时候，默认30S钟的时间是出于安全期的，只有过了30S之后，集群脱离了安全期，然后才可以对集群进行操作
