序
目的
经查阅相关文献，疲劳在人体面部表情中表现出大致三个类型：打哈欠（嘴巴张大且相对较长时间保持这一状态）、眨眼（或眼睛微闭，此时眨眼次数增多，且眨眼速度变慢）、点头（瞌睡点头）。本实验从人脸朝向、位置、瞳孔朝向、眼睛开合度、眨眼频率、瞳孔收缩率等数据入手，并通过这些数据，实时地计算出驾驶员的注意力集中程度，分析驾驶员是否疲劳驾驶和及时作出安全提示。
技术背景
环境：Win10、Python3.7、anaconda3、JupyterNotebook
技术：
- Opencv：图像处理
- Dlib：一个很经典的用于图像处理的开源库，shape_predictor_68_face_landmarks.dat是一个用于人脸68个关键点检测的dat模型库，使用这个模型库可以很方便地进行人脸检测，并进行简单的应用。
- Numpy：基于Python的n维数值计算扩展。
- Imutils ：一系列使得opencv 便利的功能，包括图像旋转、缩放、平移，骨架化、边缘检测、显示
- matplotlib 图像（imutils.opencv2matplotlib(image）。
正文
（1）环境搭建
安装配置环境：anaconda3、JupyterNotebook，搭建TensorFlow和dlib环境
（2）下载开源数据集
shape_predictor_68_face_landmarks.dat
官方下载地址：https://pypi.org/simple/dlib/
码云下载：https://gitee.com/cungudafa/fatigue_detecting
安装教程参考前一文：基于dlib库人脸特征提取【构建自己的人脸识别数据集】Dlib模型人脸特征检测原理及demo
（3）视觉疲劳检测原理
基于dlib人脸识别68特征点检测、分别获取左右眼面部标志的索引，通过opencv对视频流进行灰度化处理，检测出人眼的位置信息。
人脸特征点检测用到了dlib，dlib有两个关键函数：dlib.get_frontal_face_detector()和dlib.shape_predictor(predictor_path)。
- 前者是内置的人脸检测算法，使用HOG pyramid，检测人脸区域的界限（bounds）。
- 后者是用来检测一个区域内的特征点，并输出这些特征点的坐标，它需要一个预先训练好的模型（通过文件路径的方法传入），才能正常工作。
使用开源模型shape_predictor_68_face_landmarks.dat，可以得到68个特征点位置的坐标，连起来后，可以有如图所示的效果（红色是HOG pyramid检测的结果，绿色是shape_predictor的结果，仅把同一个器官的特征点连线）。
如何确定疲劳？
（1） 计算眼睛的宽高比
基本原理：计算 眼睛长宽比 Eye Aspect Ratio，EAR.当人眼睁开时，EAR在某个值上下波动，当人眼闭合时，EAR迅速下降，理论上会接近于零，当时人脸检测模型还没有这么精确。所以我们认为当EAR低于某个阈值时，眼睛处于闭合状态。为检测眨眼次数，需要设置同一次眨眼的连续帧数。眨眼速度比较快，一般1~3帧就完成了眨眼动作。两个阈值都要根据实际情况设置。
（2）当前帧两双眼睛宽高比与前一帧的差值的绝对值（EAR）大于0.2，则认为是疲劳
（68点landmark中可以看到37-42为左眼，43-48为右眼）
右眼开合度可以通过以下公式得到（左眼同理）：
通过计算38、39、42、41的纵坐标、37、40的横坐标来计算眼睛的睁开度。如：1/2*[(y42+y41)-(y38+y39)]/(x40-x37)通过一个阈值确定眼睛是睁开还是闭上。也可以将这个值与初始的值的比值作为睁开度，根据不同程度来进行比较。睁开度从大到小为进入闭眼期，从小到大为进入睁眼期，计算 最长闭眼时间（可用帧数来代替）闭眼次数为进入闭眼、进入睁眼的次数 。通过设定单位时间内闭眼次数、闭眼时间的阈值判断人是否已经疲劳了。
（4）主要代码思路
本次实验设计：计算对视频中每帧图片检测眼睛长/宽的值是否大于阈值，连续超过50次则认为已经“睡着”。（本次实验设置阈值为0.2，但每个人的眼睛大小比例不同，应该采取平均值计算方法——阈值的获取方式是：先采集30次数据，取其平均值作为默认的值。为了数据的准确，采集数据时应该平视摄像头。）
第一步：使用dlib.get_frontal_face_detector() 获得脸部位置检测器
第二步：使用dlib.shape_predictor获得脸部特征位置检测器
第三步：分别获取左右眼面部标志的索引
第四步：打开cv2 本地摄像头
第五步：从视频流进行循环，读取图片，并对图片做维度扩大，并进灰度化
第六步：使用detector(gray, 0) 进行脸部位置检测
第七步：循环脸部位置信息，使用predictor(gray, rect)获得脸部特征位置的信息
第八步：将脸部特征信息转换为数组array的格式
第九步：提取左眼和右眼坐标
第十步：构造函数计算左右眼的EAR值，使用平均值作为最终的EAR
第十一步：使用cv2.convexHull获得凸包位置，使用drawContours画出轮廓位置进行画图操作
第十二步：进行画图操作，用矩形框标注人脸
第十三步：分别计算左眼和右眼的评分求平均作为最终的评分，如果小于阈值，则加1，如果连续3次都小于阈值，则表示进行了一次眨眼活动
第十四步：进行画图操作，68个特征点标识
第十五步：进行画图操作，同时使用cv2.putText将眨眼次数进行显示
第十六步：统计总眨眼次数大于50次屏幕显示睡着。
码云下载链接：
https://gitee.com/cungudafa/fatigue_detecting
源码：
# -*- coding: utf-8 -*-
# import the necessary packages
from scipy.spatial import distance as dist
from imutils.video import FileVideoStream
from imutils.video import VideoStream
from imutils import face_utils
import numpy as np # 数据处理的库 numpy
import argparse
import imutils
import time
import dlib
import cv2def eye_aspect_ratio(eye):# 垂直眼标志（X，Y）坐标A = dist.euclidean(eye[1], eye[5])# 计算两个集合之间的欧式距离B = dist.euclidean(eye[2], eye[4])# 计算水平之间的欧几里得距离# 水平眼标志（X，Y）坐标C = dist.euclidean(eye[0], eye[3])# 眼睛长宽比的计算ear = (A + B) / (2.0 * C)# 返回眼睛的长宽比return ear# 定义两个常数
# 眼睛长宽比
# 闪烁阈值
EYE_AR_THRESH = 0.2
EYE_AR_CONSEC_FRAMES = 3
# 初始化帧计数器和眨眼总数
COUNTER = 0
TOTAL = 0# 初始化DLIB的人脸检测器（HOG），然后创建面部标志物预测
print("[INFO] loading facial landmark predictor...")
# 第一步：使用dlib.get_frontal_face_detector() 获得脸部位置检测器
detector = dlib.get_frontal_face_detector()
# 第二步：使用dlib.shape_predictor获得脸部特征位置检测器
predictor = dlib.shape_predictor('D:/myworkspace/JupyterNotebook/fatigue_detecting/model/shape_predictor_68_face_landmarks.dat')# 第三步：分别获取左右眼面部标志的索引
(lStart, lEnd) = face_utils.FACIAL_LANDMARKS_IDXS["left_eye"]
(rStart, rEnd) = face_utils.FACIAL_LANDMARKS_IDXS["right_eye"]# 第四步：打开cv2 本地摄像头
cap = cv2.VideoCapture(0)# 从视频流循环帧
while True:# 第五步：进行循环，读取图片，并对图片做维度扩大，并进灰度化ret, frame = cap.read()frame = imutils.resize(frame, width=720)gray = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)# 第六步：使用detector(gray, 0) 进行脸部位置检测rects = detector(gray, 0)# 第七步：循环脸部位置信息，使用predictor(gray, rect)获得脸部特征位置的信息for rect in rects:shape = predictor(gray, rect)# 第八步：将脸部特征信息转换为数组array的格式shape = face_utils.shape_to_np(shape)# 第九步：提取左眼和右眼坐标leftEye = shape[lStart:lEnd]rightEye = shape[rStart:rEnd]# 第十步：构造函数计算左右眼的EAR值，使用平均值作为最终的EARleftEAR = eye_aspect_ratio(leftEye)rightEAR = eye_aspect_ratio(rightEye)ear = (leftEAR + rightEAR) / 2.0# 第十一步：使用cv2.convexHull获得凸包位置，使用drawContours画出轮廓位置进行画图操作leftEyeHull = cv2.convexHull(leftEye)rightEyeHull = cv2.convexHull(rightEye)cv2.drawContours(frame, [leftEyeHull], -1, (0, 255, 0), 1)cv2.drawContours(frame, [rightEyeHull], -1, (0, 255, 0), 1)# 第十二步：进行画图操作，用矩形框标注人脸left = rect.left()top = rect.top()right = rect.right()bottom = rect.bottom()cv2.rectangle(frame, (left, top), (right, bottom), (0, 255, 0), 3) '''分别计算左眼和右眼的评分求平均作为最终的评分，如果小于阈值，则加1，如果连续3次都小于阈值，则表示进行了一次眨眼活动'''# 第十三步：循环，满足条件的，眨眼次数+1if ear < EYE_AR_THRESH:# 眼睛长宽比：0.2COUNTER += 1else:# 如果连续3次都小于阈值，则表示进行了一次眨眼活动if COUNTER >= EYE_AR_CONSEC_FRAMES:# 阈值：3TOTAL += 1# 重置眼帧计数器COUNTER = 0# 第十四步：进行画图操作，68个特征点标识for (x, y) in shape:cv2.circle(frame, (x, y), 1, (0, 0, 255), -1)# 第十五步：进行画图操作，同时使用cv2.putText将眨眼次数进行显示cv2.putText(frame, "Faces: {}".format(len(rects)), (10, 30),cv2.FONT_HERSHEY_SIMPLEX, 0.7, (0, 0, 255), 2)cv2.putText(frame, "Blinks: {}".format(TOTAL), (150, 30),cv2.FONT_HERSHEY_SIMPLEX, 0.7, (0, 0, 255), 2)cv2.putText(frame, "COUNTER: {}".format(COUNTER), (300, 30),cv2.FONT_HERSHEY_SIMPLEX, 0.7, (0, 0, 255), 2) cv2.putText(frame, "EAR: {:.2f}".format(ear), (450, 30),cv2.FONT_HERSHEY_SIMPLEX, 0.7, (0, 0, 255), 2)print('眼睛实时长宽比:{:.2f} '.format(ear))if TOTAL >= 50:cv2.putText(frame, "SLEEP!!!", (200, 200),cv2.FONT_HERSHEY_SIMPLEX, 0.8, (0, 0, 255), 2)cv2.putText(frame, "Press 'q': Quit", (20, 500),cv2.FONT_HERSHEY_SIMPLEX, 0.7, (84, 255, 159), 2)# 窗口显示 show with opencvcv2.imshow("Frame", frame)# if the `q` key was pressed, break from the loopif cv2.waitKey(1) & 0xFF == ord('q'):break# 释放摄像头 release camera
cap.release()
# do a bit of cleanup

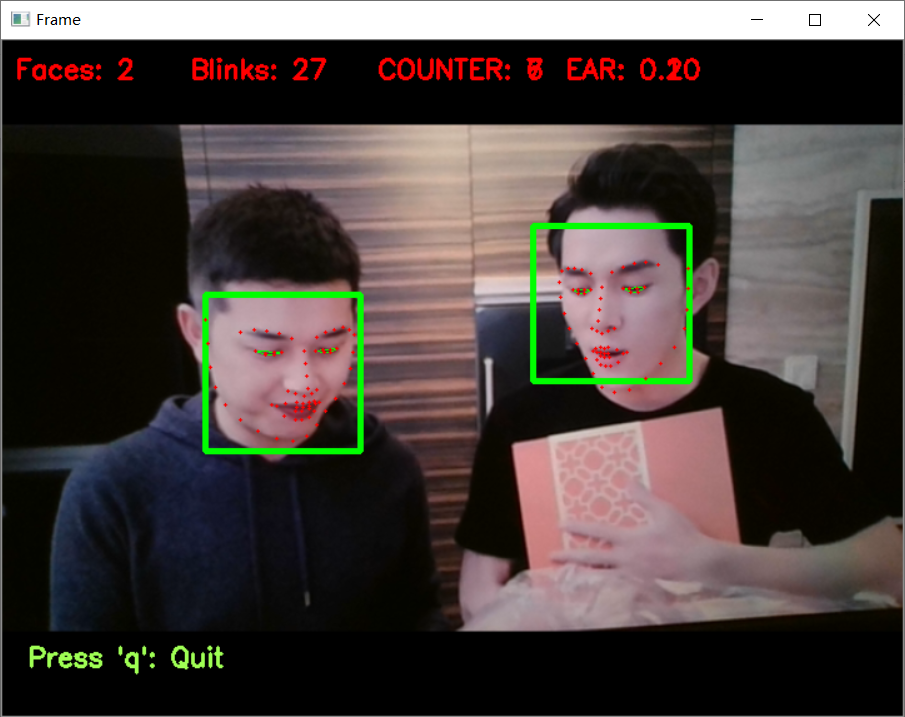

cv2.destroyAllWindows()（5）运行效果
大于50次眨眼提示！！！
