前言

需求

本系列文章主要完成以下功能：
1. 对Pcap文件进行解析，并从中提取TCP和UDP会话
2. 从TCP会话中提取出其数据负载信息

软件最终结果

[主界面]

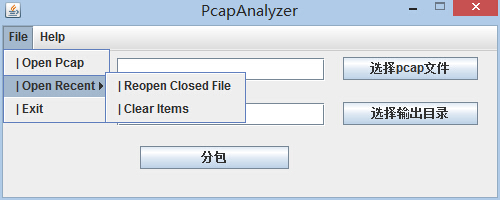

[File 菜单]

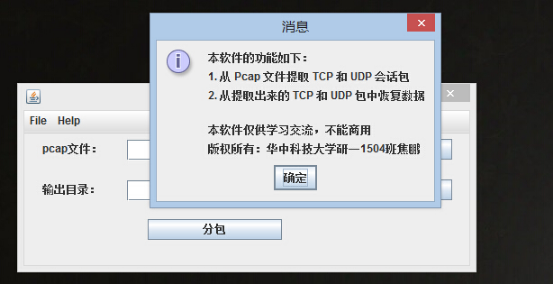

[Help 的 About 菜单项，版权声明]

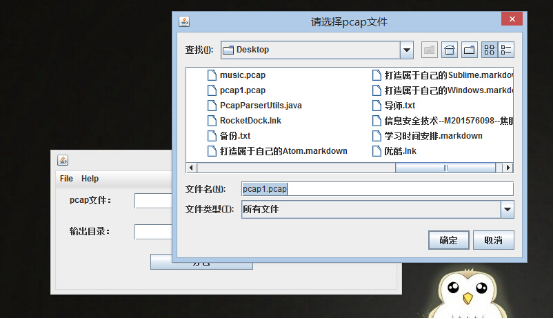

[选择Pcap文件]

[选择输出目录]

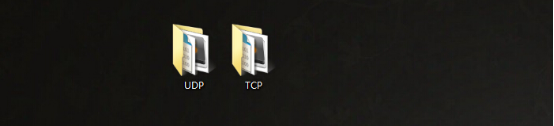

[正在解析]

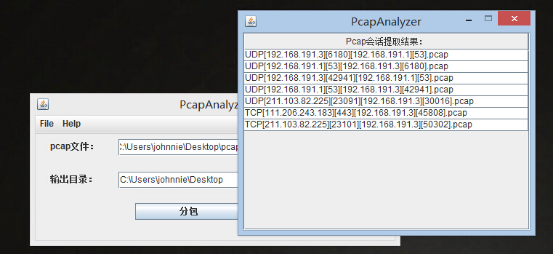

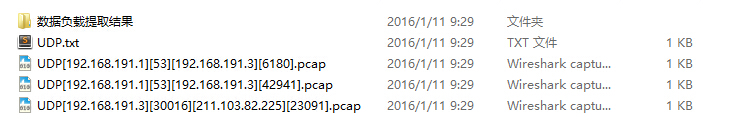

[解析测试1：对pcap1.pcap进行解析]

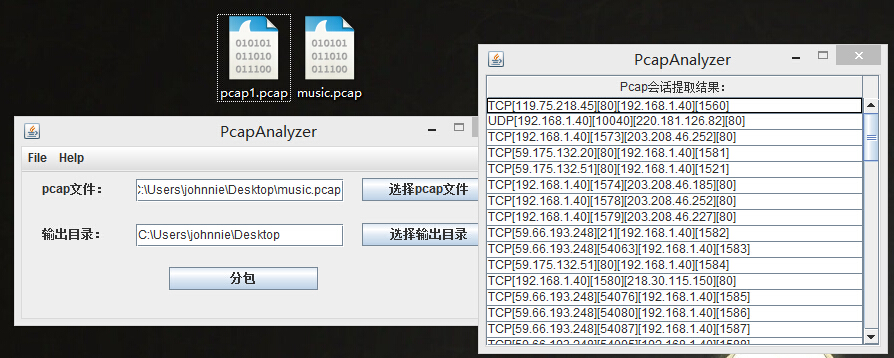

[解析测试2：对music.pcap进行解析，这是一首音乐]

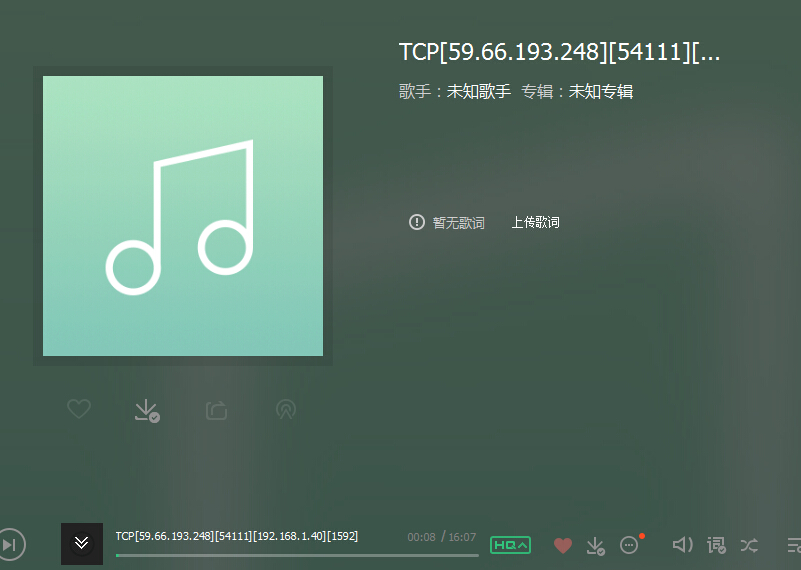

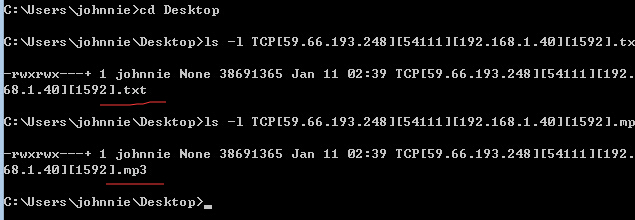

我们拿其中的一个数据负载信息的txt文件改掉其后缀名，变为.mp3，看看是否能播放音乐

Pcap文件分析

1.Pcap文件结构说明

Pcap文件是wireshark配置脚本文件。可以用Wireshark软件打开。其内容的格式为“Pcap文件头 数据包头数据包数据包头数据包……”，其中Pcap 文件头占24个字节且唯一，即一个Pcap文件中只有一个Pcap文件头。Pcap 数据包头占16字节，其后面紧跟这数据包。数据包中又分为三层，即以太网数据帧(占据14个字节)、IP包头(一般为20字节)、TCP/UDP。

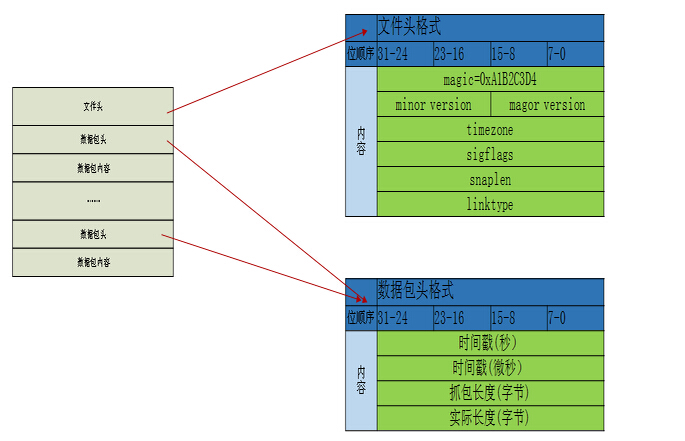

[图1 Pcap文件结构]：

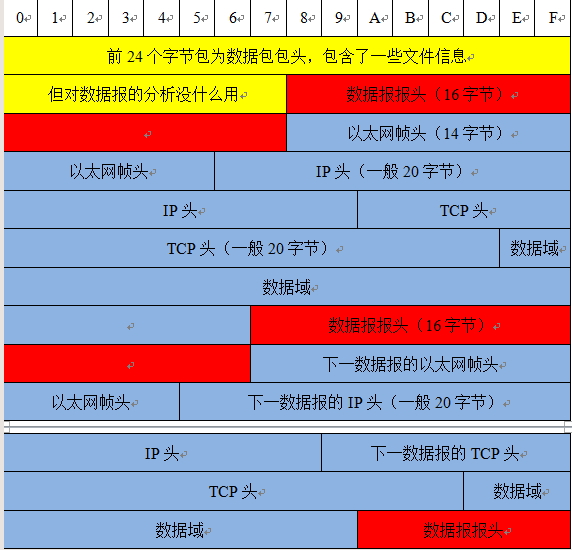

[图2 Pcap文件详细结构图]：

2.TCP 包头

根据上方的结构图，可以知道 TCP 的包头结构，如下：

• Source Port：源端口，16位。 Destination Port：目的端口，16位。 Sequence
• Number：发送数据包中的第一个字节的序列号，32
• Acknowledgment Number：确认序列号，32位。 Data
• Offset：数据偏移，4位，该字段的值是TCP首部（包括选项）长度除以4。
• Flag：标志位，标识TCP不同的控制消息，8 位
• Window：接收缓冲区的空闲空间，16位，用来告诉TCP连接对端自己能够接收的最大数据长度。
• Checksum：校验和，16位。
• Urgent Pointers：紧急指针，16位，只有URG标志位被设置时该字段才有意义，表示紧急数据相对序列号（Sequence Number字段的值）的偏移

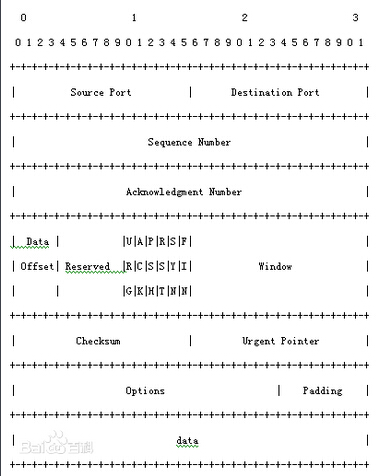

  [TCP详细结构图]


3.UDP 包头

UDP报头由4个域组成，其中每个域各占用2个字节，具体如下：

• 源端口号
• 目标端口号
• 数据报长度：指包括报头和数据部分在内的总字节数
• 校验值
  [UDP详细结构图]
