PCAP（packet capture）格式
文章目录
- PCAP（packet capture）格式
- 定义
- pcap文件的格式
- 文件头24 Bytes 各字段的含义：
- 常用链路类型
- 实际pcap文件的文件头
- Packet Data
- 综述
- wireshark添加 lua plugins解析pcap
- 脚本存放位置
- sudo 打开wireshark
- 查看pcap数据
- 时间戳解析
- 参考文章
定义
The Packet Capture library provides a high level interface to packet capture systems. All packets on the network, even those destined for other hosts, are accessible through this mechanism. It also supports saving captured packets to a
savefile, and reading packets from asavefile.
pcap是一种常用的存储数据报文的文件格式，里面的数据按照特定格式存储的，通常就是链路层的数据帧,可以存储Ethernet帧、IPv4结构数据、IPv6结构数据、TCP格式数据、UDP格式数据等。
pcap文件的格式

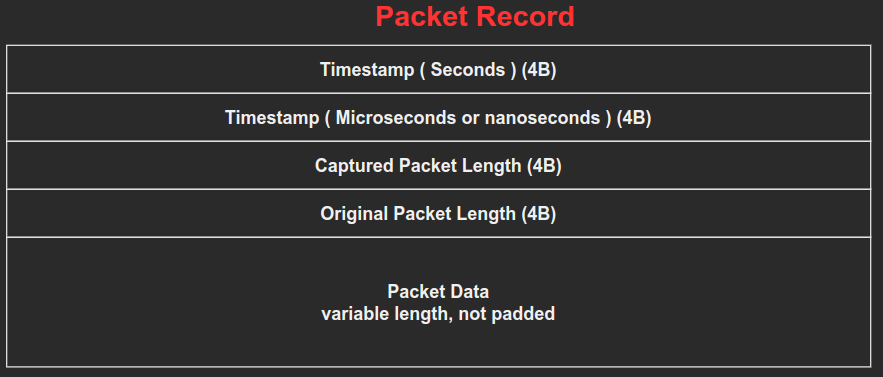

文件头 24字节数据报头 + 数据报 数据包头为16字节，后面紧跟数据报数据报头 + 数据报 ......
pcap.h里定义了文件头的格式
struct pcap_file_header {bpf_u_int32 magic;u_short version_major;u_short version_minor;bpf_int32 thiszone; /* gmt to local correction */bpf_u_int32 sigfigs; /* accuracy of timestamps */bpf_u_int32 snaplen; /* max length saved portion of each pkt */bpf_u_int32 linktype; /* data link type (LINKTYPE_*) */
};
文件头24 Bytes 各字段的含义：
| header field | size | explain |
|---|---|---|
| Magic | 4B | pcap文件标识。标记文件开始，并用来识别文件和字节顺序。值可以是 0xa1b2c3d4 或者 0x4dc3b2a1，如果是 0xa1b2c3d4 表示是大端模式，按照原来的顺序一个字节一个字节的读，如果是 0x4dc3b2a1 表示小端模式，下面的字节要交换顺序。现在电脑大部分是小端模式 |
| Major | 2B | 主版本号 #define PCAP_VERSION_MAJOR 2，一般为0x0200 |
| Minor | 2B | 次版本号 #define PCAP_VERSION_MINOR 4，一般为0x0400 |
| ThisZone | 4B | 当地的标准事件，如果用的是 GMT 则全零，一般全零 |
| SigFigs | 4B | 时间戳的精度，一般为全零 |
| SnapLen | 4B | 抓包最大长度。如果要抓全，设为0x0000ffff（65535）， |
| tcpdump | 68B | -s 0就是设置这个参数，缺省为68字节 |
| LinkType | 4B | 链路类型。一般都是1：ethernet，即以太网常用的 LinkType（链路类型） |
常用链路类型
| 类型 | 含义 |
|---|---|
| 0 | BSD loopback devices, except for later OpenBSD |
| 1 | Ethernet, and Linux loopback devices |
| 6 | 802.5 Token Ring |
| 7 | ARCnet |
| 8 | SLIP |
| 9 | PPP |
| 10 | FDDI |
| 100 | LLC/SNAP-encapsulated ATM |
| 101 | “raw IP”, with no link |
| 102 | BSD/OS SLIP |
| 103 | BSD/OS PPP |
| 104 | Cisco HDLC |
| 105 | 802.11 |
| 108 | later OpenBSD loopback devices (with the AF_value in network byte order) |
| 113 | special Linux “cooked” capture |
| 114 | LocalTalk |
实际pcap文件的文件头
| magic |major | minor | thiszone | sigfigs | snaplen | linktype |
| d4 c3 b2 a1 | 02 00 | 04 00 | 00 00 00 00 | 00 00 00 00 | ff ff 00 00 | 01 00 00 00 |
红色方框为Pcap Header，红色红线为Packet Header
Pcap Header的Magic：d4 c3 b2 a1，表示是小端模式，后面的字节从后往前读 a1b2c3d4 小端模式
Pcap Header的Major：02 00，计算机读的应该是00 02。
最大存储长度SnapLen：ff ff 00 00 ，正常就是00 00 ff ff，所以是2的16次方减一，是65535个字节。
LinkType：01 00 00 00 ，实际是00 00 00 01，是以太网类型。
Packet Header: 时间戳秒数：61DE82DE，换算成十进制为1641972446，微妙数为0000399C，即14748，合并起来时间戳为1641972446.14748；
后面两个数000004E4，即caplen为1252字节
查看每一帧报文数据，与文件头中caplen大小一致。
Packet Data
Packet 是链路层的数据帧，长度就是 Packet Header 中定义的 Caplen 值，所以每个 Packet Header 后面都跟着 Caplen 长的 Packet Data。也就是说 pcap 文件并没有规定捕获的数据帧之间有什么间隔字符串。Packet 数据帧部分的格式就是标准的网络协议格式了。
具体每个报文结构可查看参考文章中《pcap/cap 文件格式》
综述
-
pcap文件头：数据链路层14 Bytes 数据包头+20 Bytes IP数据包头+20 Bytes TCP数据包头或者UDP数据包头；
-
目的MAC（6 Bytes）+源MAC（6 Bytes）+type（2 Bytes，0800，IP）+协议版本及头长度（0×45,1 Bytes）+区分服务（1 Bytes）
+总长度（2 Bytes）+唯一标示(2 Bytes)+标志与偏移量(2 Bytes)+TTL(1 Bytes)+协议(1 Bytes,TCP|UDP)+校验和(2 Bytes)
+源IP地址(4 Bytes)+目的IP地址(4 Bytes)+源端口(2 Bytes)+目的端口(2 Bytes)+序列号(4 Bytes)+确认号(4 Bytes)+头长度(1 Bytes)+ack标志(1 Bytes)+窗口大小(2 Bytes)+校验和(2 Bytes)+紧急数据偏移量（2 Bytes）
wireshark添加 lua plugins解析pcap
如果已知Packet Data数据结构，可以编写好解析的lua脚本，加载到wireshark中，从而可以在打开pcap文件的同时，直接解读数据内容。

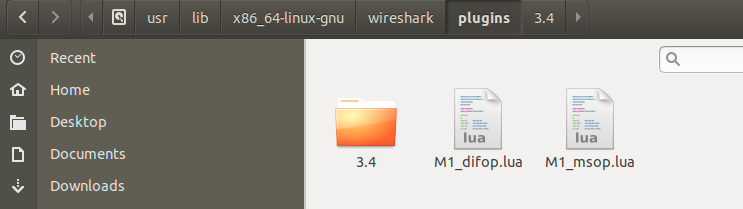

脚本存放位置
/usr/lib/x86_64-linux-gnu/wireshark/plugins
sudo 打开wireshark
qiancj@qianchengjun:~$ sudo wireshark
查看 Help --> About Wireshark
在Plugins选项卡中可以看到加载的 lua 脚本
查看pcap数据
加载任意pcap文件
可以看到wireshark data数据中数据包的头被解析出来了
时间戳解析
时间秒数为00 00 62 ff 65 15 , 小数部分为后面的4字节00 02 da 3f
秒数所有字节转换为十进制就是1660904725，小数部分所有字节转换为十进制就是186943
通过在线时间戳转换工具转换即可得到真实时间：2022-8-19 18:25:25，时区以格林尼治时间为标准的，所以东八区时间减去8小时，真实时间为2022-8-19 10:25:25
参考文章
- pcap文件的格式：http://blog.chinaunix.net/uid-30280182-id-5208298.html
- pcap 文件格式–转载： http://blog.chinaunix.net/uid-29119135-id-3853961.html
- pcap/cap 文件格式: https://zhuanlan.zhihu.com/p/394946101
- pcap库中每个函数的具体使用方法，可参考PCAP(3PCAP) MAN PAGE ： https://www.tcpdump.org/manpages/pcap.3pcap.html
- pcap解析工具及录包工具wireshark的使用，以及相关editcap、mergecap、randpkt、text2pcap的命令使用参考WireShark官网： https://wiki.wireshark.org/Tools
