网络原理

 

1. 前言：

本文主要介绍 TCP / IP 协议栈 这里的关键协议 ， 根据对 TCP / IP 等关键协议的 介绍 使对网络通信有更明确的认识 .
 
下面就按照 TCP/IP 五层网络模型 其中的四层来介绍 (应用层 ， 传输层 ， 网络层 ， 数据链路层)

 

 

2. 应用层

 
关于应用层 可以说是和程序猿打交道最多的一层协议 ， 我们 很多时候写代码 ，都是涉及到应用层协议的。

 
在应用层 这里 ， 需要我们自定义一个应用层协议 ， 此时就好比 武侠小说 里 的自创武功 ， 既然能够 自创武功 ，那么肯定这个人是比较厉害的 。

 
看到这里是不是就慌了呀 ， 其实 自定义应用层协议 并不如 武侠小说中自创武功那么困难 ， 对于我们自定义应用层协议 是要容易很多的 。

 
看到这里 是不是就 松了口气 ，嘿 先别松气 ， 这里我提出两个问题

 
1. 为啥我们需要自定义应用层协议 ?

 
答 ： 我们的软件(应用程序) 要解决的业务场景 是错综复杂的 ，不同的公司有不同的业务 ， 不同的业务又有不同的流程， 业务复杂 ，
 
使用层序来解决这个复杂的业务 ，程序也就复杂了。因此很难有一个通用的协议 满足所有的业务需求 , 所以我们就 需要 根据 具体的业务创建对应的协议 。

 
2. 怎样去进行自定义协议 ？

 
答 ：1. 结合需求 ，分析清楚 ， 请求响应 ( 客户端 / 服务器之间 要传递那些信息 )。

 
举个例子 ： 点外卖

 
查看外卖列表 ：

• 请求 : 我们当前所在的位置 , 我们的身份信息 . （需要当前所在位置 是因为 外卖平台可以根据你的位置搜索 附近的商家 ， 而 提供身份信息 是因为外卖平台可以根据你的身份信息 ，进行一些智能化推荐 ， 推荐你 喜欢吃的 ，常吃的）

• 响应 ： 一个列表 ， 列表中要有 商家信息 (名称 ， 图片 ， 距离 / 位置 ，简介 等)

此时 这里查看外卖列表 的 请求 和响应 就分析玩了 ， 在来个例子 。

 
点击某个具体的店铺 ， 要显示这个店铺都有啥吃的

• ​ 请求 ： 店铺的名字 / id 等 ，

• 响应 : 一个列表 , 列表中 要有 食品的信息 ， 名称 ， 图片 ，价格 ， 简介 ， 口味 等

 
简单的 过一遍流程 ： 客户端 点击 店铺 ，将请求 (店铺的名字 ， id) 发送给服务器 , 服务器 通过 请求 计算出响应 (对应店铺的信息) , 然后返回给客户端 ，
 
客户端接收到响应 ，将响应的信息 显示在 页面上 。

 
另外可以说 ， 需求分析 ，就是软件开发中最最重要的环节 ，没有之一 ， 虽然 需求分析是产品经理主要的工作 ，但是我们程序猿也得能够分析明白.

 
第一个 环节 需求 看完 ，下面来看看第二个环节

 
2.明确传递的信息以什么样的格式来组织

 
这里可选的方案是很多的 ， 举个例子 ： 使用文本的方式 ，这也是最简单 ， 最朴素的方式 。

 
文本方式 ：约定一下查看外卖列表 的请求 和 响应

• 请求 ： 约定请求是一行文本， 字段之间使用 ; 来分割 => 用户 id ; 地址\n

• 响应 : 也使用文本格式 ， 响应有多行 ， 每一行代表一个商家列表的结果 .

  商家名字;商家的图片地址;商家简介;商家地址\n
  商家名字;商家的图片地址;商家简介;商家地址\n
  商家名字;商家的图片地址;商家简介;商家地址\n
  商家名字;商家的图片地址;商家简介;商家地址\n
  \n


此时我们就通过 文本的方式约定好了请求 和 响应 。

 
这里进行的约定，目的就是为了让客户端和服务器之间，能够步调一致 ， 约定好协议的具体格式内容之后，客户端就能够按照这个格式构造数据并发送，服务器按照这个格式来解析 .

 
除了文本的方式 ，还有很多其他的方式来约定，具体如何约定还是看自己 。

 
另外 我们约定的协议的内容(传递的信息) 是和业务相关性特别大的 ， 但是协议的数据组织的格式 (传递的格式 , 比如上面的 文本方式) 和业务相关性就没那么大。

 
正因为关系不那么大 ，在业界 就有大佬发明了一些比较通用的，也被我们广泛使用的数据格式 .

 
下面就来简单介绍 一些比较典型的用来组织数据的格式 .

 

2.1 XML

 
XML : 标签化的数据组织方式 , 使用标签来表示键值对， 以及树形结构 .

 
还是通过 ： 点外卖中的 查看附近商家 (查看外卖列表) 来举例 ：

 
请求 :

​

 
响应 ：

<response><shops><name>湖南牛肉面</name><position>位置信息: </position><description>广告语: </description>........</shops><shops><name>湖南牛肉面</name><position>位置信息: </position><description>广告语: </description></shops>......
</response>

 

2.2 json

 
先来看 json 如何构造 请求和 响应的 ，还是 对 查看外卖列表 举例 :

 
请求 :

{userid:1234,position:"xxx.xxx.xxx"
}

 
响应 ：

{shops: [{name : "魏家凉皮",description:"想吃凉皮就吃魏家凉皮",position:"xxxx.xxxx.xxx",},{name : "xxxx",description:"xxxxx.xxxx",position:"xxxx.xxxx.xxx"},{name : "xxxx",description:"xxxxx.xxxx",position:"xxxx.xxxx.xxx"}]
}

 
看完 json 格式 构造的请求和响应 ， 可以明显感受到 xml 构造的请求和 响应 是比较繁琐的 ， 比较啰嗦 , 所以 在 2010 年 后 xml 的 使用 就少了 ， 目前我们主
 
要使用的格式 就是 json ， 而 xml 主要作为一些配置文件 ，

 
总结 ： xml 和 json 都是 按照 文本的方式来组织的 ， 优点 可读性好 ，用户不需要借助其他工区 ， 肉眼就能看到懂数据的含义 。

 
缺点 ： 效率不高 ， 尤其是占用较多的网络带宽 , xml 中需要 传很多标签 ， json 中 需要传很多的key …

 
对于我们的 服务器来说 ，最贵的硬件资源 ，不是 cpu 更不是内容 ，而是网络带宽 .

 

2.3 protobuffer

 
此时为了 解决 上述 json 和 xml 会传很多 key 和 标签 的 情况 ， 谷歌就推出了 protobuffer ， 它是以 二进制的表示数据的方式 ，

 
还是 拿上述的外卖列表 举例 ：

 
protobuffer 就会 针对上述的数据信息 ，通过 二进制的方式进行压缩表示 。

 
二进制数据的特点也非常明显 就是 肉眼观察不了 (二进制 直接用笔记本打开 ，乱码) ， ， 同时带来的好处 就是 占用空间小了， 传输的带宽也就降低了.

 
到此 这些比较典型的用来组织数据的格式就看完了 ，下面来看我们的传输层 ， 另外 应用层除了上述自定义协议之外，也有一些大佬已经设计好的现成的协议 ，比如 ： HTTP 协议.

 

3. 传输层

 
传输层虽然是操作系统内容已经实现好了 ， 但是程序猿写代码 ，要调用系统提供的 Socket api 完成网络编程 ， socket 就是属于传输层的部分 .

 
关于传输层 涉及到的协议 ， 相比因该比较熟悉就是 UDP 和 TCP 。

 
在详细说这两个协议之前，这里先来对端口号的内容进行补充
 
端口号 ， 我们之前 都接触过 ， 在我们安装 mysql 的时候， 就看到过 ，mysql 默认的端口号就是 3306 .

 
端口号 起到的效果 就是区分一个主机上具体的应用程序 , 正因如此 使用端口号的要求 就是 在同一个主机上， 一个端口号不能被多个进程绑定 。

 
比如 ： 进程 A 绑定了 3306 ， 此时 进程 B 也尝试绑定 3306 ，进程B 绑定操作就会失败 (抛异常 , 这个之前说过)

 
另外 ： 端口号是传输层协议的概念 ， TCP 和 UDP 协议报头中都会包含 源端口 和 目的端口

 
TCP 和 UDP 都是 使用 2个字节 16 个 bit 位来表示的 ， 这里就意味着 一个 端口号的 取值范围 是 0 - 65535

（1 个 字节 ， 8 个比特位 范围 - 128 – 127 , 2 个字节 16 个比特位 范围 -32768 – 32767 , 4 个字节 32 个比特位 范围： -21亿 – 21亿）

 
虽说端口号的范围是 0 - 65535 ,但是 我们自己写的程序 ，绑定的端口 得从1024 开始 。

 
因为 ： 0 - 1023 这个 范围的端口 ，称为 “知名端口号/ 具名端口号” , 这些端口号是属于已经分配给了一些知名的广泛使用的应用层序。

 
如果非要使用 1023 以内的端口 ， 也是可以的 （不建议） ，
 
第一步 : 需要先确定你使用的这个端口确实没有程序在绑定 ，第二步 ： 确定你由管理员权限

 
端口号的内容就补充到这里， 下面先来学习一下 相对简单的 UDP

 

3.1 UDP

 
UDP 的特点 ： 1. 无连接 2. 不可靠传输 3. 面向数据报 4. 全双工 .

 

关于 UDP 的特点 在之前的文章就说过 ，这里就不再继续了， 下面来学一下 UDP 的报文结构 .

 
图一 ：

 
图二 ： 报文长度

 
图三 ： 校验和

 
其实在我们的生活中 像校验和这种 是比较常见的 :

 
比如 ： 买菜 ，母亲叫你买菜 ，给你列举出需要购买 菜 如 ： 西红柿 ， 鸡蛋 ， 茄子 ， 香菜 最后还特意嘱托了一句 ， 是四样菜哦 .

 
这里的 买四样菜 ，就相当于 简单的校验和 .

 
此时 买了三样菜 ， 根据 这个简单的校验和 就能确定 ， 出错了 ，但是当前的这种校验和功能是有限 , 无法针对内容进行校验 ，比如 ： 我们将 香菜 买成了 小芹菜 ， 就检查不出 ， 手上是 4 样 菜 满足校验和 .

 
正经的校验和 一般会和 内容挂钩 ， 基于数据内容算出的校验和 ， 内容一变就能发现 。

 
下面来简单的说一说针对网络传输的数据 ，生成校验和的几种算法 :

 
1. CRC ： 循环冗余校验 ，简单除暴 ， 把数据的每个字节 循环往上 累加 ， 如果累加溢出了 ， 高位就不要了。

 
使用 CRC 计算校验和 是比较好算的 ， 但是校验的效果不是特别理想 ， 万一 数据同时变动了 两个 bit (前一个字节少1 ， 后一个字节多1

这种) , 就会出现内容变了 ，CRC 没变这样的情况

 
2. MD5 : 不是 简单相加 ，是有 一些列公式 ， 来进行更复杂的数学运算 (数学问题)

 
关于 MD5 算法的特点 :

1. 定长 ， 无论你原始数据多长 ，得到的 md5 值都是固定长度 (4 个字节版本 ， 8 个字节版本)

2. 冲突概率小 , 原始数据哪怕只变动一个地方 ，算出来的 MD5 值 都会 差别 很大 (让MD5 结果 更分散了)

3. 不可逆 ，通过原始数据计算 MD5 很容易 ， 通过 MD5 还原成原始数据 (找到是那个数据生成这个 MD5) 很难 理论上不可实现 (计算量极大)

 
MD5 算法 有这些特点 就比较适合做 ： 1. 校验和 ， 2. 作为 计算 hash值的方式 3.加密

 
3.SHA1 与 MD5 类似

 
到此 UDP 就看完了， 下面来看看 TCP ， TCP 相比 UDP 重要 且 更加复杂 。

 

3.1 TCP

 
TCP 的特点 ： 1. 有连接 ， 2. 可靠传输 ， 3. 面向字节流 ， 4. 全双工

 
TCP 协议段格式

 
分析 TCP 协议报 ：

 
这里 先留下 32 序列号 ， 32 确认序列号 ， 16 位窗口大小 ， 16 位紧急指针 ， 6 个标志位 (URG , ACK , RST , SYN , FIN) 后面再说 .

 
当前 看 TCP 报头 ， 看了一圈 发现 ， 看了个寂寞， 仍然有很多东西，我们是看不懂的 .

 
这里就需要进一步的了解 TCP 后续的工作机制 。

 

4. TCP 内部的工作机制 （重点）

 
TCP 是 一个 复杂的协议 ，里面有很多东西很多机制 ， 本文主要讨论 TCP 提供的 10个比较核心的机制

 

1. 确认应答

 
之前说过TCP 的特点 ， 最大的特点就是 可靠传输， 这里提问 TCP 的可靠传输是如何做到可靠的呢？

 
简单回顾 ： 可靠传输 ， 可靠 , 不是说 ，发送方百分百能将消息发送给接收方 . ( 如果网线断了就不可能发过去 ) , 尽力而为 ， 尽可能的把数据传输过去，同时 如果还是传输不过去，至少能知道。

 
确认应答 就是 实现 可靠传输 最核心的机制 ！！！！

 
那么啥是 确认应答 呢 ？

 
举个典型的例子 ：

 
图一 ：

 
图二 ：

 
图三 ：

 
图四 ：

 
到此 确认应答 这个机制 差不不多就看完了，但是 上面只是 考虑了 数据顺利传输的情况，规避了数据发生丢包后的场景 ，那么下面来 看看 数据发生丢包 后需要 TCP 会如何处理

 

2.超时重传

 
丢包涉及到 两种情况 ：

1. 发的数据丢了
2. 返回的 ack 丢了

 
举例 ：

 
图一 ：

 
图二 ：

 
图三 ：

 
最后小结 ： 可靠传输是TCP 最核心部分 ，TCP 的可靠传输 就是 确认应答 加 超时重传 来进行体现的 , 其中 确认应答描述的是传输顺利的情况 ， 超时重传描述的是传输出现问题的情况，这两者相互配合，共同支撑起整个 TCP 的可靠性

 

3. 连接管理

 
在学习连接管理之前先来了解一下啥是连接 ：

 
连接知道了 ， 来看看管理 ， 管理 ： 其实就是描述了连接如何建立， 如何断开.

 
解释完 ， 连接 和 管理 ，下面来 学习一下，整个网络原理中最最高频的面试题 .

 
TCP 的 建立连接过程 （三次握手）和 断开 连接过程 （四次挥手）.

 

3.1 建立联系 ：三次握手

 
通信双方各自要记录对方的信息 ， 彼此之间要相互认同

 
举例 ：

 
关于三次握手 除了 建立连接 还有 一个 重要的作用 : 验证通信 双方各自的发送能力和接收能力是否正常

 
作用看完 ， 下面来谈谈 三次握手的意义 :

 
1.让通信双方各自建立对对方的 “认同”
 
2.验证通信双方各自的发送能力 和 接收能力 是否 ok
 
3.在握手的过程中 ，双方来协商一些重要的参数 . （ TCP 通信过程中 ，有些数据，通信双方要相互同步 ，此时就需要 有这样的交互过程 ,

此时就可通过三次握手这样的机会 ，来完成数据的同步 ）.

 

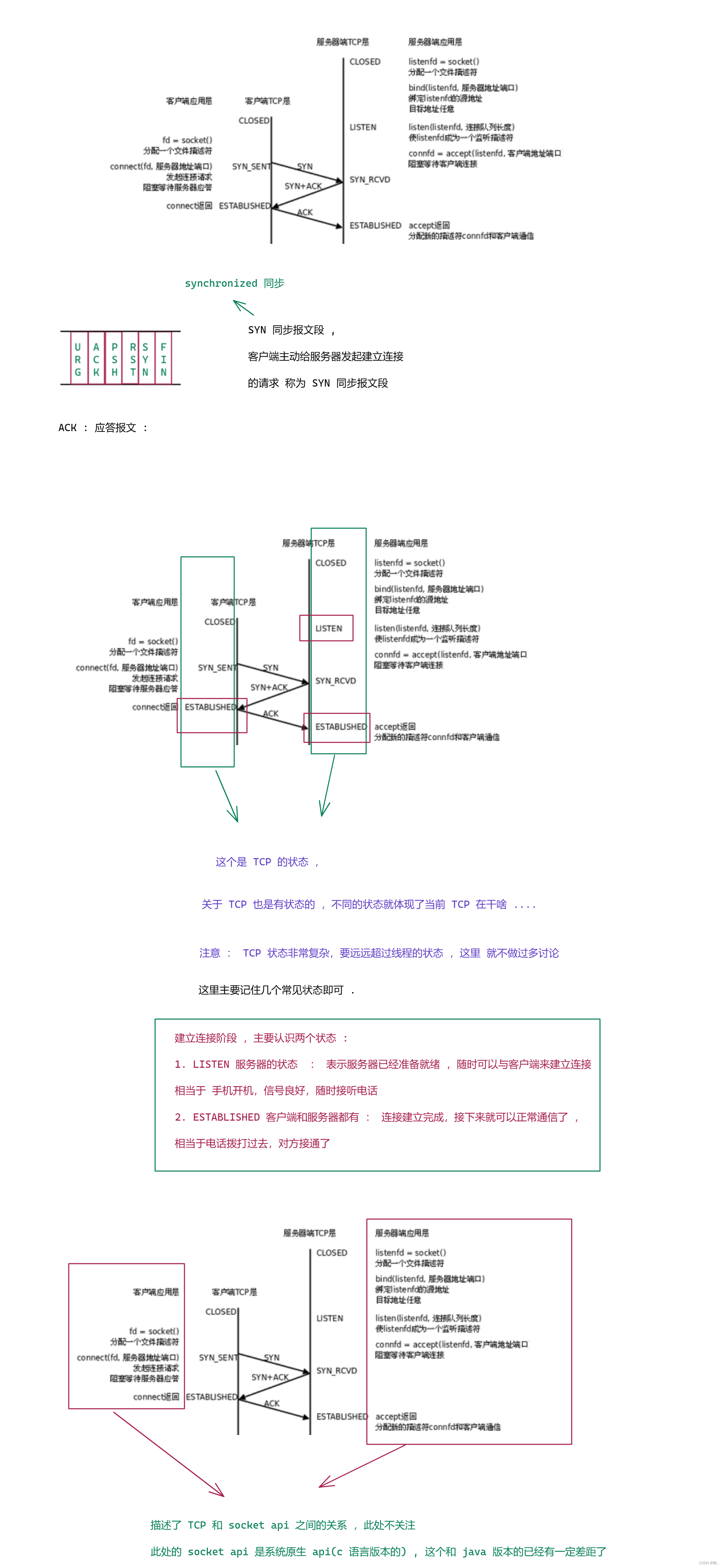

上面都是通过 举例 来描述 三次握手是咋样的， 下面就来 看看 真正意义上 三次握手是啥样子的.

 

3.2 断开连接 : 四次挥手

 
挥手 和 握手 一样都是形象的叫法 , 都是客户端服务器之间的数据交互 .

 
图二 ：

 
图三 ：

 
小结 :

 
TCP 作为一个 有连接的协议， 就需要建立连接和断开连接 , 其中 建立连接 的过程 是三次握手 ， 断开连接的过程 是四次挥手 .

 
建议 ： 将 三次 握手 和 四次挥手 的图 ，熟练 记住 (简化图) .

 
三次握手的意义 ：

1. 双方建立对 ， 对方的认同 (保存对方的信息)
2. 验证通信双方的发送和接收能力
3. 协商一些关键参数

 
面试题 ： 握手 为啥不能是 四次 ，为啥不能是两次

 
答 ： 如果是 握手四次 ，相当于 多封装分用了一次 ，成本更高了 , 效率还降低了 ， 如果只是握手两次 ，会导致 服务器 不能知道 服务

器自己的发送能力是否正常， 也无法知道客户端的接收能力是否正常 ，此时 就无法正常建立连接了 .

 
四次挥手 :

 
为啥是四次 ： 因为 FIN 是 调用用户态的 socket.close 发送 ， 而 ACK 是内核态调用的 ，当 客户端 发送 FIN 给 服务器 时 (相当于 服务器

调用了socket.close) ， 服务器 收到 了 立刻发送一个 ACK ，此时如果 立即 调用 了 服务器的 socket.close 那么 就可能 会将 ACK 和 FIN

并在一起 ，那么 就 是三次挥手 了 ， 但是 大部分情况下 ACK 和 FIN 是合并不了的 (时机不同) 所以 ，就会 出现四次 交互 .

 
TIME_WAIT 意义和作用

 
TIME_WAIT 意义 ： 防止 最后发送的 ACK 丢包 ， 处在 TIME_WAIT 状态下 就会等待 2MSL 的 时间 ， 此时 即便 ACK 丢包了 那么 也会

等待 FIN 重传 ，然后重新 发送 ACK

 

4. 滑动窗口

 
滑动窗口存在的意义就是在保证可靠性的前提下，尽量提高传输效率！！

 
这里 确认应答 ， 超时重传 ，连接管理 都是 给 TCP 的可靠性提供的支持 . （确认应答 和 超时重传 主要 ， 连接管理辅助）

 
TCP 引入了 可靠性 ，那么势必就会付出代价 ，而代价就是影响了 传输 效率 . (可靠 和 效率 是冲突 的 ) UDP 是没有可靠性 ，所以 他的

传输效率 肯定是要比 TCP 高.

 
TCP 作为主流的协议 ，肯定不会坐以待毙 ， 会竭尽可能 提高传输效率 (本质上是补救措施) ，但是 再这么努力 提高 ，也不能比 UDP 这种

完全不考虑可靠性的效率高 ， 但至少可以让自己的效率不要太拉跨. 就有了滑动窗口 这个机制 .

 
滑动窗口 本质 上 就是降低 确认应答 ，等待 ACK 消耗的时间

 
题外话 ：说到等 不得不提到 IO 操作 .

 
当我们进行 IO 操作的时候 ，其实 时间成本主要是两个部分 ：

1. 等 ，
2. 数据传输 (数据拷贝)
    

这里大多数情况下 IO 花费的 时间成本大头都是在 等 .

 
回到 正题 ： 这里具体怎么 缩短等待 ACK 的时间 ？

 
其实 很简单 就是 批量发送， 批量等待 ， 把多份等待时间 ，合并成一份了 .

 
图一 ：

 
图二 ：

 

5. 流量控制

 
流量控制 ： 这时一种干预发送窗口大小的机制 , 主要作用 保证 可靠性 .

 
在滑动窗口 中 ， 窗口越大 (一次传输的数据量 就越多 ) ，传输效率就越高 (一份时间，等待的 ACK 就越多) ，

 
那么 ， 能不能将窗口弄得无限大 ？

 
答案 是不行的 ， 这里 就会导致 出现 不等 ACK 的情况 此时无法保证可靠性 ， 同时 窗口太大 ，会消耗大量的系统资源 ， 最后 发送速

度太快 ，接收方处理不过来 ，发了 也白发 (此时就需要重传 ，浪费时间和资源 )。

 
关于 发送太快 ，接收方 处理不过来 ， 这种情况 就好比 老师讲课 ， 讲的非常快，完全不考虑 学生听没听懂 ， 一顿 输出 后 ， 学生都蒙了 ， 此时 讲了更没讲一样 .

 
这里接收方处理数据的能力 ， 就是一个很重要的约束依据 (约束一次性发送多少数据，也就是规定窗口大小) ，

 
需要注意 ： 发送方发的速度不能超出接收方的处理能力.

 
流量控制 要做的工作就是这个 ， 根据接收方的处理能力，协调发送方的发送速率 .

 
如何 衡量接收方的处理能力 ?

 
一个量化的方法 ， 计算接收方一秒钟能处理多少个字节 . (这种方式，实现起来有些麻烦， 不考虑) .

 
更简单的方法 ： 直接看接收方接收缓冲区的剩余大小 .

 

6. 拥塞控制

 
流量控制 和 拥塞控制 共同决定发送方的窗口大小是多少 .

 

7. 延时应答

 
延时应答 ， 也是提升效率的机制 ， 也是在滑动窗口的基础之上 ，搞点事情 .

 
滑动窗口的关键 ， 让窗口大小大一点 ， 传输速度就快一点 。

 
延时应答 ， 做的事 就是在 接收方能够处理的了的前提下，尽可能的把窗口大小放大一小点 .

 
举例 ：

 

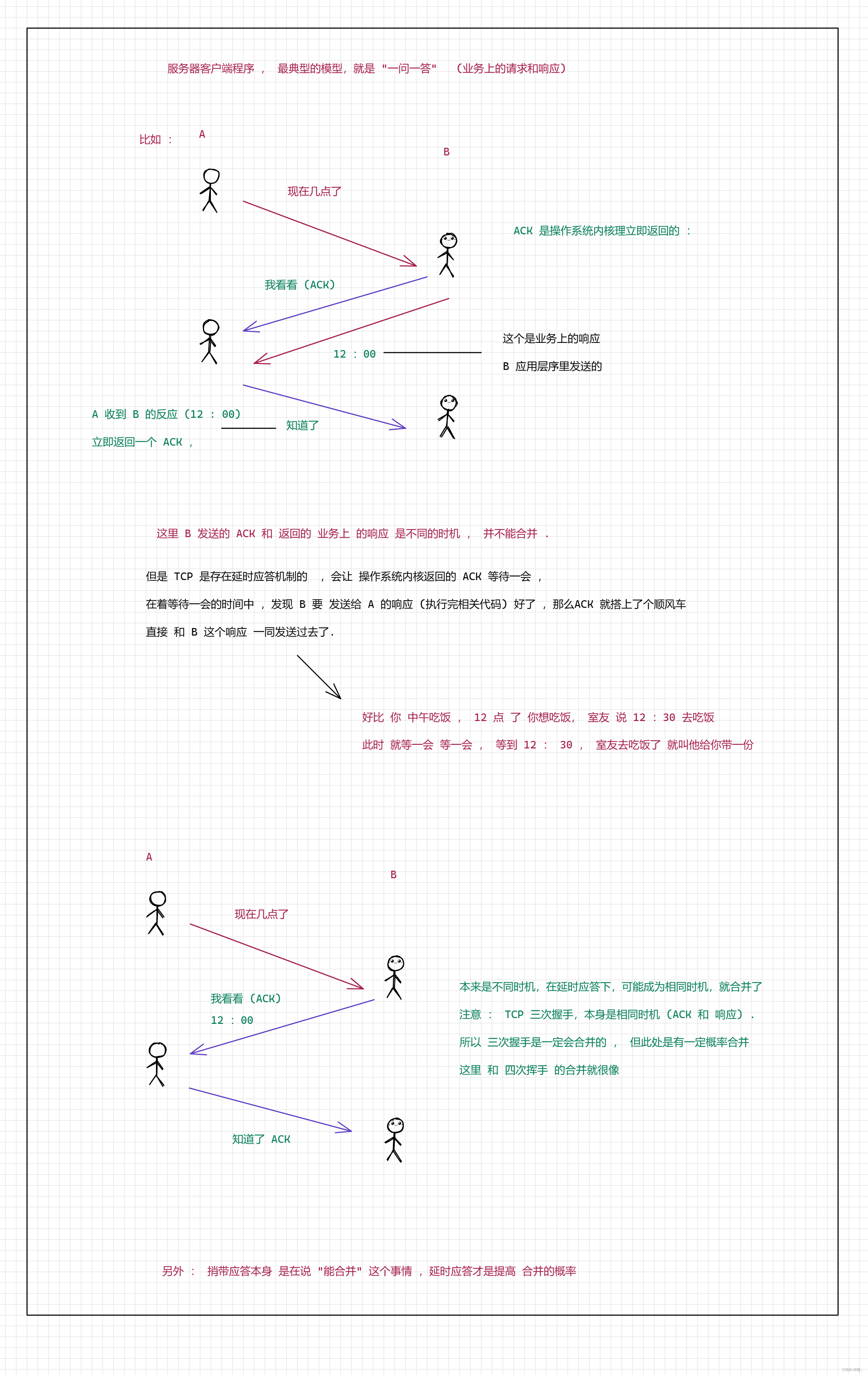

8. 捎带应答

 
捎带应答 是在延时应答的基础上 ，引入的， 同样也是 提高效率的方式 .

​

 

9. 面向字节流

 
TCP 是面向字节流的， 既然是面向字节流 ， 就会引入一个麻烦的事情， 就是 粘包问题

 
图一 ：

 
图二 ：

 

10. 异常情况

 
异常情况 : 传输过程中出现了不可抗力

 
不可抗力 :

1. 进程蹦了
2. 主机关机了 (正常流程关机)
3. 主机掉电了 (突然停电)
4. 网线断开 (拔网线)

 

 
关于 TCP 这里 就说到这里 ，TCP 是个非常复杂的协议 ， 不仅仅是这十个特性 ，这十个特性 是TCP 比较核心的特性 ， 如果想要了解更多 TCP 的特性

 
可以查看 RFC 标准文档 : RFC 9293: Transmission Control Protocol (TCP) (rfc-editor.org)

 
下面来对 UDP 和 TCP 进行一下对比 :

 
TCP 优势在于 ，可靠传输 ， 觉得大部分场景中 ，都需要可靠传输 .

UDP 优势在于 ， 更高的效率， 如果有些场景对于性能要求更苛刻 .

 
说一下 ：对于 UDP 来说 什么 场景下 对于 性能要求更苛刻 , 并且又不是 特别害怕丢包呢 ？

 
比较典型的场景 : 同一个机房内部的，服务器之间通信 . 此时网络 结构相当简单，网络带宽比较充裕 ，转发设备也是比较好的设备 , 整体 丢包的可能性就比小 .

 
UDP 还有一个小优势 ，天然支持广播

 
下面继续 ： 关于传输层差不多就说完了， 但是需要注意 ， 本文主要说的是 TCP 和 UDP ， 别自以为 传输层 只有这两个 协议 .

 
举个例子 ： 王者荣耀

 
请问 ： 1. 是否需要可靠性 ， 2. 是否需要高效率

 
答 : 可靠性肯定是需要的， 如果没有那么 一直丢包，那么游戏的画面不就成幻灯片了吗 ， 高效率肯定也是需要的， 如果延迟比较大， 本来能操作的 因为 延迟而操作不起来 。

 
既然 可靠性高效率都需要，那么请问这里使用的是 TCP 还是 UDP 呢 ？

 
答 ： 都不用 ， 除了 TCP ， UDP 之外 ，还有一些其他的传输层协议 ，有的传输层协议 ，属于能够专门为游戏场景来量身打造的 ，

 
TCP 和 UDP 太极端了 ， 一个 把可靠性拉满 ， 一个把高效性拉满 , 其他的协议 就可以往中间靠 ， 不需要那么可靠 ，不需要那么高效 。

 
这里典型的协议 以 KCP 为代表的一系列协议 .

 
到此传输层完 ，下文 来说说 网络层
