1. Mybatis架构设计

MyBatis 是 Java 生态中非常著名的一款 ORM 框架，目前在一线互联网大厂中应用广泛，Mybatis已经成为了一个必会框架。

Mybatis的功能架构分为三层：

API接口层
数据处理层
基础支撑层

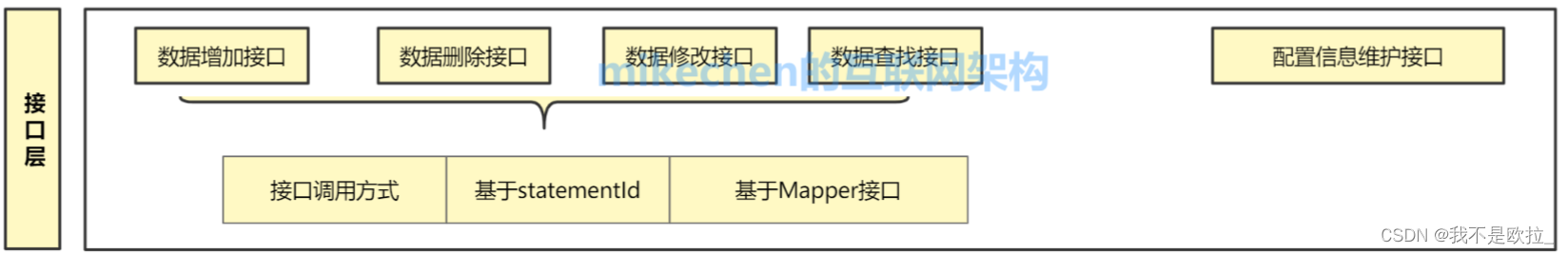

2. API接口层

接口层：主要就是和数据库交互，提供给外部使用的接口API，开发人员通过这些本地API来操纵数据库，接口层一接收到调用请求就会调用数据处理层来完成具体的数据处理。

以使用Mapper接口为例，将Mapper文件抽象为一个Mapper接口，这个接口中声明的方法和跟Mapper.xml中的节点项对应。

id值对应方法名称，parameterType 值对应方法的入参类型，而resultMap 值则对应返回值类型。

配置好后，MyBatis 会根据接口声明的方法信息，通过动态代理机制生成一个Mapper 实例，当调用接口方法时，根据这个方法的方法名和参数类型，确定Statement Id，底层还是通过 SqlSession.select/update( “statementId”, parameter) 等来实现对数据库的操作。

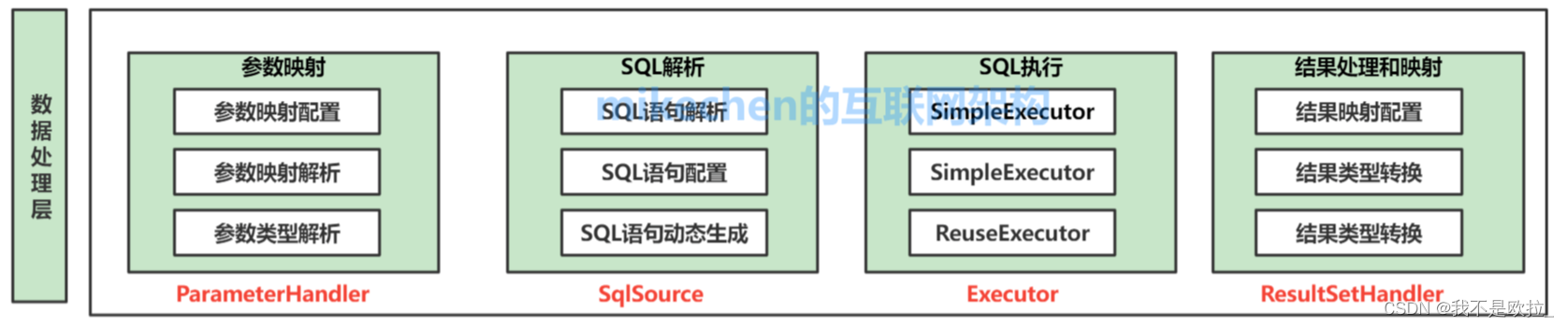

3. 数据处理层

数据处理层：可以说是MyBatis 的核心，负责具体的SQL查找、SQL解析、SQL执行和执行结果映射处理等，它主要的目的是根据调用的请求完成一次数据库操作。

从大的方面上讲，它要完成两个功能：1. 通过传入参数构建动态SQL语句；2. SQL语句的执行以及封装查询结果集。

3.1 通过传入参数构建动态SQL语句

动态语句生成能够说是MyBatis框架很是优雅的一个设计，MyBatis 经过传入的参数值，使用 Ognl 来动态地构造SQL语句，使得MyBatis 有很强的灵活性和扩展性。

参数映射指的是对于java 数据类型和jdbc数据类型之间的转换，这里有包括两个过程：

查询阶段
查询结果集转换阶段

查询阶段要将java类型的数据，转换成jdbc类型的数据，经过 preparedStatement.setXXX() 来设值；

另外一个就是对resultset查询结果集的jdbcType 数据转换成java 数据类型。

3.2 SQL语句的执行以及封装查询结果集

动态SQL语句生成以后，MyBatis 将执行SQL语句，并将可能返回的结果集转换成List<E> 列表。

MyBatis 在对结果集的处理中，支持结果集关系一对多和多对一的转换，而且有两种支持方式，一种为嵌套查询语句的查询，还有一种是嵌套结果集的查询。

4. 基础支撑层

基础支撑层是整个MyBatis框架的地基，负责最基础的功能支撑，包括连接管理、事务管理、配置加载和缓存处理，这些都是共用的东西，将他们抽取出来作为最基础的组件，为上层的数据处理层提供最基础的支撑。

4.1 缓存机制

数据库是实践生产中非常核心的存储，很多业务数据都会落地到数据库，所以数据库性能的优劣直接影响了上层业务系统的优劣。

我们很多线上业务都是读多写少的场景，在数据库遇到瓶颈时，缓存是最有效、最常用的手段之一，正确使用缓存可以将一部分数据库请求拦截在缓存这一层，这就能够减少一部分数据库的压力，提高系统性能。

除了使用 Redis、Memcached 等外置的第三方缓存以外，持久化框架一般也会自带内置的缓存，例如，MyBatis 就提供了一级缓存和二级缓存，具体实现位于基础支撑层的缓存模块中。

4.1.1 一级缓存与二级缓存

一级缓存：SqlSession级别的缓存，缓存的数据只在SqlSession内有效。（范围小）

二级缓存：mapper级别的缓存，同一个namespace公用这一个缓存，所以对SqlSession是共享的，二级缓存需要我们手动开启。（范围大）

4.1.2 一级缓存

当我们使用Mybatis进行数据库的操作时候，会创建一个SqlSession来进行一次数据库的会话，会话结束则关闭SqlSession对象。

如果我们很有可能多次查询完全相同的sql语句，每一次查询都查询一次数据库，那查询数据库代价是比较大的，这会导致系统的资源浪费。

为了解决这个问题，Mybatis对每一次会话都添加了缓存操作，不用相同的SQL每次都需要查询数据库，这就是Mybatis一级缓存的作用。

Mybatis一级缓存的实现

我们知道对SqlSession的操作，mybatis内部都是通过Executor来执行的，Executor的生命周期和SqlSession是一致的。

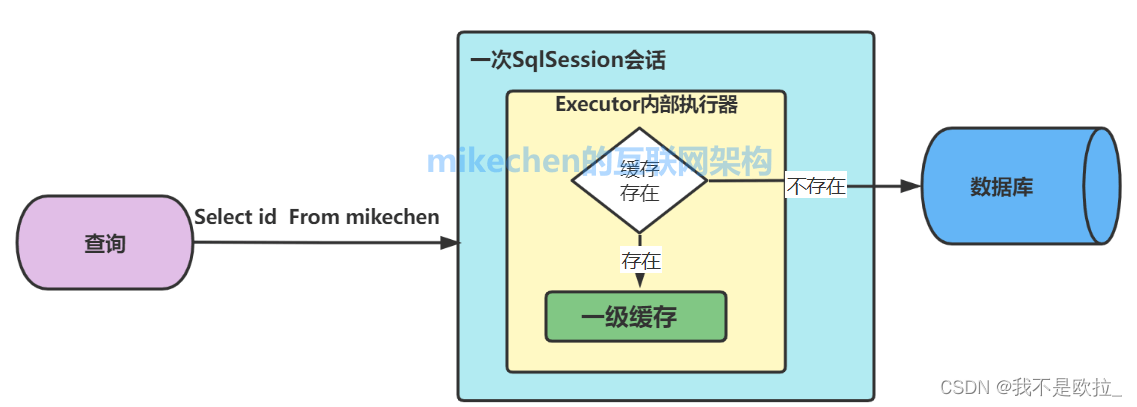

Mybatis在Executor中创建了本地缓存(一级缓存)，如下图所示：

大致的流程如下：

1. 第一次查询用户id信息，先去缓存中查询是否有，如果没有，从数据库中查询用户信息，得到用户信息后在将用户信息储存到一级缓存中。

2. 如果sqlSession去执行commit操作（插入、更新、删除），清空sqlSession中的一级缓存，保证缓存中始终保存的是最新的信息，避免脏读。

3. 第二次查询用户id信息，先去缓存中查询，如缓存中有，直接从缓存中获取。

注意：两次查询须在同一个sqlsession中完成，否则将不会走mybatis的一级缓存。在mybatis与spring进行整合开发时，事务控制在service中进行，重复调用两次servcie将不会走一级缓存，因为在第二次调用时session方法结束，SqlSession就关闭了。

Mybatis一级缓存配置

mybatis一级缓存的范围有SESSION和STATEMENT两种，默认是SESSION。

如果不想使用一级缓存，可以把一级缓存的范围指定为STATEMENT，这样每次执行完一个Mapper中的语句后都会将一级缓存清除。

如果需要更改一级缓存的范围，可以在Mybatis的配置文件中，在下通过localCacheScope指定。

<setting name="localCacheScope" value="STATEMENT"/>

4.1.3 二级缓存

MyBatis 一级缓存最大的共享范围就是一个SqlSession内部，那么如果多个 SqlSession 需要共享缓存，则需要开启二级缓存。

Mybatis二级缓存的实现

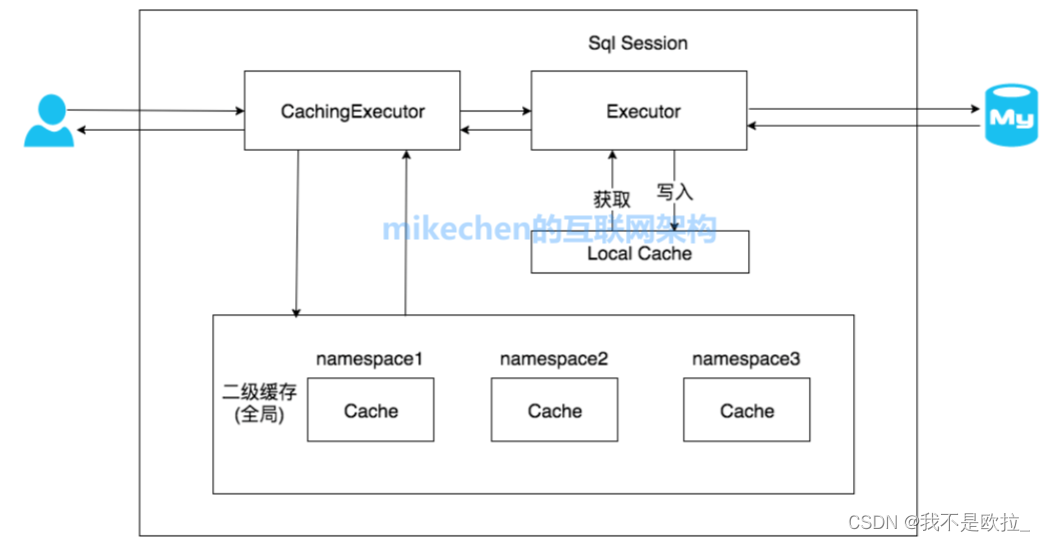

开启二级缓存后，会使用 CachingExecutor 装饰 Executor，进入一级缓存的查询流程前，先在 CachingExecutor 进行二级缓存的查询，具体的工作流程如下所示。

二级缓存开启后，同一个 namespace 下的所有操作语句，都影响着同一个 Cache，即二级缓存被多个 SqlSession 共享，是一个全局的变量。

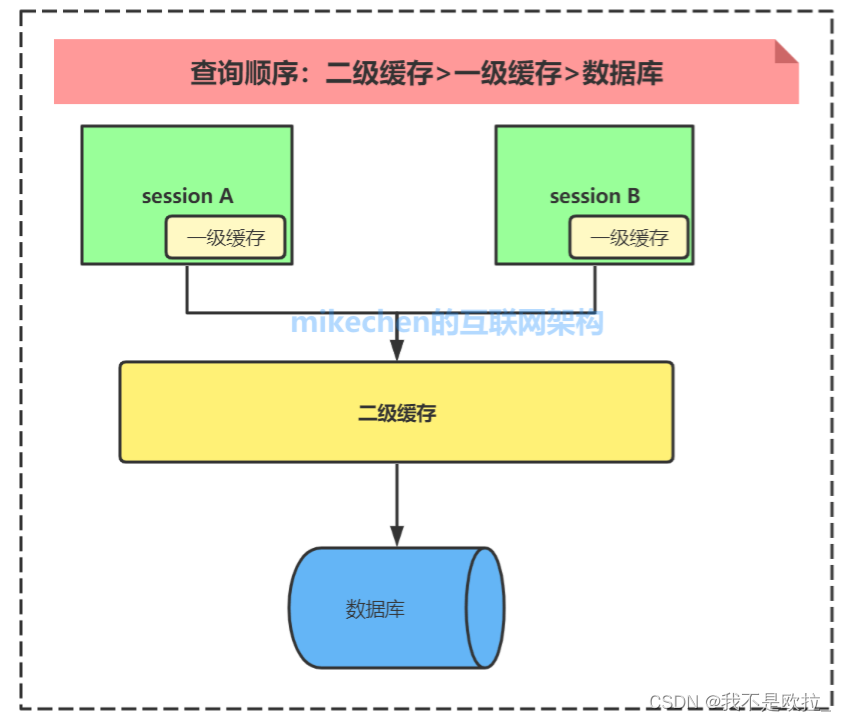

当开启缓存后，数据的查询执行的流程就是二级缓存 -> 一级缓存 -> 数据库。

MyBatis 是默认关闭二级缓存的，因为对于增删改操作频繁的话，那么二级缓存形同虚设，每次都会被清空缓存。

Mybatis二级缓存配置

方式一：在xml文件中配置<!--开启二级缓存-->
<setting name="cacheEnabled" value="true"/>方式二：在mapper接口上添加上
@CacheNamespace后面可以带参数指定加载自定义的缓存实现类（自定义的缓存，或者Redis缓存）
@CacheNamespace(implementation = RedisCache.class)// 开启二级缓存

4.1.4 Mybatis一级缓存与二级缓存的区别

1）一级缓存 Mybatis的一级缓存是指SQLSession，一级缓存的作用域是SQlSession, Myabits默认开启一级缓存。

在同一个SqlSession中，执行相同的SQL查询时；第一次会去查询数据库，并写在缓存中，第二次会直接从缓存中取。当执行SQL时候两次查询中间发生了增删改的操作，则SQLSession的缓存会被清空。

每次查询会先去缓存中找，如果找不到，再去数据库查询，然后把结果写到缓存中。 Mybatis的内部缓存使用一个HashMap，key为hashcode+statementId+sql语句。Value为查询出来的结果集映射成的java对象。 SqlSession执行insert、update、delete等操作commit后会清空该SQLSession缓存。

2） Mybatis二级缓存是默认不开启的，作用于一个Application，是Mapper级别的，多个SqlSession使用同一个Mapper的sql能够使用二级缓存。

4.2 反射工具

该模块对 Java 原生的反射进行了良好的封装，提供了更加简洁易用的 API ，方便上层使调用，并且对反射操作进行了一系列优化，例如缓存了类的元数据，提高了反射操作的性能。

4.3 类型转换

类型转换模块提供了两个主要功能，一个功能是别名机制，MyBatis 为了简化配置文件提供了别名机制。

另一个功能是实现 JDBC 类型与 Java 类型之间的转换，该功能在为 SQL 语句绑定实参以及映射查询结果集时都会涉及。

4.4 日志

提供详细的日志输出信息，并且能够集成多种日志框架，其日志模块的一个主要功能就是集成第三方日志框架。

4.5 资源加载

资源加载模块主要是对类加载器进行封装，确定类加载器的使用顺序，并提供了加载类文件以及其他资源文件的功能。

4.6 解析器

解析器模块主要提供两个功能，一个功能是对 XPath 进行封装，为 MyBatis 初始化时解析 mybatis-config.xml 配置文件以及映射配置文件提供支持。

另一个功能是为处理动态 SQL 语句中的占位符提供支持。

4.7 事务管理

持久层框架一般都会提供一套事务管理机制实现数据库的事务控制，MyBatis 对数据库中的事务进行了一层简单的抽象，提供了简单易用的事务接口和实现。

一般情况下，Java 项目都会集成 Spring，并由 Spring 框架管理事务。

4.8 Binding

在调用 SqlSession 相应方法执行数据库操作时，需要指定映射文件中定义的 SQL 节点，如果出现拼写错误，我们只能在运行时才能发现相应的异常。为了尽早发现这种错误，MyBatis 通过 Binding 模块将用户自定义的 Mapper 接口与映射配置文件关联起来，系统可以通过调用自定义 Mapper 接口中的方法执行相应的SQL 语句完成数据库操作，从而避免上述问题。

需要注意的是，开发人员无须编写自定义 Mapper 接口的实现，MyBatis 会自动为其创建动态代理对象。
