结构

十字链表存储有向图（网）的方式与邻接表有一些相同，都以图（网）中各顶点为首元节点建立多条链表，同时为了便于管理，还将所有链表的首元节点存储到同一数组（或链表）中。

其中，建立个各个链表中用于存储顶点的首元节点结构如图 1 所示：

十字链表中首元节点结构示意图

从图 1 可以看出，首元节点中有一个数据域和两个指针域（分别用 firstin 和 firstout 表示）：
firstin 指针用于连接以当前顶点为弧头的其他顶点构成的链表；
firstout 指针用于连接以当前顶点为弧尾的其他顶点构成的链表；
data 用于存储该顶点中的数据；
由此可以看出，十字链表实质上就是为每个顶点建立两个链表，分别存储以该顶点为弧头的所有顶点和以该顶点为弧尾的所有顶点。

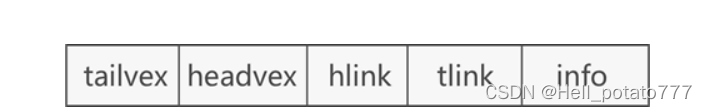

注意，存储图的十字链表中，各链表中首元节点与其他节点的结构并不相同，图 1 所示仅是十字链表中首元节点的结构，链表中其他普通节点的结构如图 2 所示：

十字链表中普通节点的结构示意图

从图 2 中可以看出，十字链表中普通节点的存储分为 5 部分内容，它们各自的作用是：
tailvex 用于存储以首元节点为弧尾的顶点位于数组中的位置下标；
headvex 用于存储以首元节点为弧头的顶点位于数组中的位置下标；
hlink 指针：用于链接下一个存储以首元节点为弧头的顶点的节点；
tlink 指针：用于链接下一个存储以首元节点为弧尾的顶点的节点；
info 指针：用于存储与该顶点相关的信息，例如量顶点之间的权值；

比如说，用十字链表存储图 3a) 中的有向图，存储状态如图 3b) 所示：

十字链表存储有向图示意图

拿图 3 中的顶点 V1 来说，通过构建好的十字链表得知，以该顶点为弧头的顶点只有存储在数组中第 3 位置的 V4（因此该顶点的入度为 1），而以该顶点为弧尾的顶点有两个，分别为存储数组第 1 位置的 V2 和第 2 位置的 V3（因此该顶点的出度为 2）。

对于图 3 各个链表中节点来说，由于表示的都是该顶点的出度或者入度，因此没有先后次序之分。

实现

package test;
public class OListDG {int vlen; // 顶点个数int elen; // 边个数VertexNode[] vertexNodeList; // 顶点数组EdgeNode edgeNode;/*** 构造函数* @param vexs* @param edges*/public OListDG(char[] vexs, char[][] edges) {vlen = vexs.length;elen = edges.length;// 初始化顶点,建立顶点表vertexNodeList = new VertexNode[vlen];for (int i = 0; i < vlen; i++) {vertexNodeList[i] = new VertexNode();vertexNodeList[i].vertex = vexs[i];vertexNodeList[i].firstIn = null;vertexNodeList[i].firstOut = null;}// 初始化边，利用头插法建立十字链表for (int i = 0; i < elen; i++) {EdgeNode edgeNode_1 = new EdgeNode();EdgeNode edgeNode_2 = new EdgeNode();int vi = getPosition(edges[i][0], vexs);int vj = getPosition(edges[i][1], vexs);edgeNode_1.tailvex = vi;edgeNode_1.headvex = vj;edgeNode_1.taillink = vertexNodeList[vi].firstOut;vertexNodeList[vi].firstOut = edgeNode_1;edgeNode_2.tailvex = vi;edgeNode_2.headvex = vj;edgeNode_2.headlink = vertexNodeList[vj].firstIn;vertexNodeList[vj].firstIn = edgeNode_2;}}/***  功能：顶点表结点结构*  参数：vertex --> 顶点域，存储顶点信息*       firstIn --> 入边表头指针，指向该顶点的入边表中第一个结点*       firstOut --> 出边表头指针，指向该顶点的出边表中第一个结点*/private class VertexNode {char vertex; EdgeNode firstIn;EdgeNode firstOut; }/***  功能：边表结点*  参数：tailvex --> 弧起点在顶点表的下标*        headvex --> 弧终点在顶点表的下标*        headlink --> 入边表指针域,指向终点相同的下一条边*        taillink --> 边表指针域，指向起点相同的下一条边*/private class EdgeNode {int tailvex;int headvex;EdgeNode headlink;EdgeNode taillink;}/***  功能：返回ch位置*/private int getPosition(char ch, char[] vexs) {for (int i = 0; i < vlen; i++)if (vexs[i] == ch)return i;return -1;}/***  功能：打印邻接表和逆邻接表*/public void print() {System.out.printf("AdjList:\n");for (int i = 0; i < vlen; i++) {System.out.print(vertexNodeList[i].vertex + "-->");if (vertexNodeList[i].firstOut != null) {EdgeNode mEdgeNode = new EdgeNode();mEdgeNode = vertexNodeList[i].firstOut;System.out.print(mEdgeNode.headvex);while (mEdgeNode.taillink != null) {mEdgeNode = mEdgeNode.taillink;System.out.print(mEdgeNode.headvex);}System.out.print("\n");} else {System.out.print("\n");}}System.out.print("----------\n");System.out.printf("InvAdjList:\n");for (int i = 0; i < vlen; i++) {System.out.print(vertexNodeList[i].vertex + "<--");if (vertexNodeList[i].firstIn != null) {EdgeNode mEdgeNode = new EdgeNode();mEdgeNode = vertexNodeList[i].firstIn;System.out.print(mEdgeNode.tailvex);while (mEdgeNode.headlink != null) {mEdgeNode = mEdgeNode.headlink;System.out.print(mEdgeNode.tailvex);}System.out.print("\n");} else {System.out.print("\n");}}}/*** 主函数*/public static void main(String args[]) {// 顶点数组char[] vexs = {'A', 'B', 'C', 'D'};// 边数组char[][] edges = new char[][] {{'A', 'B'}, {'A', 'C'}, {'A', 'D'}, {'B', 'D'}, {'C', 'D'}};OListDG listUDG = new OListDG(vexs, edges);listUDG.print();}
}
