这是一个使用arduino以及人体红外传感器实现的人体感应灯，详细细节如下：



1. 实验元件

• UNO 实验套装（arduino控制板、USB数据线、面包板、跳线）
• 人体红外传感器1个
• led灯1个
• 电阻（220欧，1个）

 2. 实现连接图

如图，这是测试实现前连接的实物图

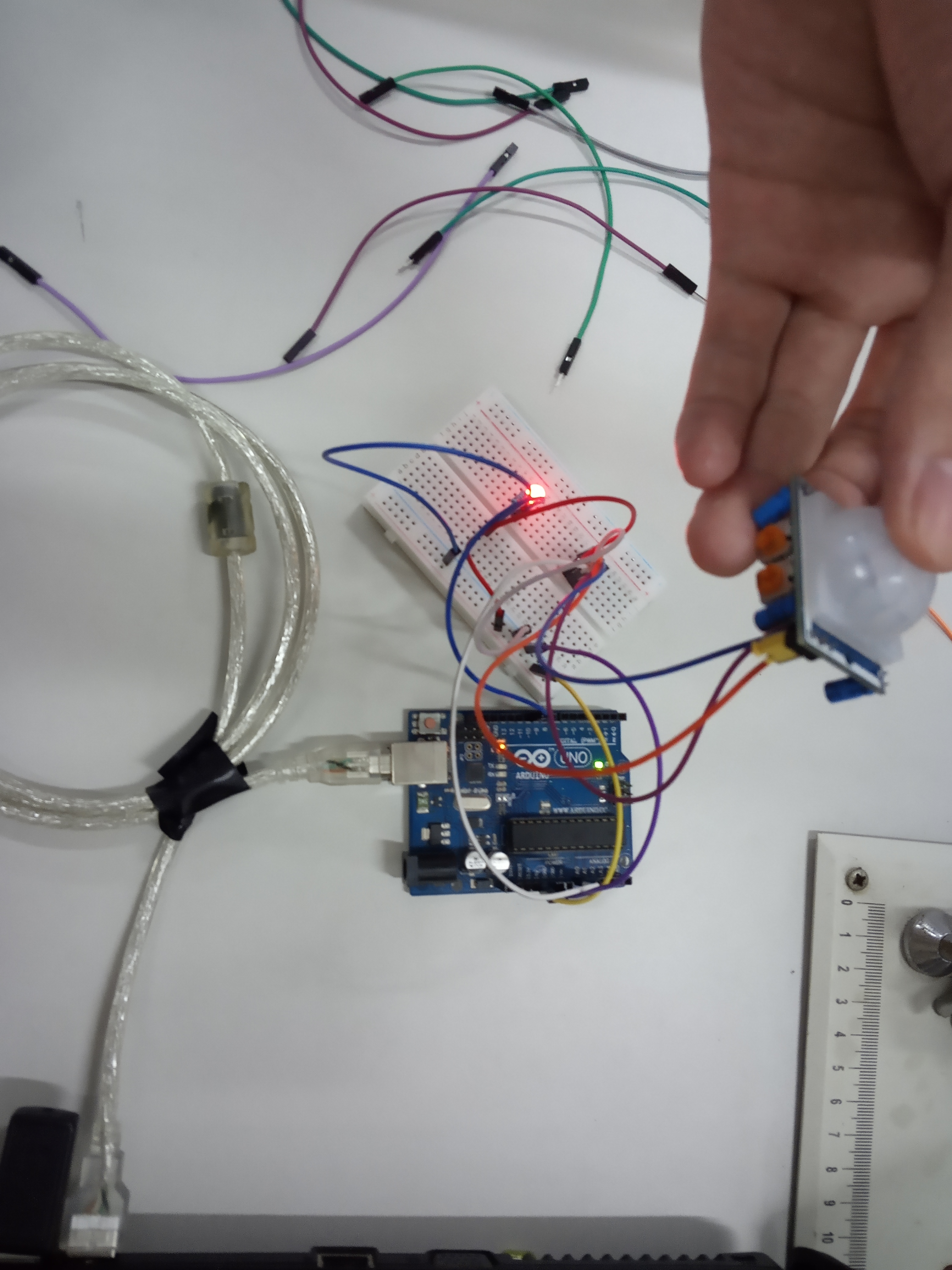

实现效果时的图如下：

3. 实现代码

在Arduino上编写代码，如下：

const int sensorPin = A0; //定义人体红外传感器的引脚
const int ledPin = 10;    //定义LED灯的引脚
int sensorValue = 0;      //声明传感器数据变量void setup()
{Serial.begin(9600);pinMode(ledPin, OUTPUT);digitalWrite(ledPin,LOW);  pinMode(sensorPin, INPUT);
}void loop()
{sensorValue = analogRead(sensorPin);   //读取传感器数据if(sensorValue > 300){                 //判断是否有人接近digitalWrite(ledPin,HIGH);         //点亮LED灯delay(30000);                      //延时30秒digitalWrite(ledPin,LOW);          //关闭LED灯}
}

将上述代码编译（点击左上角的有“√”的图案），编译成功后（如下图）即可上传到实验板上。

4. 实现结果

观察效果：手放置在传感器上，LED灯亮。

实验结果视频：基于Arduino实现的人体感应灯（人体红外传感器+LED灯）

5. 总结

这是一个比较简单的arduino实验，所用到的传感器只有一个，只要接线的时候细心认真一点便可，把程序代码上传到实验板上便能运行，希望对看官有所帮助，大家一起加油！
