dotnet OpenXML 文本删除线解析方法

article/2025/10/25 4:13:25

本文来告诉大家如何解析读取在 OpenXML 里面存放的文本删除线，本文使用 PowerPoint 作为例子来告诉大家如何读取然后在 WPF 应用里面显示

在开始之前，期望大家已了解如何在 dotnet 应用里面读取 PPT 文件，如果还不了解读取方法，请参阅 C# dotnet 使用 OpenXml 解析 PPT 文件

期望在阅读本文之前，先阅读 dotnet OpenXML 简单聊聊 PPT 文本解析

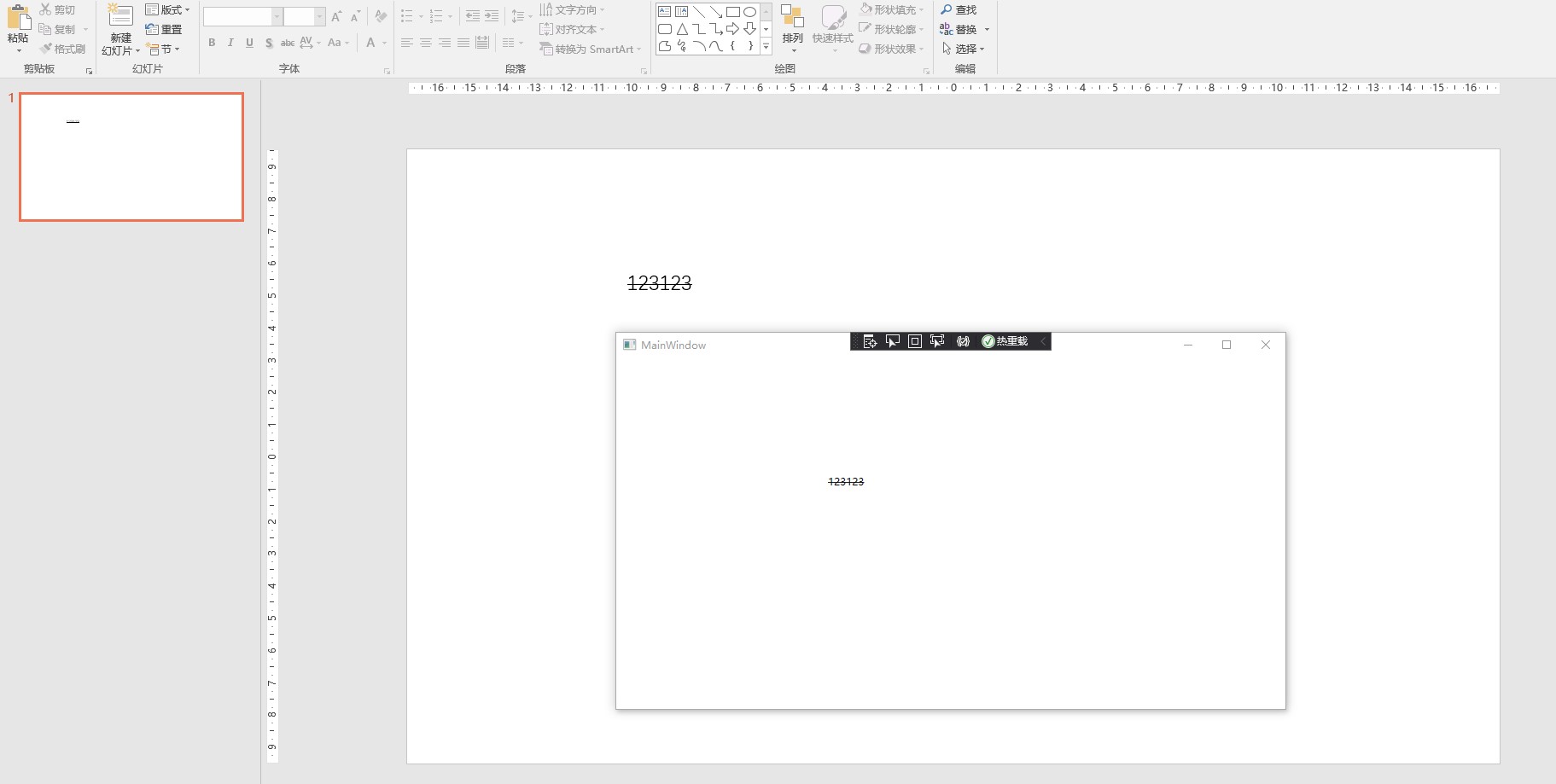

以下是本文效果

在 OpenXML 文档，将文本的删除线放在了文本的 Run 属性里面，大概内容如下

            <a:r><a:rPr lang="en-US" altLang="zh-CN" strike="sngStrike" dirty="0" smtClean="0" /><a:t>123123</a:t></a:r>

以上代码的 strike 表示的就是删除线的内容。和 WPF 的设计不同的是，在 WPF 里面，无论是下划线还是删除线等，都是属于文本装饰。但是在 PPT 里面，下划线是下划线，而删除线是删除线。同时下划线和删除线的样式也是特别多的

如删除线的 TextStrikeValues 的枚举，在 ECMA 376 的第 20.1.10.78 章可以了解到有单线条的删除线和双线条的删除线，在 OpenXML 里面的枚举如下

  /// <summary>/// Text Strike Type/// </summary>public enum TextStrikeValues{/// <summary>/// Text Strike Enum ( No Strike )./// <para>When the item is serialized out as xml, its value is "noStrike".</para>/// </summary>[EnumString("noStrike")]NoStrike,/// <summary>/// Text Strike Enum ( Single Strike )./// <para>When the item is serialized out as xml, its value is "sngStrike".</para>/// </summary>[EnumString("sngStrike")]SingleStrike,/// <summary>/// Text Strike Enum ( Double Strike )./// <para>When the item is serialized out as xml, its value is "dblStrike".</para>/// </summary>[EnumString("dblStrike")]DoubleStrike,}

下面开始在一个空 WPF 项目里面尝试去读取一个包含删除线文本的 PPT 文件，然后将文本在界面渲染

在开始之前，先读取 PPT 文件，代码如下

            var file = new FileInfo("Test.pptx");using var presentationDocument =DocumentFormat.OpenXml.Packaging.PresentationDocument.Open(file.FullName, false);

拿到第一个页面

            var slide = presentationDocument.PresentationPart.SlideParts.First().Slide;

接着获取文本元素的坐标

            var shape = slide.CommonSlideData.ShapeTree.GetFirstChild<Shape>();// 获取坐标var offset = shape.ShapeProperties.Transform2D.Offset;var x = new Emu(offset.X);var y = new Emu(offset.Y);

以上的 EMU 是通过 dotnetCampus.OpenXMLUnitConverter 开源仓库提供的，详细请看 Office Open XML 的测量单位

获取文本元素的文本内容，文本内容需要先读取段落，接着再获取文本属性和文本

            // 读取文本内容var textBody = shape.TextBody;// 读取段落var paragraph = textBody.GetFirstChild<Paragraph>();// 读取段落的文本var run = paragraph.GetFirstChild<Run>();// 读取删除线var strike = run.RunProperties.Strike;

转换为 WPF 的元素，代码如下

            // 创建元素var textBlock = new TextBlock(){TextDecorations = strike.Value == TextStrikeValues.NoStrike? new TextDecorationCollection():TextDecorations.Strikethrough,Text = run.Text.Text,Margin = new Thickness(){Left = x.ToPixel().Value,Top = y.ToPixel().Value,}};Canvas.Children.Add(textBlock);

以上代码的 Canvas 是放在 XAML 的控件，本文所有代码放在github 和 gitee 欢迎访问

可以通过如下方式获取本文的源代码，先创建一个空文件夹，接着使用命令行 cd 命令进入此空文件夹，在命令行里面输入以下代码，即可获取到本文的代码

git init
git remote add origin https://gitee.com/lindexi/lindexi_gd.git
git pull origin c7d8eb1b879f3e5ba418f8efba290081cd6263ae

以上使用的是 gitee 的源，如果 gitee 不能访问，请替换为 github 的源

git remote remove origin
git remote add origin https://github.com/lindexi/lindexi_gd.git

获取代码之后，进入 Pptx 文件夹

如果要支持双删除线，可以使用如下代码

            var textBlock = new TextBlock(){TextDecorations = strike.Value switch{TextStrikeValues.NoStrike => new TextDecorationCollection(),TextStrikeValues.SingleStrike => TextDecorations.Strikethrough,TextStrikeValues.DoubleStrike => new TextDecorationCollection(){new TextDecoration(TextDecorationLocation.Strikethrough,new Pen(Brushes.Black,1), -1, TextDecorationUnit.Pixel, TextDecorationUnit.Pixel),new TextDecoration(TextDecorationLocation.Strikethrough,new Pen(Brushes.Black,1), 1, TextDecorationUnit.Pixel, TextDecorationUnit.Pixel)},_ => throw new ArgumentException()},Text = run.Text.Text,Margin = new Thickness(){Left = x.ToPixel().Value,Top = y.ToPixel().Value,}};

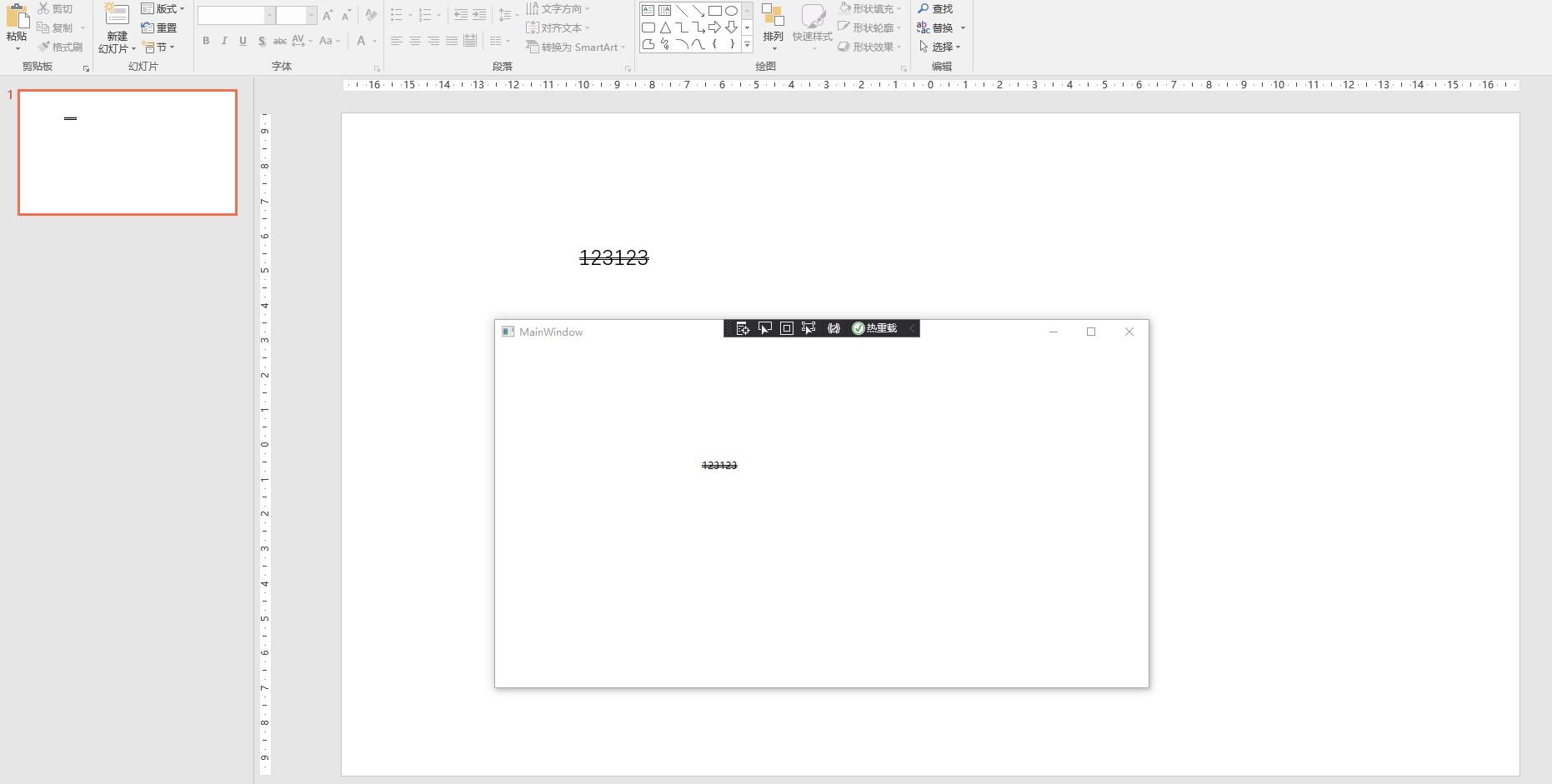

效果如下

更多请看 Office 使用 OpenXML SDK 解析文档博客目录
