使用ZRender类库画直线、圆弧、曲线以及点在线上的运动

article/2025/9/21 3:16:08

最近在学习Zrender类库，并利用Zrender 让点在直线、圆弧、曲线上运动。大概的写了一些.

Zrender是二维绘图引擎，它提供 Canvas、SVG、VML 等多种渲染方式。ZRender 也是 ECharts 的渲染器.

这里我运用的是Canvas画布去画的.想了解Zrender内的属性，请点击这个ZRender文档链接

若想了解如何画圆、直线等可以参考开始使用ZRender.有些内容是借鉴实现粒子网格动画.

话不多说直接上代码

css样式:

<style>#main {position: absolute;left: 0;top: 0;background: #000;z-index: -1;}
</style>

设置全局变量及配置项用到的变量

                    var x=300,y=300,r=200,t=0; //主要针对圆点绕圆弧运动var array=new Array();   //创建一个数组用于储存圆点的位置坐标var winH = window.innerHeight; //同步页面宽、高var winW = window.innerWidth;var opts = {background: '#000', //Canvas背景色 circleRadius: 3, //圆点半径 circleColor: 'rgb(0, 255, 0)', //圆点颜色 circleAmount: 1, //生成的圆点数量 speed: 1, //圆点速度};var tid; //setTimeout id，防抖处理var circledots = []; //用于存储partical对象var zr = zrender.init(main, { width: winW, height: winH });

画圆弧、直线、贝塞尔曲线:

                        var line=new Line({shape:{x1:300,y1:100,	x2:900,y2:100},style:{stroke: '#F00'}});zr.add(line);var line=new Line({shape:{x1:300,y1:500,	x2:900,y2:500},style:{stroke: '#F00'}});zr.add(line);var BC = new BezierCurve({shape: {x1: 300, //起始y1: 500, //坐标cpx1: 1200 / 2,cpy1: 500,//贝塞尔中心坐标cpx2: 1200 / 2,cpy2: 100,//贝塞尔中心坐标x2: 900, //终点y2: 100  //坐标},style: {stroke: 'green', //贝塞尔曲线显示 并赋予绿色lineWidth: 2}});zr.add(BC);var bc = new BezierCurve({shape: {x1: 300, //起始y1: 100, //坐标cpx1: 1200 / 2, cpy1: 100, //贝塞尔中心坐标cpx2: 1200 / 2,cpy2: 500, //贝塞尔中心坐标x2: 900, //终点y2: 500  //坐标},style: {stroke: 'green',lineWidth: 2}});zr.add(bc);var arcc = new Arc({shape: {cx: 300,cy: 300,r: 200,startAngle:4.8,endAngle:1.5,clockwise:false},style: {fill: 'none',stroke:    '#F00',lineWidth:2}});zr.add(arcc);var arci = new Arc({shape: {cx: 900,cy: 300,r: 200,startAngle:1.6,endAngle:4.7,clockwise:false},style: {fill: 'none',stroke: '#F00',lineWidth:2}});zr.add(arci);

所有函数:

                            function arc() { //圆弧运动公式		var tr = t*Math.PI/360;var tx = x-Math.cos(tr)*r;var ty = y+Math.sin(tr)*r;this.x=tx;this.y=ty;array[0]=this.x;array[1]=this.y;t+=1;return array;}function straightline(){ //直线运动if(this.y==500||this.y==100){if(this.y==500){this.x=this.x+1;this.y=500;}else{this.x=this.x-1;this.y=100;}if(this.x==900){this.y=this.y-1;}else if(this.x==300){this.y=this.y-1;}}array[0]=this.x;array[1]=this.y;return array;}var init = function () { //初始化圆点对象for (let i = 0; i < opts.circleAmount; i++) {let p = new Circledot();circledots.push(p); //将实例化的对象添加到圆点类zr.add(p.element); //将圆点显示在画布上}};	function loop() { for (let i = 0; i < circledots.length; i++) {let p = circledots[i];p.updatePosition();}window.requestAnimationFrame(loop);//有了这句话，就形成了递归调用，设置应为这个函数多用在持续的动画中};init();loop();});

创建类和方法:

                        class Circledot {  //圆点类constructor() { //构造方法 new一个实例 就会运行构造方法//圆点坐标初始化this.x = winW * Math.random();this.y = winH * Math.random();this.color = opts.circleColor; this.radius = opts.circleRadius + Math.random();//画圆点 this.只能在本类下使用this.element = new Circle({shape: {cx: this.x,cy: this.y,r: this.radius,},style: {fill: this.color,}});};updatePosition() { //修改圆点的坐标位置if(array[1]==100||array[1]==500){straightline();}else if(array[0]==300){t=0;x=array[0];arc();}else if(array[0]==900&&array[1]==499){x=array[0];arc();}else{arc();}this.x=array[0];this.y=array[1];this.element.shape.cx = this.x; //将修改的x抽坐标赋予圆点this.element.shape.cy = this.y; //将修改的y抽坐标赋予圆点this.element.dirty();	};}

所有代码:

    <!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd"><html xmlns="http://www.w3.org/1999/xhtml"><head><meta http-equiv="Content-Type" content="text/html; charset=utf-8" /><title>点按固定轨迹运动</title><script src="Scripts/esl.js" ></script><style>#main {position: absolute;left: 0;top: 0;background: #000;z-index: -1;}</style></head><body><canvas id="main"></canvas>  <!-- 画布 内含有坐标系 --><script>require.config({packages: [{name: 'zrender',location: 'Scripts/src', <!-- 引入zrender类库 -->main: 'zrender',},],});require(['zrender','zrender/graphic/shape/Circle','zrender/graphic/shape/Line',   <!-- 引入zrender类库里的函数 -->'zrender/graphic/shape/BezierCurve','zrender/graphic/shape/Arc'],function (zrender, Circle, Line, BezierCurve, Arc) { //-----全局var-----{var x=300,y=300,r=200,t=0; //主要针对圆点绕圆弧运动var array=new Array();   //创建一个数组用于储存圆点的位置坐标var winH = window.innerHeight; //同步页面宽、高var winW = window.innerWidth;var opts = {background: '#000', //Canvas背景色 circleRadius: 3, //圆点半径 circleColor: 'rgb(0, 255, 0)', //圆点颜色 circleAmount: 1, //生成的圆点数量 speed: 1, //圆点速度};var tid; //setTimeout id，防抖处理var circledots = []; //用于存储partical对象var zr = zrender.init(main, { width: winW, height: winH });zr.dom.style.backgroundColor = opts.background;window.addEventListener('resize', function () { //监听器 300ms触发一次clearTimeout(tid);var tid = setTimeout(function () {winW = zr.dom.width = window.innerWidth;winH = zr.dom.height = window.innerHeight;zr.refresh();}, 300); //这里设置了300ms的防抖间隔}, false);var line=new Line({shape:{x1:300,y1:100,	x2:900,y2:100},style:{stroke: '#F00'}});zr.add(line);var line=new Line({shape:{x1:300,y1:500,	x2:900,y2:500},style:{stroke: '#F00'}});zr.add(line);var BC = new BezierCurve({shape: {x1: 300, //起始y1: 500, //坐标cpx1: 1200 / 2,cpy1: 500,//贝塞尔中心坐标cpx2: 1200 / 2,cpy2: 100,//贝塞尔中心坐标x2: 900, //终点y2: 100  //坐标},style: {stroke: 'green', //贝塞尔曲线显示 并赋予绿色lineWidth: 2}});zr.add(BC);var bc = new BezierCurve({shape: {x1: 300, //起始y1: 100, //坐标cpx1: 1200 / 2, cpy1: 100, //贝塞尔中心坐标cpx2: 1200 / 2,cpy2: 500, //贝塞尔中心坐标x2: 900, //终点y2: 500  //坐标},style: {stroke: 'green',lineWidth: 2}});zr.add(bc);var arcc = new Arc({shape: {cx: 300,cy: 300,r: 200,startAngle:4.8,endAngle:1.5,clockwise:false},style: {fill: 'none',stroke: '#F00',lineWidth:2}});zr.add(arcc);var arci = new Arc({shape: {cx: 900,cy: 300,r: 200,startAngle:1.6,endAngle:4.7,clockwise:false},style: {fill: 'none',stroke: '#F00',lineWidth:2}});zr.add(arci);class Circledot {  //圆点类constructor() { //构造方法 new一个实例 就会运行构造方法//圆点坐标初始化this.x = winW * Math.random();this.y = winH * Math.random();this.color = opts.circleColor; this.radius = opts.circleRadius + Math.random();//画圆点 this.只能在本类下使用this.element = new Circle({shape: {cx: this.x,cy: this.y,r: this.radius,},style: {fill: this.color,}});};updatePosition() { //修改圆点的坐标位置if(array[1]==100||array[1]==500){straightline();}else if(array[0]==300){t=0;x=array[0];arc();}else if(array[0]==900&&array[1]==499){x=array[0];arc();}else{arc();}this.x=array[0];this.y=array[1];this.element.shape.cx = this.x; //将修改的x抽坐标赋予圆点this.element.shape.cy = this.y; //将修改的y抽坐标赋予圆点this.element.dirty();	};}function arc() { //圆弧运动公式var tr = t*Math.PI/360;//window.alert("tr:"+tr);var tx = x-Math.cos(tr)*r;//alert("tx:"+tx);var ty = y+Math.sin(tr)*r;//window.alert("tx:"+tx);//window.alert("ty:"+ty);this.x=tx;this.y=ty;array[0]=this.x;array[1]=this.y;t+=1;return array;}function straightline(){ //直线运动if(this.y==500||this.y==100){if(this.y==500){this.x=this.x+1;this.y=500;}else{this.x=this.x-1;this.y=100;}if(this.x==900){this.y=this.y-1;}else if(this.x==300){this.y=this.y-1;}}array[0]=this.x;array[1]=this.y;return array;}var init = function () { //初始化圆点对象for (let i = 0; i < opts.circleAmount; i++) {let p = new Circledot();circledots.push(p); //将实例化的对象添加到圆点类zr.add(p.element); //将圆点显示在画布上}};	function loop() { for (let i = 0; i < circledots.length; i++) {let p = circledots[i];p.updatePosition();}window.requestAnimationFrame(loop);//有了这句话，就形成了递归调用，设置应为这个函数多用在持续的动画中};init();loop();});</script></body></html>

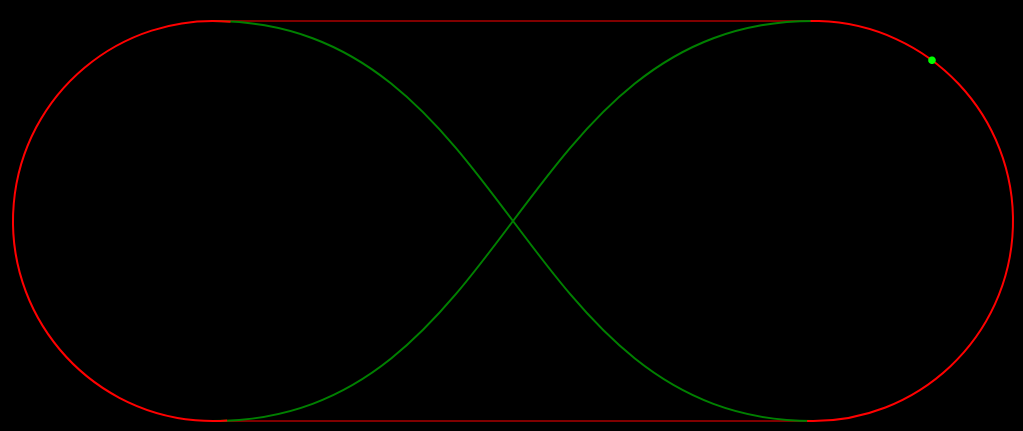

结果如图所示:

图一:

图二:
