4.5.1并行输入串行输出模块的应用场合

与串行输入并行输出模块相反，当需要将并行信号转换为串行信号输出时，可以使用并行输入串行输出模块。

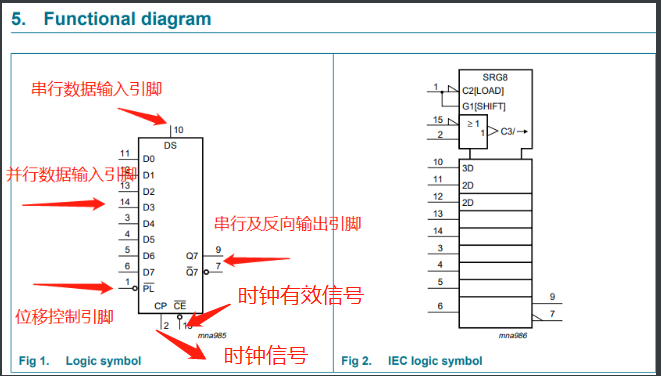

4.5.2并行输入串行输出模块的应用基础

• 当并行负载(PL)输入为LOW时，从D0到D7输入的并行数据将异步加载到寄存器中。
• 当PL为HIGH时，数据在DS输入处串行进入寄存器，并在每次正向时钟过渡时向右移一个位置(Q0→Q1→Q2，等等)。
• 该特性允许通过将Q7输出连接到后续阶段的DS输入进行并行到串行转换器扩展

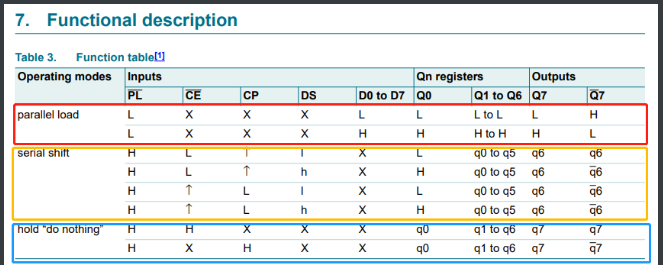

真值表

所示是74HCl65的真值表，可以看到，当移位控制引脚PL为低电平时，从P0到P7口输入的并行数据将被异步地读取进寄存器内；而当PL为高电平时，数据将从SER输入端串行进入寄存器，在每个时钟脉冲的上升沿向右移动一位。

1. 第一个红框是并行加载数据的，只要PL为低电平即可；
2. 第二个橙框是串行移位，PL为高电平，CE(时钟使能输入(低电平有效)）为低电平，数据在DS输入处串行进入寄存器，Q0~Q6在CP(时钟输入(低到高边触发))每来一个上升沿时依次往Q7移位；
3. 第三个蓝框是保持当前状态输出。

74hc156的应用电路

74hc165的使用

3.74HC165的使用
51单片机对74HC165的操作可以按照如下步骤进行：
(1)在74HC165的PL引脚上产生一个上升沿。

(2)设置51单片机的串口模块工作在工作方式0，并且允许接收数据。

(3)查询51单片机的串口接收标志位RI，如果RI为1，则表明已经从74HC165中接收到了8位数据。

(4)清除RI标志位，准备下一组数据接收。
