【OptiX】第0个示例 OptixHello 学习Optix的工程配置以及基本框架

首先需要查看本博客的这篇文章：【Optix】Optix介绍与示例编译把该安装的工程都安装好。可以按照本文所说的顺序创建和理解代码，也可以在本文末尾下载到已经配置好的代码。建议首先在本文末尾处下载代码，编译通过，这样配合文件看心情会舒畅一些。再一步一步的建内心也不慌乱。

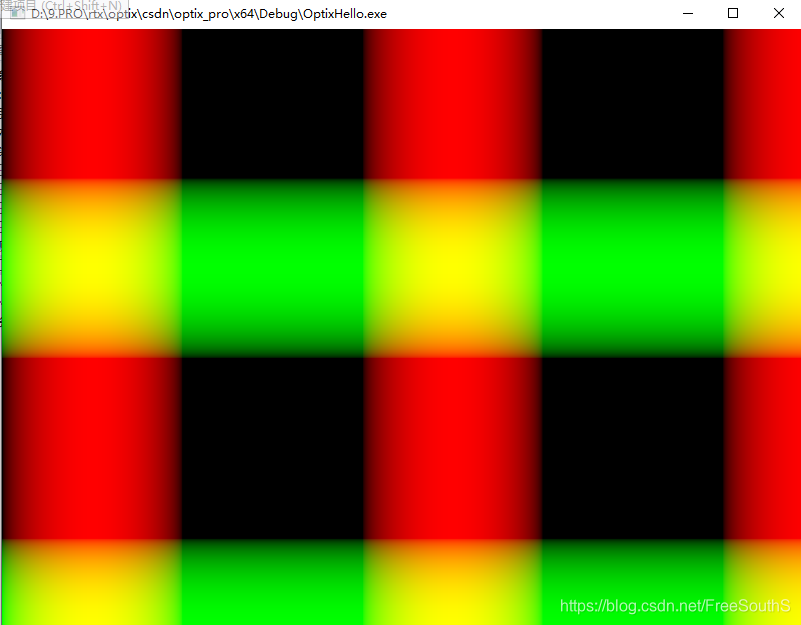

首先来看本文的输出效果。

【建工程】

打开VS2015，新建工程取名为OptiXHello，按照编程习惯，路径中不要有中文。尽量也不要有空格。

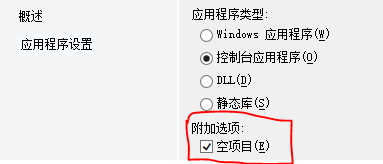

选择Win32控制台应用程序，应用程序设置中选空项目

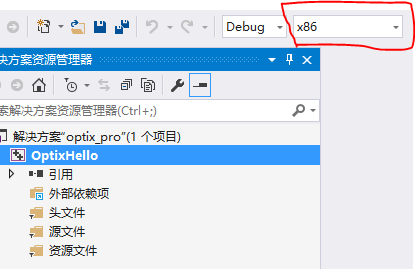

默认情况下是X86程序，注意这里很多配置都有选择X86还是X64，是DEBUG还是RELEASE，这里拿X64来示例。首先把当前编译环境修改为X64：

其次我们要新建一个main.cpp的源文件：并编写以下代码：

#include <iostream>int main()
{std::cout << "Hello World" << std::endl;return 0;
}

确保可以正常运行后，配置工程环境，选菜单->项目->属性，在配置->VC++目录中，右侧的包含目录中新增CUDA和OPTIX的包含目录：注意当前配置是DEBUG平台是X64。

C:\ProgramData\NVIDIA Corporation\OptiX SDK 6.0.0\include;C:\Program Files\NVIDIA GPU Computing Toolkit\CUDA\v10.1\include;D:\9.PRO\rtx\optix\OptiX SDK 6.0.0\SDK\support\freeglut\include;$(ProjectDir)

为什么要加$(ProjectDir)呢，是因为后面我们要把glew进行编译，而glew.c的包含使用的是#include <gl/glew.h>，使用的是<>而不是""，若是#include "gl/glew.h"则会在当前工程目录下寻找，而使用<>只会在上面配置的目录中寻找。$(ProjectDir)就是当前目录，意思是把当前目录加入到包含目录当中。

在链接器->输入->附加依赖项中新增如下依赖：

C:\ProgramData\NVIDIA Corporation\OptiX SDK 6.0.0\lib64\optix.6.0.0.lib;C:\ProgramData\NVIDIA Corporation\OptiX SDK 6.0.0\SDK\support\freeglut\win64\Release\freeglut.lib;C:\Program Files\NVIDIA GPU Computing Toolkit\CUDA\v10.1\lib\x64\nvrtc.lib;

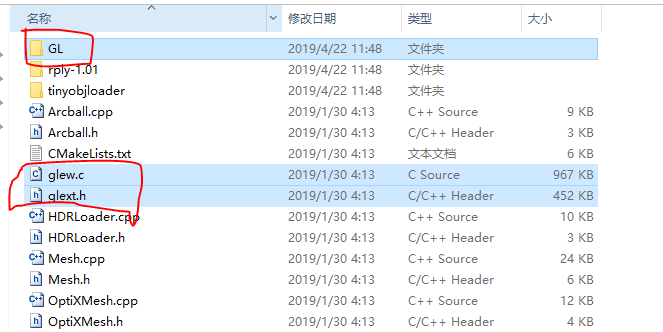

因为代码中用到了glew，需要将glew拷贝到工程中，glew在SDK中的位置是：

C:\ProgramData\NVIDIA Corporation\OptiX SDK 6.0.0\SDK\sutil

涉及文件

将其拷贝到与main.cpp同等目录下。将其加入到工程文件中，.h与.c文件都加入。

因为编译glew需要预定义一些宏，项目->属性->C/C++->预处理器定义：

_DEBUG;_CONSOLE;WIN32;GLEW_BUILD;GLUT_FOUND;GLUT_NO_LIB_PRAGMA;

【写主机端代码】

因为OptiX涉及到GPU端CUDA等操作，各种初始化操作等依赖较多，因此容易抛出异常，在main中首先将结构修改为try catch结构：

int main(int argc, char* argv[])
{try{}catch (const std::exception& e){std::cerr << "OptiX Error: '" << e.what() << "'\n";exit(1);}return 0;
}

本节的代码我们要使用OptiX渲染输出一个缓存，然后使用glut来展示这个缓存。因此这个输出缓存就是二者之间沟通的桥梁。而OptiX要输出这个简单的缓存首先要弄清楚一些概念：

Context（上下文）

OptiX使用上下文来管理整个渲染场景，比如发射光线的种类，缓存的关联，场景的关联，以及光线生成shader的关联等等。可以理想Context是连接一切的基础，是一切的操作场所。通过Context可以获取程序中所有的配置也可以进行所有的配置。后面逐步介绍。首先申请全局变量Context:

#include <optix.h>
#include <optixu/optixpp_namespace.h>//申请场景上下文
optix::Context context;

Buffer（缓存）

缓存用来存放纹理、顶点以及其它任何的数值。此时我们创建一个缓存，用来输出OptiX渲染结果输送到glut当中。

//确定场景的长宽
int width = 800, height = 600;
//申请场景上下文
optix::Context context;
optix::Buffer output_buffer;

我们还定义了width和height用来确定场景的长和宽。

【光线产生模块（RayGenerationProgram）】

有了上下文和buffer之后，我们要开始介绍入口shader。在Optix中叫做RayGenerationProgram（光线产生模块），由该模块来产生光线并确定光线与场景相交的结果。这个模块是一个shader针对要渲染的结果的width和height每个像素产生一个调用，使用一个变量叫做rtLaunchIndex的来记录是哪个像素，也即rtLaunchIndex是个二维的整型内置变量，除了计算包围盒模块（BoundingBoxProgram）外，存在于整个渲染过程当中。也就是都可以访问到该变量。

光线产生模块使用shader定义，语法是C++的语法，语法简单，只是有一些内置变量和流程需要熟悉。随着本博客不断深入的介绍，用户会对每个内置变量和函数以及流程有着深切的认识。

我们边做边来解释，首先像新建main.cpp一样新建项，只是名字叫做draw_color.cu，内容如下：

#include <optix.h>
#include <optixu/optixu_math_namespace.h>using namespace optix;rtDeclareVariable(uint2, launch_index, rtLaunchIndex, );
rtBuffer<float4, 2> result_buffer;rtDeclareVariable(float3, draw_color, , );RT_PROGRAM void draw_solid_color()
{//rtPrintf("-%f-%f-%f", draw_color.x, draw_color.y, draw_color.z);//result_buffer[launch_index] = make_float4(draw_color, 0.f);float2 degree = make_float2(launch_index)*3.14/180.0f;result_buffer[launch_index] = make_float4(sin(degree.x), cos(degree.y), 0.0, 0.f);
}

在工程中要想把cu文件识别为C++文件，则需要一个设置，菜单->工具->选项->文本编辑器->文件扩展名，扩展名输入cu，编辑器选择Microsoft Visual C++。点击确定即可。

下面对draw_color.cu中的每句话做出解释：

包含文件就不说了，下面解释rtDeclareVariable(a, b, c, d)，其共有四个参数，第一个参数是数据类型，第二个参数是变量名，第三个参数叫做名字空间，一来是为了防止重名，二来是为了说明该变量是在该阶段使用，第四参数是注释，使用字符串，可以随便写。

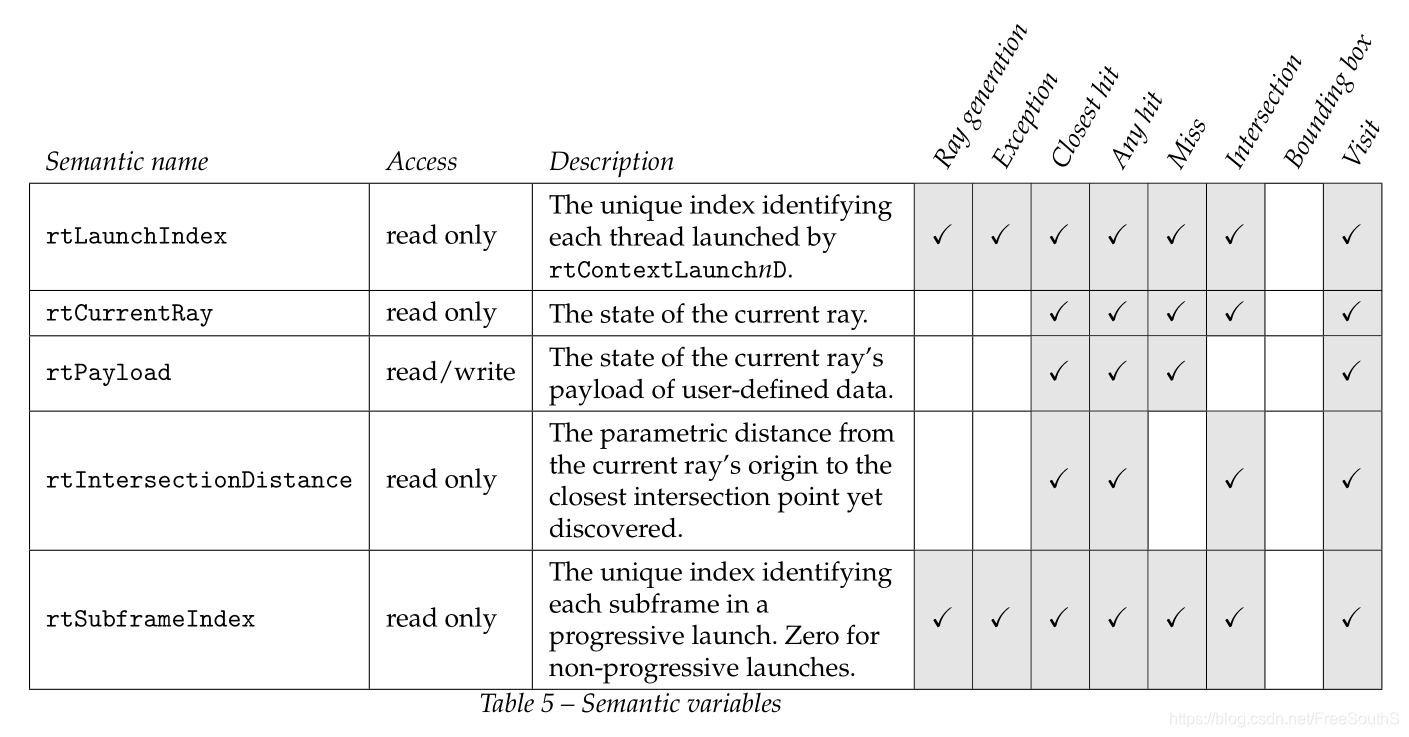

那么着重来说一下第三个参数：名字空间。OptiX目前共有5个名字空间，如下：

该图在随安装包的文档《Programming Guide》的第43页。这五个名字空间分别在不同的渲染阶段起作用代表不同的含义。就rtLaunchIndex来说比较特殊，在shader中只有对该变量读取的权限，rtDeclareVariable相当于定义了一个引用实例而已。其是二维的存放的是像素的行列编号，该编号也用于定位缓存中的位置。

rtBuffer<float4, 2> result_buffer 该行在shader中申明了一个buffer，也就是在GPU侧申请了一个buffer。且该buffer是float4类型，有二维。其实这个buffer就是输出buffer，需要向CPU端进行传递。在CPU端使用语句：rtContextDeclareVariable( context, "result_buffer", &output_buffer) 语句或者context["result_buffer"]->set( output_buffer);与CPU端的buffer进行相连。

rtDeclareVariable(float3, draw_color, , ); 就是申请了一个CPU与GPU端共同的变量draw_color，该变量只读，不可改变。若要改变可以创建一个临时变量拷贝后改变。这种申请的变量是全局变量，所有的shader的阶段都可读取。

RT_PROGRAM void draw_solid_color()
{result_buffer[launch_index] = make_float4(draw_color, 0.f);
}

每个光线发生模块需要有一个启动函数，在主机端使用

    Program ray_gen_program = context->createProgramFromPTXString( ptx, "draw_solid_color" );context->setRayGenerationProgram( 0, ray_gen_program );

来进行设置。该函数就是启动函数，该启动函数里只有一句话就是把输出buffer里对应像素位置设置成draw_color的值。整个光线跟踪流程就结束了。可以看到没有光线，其实即便有光线也是为了输出结果到result_buffer中，后面我们会逐渐的介绍各种shader，最终的计算都是为了填允result_buffer。因此这是一个大的框架。

【构建context和buffer】

有了上面的光线发生模块的shader，我们来初始化context和输出buffer：

        context = optix::Context::create();context->setRayTypeCount(1);//只有1种光线context->setEntryPointCount(1);//只有1个光线发生相机//申请Bufferoutput_buffer = context->createBuffer(RT_BUFFER_OUTPUT, RT_FORMAT_FLOAT4, width, height);context["result_buffer"]->set(output_buffer);//对shader进行编译，并取出编译结果const char* ptx = getPtxString("draw_color.cu");//从ptx字串中标识 "draw_solid_color"入口函数，并创建并返回光线发生器模块optix::Program ray_gen_program = context->createProgramFromPTXString(ptx, "draw_solid_color");//在setEntryPointCount设置只有一个入口，即指于此context->setRayGenerationProgram(0, ray_gen_program);//设置shader中变量draw_colorcontext["draw_color"]->setFloat(1.0f, 0.0f, 1.0f);  context->setPrintEnabled(true);context->setPrintBufferSize(4096);//内部检查有效性context->validate();//开启第0个入口context->launch(0, width, height);

上面的代码完成了申请context与设置光线种类，比如有时候一个入口会发两种光线，一种用于渲染，一种专门用于计算阴影等。申请buffer的语句是使用context的createBuffer参数，可以看出这里申请的是一个output buffer，用于GPU向CPU侧输出的。可以通过‘|’符号设置如下标识：

typedef enum
{RT_BUFFER_INPUT                = 0x1,                               /*!< Input buffer for the GPU          */RT_BUFFER_OUTPUT               = 0x2,                               /*!< Output buffer for the GPU         */RT_BUFFER_INPUT_OUTPUT         = RT_BUFFER_INPUT | RT_BUFFER_OUTPUT,/*!< Ouput/Input buffer for the GPU    */RT_BUFFER_PROGRESSIVE_STREAM   = 0x10,                              /*!< Progressive stream buffer         */
} RTbuffertype;/*! Buffer flags */
typedef enum
{RT_BUFFER_GPU_LOCAL            = 0x4,  /*!< An @ref RT_BUFFER_INPUT_OUTPUT has separate copies on each device that are not synchronized                               */RT_BUFFER_COPY_ON_DIRTY        = 0x8,  /*!< A CUDA Interop buffer will only be synchronized across devices when dirtied by @ref rtBufferMap or @ref rtBufferMarkDirty */RT_BUFFER_DISCARD_HOST_MEMORY  = 0x20, /*!< An @ref RT_BUFFER_INPUT for which a synchronize is forced on unmapping from host and the host memory is freed */RT_BUFFER_LAYERED              = 0x200000, /*!< Depth specifies the number of layers, not the depth of a 3D array */RT_BUFFER_CUBEMAP              = 0x400000, /*!< Enables creation of cubemaps. If this flag is set, Width must be equal to Height, and Depth must be six. If the @ref RT_BUFFER_LAYERED flag is also set, then Depth must be a multiple of six */
} RTbufferflag;

可以看到这些宏以及注释都能看到其中的含义。

在shade中的变量可以通过

context["result_buffer"]->set(output_buffer);

或

context["draw_color"]->setFloat(1.0f, 0.0f, 1.0f);

的语句进行设置。当执行context->launch时，则整个shader就会启动。这里要特别说明一下

        context->setPrintEnabled(true);context->setPrintBufferSize(4096);

这里是允许shade端出打印，配合shade中的tfPrintf来使用，语法和C语言的printf是一样的。当上面两句设置时，shade中的打印才会输出。注意由于是并行，shade中的打印输出的前后顺序是不确定的。类似于多线程。

【展示buffer】

当我们完成了对OptiX的主要设置与渲染之后，就剩下将输出缓存output_buffer展示在OPENGL当中了，关于OPENGL我们使用freeglut来简化操作，freeglut初始化了一个小窗口，并且在上面贴一张纹理，这里无特别奇特之处，但是尤其把output_buffer中的内容输入到gl中的texture2d当中需要特别说明一下。

首先要注意颜色空间，有些从[0, 255]代表黑白，有些从[0,1]代表黑白。本例我们有浮点数，一旦有浮点数就可以认为不是整数，认为是[0, 1]代表黑白。这在opengl中是sRGB颜色空间，因此需要使用下面的语句启用sRGB颜色空间：

    //假如是浮点数，则证明在SRGB颜色空间，也即每个颜色[0,1]，与之对应的是[0, 255]GLboolean use_SRGB = GL_FALSE;glGetBooleanv(GL_FRAMEBUFFER_SRGB_CAPABLE_EXT, &use_SRGB);if (use_SRGB)glEnable(GL_FRAMEBUFFER_SRGB_EXT);

其次将OptiX buffer中的内容传递到主机端（CPU）有个简便的方法

    GLvoid* imageData = 0;imageData = output_buffer->map(0, RT_BUFFER_MAP_READ);

使用map方法则代表将buffer中的内容传送到了imageData当中。而从主机端将内容传送到服务端则可以使用unmap，可以先把数据拷贝到buffer中再unmap，拷贝是使用 memcpy( vertex_buffer->map(), tet.vertices, sizeof( tet.vertices ) );类似即可。

当执行完map后，数据就到了imageData当中，因为是float类型的RGBA，用户可以自己打印查看数据是否正确。

【代码下载】

链接：https://pan.baidu.com/s/1LpFdVgvCtk1f7WMhdp35Lg
提取码：6vod
下载解压后使用VS2015打开工程，并确保把工程调整至Debug和X64平台再编译运行：
