CRC校验 - 基于FPGA的实现

0 背景

CRC即循环冗余校验：常用于数据通信领域中，通常由发送端添加校验码于单帧数据的尾部，并由接受方进行提取和校验该帧数据传输是否正确。

循环冗余检查（CRC）是一种数据传输检错功能，对数据进行多项式计算，并将得到的结果附在帧的后面，接收设备也执行类似的算法，以保证数据传输的正确性和完整性。

1 FPGA硬件实现CRC校验

CRC计算采用模2除法，本质是对应比特位的异或运算。计算原理我仔细推究，通常硬件实现方式分为2种：

1- 串行计算，并输出CRC校验码。好处：顺序计算，便于理解和编程实现，且节省资源；缺点：不如并行计算速率快；

2- 并行计算，并输出CRC校验码。优缺点与串行计算相反；

2 FPGA实现CRC校验代码生成工具

开源工具已有基于FPGA的CRC校验代码生成工具（轮子已造好）链接地址：https://www.easics.com/crctool/

CRC校验代码在线计算工具。链接地址：https://www.easics.com/crctool/

3 举例：CRC-8 MAXIM --- X^8 + X^5 + X^4 + 1

该校验模型参数配置信息及FPGA代码实现如下：采用并行计算方式

`timescale 1ns/1ps//参数模型：CRC-8 MAXIM    --- X^8 + X^5 + X^4 + 1输入位宽：8bit初始值：0x00结果异或值：0x00CRC在线计算网址：http://www.ip33.com/crc.html***该参数模型：输入数据按高低位反转***该参数模型：输出数据按高低位反转//module crc8_test (input     wire              I_clk                 , //input     wire              I_reset               , //input     wire              i_din_valid           , //输入数据有效input     wire    [7:0]    i_din                 , //输入数据output    wire              o_dout_valid          , //输出CRC值有效output    wire    [7:0]    o_dout                  //输出CRC      );reg [7:0] r_dout;wire [7:0] d;wire [7:0] c;case1
输入数据按位不反转
// assign d = i_din;default case

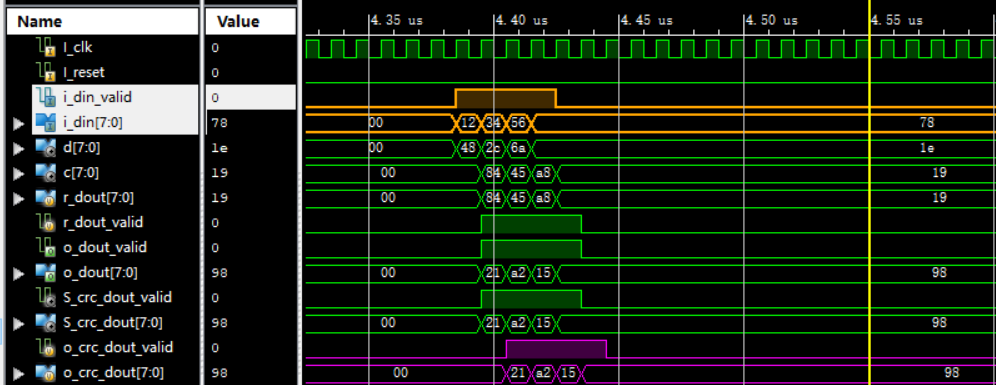

输入数据按位反转 assign d = {i_din[0],i_din[1],i_din[2],i_din[3],i_din[4],i_din[5],i_din[6],i_din[7]}; assign c = r_dout;always @(posedge I_clk) beginif (I_reset) r_dout <= 8'h00; //初始值else if (i_din_valid) begin //计算逻辑r_dout[0] <= d[6] ^ d[4] ^ d[3] ^ d[0] ^ c[0] ^ c[3] ^ c[4] ^ c[6];r_dout[1] <= d[7] ^ d[5] ^ d[4] ^ d[1] ^ c[1] ^ c[4] ^ c[5] ^ c[7];r_dout[2] <= d[6] ^ d[5] ^ d[2] ^ c[2] ^ c[5] ^ c[6];r_dout[3] <= d[7] ^ d[6] ^ d[3] ^ c[3] ^ c[6] ^ c[7];r_dout[4] <= d[7] ^ d[6] ^ d[3] ^ d[0] ^ c[0] ^ c[3] ^ c[6] ^ c[7];r_dout[5] <= d[7] ^ d[6] ^ d[3] ^ d[1] ^ d[0] ^ c[0] ^ c[1] ^ c[3] ^ c[6] ^ c[7];r_dout[6] <= d[7] ^ d[4] ^ d[2] ^ d[1] ^ c[1] ^ c[2] ^ c[4] ^ c[7];r_dout[7] <= d[5] ^ d[3] ^ d[2] ^ c[2] ^ c[3] ^ c[5];endend reg r_dout_valid = 0;always @(posedge I_clk) //输入数据在一个时钟内完成CRC计算，下一个时钟输出beginr_dout_valid <= i_din_valid;endassign o_dout_valid = r_dout_valid;default case 输出数据按位反转 assign o_dout = {r_dout[0],r_dout[1],r_dout[2],r_dout[3],r_dout[4],r_dout[5],r_dout[6],r_dout[7]};  // case1
// 输出数据不按位反转
// assign o_dout = r_dout ;endmodule // end the crc8_test model;
